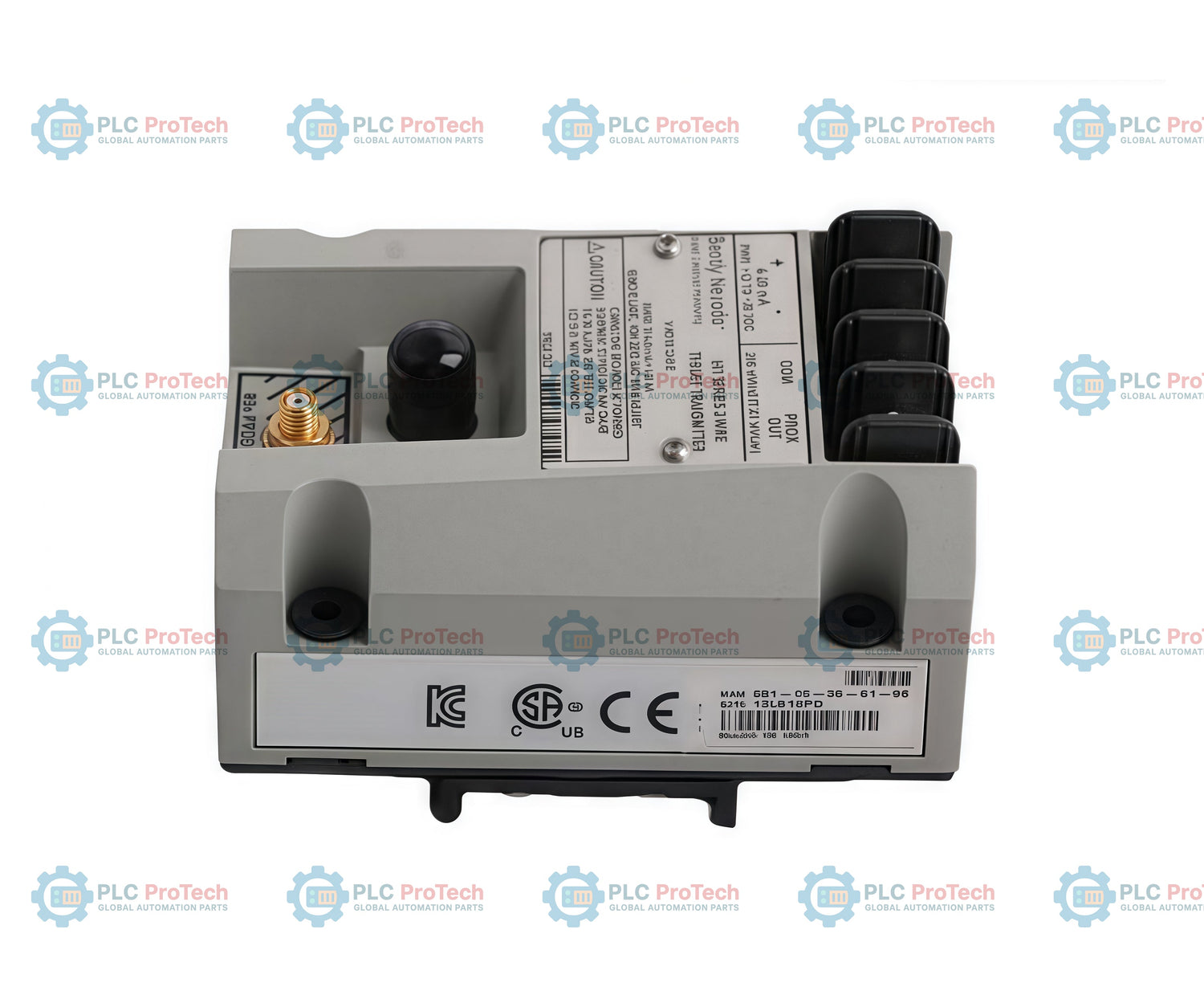

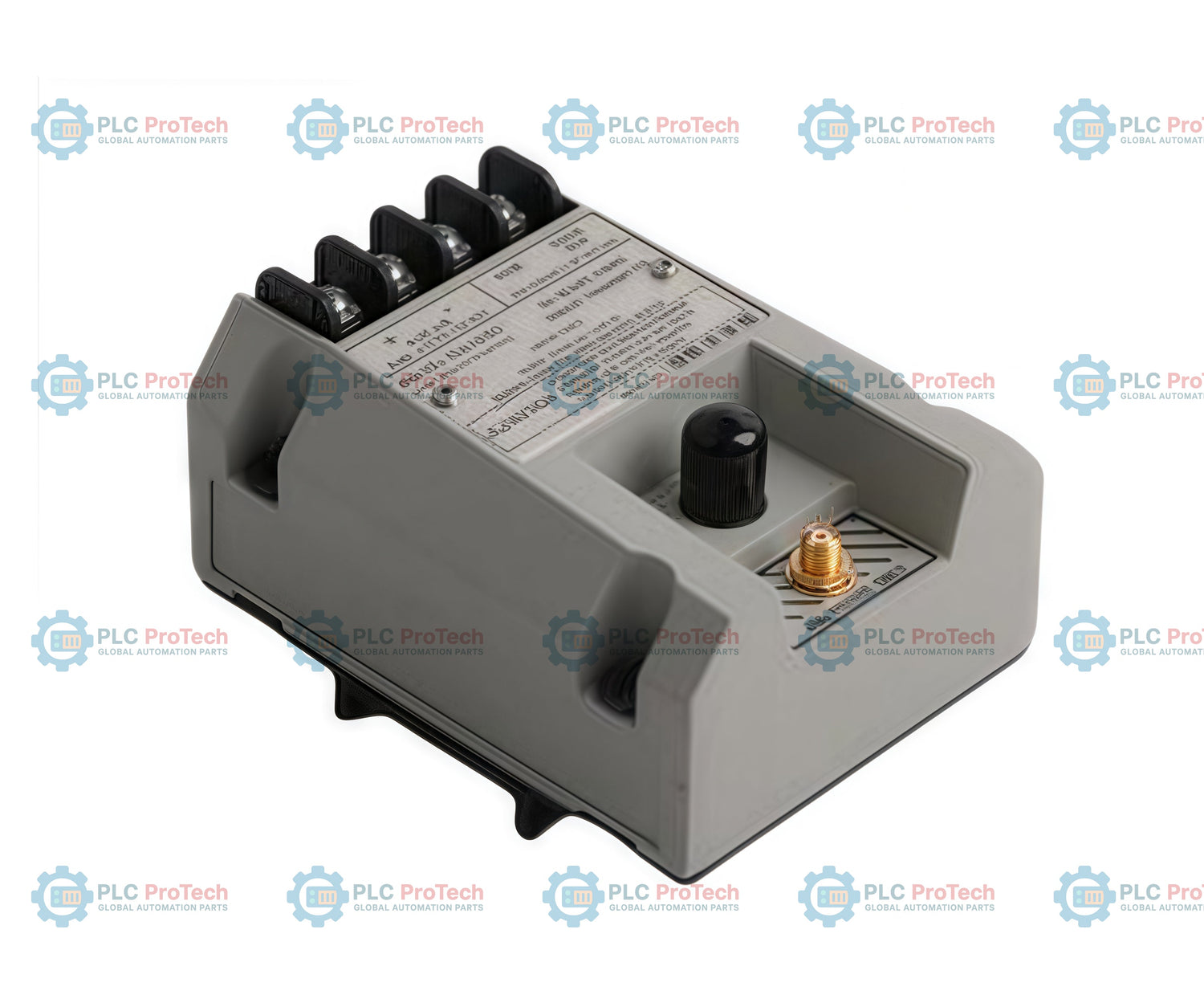

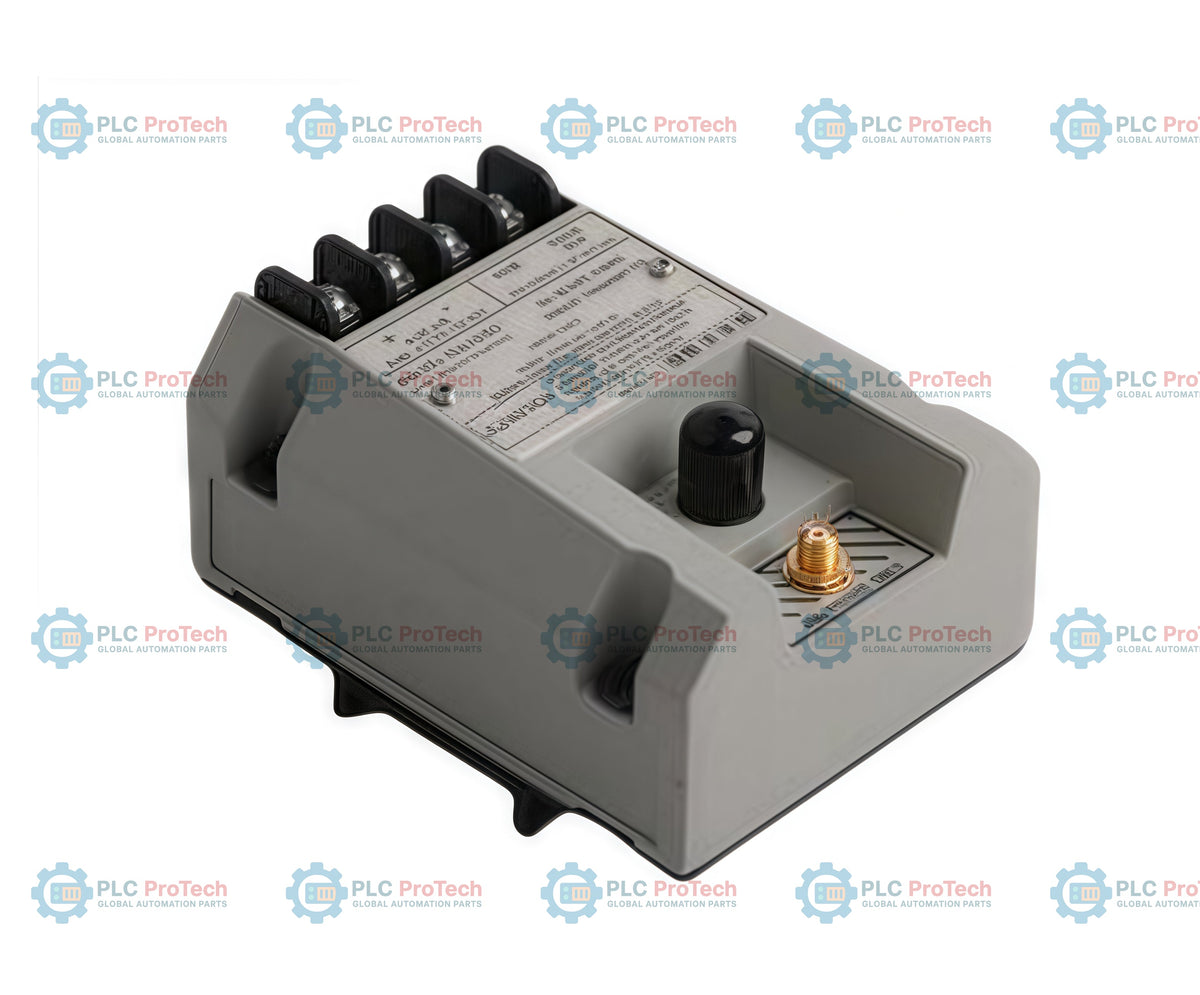

Bently Nevada 991-25-50-03-05 Trasmettitore di spinta 991

SKU 991-25-50-03-05

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Bently Nevada

  • Product No.: 991-25-50-03-05

  • Country of origin:United States

  • Product Type: Trasmettitore di spinta

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 820g

  • Dimensions: 7,3 cm x 5 cm x 10 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

991 Thrust Transmitter 991-25-50-03-05 è un trasmettitore di spostamento assiale a 2 fili, alimentato tramite loop, progettato per la misurazione continua della posizione della spinta mediante una sonda di prossimità 3300 NSv e un sistema di cavi di prolunga abbinato. Il trasmettitore integra internamente il sensore Proximitor e converte i segnali di scala a correnti parassite in un'uscita proporzionale da 4 a 20 mA per i sistemi di controllo delle macchine che monitorano la dinamica del rotore e la posizione assiale dell'albero. L'unità fornisce terminali PROX OUT e COM non isolati per la diagnostica dinamica delle vibrazioni e della tensione di gap, incorpora circuiti di esclusione del segnale Not OK per la soppressione dei guasti e supporta il montaggio su guida DIN o su paratia in ambienti industriali ad alta umidità.

Informazioni per l'ordine

Opzione codice suffisso / Descrizione tecnica del parametro
-25 Opzione di fondo scala 25-0-25 mil
-50 Opzione di lunghezza del sistema 5.0 metri (16.4 piedi)
-03 Opzione di montaggio Clip e viti DIN
-05 Opzione di approvazione dell'ente CSA Division 2, ATEX Zona 0, ATEX Zona 2, approvazione marittima ABS

Specifiche hardware

Specifica del parametro
Tipo di prodotto Trasmettitore della spinta di posizione assiale
Segnale di ingresso Una sonda di prossimità 3300 NSv con cavo di prolunga
Alimentazione Da +12 a +35 VCC
Segnale di uscita Da 4 a 20 mADC
Configurazione del segnale Alimentato tramite loop a 2 fili
Accuratezza del loop Entro ±1.5% del fondo scala, tipico
Riferimento di accuratezza Misurata su una resistenza di loop di 250 Ohm
Resistenza massima del loop 1,000 Ohm a 35 VCC
Limitazione della corrente 23 mA tipici
Regolazione dello zero Potenziometro esterno non interagente
Regolazione dell'ampiezza Potenziometro esterno non interagente
Tempo di risposta Not OK Inferiore a 100 µs
Tempo di ripristino dell'uscita Inferiore a 0.1 s
Uscita del segnale dinamico PROX OUT non isolata
Adattatore di isolamento consigliato Adattatore di test 122115-01
Temperatura di esercizio -35 °C a +85 °C
Temperatura di stoccaggio -51 °C a +100 °C
Temperatura di esercizio della sonda -52 °C a +177 °C
Temperatura di stoccaggio della sonda -52 °C a +177 °C
Umidità relativa 100% condensante, non immersa
Materiale della punta del trasduttore Solfuro di polifenilene (PPS)
Materiale dell'involucro della sonda Acciaio inossidabile AISI 303 o 304
Tipo di cavo della sonda Coassiale da 75 Ohm con isolamento in FEP
Armatura opzionale del cavo Acciaio inossidabile flessibile AISI 302
Resistenza alla trazione 222 N (50 lbf) massimo
Peso del trasmettitore 0.43 kg
Peso tipico del sistema 0.82 kg
Opzioni di filettatura della sonda 1/4-28, 3/8-24, M8x1, M10x1
Impegno massimo della filettatura 1/4-28 0.375 in
Impegno massimo della filettatura 3/8-24 0.563 in
Impegno massimo della filettatura M8x1 12 mm
Impegno massimo della filettatura M10x1 15 mm

Note di progettazione

  • Limitazioni del monitoraggio della spinta: A differenza dei rack di monitoraggio continuo, il trasmettitore 991 non può eseguire le funzioni di esclusione temporizzata del canale OK, bypass del livello di pericolo o moltiplicazione del trip. I PLC o DCS collegati non sono compatibili con software diagnostici a livello di impianto come System 1 o Rule Paks.
  • Calibrazione della distanza della sonda: La regolazione accurata della distanza fisica della sonda è fondamentale. Impostazioni errate della distanza dal bersaglio impediscono al loop di raggiungere i limiti di fondo scala in entrambe le direzioni, normale o inversa, disattivando così la protezione del macchinario.
  • Materiali del bersaglio: Tutte le specifiche di scala a correnti parassite sono calibrate utilizzando un bersaglio in acciaio AISI 4140. Altri materiali del bersaglio altereranno la precisione del loop e le caratteristiche di risposta.
  • Impegno massimo della filettatura: Durante il montaggio della sonda, l'impegno massimo della filettatura non deve superare 1,5 volte il diametro nominale della filettatura (0,375 in per filettature 1/4-28, 0,563 in per filettature 3/8-24, 12 mm per M8x1 e 15 mm per M10x1).

Linee guida sul campo

  • Polarità diagnostica e isolamento del segnale: Il segnale coassiale PROX OUT non è isolato dalla corrente del loop da 4 a 20 mA. Il collegamento diretto di oscilloscopi o analizzatori alimentati in CA può causare anelli di massa e allarmi di guasto; utilizzare un adattatore di test 122115-01 / 990/991 per invertire e isolare il segnale mantenendo le convenzioni di polarità standard.
  • Isolamento del connettore coassiale: Assicurarsi che tutti i collegamenti coassiali tra la sonda 3300 NSv e il cavo di prolunga siano puliti e asciutti e avvolgerli con nastro siliconico autoagglomerante per mantenere una protezione al 100% contro l'umidità condensante.
  • Messa a terra della schermatura: Il terminale 3 (COM) deve essere collegato al ritorno del loop o alla terra del sistema in un unico punto. Mantenere continue le schermature dei cavi dello strumento fino al punto di terminazione e isolarle dall'alloggiamento sul campo per prevenire interferenze elettriche nel loop.
  • Instradamento della regolazione sul campo: Utilizzare i potenziometri di zero e span non interagenti situati sotto l'etichetta del trasmettitore per la calibrazione di precisione del loop. Per la verifica, è possibile applicare una sorgente di tensione CC variabile al pin Test Input per confermare la corrente di uscita del loop.

FAQ tecniche e sugli acquisti

D: Il trasmettitore 991 può funzionare senza un sensore Proximitor esterno?

R: Sì. Il trasmettitore contiene un sensore Proximitor integrato e accetta direttamente un ingresso da sonda 3300 NSv.

D: Il segnale PROX OUT è isolato dall'uscita del loop?

R: No. Il terminale PROX OUT non è isolato e deve essere collegato tramite l'adattatore di test 122115-01 quando si utilizzano apparecchiature di test alimentate in CA e messe a terra.

D: Quali lunghezze del sistema di sonde sono supportate dalla configurazione 991-25-50-03-05?

R: La configurazione specificata supporta una lunghezza del sistema composta da sonda 3300 NSv e cavo di prolunga di 5,0 metri.
