C9900-E301 BECKHOFF Modulo interfaccia PCIe RS232 a 2 porte

Panoramica del prodotto

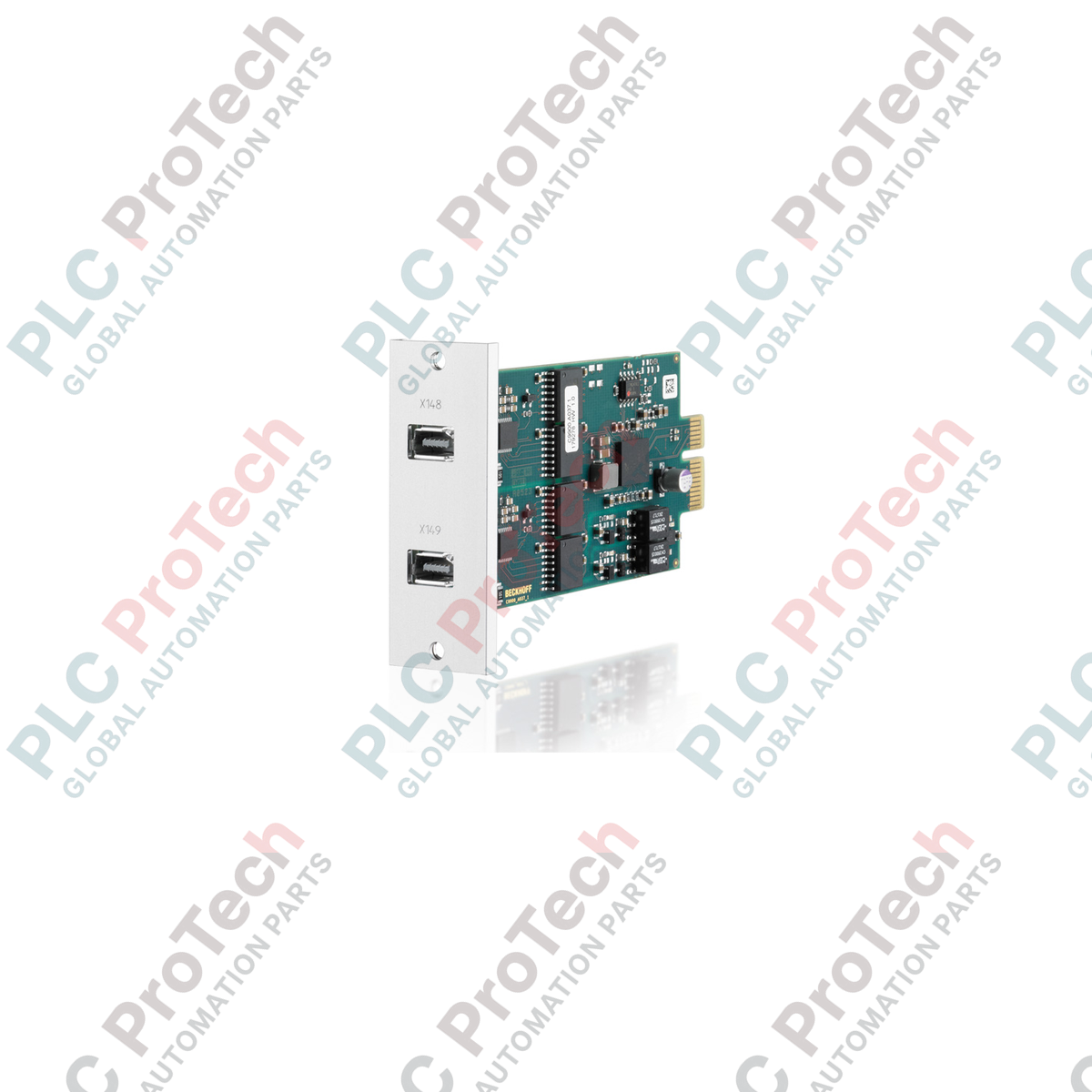

Il C9900-E301 (C9900-E301) è un modulo di espansione industriale PCIe ad alte prestazioni progettato per fornire comunicazioni seriali a doppio canale per i PC industriali Beckhoff (IPC). Questo modulo è progettato per ampliare la connettività dei sistemi di controllo in settori quali la produzione di semiconduttori, la robotica avanzata e l'integrazione di sistemi legacy. Supportando velocità di trasmissione elevate fino a 921.600 bps, il C9900-E301 consente agli IPC di interfacciarsi in modo affidabile con sensori specializzati, lettori di codici a barre e dispositivi seriali di campo. Grazie alla struttura interna compatta con prese ix tipo B , mantiene un ingombro ad alta densità all'interno dello chassis dell'IPC, garantendo un throughput dei dati elevato e l'integrità del segnale per attività critiche di automazione seriale.

Configurazione tecnica

Il C9900-E301 utilizza l'architettura del bus PCIe (PCI Express) per garantire una comunicazione a bassa latenza tra la CPU e le porte seriali. A differenza delle schede seriali standard, questo modulo industriale dispone di due speciali prese ix tipo B anziché dei tradizionali connettori D-sub direttamente sulla staffa. Questo design privilegia la resistenza alle vibrazioni e l'efficienza dello spazio. Per interfacciarsi con l'hardware seriale standard, il modulo deve essere utilizzato con due cavi adattatori C9900-K920 , che convertono il collegamento ix tipo B in un'interfaccia D-sub standard a 9 pin (RS232). L'hardware supporta la trasmissione full-duplex ed è pienamente compatibile con i sistemi operativi industriali basati su Windows e i protocolli di comunicazione in tempo reale TwinCAT.

Specifiche tecniche

Domande frequenti tecniche

Il C9900-E301 è compatibile con i PC commerciali standard?

Sebbene il C9900-E301 utilizzi uno slot PCIe standard, è stato specificamente convalidato e progettato per l'uso negli ambienti dei PC industriali Beckhoff. Prestazioni ottimali e supporto dei driver sono garantiti quando viene integrato negli IPC delle serie CX o C.

Perché questo modulo utilizza connettori ix tipo B invece di D-sub 9?

Il connettore ix tipo B è un'interfaccia di livello industriale significativamente più piccola e robusta di un connettore D-sub standard. Ciò consente a Beckhoff di offrire funzionalità a doppia porta su una staffa a singolo slot, garantendo al contempo un collegamento sicuro con blocco a scatto, resistente agli ambienti industriali soggetti a forti vibrazioni.

Il modulo viene fornito con i cavi adattatori necessari?

No, il C9900-E301 richiede l'acquisto separato di due cavi C9900-K920 per convertire le prese ix tipo B interne nel formato RS232 D-sub standard industriale a 9 pin.

Guida all'ingegneria e all'installazione

Gestione dei cavi e connettività:

Durante l'installazione del C9900-E301, assicurarsi che i cavi adattatori C9900-K920 siano inseriti correttamente fino all'attivazione del meccanismo di "scatto" del connettore ix tipo B. Questo blocco meccanico è fondamentale per prevenire la perdita del segnale dovuta alle vibrazioni. Instradare le estremità D-sub dei cavi lontano dalle linee CA ad alta tensione o dagli inverter di frequenza per ridurre al minimo le interferenze elettromagnetiche sul percorso del segnale RS232.

Installazione nello slot PCIe e sicurezza ESD:

Questo modulo è un componente elettronico sensibile. Indossare sempre un cinturino da polso ESD (scarica elettrostatica) e assicurarsi che l'IPC sia completamente spento prima di aprire lo chassis. Inserire la scheda in uno slot PCIe libero e fissare la vite della staffa per garantire un corretto collegamento a massa dello chassis. Dopo l'installazione, verificare l'assegnazione delle porte nel BIOS o in Gestione dispositivi per assicurarsi che il sistema abbia enumerato correttamente le due nuove porte COM.

Integrazione software (TwinCAT/Windows):

Nella maggior parte degli ambienti IPC Beckhoff, le porte RS232 vengono riconosciute come porte COM standard. Per la comunicazione seriale in tempo reale all'interno di TwinCAT, utilizzare la libreria "Serial Communication". Assicurarsi che velocità di trasmissione, parità e bit di stop siano configurati in modo corrispondente al dispositivo periferico; il C9900-E301 può gestire velocità elevate fino a 921,6 kbps, che potrebbero richiedere cavi schermati di alta qualità per il collegamento D-sub esterno, al fine di mantenere l'integrità dei dati.
