EK1100-0008 BECKHOFF Accoppiatore EtherCAT con connessione M8

Panoramica del prodotto

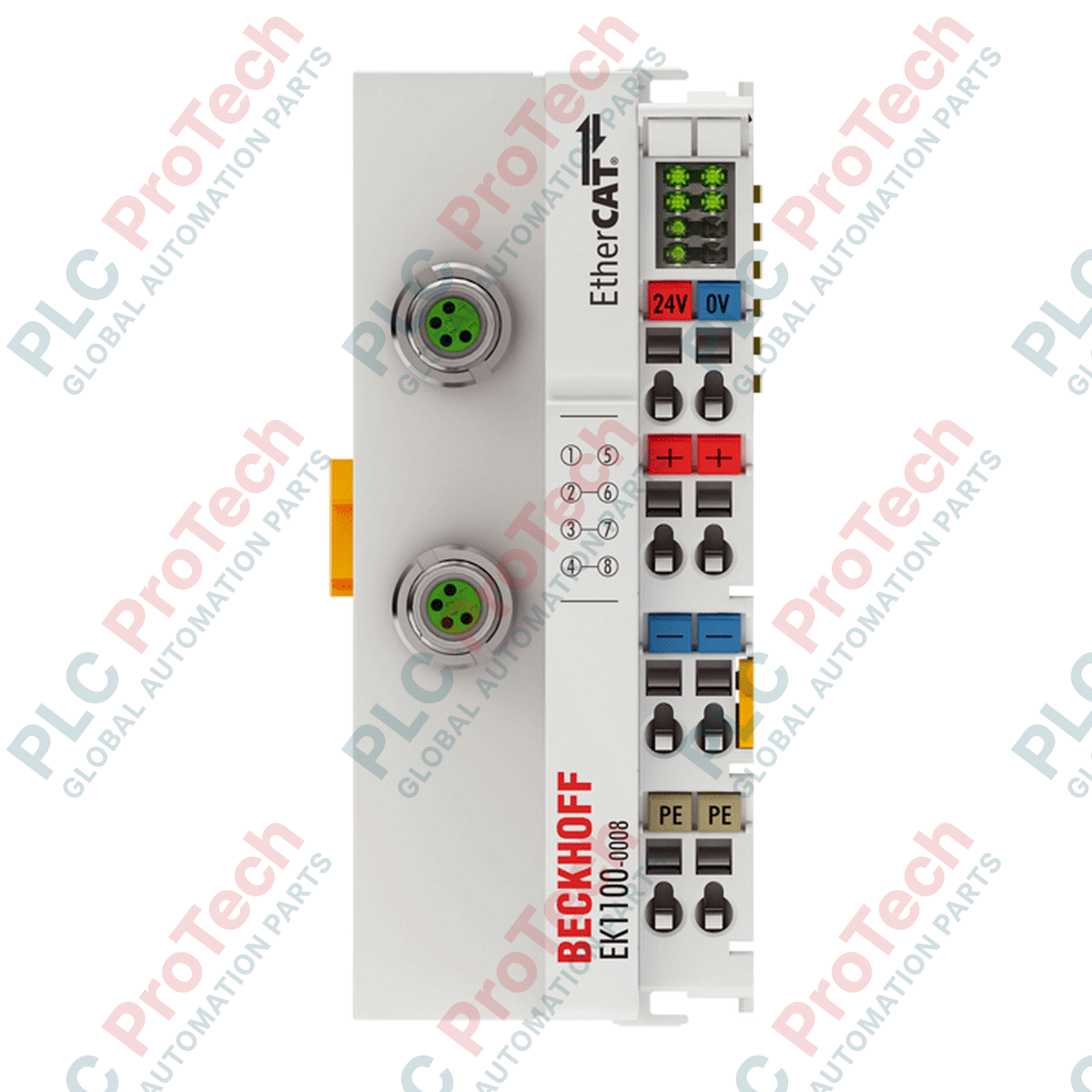

Il EK1100-0008 (EK 1100-0008) è un accoppiatore EtherCAT specializzato, progettato per ambienti industriali soggetti a forti vibrazioni e con spazio limitato, nei quali le connessioni RJ45 tradizionali potrebbero non essere sufficienti. Funge da collegamento essenziale tra la rete EtherCAT 100BASE-TX e i terminali EtherCAT Beckhoff (serie ELxxxx). Utilizzando 2 interfacce M8 schermate con collegamento a vite, l' EK1100-0008 garantisce una connessione fisica a tenuta di gas e resistente alle vibrazioni, risultando ideale per la robotica mobile, le linee di produzione automobilistica e i sistemi di movimentazione ad alta dinamica. L'accoppiatore converte i telegrammi in transito da Ethernet 100BASE-TX alla rappresentazione del segnale E-bus interno, supportando fino a 65.534 terminali in un singolo segmento e mantenendo un ritardo interno minimo di circa 1 microsecondo.

Configurazione tecnica

L'architettura dell' EK1100-0008 è progettata per garantire una distribuzione robusta dell'alimentazione e l'integrità del segnale. Dispone di un sistema di alimentazione doppio:  $U_S$ per l'elettronica interna e la comunicazione E-bus (con erogazione fino a 2000 mA) e  $U_P$ per i contatti di alimentazione lato campo (supporto fino a 24 VCC / 10 A). Le interfacce bus M8 sono completamente schermate e conformi al protocollo EtherCAT a 100 Mbit/s, supportando distanze fino a 100 metri tra le stazioni. L'hardware include LED diagnostici integrati per lo stato Link/Activity e dell'alimentazione, alloggiati in un involucro in policarbonato da 44 mm. Con un isolamento elettrico di 500 V tra i contatti di alimentazione, la tensione di alimentazione e il livello Ethernet, isola efficacemente i disturbi del livello di campo dalla rete di controllo.

Specifiche tecniche

Domande frequenti tecniche

Qual è il principale vantaggio dei connettori M8 rispetto agli RJ45 nei sistemi EtherCAT?

Il collegamento a vite M8 dell' EK1100-0008 offre una stabilità meccanica superiore e una maggiore resistenza alla penetrazione degli agenti ambientali rispetto agli RJ45. È progettato specificamente per prevenire disconnessioni accidentali o sfarfallii del segnale nelle applicazioni soggette a movimento costante o vibrazioni ad alta frequenza.

Come si calcola il consumo di corrente E-bus per questo accoppiatore?

Il consumo di corrente dalla tensione di controllo  $U_S$ si calcola come segue:  $70\text{ mA} + (\sum\text{ E-bus current} / 4)$. Se la richiesta totale dell'E-bus dei terminali ELxxxx collegati supera la capacità di alimentazione di 2000 mA dell'accoppiatore, è necessario integrare nel segmento un terminale di alimentazione aggiuntivo (come l'EL9410).

L'EK1100-0008 supporta le aree pericolose ATEX/IECEx?

Sì, il modulo riporta la marcatura Ex II 3 G Ex nA IIC T4 Gc, che lo rende adatto alle aree pericolose della Zona 2. Per queste installazioni, l'accoppiatore deve essere montato in un involucro conforme ai requisiti di protezione IP54 previsti dalla norma.

Guida all'ingegneria e all'installazione

Coppia e schermatura dell'interfaccia M8:

Durante l'installazione dei cavi EtherCAT, i connettori M8 devono essere serrati alla coppia specificata dal produttore (in genere 0,4 Nm) per garantire una tenuta a gas e la continuità affidabile della schermatura. Utilizzare esclusivamente cavi schermati Cat.5 o superiori con connettori M8 D-coded a 4 pin, per mantenere l'integrità del segnale 100BASE-TX sulla distanza massima di 100 m.

Cablaggio e distribuzione dell'alimentazione:

L' EK1100-0008 fornisce due percorsi di alimentazione separati a 24 VCC. Collegare l'alimentazione  $U_S$ (sistema) ai pin 1 e 5 e l'alimentazione  $U_P$ (periferica/campo) ai pin 2 e 6. Utilizzare i morsetti ad azionamento a molla per il cablaggio; sono supportati conduttori rigidi o flessibili da 0,08 a 2,5 mm². Assicurarsi che la lunghezza di spelatura sia di 8–9 mm per garantire un contatto corretto. Se i dispositivi di campo assorbono più di 10 A, è necessario utilizzare un nuovo terminale di alimentazione per evitare danni ai contatti di alimentazione interni.

Posizione di installazione e gestione termica:

Sebbene la posizione di installazione sia variabile, si raccomanda il montaggio orizzontale su una guida DIN da 35 mm per una dissipazione ottimale del calore. Assicurarsi che il collegamento "doppia scanalatura e chiave" sia innestato correttamente nel terminale adiacente, per mantenere l'integrità dei contatti dati E-bus. Negli ambienti che raggiungono il limite superiore di 60 °C, mantenere almeno 30 mm di spazio libero verticale per favorire la convezione naturale.
