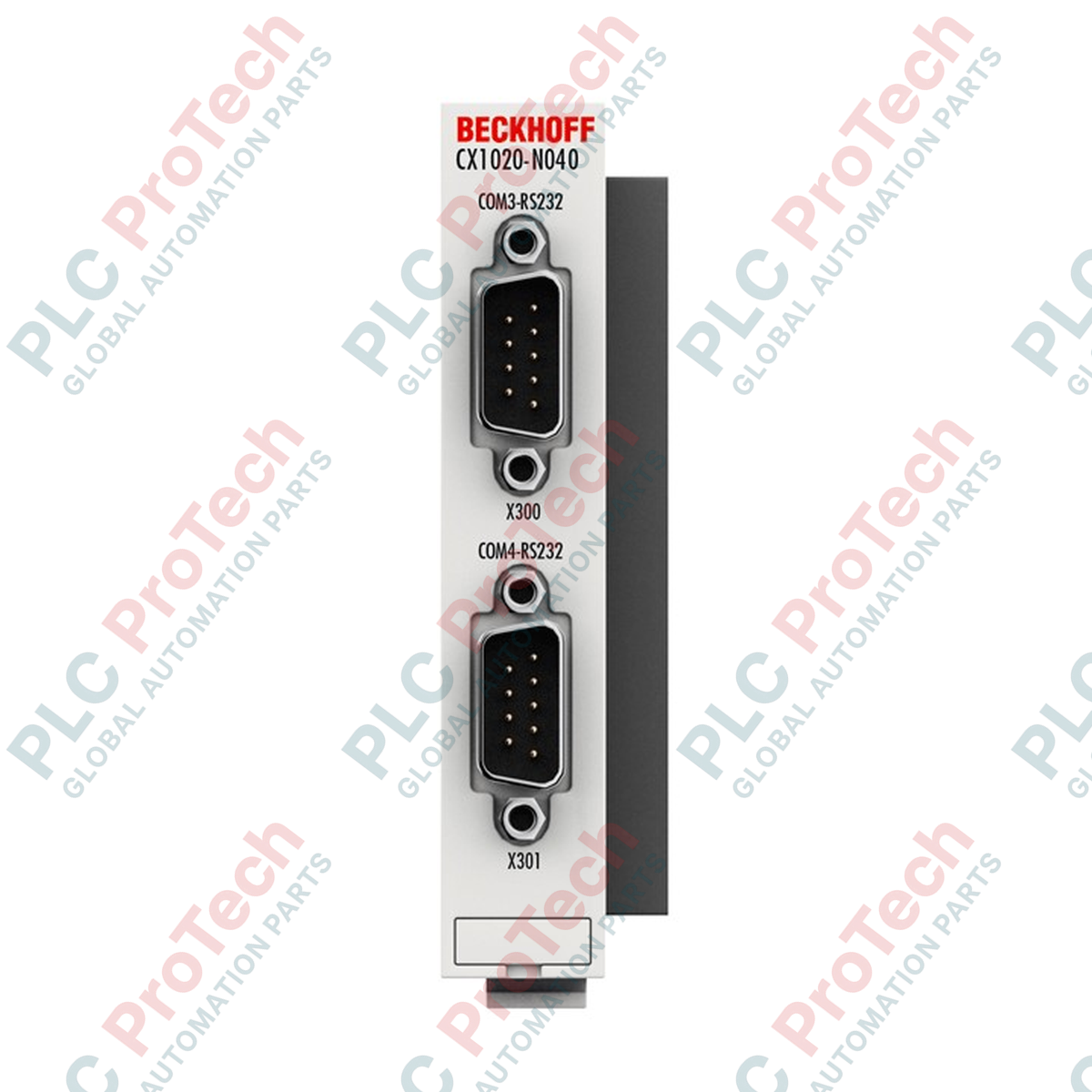

CX1020-N040 BECKHOFF Modulo di interfaccia di sistema con doppia porta COM RS232

Panoramica del prodotto

Il CX1020-N040 (CX1020N040) è un'interfaccia di comunicazione seriale ad alta precisione progettata per ampliare la connettività della serie di PC embedded CX1020. Questo modulo aggiunge due interfacce RS232 indipendenti, designate come COM3 e COM4, tramite due connettori D-sub maschi standard a 9 pin. È un componente essenziale per i sistemi di automazione industriale che richiedono la comunicazione simultanea con hardware legacy, come lettori di codici a barre, bilance, terminali operatore o sistemi PLC meno recenti. Progettato per un'integrazione senza soluzione di continuità nell'architettura modulare dei controller CX, il CX1020-N040 garantisce una trasmissione dati affidabile punto-punto, mantenendo al contempo un profilo sottile di 19 mm, che consente configurazioni ad alta densità nei quadri di controllo senza sacrificare la potenza di calcolo.

Configurazione tecnica

L'hardware CX1020-N040 è ottimizzato per lo scambio dati seriale ad alta velocità e supporta una velocità di trasmissione massima di 115 kbaud per canale. Il modulo utilizza il bus di sistema interno sia per la comunicazione dati sia per l'alimentazione, ricevendo energia attraverso i moduli di alimentazione della serie CX1100-xxxx. Per garantire la stabilità del sistema e l'integrità del segnale, questa interfaccia segue una logica di configurazione rigorosa e non è combinabile con le opzioni di interfaccia N031 o N041 . Ciascuna porta RS232 è realizzata fisicamente come un connettore D-sub a 9 pin, che offre una connessione meccanicamente sicura, adatta agli ambienti industriali soggetti a forti vibrazioni. Il design compatto e privo di ventola favorisce un funzionamento a lungo termine senza manutenzione, anche in condizioni gravose nell'area produttiva.

Specifiche tecniche

FAQ tecniche

Come vengono indirizzate le porte COM3 e COM4 nell'ambiente TwinCAT?

Il CX1020-N040 viene identificato durante la scansione hardware in TwinCAT System Manager. Le porte vengono assegnate automaticamente come COM3 e COM4 nel sistema operativo (Windows CE o Windows Embedded Standard). È quindi possibile utilizzare la libreria Serial Communication in TwinCAT per gestire in modo indipendente il buffer dati e le impostazioni della velocità di trasmissione di ciascuna porta.

È possibile alimentare un dispositivo esterno tramite i pin D-sub?

No. I pin dell'interfaccia RS232 seguono le convenzioni standard dei livelli di segnale. L'alimentazione del modulo stesso proviene dal bus di sistema tramite l'alimentatore CX1100, ma i connettori D-sub non dispongono di contatti di alimentazione per dispositivi periferici esterni.

Qual è la lunghezza massima dei cavi supportata da queste porte RS232?

Secondo lo standard RS232 e le specifiche industriali Beckhoff, la lunghezza massima del cavo non dovrebbe superare i 15 metri per garantire l'integrità dei dati alle velocità di trasmissione più elevate. Per distanze superiori, si consiglia di utilizzare un convertitore da seriale a fibra o da seriale a Ethernet.

Guida all'installazione e all'ingegneria

• Integrità dell'interfaccia del bus: Prima di collegare il CX1020-N040 alla CPU CX1020 o a un modulo adiacente, assicurarsi che i connettori interni in stile PC104 siano privi di polvere e detriti. I moduli devono essere agganciati saldamente fino all'innesto del meccanismo di blocco, per garantire un percorso continuo di alimentazione e dati attraverso il bus di sistema.

• Prevenzione dei conflitti: Verificare che la configurazione del sistema non includa moduli N031 o N041. Questi moduli condividono risorse di indirizzamento interne; il tentativo di combinarli causerà errori di inizializzazione dell'hardware durante la sequenza di avvio.

• Requisiti di schermatura: In ambienti caratterizzati da elevate interferenze elettromagnetiche (EMI), utilizzare esclusivamente cavi D-sub schermati di alta qualità. Il guscio metallico del connettore D-sub deve essere collegato alla schermatura del cavo per fornire un percorso di scarica per i disturbi ed evitare la corruzione dei dati sulle linee COM3/COM4.
