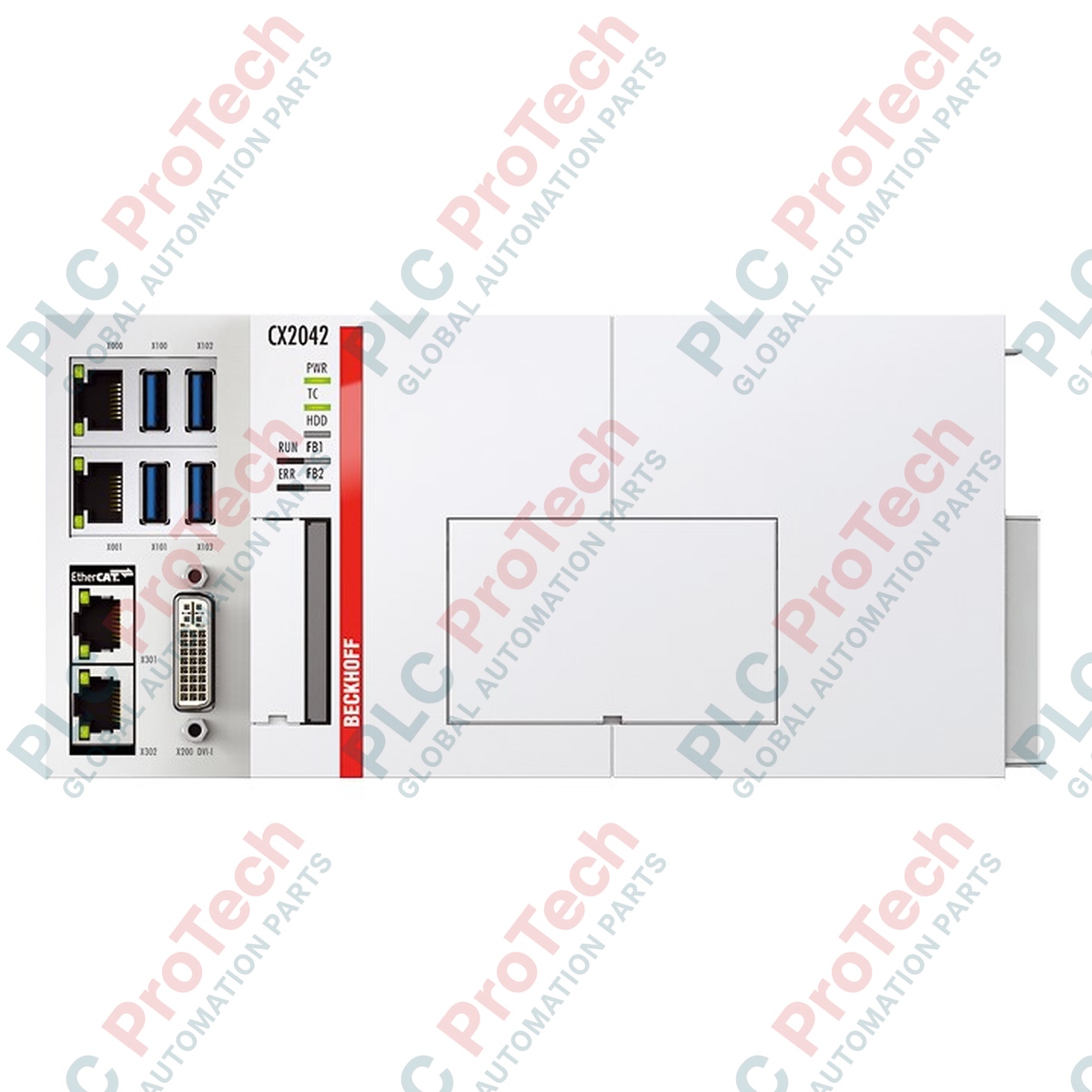

CX2042-N031 Modulo CPU Basic BECKHOFF con interfaccia RS485

Panoramica del prodotto

Il CX2042-N031 (CX2042N031) è un modulo CPU di base ad alte prestazioni progettato per la serie hardware CX2000, concepito per gestire complesse attività di controllo industriale che richiedono un'elaborazione ad alta velocità. Dotata di un processore Intel Xeon® D, questa unità è ottimizzata per applicazioni multicore, tra cui robotica avanzata, lavorazioni CNC e automazione di fabbrica su larga scala. In ambienti mission-critical come raffinerie di petrolio, centri di distribuzione dell'energia e hub logistici automatizzati, il CX2042-N031 funge da controller robusto che riduce al minimo i tempi di ciclo e migliora l'affidabilità del sistema. Questa configurazione specifica dispone di un'interfaccia RS485 integrata, preconfigurata come endpoint di rete per garantire una comunicazione seriale senza interruzioni con i dispositivi di campo, mantenendo al contempo l'integrità del segnale lungo il bus.

Configurazione tecnica

Il CX2042-N031 utilizza un'architettura di controllo modulare basata su PC, che consente un'espansione flessibile tramite il bus interno ad alta velocità. L'interfaccia seriale integrata "N031" è un'opzione installata in fabbrica che utilizza una presa D-sub standard a 9 pin. A differenza delle configurazioni generiche, questo modulo è impostato specificamente come  endpoint, il che significa che la  terminazione è attiva e l' eco è disattivato. Questa impostazione a livello hardware semplifica l'installazione della rete, fornendo il necessario adattamento d'impedenza per il bus RS485 senza richiedere resistori esterni. La CPU supporta ambienti runtime TwinCAT 3 ad alte prestazioni, consentendo un controllo deterministico in tempo reale e una profonda integrazione con i sistemi di terminali EtherCAT.

Specifiche tecniche

Domande frequenti tecniche

L'impostazione "Terminazione attiva" significa che non sono necessari resistori esterni?

Esatto. Poiché questo modulo è configurato come endpoint, il resistore di terminazione da 120 ohm è attivo internamente. Questo modulo deve essere posizionato all'inizio o alla fine fisica del segmento RS485 per prevenire le riflessioni del segnale.

È possibile modificare l'impostazione "Senza eco" nel software?

La configurazione "Senza eco" è gestita a livello hardware/firmware del modulo N031. Ciò garantisce che la CPU non riceva i dati trasmessi autonomamente, semplificando la logica del driver di comunicazione e riducendo il carico di elaborazione dello stack seriale.

Quale modulo di alimentazione è necessario per il CX2042-N031?

La serie CX2042 richiede generalmente un modulo di alimentazione della serie CX2100. A causa del processore Xeon ad alte prestazioni, assicurarsi che il modulo di alimentazione utilizzato, come il CX2100-0014, fornisca corrente sufficiente sia per la CPU sia per gli eventuali terminali I/O collegati.

Guida all'ingegneria e all'installazione

• Logica di terminazione del bus: Poiché il CX2042-N031 ha la terminazione interna attivata, deve essere posizionato a una delle due estremità della catena RS485. Se questo modulo viene collocato al centro di una rete multidrop, causerà il degrado del segnale. Verificare sempre la disposizione fisica della rete prima della messa in servizio.

• Gestione dell'ambiente termico: A causa dell'elevata densità di potenza del processore Xeon, questo modulo utilizza un raffreddamento attivo. Assicurarsi che le prese d'aria e le bocchette di scarico non siano ostruite. Negli armadi di controllo chiusi, verificare che il carico termico totale non superi la capacità di raffreddamento dell'armadio, per evitare che la CPU entri in modalità di protezione termica.

• Messa a terra e schermatura seriale: Per prevenire la corruzione dei dati dovuta alle interferenze elettromagnetiche (EMI), utilizzare cavi a doppino intrecciato schermato (STP) per la connessione RS485. Collegare la schermatura del cavo all'alloggiamento metallico del connettore D-sub per garantire un percorso a bassa impedenza verso la terra funzionale del sistema CX2042.
