Azionamento per servomotore CA DELTA ASD-A3-2023-M della serie A3

Panoramica del prodotto

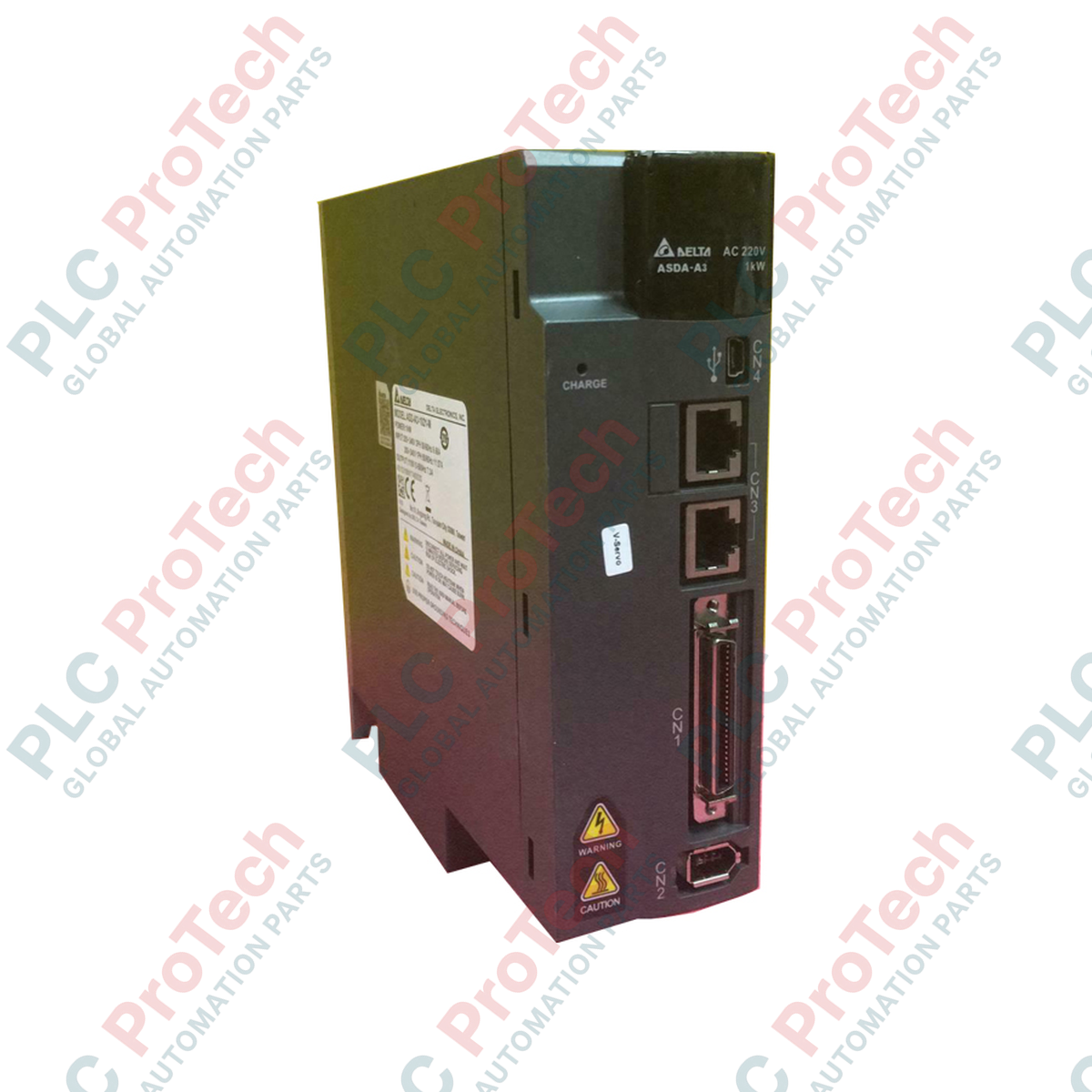

ASD-A3-2023-M (ASDA32023M) è un servoazionamento CA ad alte prestazioni da 2,0 kW della serie A3 di punta di Delta. Progettato per ambienti industriali impegnativi con alimentazione trifase a 220 V CA, questo azionamento è concepito per applicazioni in cui precisione, velocità e affidabilità sono fondamentali. Come componente chiave dei sistemi di automazione ad alta velocità, la serie A3 offre prestazioni di controllo eccezionali, riducendo drasticamente le vibrazioni e i tempi di assestamento: è ideale per robot ad alta velocità di prelievo e posizionamento, l’assemblaggio di semiconduttori e strumenti per lavorazioni CNC complesse.

Configurazione tecnica

ASD-A3-2023-M utilizza la modulazione a larghezza d’impulso con vettore spaziale (SVPWM) per ottimizzare l’erogazione di potenza al motore, garantendo un’elevata efficienza e una produzione uniforme della coppia. Con una risoluzione leader del settore di 24 bit (16.777.216 impulsi per giro), offre una precisione di posizionamento micrometrica. L’azionamento integra strategie avanzate di smorzamento, come filtri passa-basso e filtri a curva P, fondamentali per ridurre al minimo la risonanza meccanica durante i cicli di accelerazione/decelerazione ad alta velocità. Il compatto telaio da 180 mm x 200 mm x 95 mm è dotato di raffreddamento con ventola attiva e di una resistenza di frenatura integrata, rendendolo una soluzione efficiente in termini di spazio per quadri di controllo ad alta densità.

Specifiche tecniche

Domande frequenti

Che cosa indica il suffisso 'M' nella serie A3?

La 'M' indica generalmente la versione dell’interfaccia di comunicazione, che spesso supporta protocolli fieldbus ad alta velocità (come EtherCAT o CANopen) a seconda della variante regionale del prodotto, consentendo una perfetta integrazione in sofisticate reti di motion control gestite da PLC.

Perché la risoluzione a 24 bit è importante per la mia applicazione?

L’encoder a 24 bit consente all’azionamento di rilevare variazioni estremamente ridotte nella posizione del motore. In termini pratici, elimina il fenomeno di “caccia” alle basse velocità e offre una precisione superiore nel seguire il percorso per traiettorie CNC o robotiche complesse.

La resistenza di frenatura integrata è sufficiente per tutti i carichi?

La resistenza integrata è progettata per cicli operativi standard ed equilibrati. Se la macchina prevede carichi ad alta inerzia con arresti frequenti e rapidi, potrebbe essere necessario aggiungere una resistenza esterna di maggiore capacità per prevenire guasti dovuti alla sovratensione del bus CC durante la fase di decelerazione.

Buone pratiche di installazione e funzionamento

• Gestione termica: Il sistema di raffreddamento con ventola attiva richiede percorsi di aerazione liberi. Montare sempre l’azionamento in posizione verticale, lasciando almeno 100 mm di spazio libero sopra e sotto l’unità. Non installare l’azionamento in ambienti in cui la temperatura ambiente supera i 50 °C.
• Integrità dei segnali di controllo: Data l’elevata risoluzione dell’encoder, il rumore del segnale rappresenta una preoccupazione primaria. Posare tutti i cavi dell’encoder e di feedback ad almeno 300 mm di distanza dai cavi di potenza ad alta corrente (motore o rete). Utilizzare cavi a doppino intrecciato di alta qualità e con doppia schermatura per tutti i segnali di feedback.
• Messa a terra: Per garantire la conformità EMI e la precisione, utilizzare un cavo di terra in rame dedicato a bassa impedenza, collegato direttamente alla barra collettrice principale di terra dell’edificio. Evitare la messa a terra comune con dispositivi ad alto rumore, come contattori o VFD per impieghi gravosi.
