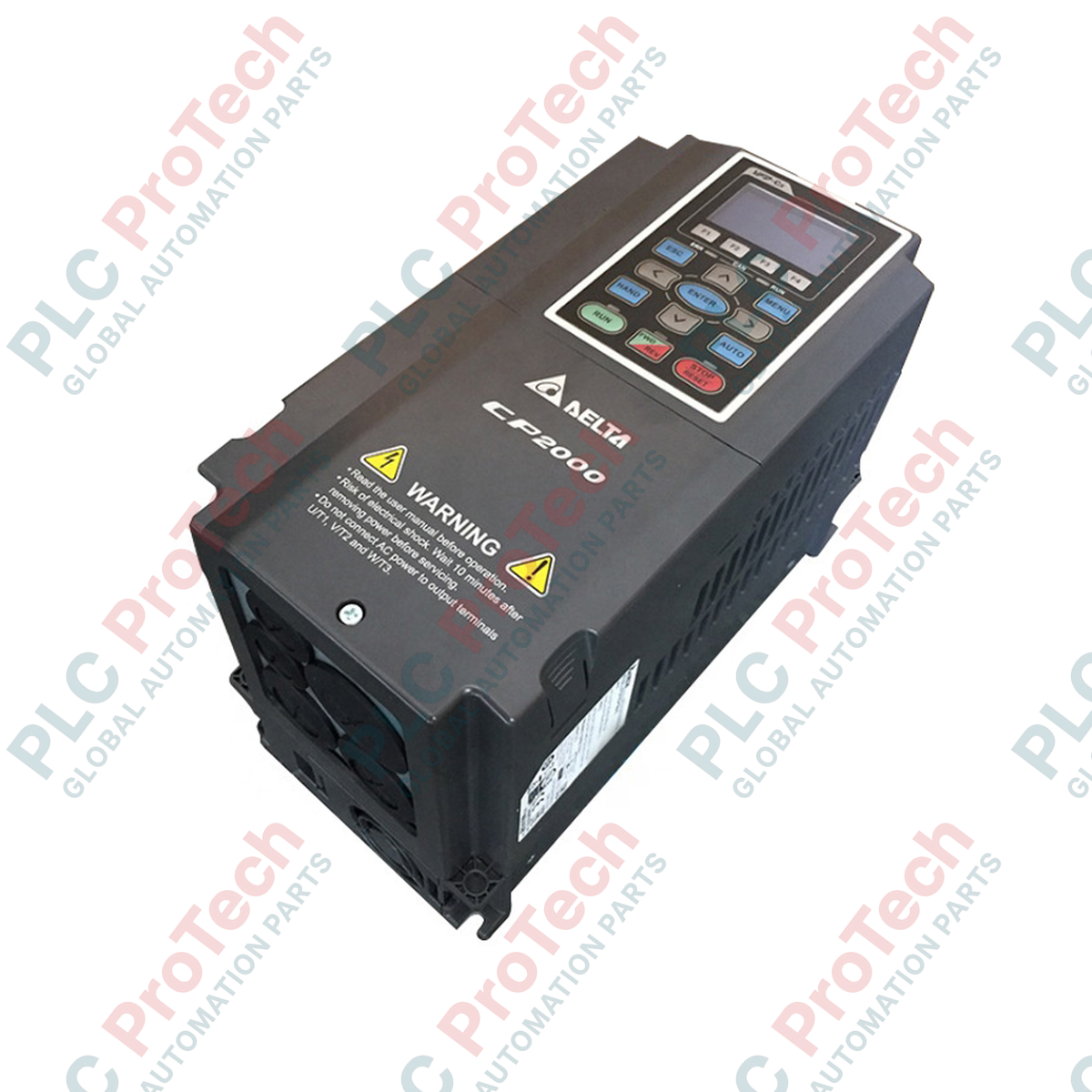

Delta VFD150CP43B-21 Azionamento con controllo vettoriale per ventilatori e pompe serie CP2000

Panoramica del prodotto

Il Delta VFD150CP43B-21 (VFD150CP43B21) è un azionamento a frequenza variabile ad alta efficienza da 15 kW (20 HP), progettato specificamente per la serie CP2000. Progettato principalmente per i settori HVAC, del trattamento delle acque e dell'automazione degli edifici, questo azionamento è ottimizzato per applicazioni con ventilatori e pompe, dove il risparmio energetico e il controllo preciso dei fluidi sono fondamentali. Utilizzando un controllo vettoriale sensorless avanzato, il VFD150CP43B-21 offre prestazioni di coppia superiori e protezione del motore. Il controller PID integrato e la logica di controllo per più pompe consentono una gestione fluida della pressione e del flusso, riducendo drasticamente il consumo energetico e l'usura meccanica dei sistemi di tubazioni.

Configurazione tecnica

Il VFD150CP43B-21 è costruito sulla robusta piattaforma CP2000, adattata ad ambienti con alimentazione trifase a 460 V. È dotato di un involucro con grado di protezione NEMA 1 / IP20, adatto all'installazione a parete all'interno di un locale elettrico o di un quadro elettrico controllato.

Una caratteristica distintiva di questo azionamento è la funzionalità "Fire Mode" e "Bypass", che garantisce, in scenari di emergenza (come l'estrazione dei fumi), la continuità di funzionamento dell'azionamento per proteggere persone e beni. Include inoltre un PLC integrato da 10.000 passi, che consente di personalizzare la logica di controllo senza la necessità di un controller esterno. L'azionamento supporta un'ampia gamma di protocolli di comunicazione, tra cui BACnet e MODBUS, facilitando l'integrazione nei sistemi di gestione degli edifici (BMS) esistenti.

Specifiche tecniche

Domande frequenti tecniche

D1: Qual è il vantaggio della "Fire Mode" nelle applicazioni con ventilatori?

R1: In caso di incendio, il VFD150CP43B-21 può essere programmato per ignorare i guasti delle protezioni standard (come la sovratemperatura). In questo modo il ventilatore continua a funzionare per l'estrazione dei fumi o la pressurizzazione fino al guasto fisico dell'azionamento, dando priorità alla sicurezza rispetto alla protezione dell'apparecchiatura.

D2: Posso controllare più pompe con un singolo VFD150CP43B-21?

R2: Sì. La serie CP2000 dispone di una funzione integrata di controllo per più pompe. Può gestire il controllo della circolazione a quantità fissa e a tempo fisso, consentendo a un singolo azionamento di coordinare diversi motori ausiliari per mantenere costante la pressione in un sistema di approvvigionamento idrico.

D3: Questo azionamento richiede un reattore CC esterno?

R3: L'installazione di tipo "B" include generalmente un reattore CC integrato per sopprimere le armoniche e migliorare il fattore di potenza. Tuttavia, verificare sempre le normative elettriche locali specifiche per determinare se presso il sito di installazione siano necessari ulteriori reattori di linea.

Guida all'ingegneria e all'installazione

• Ottimizzazione del risparmio energetico: Utilizzare la funzione "Auto Energy Saving" (AES) nelle impostazioni dei parametri. Questa funzione consente al VFD150CP43B-21 di regolare automaticamente la tensione di uscita in base alla coppia del carico, ottenendo un ulteriore risparmio energetico dal 5% al 10% nelle applicazioni con pompe centrifughe.

• Mitigazione delle armoniche: Poiché questo azionamento funziona a 460 V, assicurarsi che i cavi di alimentazione in ingresso siano separati dai cavi di controllo e di segnale. L'uso di cavi motore schermati è obbligatorio per conformarsi alle direttive EMC e prevenire interferenze elettromagnetiche con i sensori degli edifici situati nelle vicinanze.

• Raffreddamento e distanze: Per le installazioni a parete, assicurare almeno 50 mm di spazio laterale e 120 mm di spazio verticale. La serie CP2000 si basa sul flusso d'aria verticale; l'ostruzione delle prese d'aria superiori o inferiori causerà l'invecchiamento precoce dei condensatori elettrolitici e frequenti interventi della protezione da sovratemperatura.

Vantaggi ingegneristici

Il VFD150CP43B-21 si distingue per l'elevata densità di potenza e il firmware specializzato. La capacità di gestire motori da 20 HP in un telaio compatto da 6 kg lo rende ideale per i progetti di retrofit in cui lo spazio nel quadro è limitato. Il supporto BACnet integrato elimina la necessità di costosi convertitori gateway, consentendo il collegamento diretto alla dorsale di automazione dell'edificio. Inoltre, il PCB dell'azionamento è trattato di serie con un rivestimento protettivo conformale (classe 3C3), che protegge l'elettronica interna dai gas corrosivi e dall'elevata umidità spesso presenti negli impianti di trattamento delle acque reflue e negli ambienti delle torri di raffreddamento.
