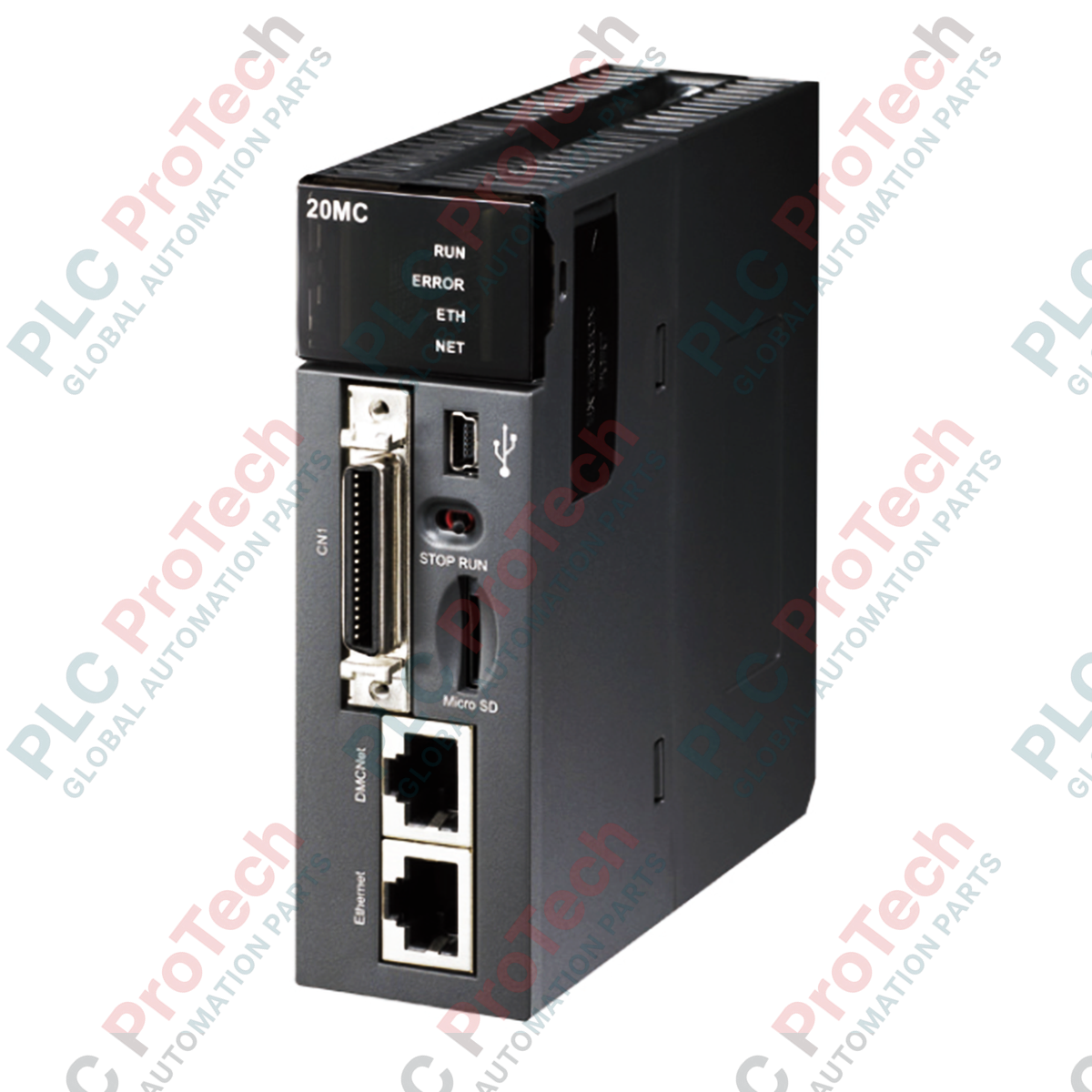

Modulo di controllo del movimento DMCNET Delta Electronics AH20MC-5A Serie AH

Descrizione

Operando come hub di sincronizzazione ad alte prestazioni all'interno di architetture avanzate per macchinari, il Delta Electronics AH20MC-5A è un modulo di controllo del movimento progettato per la piattaforma del sistema Serie AH. Questa unità si interfaccia direttamente con gli attuatori di campo tramite DMCNET ad alta velocità (Delta Motion Control Network) per ottenere un controllo deterministico preciso su configurazioni multiassiali complesse. Dotato di un processore integrato in grado di eseguire istruzioni LD in 0,13 microsecondi, il modulo gestisce direttamente la pianificazione dei percorsi, l'interpolazione di ordine elevato e i programmi utente, riducendo il carico sul backplane principale del sistema.

Caratteristiche principali

• Controllo multiassiale DMCNET: supporta fino a 12 assi di controllo del movimento sincronizzati, con comunicazione a 10 Mbps.
• Sincronizzazione rapida: completa i cicli di controllo a 12 assi e i comandi di sincronizzazione entro un tempo di ciclo di 1 ms.
• Motori di interpolazione avanzati: supporta l'interpolazione lineare da 2 a 6 assi, l'interpolazione ad arco su 2 assi e l'interpolazione elicoidale su 3 assi.
• Hub di comunicazione integrato: porta Ethernet integrata per l'integrazione in rete, insieme a una porta Mini-USB dedicata alla programmazione.
• Esecuzione e archiviazione locali: offre una capacità del programma di 64K passi e uno slot per schede Micro SD per l'archiviazione locale di parametri, ricette o programmi.
• Esecuzione del codice G: supporta l'input di codice G standard per la conversione diretta dei percorsi senza pre-elaborazione esterna.
• Manutenzione ad alta disponibilità: supporta la sostituzione a caldo del sistema, consentendo di sostituire il modulo senza arrestare l'intero rack della CPU.

Applicazioni

• Sistemi di confezionamento e imballaggio ad alta velocità che richiedono alimentatori sincronizzati.
• Controllori per l'assemblaggio elettronico, il pick-and-place e robot gantry multiassiali.
• Apparecchiature CNC multiassiali per il taglio e l'incisione dei metalli, con traiettorie in codice G.
• Stampa continua e macchinari tessili che richiedono sincronizzazione precisa di ingranaggi elettronici e camme.

Tabella delle specifiche tecniche

Connessioni e interfacce

Informazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

L'AH20MC-5A funziona esclusivamente all'interno del rack hardware della serie AH. Occupa slot standard per moduli I/O funzionali o di comunicazione, a seconda della configurazione del backplane. Se si aggiornano reti legacy o si esegue la migrazione da sistemi di movimento tradizionali a treno di impulsi, assicurarsi che i servoazionamenti, come quelli delle serie ASDA-A2-F o ASDA-B3-F, siano dotati di schede di interfaccia fisica DMCNET compatibili. Verificare che la versione del firmware della CPU supporti le architetture multi-CPU se si installano più moduli di movimento in un singolo rack.

Problemi applicativi e note ingegneristiche

Quando si configura una rete ad alta densità a 12 assi, la schermatura dei cavi e le terminazioni di rete sono fondamentali. Sebbene DMCNET operi a 10 Mbps, le interferenze elettromagnetiche ad alta frequenza provenienti dagli inverter vicini possono corrompere i frame di movimento, causando perdite di sincronizzazione o guasti "Sync Loss". Far passare sempre i cavi di comunicazione DMCNET all'interno di canaline metalliche dedicate e messe a terra, separate dai cavi motore ad alta tensione di almeno 200 mm.

Suggerimenti per la messa in servizio e il cablaggio

Quando si caricano script G-code tramite la scheda Micro SD, verificare che la formattazione sia conforme alla struttura FAT32 standard della scheda. Assicurarsi che le coordinate delle righe G-code non superino i limiti software configurati nei parametri dell'azionamento. Utilizzare la porta Mini-USB diretta per verificare i pattern dei segnali di feedback dell'encoder (UD, PD, AB o 4AB) prima di attivare ciclicamente i comandi principali di movimento, così da evitare errori di fuga del motore.

Linee guida per l'installazione

1. 1 Montare l'AH20MC-5A sul backplane del sistema, assicurandosi che il gancio superiore sia inserito correttamente e che il modulo sia bloccato in posizione con la leva di fissaggio inferiore.
2. 2 Collegare i cavi di rete DMCNET alle porte RJ45. Assicurarsi che l'ultimo nodo della rete sia terminato correttamente secondo le specifiche Delta.
3. 3 Attivare l'alimentazione del sistema. Verificare che l'indicatore "Power" del modulo si accenda e che l'indicatore "Net" si stabilizzi, a conferma dell'avvenuto handshake di rete con gli azionamenti periferici.
