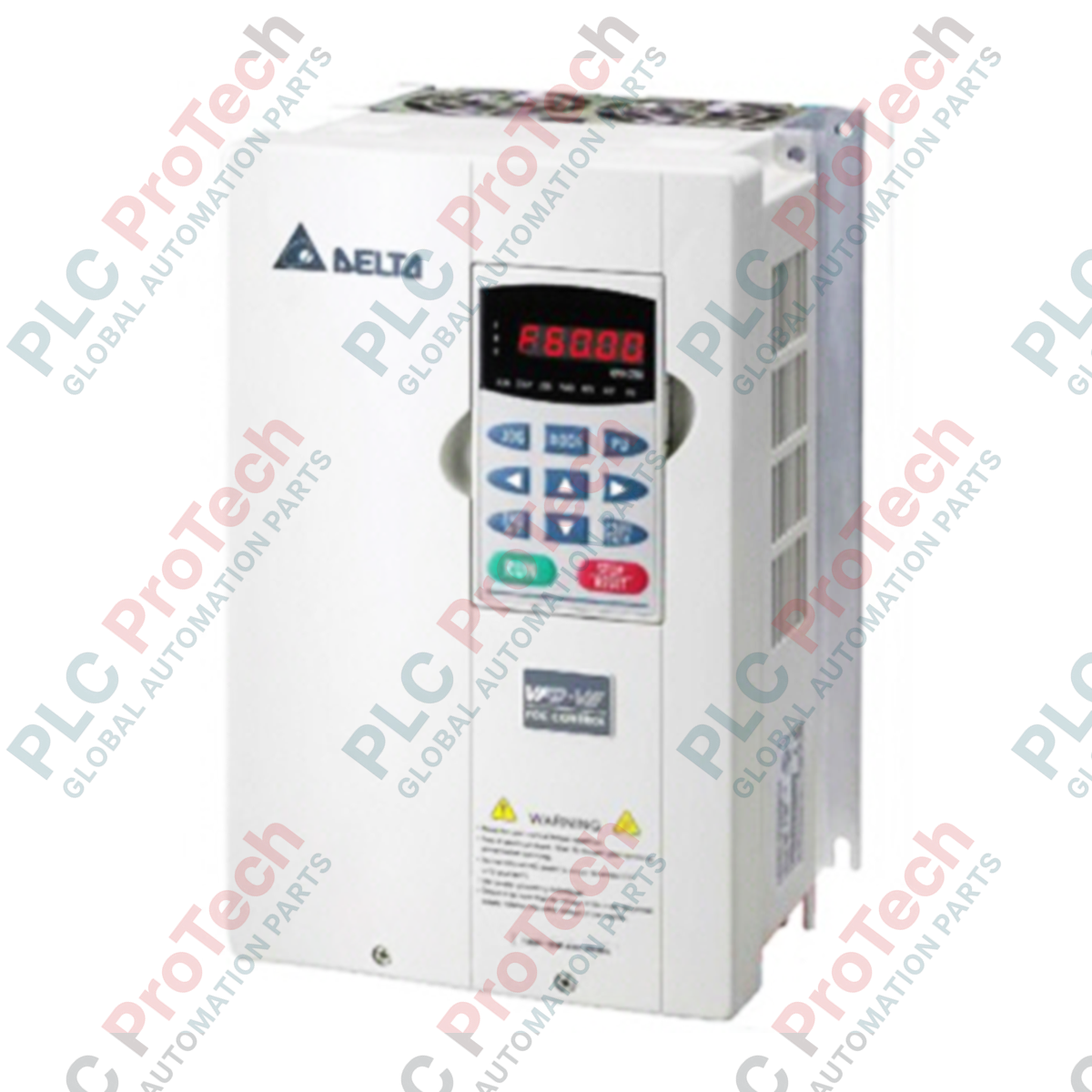

Delta Electronics VFD015V43A-2 Azionamento a frequenza variabile VFD-VE

Descrizione

Il controllo dinamico preciso nelle applicazioni con motori ad alte prestazioni è ottenuto utilizzando l'azionamento a frequenza variabile Delta Electronics VFD015V43A-2. Parte della serie specializzata VFD-VE, questo azionamento per motori CA trifase utilizza un algoritmo vettoriale avanzato di controllo orientato al campo (FOC) per fornire una regolazione eccezionale della velocità, della posizione e della coppia, paragonabile a quella dei servosistemi di fascia alta.

Con un ingresso trifase da 380 V, questo azionamento fornisce una potenza nominale in uscita di 1,5 kW (2 HP) e una corrente continua di 4,2 A su una banda di frequenza regolabile da 0 a 600 Hz. Progettato per gestire carichi industriali impegnativi, l'azionamento supporta diversi profili operativi ad anello chiuso e ad anello aperto, tra cui le modalità di controllo V/f, V/f+PG, controllo vettoriale senza sensore (SVC), FOC+PG e TQR+PG. È dotato di due interfacce di comunicazione RS-485 e di ingressi e uscite programmabili multifunzione espandibili, che facilitano il monitoraggio completo e la perfetta integrazione del sistema.

Caratteristiche

• Algoritmo avanzato di controllo orientato al campo (FOC) per la regolazione della posizione, della velocità e della coppia.
• Fornisce una coppia di mantenimento fino al 150% a velocità zero con retroazione da encoder (scheda PG).
• Fornisce una coppia di avviamento del 150% a 0,5 Hz in modalità di controllo vettoriale senza sensore (SVC).
• Elevata capacità di sovraccarico del 150% per 60 secondi e fino al 200% per 2 secondi.
• Curva V/f regolabile a quattro punti e profili con curva quadratica.
• Autotaratura statica e rotazionale integrata per i parametri del motore e l'inerzia del carico.
• Limitazione della coppia integrata in tutti e quattro i quadranti operativi.
• Doppie porte di comunicazione seriale RS-485 integrate.

Applicazioni

• Sistemi di trasmissione della potenza e sistemi di trasporto per la movimentazione di materiali sfusi.
• Ascensori industriali, paranchi e gru a portale.
• Mandrini ad alta velocità per macchine utensili CNC e centri di fresatura automatizzati.
• Estrusori per materie plastiche e macchinari per lo stampaggio a iniezione per impieghi gravosi.
• Sistemi automatizzati di stoccaggio e prelievo (ASRS).

Specifiche tecniche

Connessioni e interfacce

Linee guida per l'installazione

• Montaggio: Montare l'azionamento in posizione verticale per consentire un corretto flusso d'aria di raffreddamento. Assicurare uno spazio libero sufficiente sopra, sotto e ai lati. Evitare l'installazione vicino a materiali infiammabili.
• Precauzioni per il cablaggio: Verificare che l'alimentazione di rete CA sia collegata esclusivamente ai terminali di ingresso (R/L1, S/L2, T/L3). Il collegamento della tensione di alimentazione ai terminali di uscita (U/T1, V/T2, W/T3) causerà danni interni permanenti.
• Messa a terra: Collegare il terminale di terra dedicato a un circuito di terra industriale isolato. L'impedenza del percorso di messa a terra deve essere conforme alle normative regionali standard sulla sicurezza industriale.
• Schermatura dei segnali: Installare i cavi del circuito di controllo e i segnali dell'encoder (scheda PG) in canaline metalliche separate e collegate a terra, lontano dalle linee principali di alimentazione del motore, per prevenire accoppiamenti elettromagnetici e interferenze.
