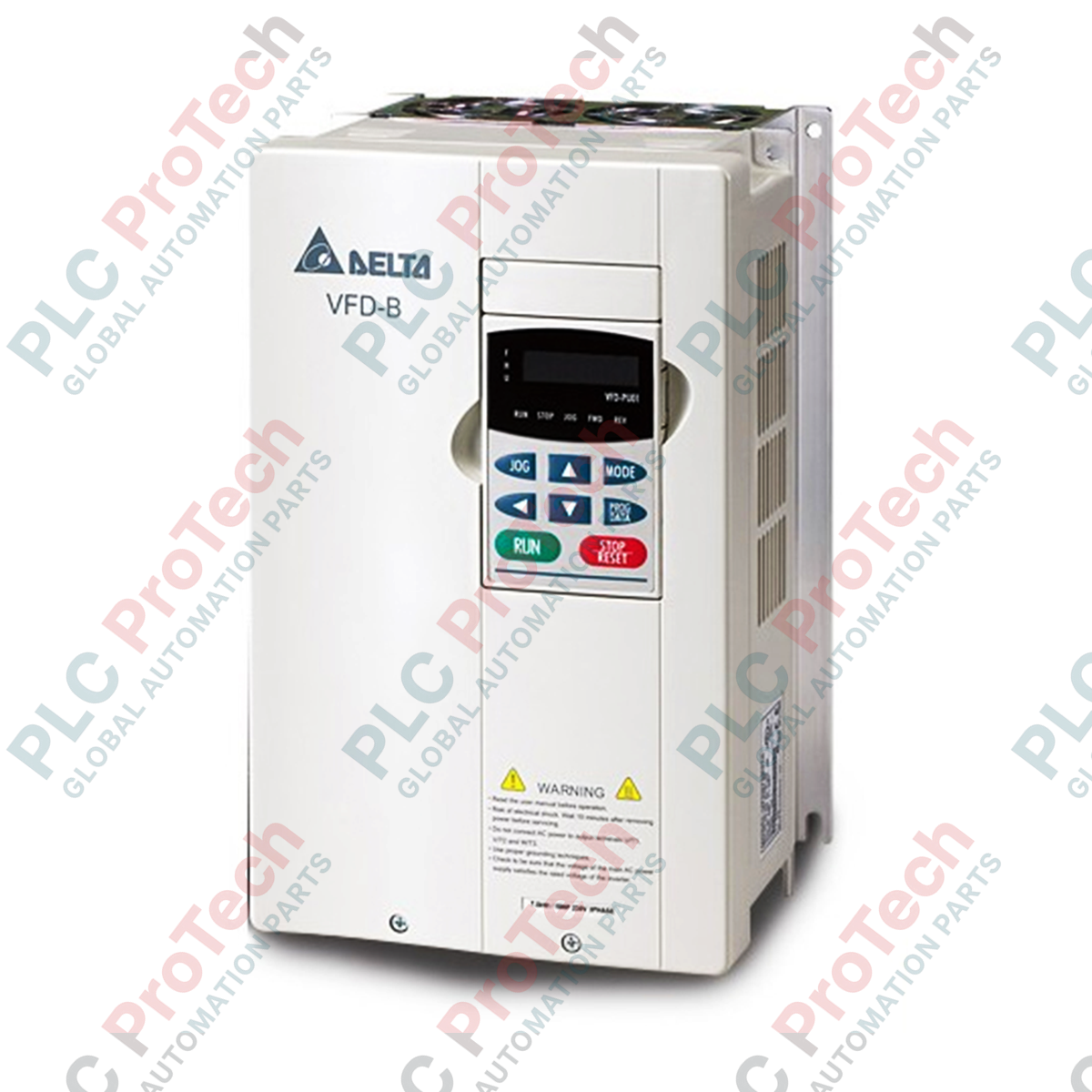

Azionamento CA della serie VFD-B Delta Electronics VFD150B43B

SKU VFD150B43B

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Delta Electronics

  • Product No.: VFD150B43B

  • Country of origin:United States

  • Product Type: Azionamenti a frequenza variabile

  • Payment: T/T, Western Union

  • Weight: 13000g

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Regolando con precisione carichi industriali pesanti ad alta coppia, il Delta Electronics VFD150B43B è un azionamento AC a frequenza variabile ad alte prestazioni da 15 kW (20 HP), appartenente alla robusta serie VFD-B. Progettato per applicazioni generiche, questo azionamento con controllo vettoriale ad anello aperto e chiuso eroga una corrente nominale di uscita di 32 A da una rete di alimentazione trifase a 460 V. Grazie all'eccellente dissipazione del calore e a un sistema di ventola di raffreddamento dinamico, l'unità gestisce cicli di accelerazione e decelerazione intensivi, garantendo un'erogazione affidabile della coppia nei sistemi industriali automatizzati.

Caratteristiche principali

  • Controllo preciso della coppia: Implementa il controllo vettoriale senza sensori ad anello aperto insieme ai profili V/Hz standard, per una velocità costante e stabile.
  • Frequenza portante regolabile: L'intervallo variabile della frequenza portante da 1 a 15 kHz consente una regolazione precisa per ridurre il rumore acustico del motore e al minimo le interferenze elettromagnetiche.
  • Funzionalità ad alta velocità: La frequenza di uscita fino a 400 Hz consente l'integrazione con motori per fresatura e motori mandrino ad alta velocità.
  • Frenatura CC completa: Morsetti integrati per unità di frenatura esterne e resistenze di frenatura dinamica, per una rapida decelerazione.
  • Programmazione avanzata dei parametri: Comunicazione Modbus RTU tramite porta RS-485 per il monitoraggio in tempo reale, la configurazione e la diagnostica.

Applicazioni industriali

  • Movimentazione dei materiali: Regolazione dinamica della velocità per trasportatori industriali per carichi pesanti, gru di sollevamento e linee per il confezionamento di materiali sfusi.
  • Pompaggio e aerazione: Regolazione del flusso negli impianti industriali di trattamento delle acque reflue, nei ventilatori HVAC commerciali e nelle pompe volumetriche.
  • Macchinari per estrusione: Elevato mantenimento della coppia a regime per estrusori di materie plastiche e sistemi di stampaggio a iniezione di prodotti chimici.
  • Lavorazione dei metalli: Erogazione uniforme della potenza e controllo della velocità del mandrino per torni, laminatoi per trafilatura e presse per stampaggio.

Specifiche tecniche

Parametro Valori delle specifiche
Produttore Delta Electronics
Numero di modello VFD150B43B
Nome della serie Serie VFD-B
Potenza del motore applicabile 15 kW (20 HP)
Classe di tensione Classe 460 V (trifase)
Intervallo della tensione nominale di ingresso CA trifase da 380 a 480 VAC
Tolleranza della tensione di ingresso +/- 10% (342 a 528 VAC)
Corrente nominale di ingresso 25 A
Corrente nominale di uscita 32 A
Potenza nominale in uscita 24.4 kVA
Intervallo di frequenza di uscita Da 0.1 a 400 Hz
Frequenza portante Da 1 a 15 kHz
Metodo di raffreddamento Raffreddamento ad aria forzata (raffreddato a ventola)
Peso netto 13.0 kg (28.66 lbs)
Peso di spedizione 14.0 kg (30.86 lbs)
Paese di origine Taiwan / Cina

Configurazioni dei morsetti di potenza

Designazione dei morsetti Descrizione funzionale
R/L1, S/L2, T/L3 Morsetti di ingresso dell'alimentazione CA principale (trifase da 380 a 480 VAC)
U/T1, V/T2, W/T3 Morsetti di uscita CA a frequenza variabile verso il motore a induzione trifase
+1, +2 Morsetti di collegamento della reattanza CC (rimuovere il ponticello installato in fabbrica prima dell'installazione)
+2, B1 Morsetti di collegamento dell'unità di frenatura CC esterna
B1, B2 Morsetti per la resistenza di frenatura dinamica esterna (opzionale)
Terra (E) Collegamento della messa a terra di sicurezza del sistema alla sbarra PE di terra

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

La serie VFD-B costituisce una generazione hardware consolidata e altamente stabile. Per l'ammodernamento di sistemi legacy, la sostituzione diretta VFD150B43B garantisce l'allineamento fisico immediato e la perfetta corrispondenza dell'I/O di controllo. Le sostituzioni moderne della gamma Delta, come le serie C2000 o MS300, offrono funzionalità di rete avanzate, ma i parametri fisici diretti sul campo (spaziatura nel quadro e morsettiere) e i profili della logica macro richiedono una mappatura funzionale incrociata. Assicurarsi che qualsiasi piano di migrazione moderna tenga conto degli adattamenti dell'ingombro di montaggio e della traduzione dei parametri digitali/analogici.

Insidie delle applicazioni e note ingegneristiche

Il funzionamento continuo sotto carico elevato in ambienti con temperatura superiore a 40 gradi Celsius richiede una riduzione attiva della potenza o un sistema di raffreddamento esterno. L'impostazione di frequenze portanti superiori a 8 kHz riduce il ronzio acustico udibile, ma aumenta significativamente le temperature di giunzione interne degli IGBT. Per ogni aumento di 1 kHz oltre 8 kHz, ridurre del 5% la corrente continua dell'azionamento. Inoltre, quando si utilizzano cavi di lunghezza superiore a 50 metri, le correnti di carica capacitiva possono causare interventi intempestivi per sovracorrente (oC); nelle installazioni con tratte lunghe, inserire sempre una reattanza di linea CA sull'uscita dell'azionamento.

Suggerimenti per la messa in servizio e il cablaggio

Per eliminare i problemi di interferenza elettromagnetica (EMI) nei circuiti analogici di retroazione della frequenza, instradare i cavi dei segnali di controllo (0-10V o 4-20mA) attraverso cavi a doppino intrecciato schermati e dedicati, fisicamente separati dalle linee di alimentazione principali a 460V di almeno 30 cm. Se gli incroci sono inevitabili, incrociare i cavi solo ad angoli di 90 gradi. Durante la messa in servizio, il parametro 00-02 consente l'inizializzazione completa alle configurazioni di fabbrica a 50 Hz o 60 Hz, fornendo il punto di partenza più sicuro prima della sintonizzazione automatica dei parametri del motore a induzione.

Linee guida per l'installazione

AVVERTENZA CRITICA: RISCHIO DI ALTA TENSIONE

Assicurarsi che tutte le linee di alimentazione principali siano completamente diseccitate e bloccate prima di procedere all'installazione, al montaggio o alla terminazione dei cavi di alimentazione. I condensatori del bus CC interno mantengono tensioni di carica letali. Attendere almeno 10 minuti dopo l'interruzione dell'alimentazione in ingresso per consentire la completa scarica dei condensatori al di sotto di 36 VCC. Verificare l'assenza di tensione con un multimetro digitale calibrato prima di toccare i terminali.

1

Montare l'azionamento in posizione verticale all'interno di un involucro NEMA/IP privo di polvere, assicurando uno spazio libero di almeno 150 mm (6 pollici) sopra e sotto le prese e gli scarichi dell'aria di raffreddamento.

2

Realizzare un collegamento solido a bassa impedenza dal terminale di terra di sicurezza fisica dell'azionamento (E) alla barra di terra del pannello centrale.

3

Collegare l'alimentazione di rete CA trifase bilanciata in ingresso a R/L1, S/L2 e T/L3. Non collegare mai le linee di alimentazione in ingresso ai terminali di uscita del motore.

4

Terminare i cavi schermati del motore direttamente sui terminali di uscita U/T1, V/T2 e W/T3, collegando la schermatura alla piastra metallica posteriore di montaggio con un apposito morsetto fermacavo metallico.

FAQ

Qual è la frequenza portante consigliata per il VFD150B43B senza declassamento termico?

La frequenza portante nominale è generalmente configurata tra 1 e 5 kHz. Il funzionamento del convertitore sopra gli 8 kHz richiede un declassamento continuo della corrente di uscita per evitare guasti termici prematuri agli IGBT di uscita.

Questo convertitore può funzionare con un'alimentazione di rete monofase da 460 V?

No. Il VFD150B43B richiede un'alimentazione trifase reale ed equilibrata da 380 a 480 V CA. Il funzionamento con un'alimentazione monofase attiverà un guasto per perdita di fase in ingresso (IPF) e causerà un'eccessiva ondulazione del bus CC.

Quanto tempo devo attendere dopo la diseccitazione prima di eseguire interventi sui terminali di potenza?

È necessario attendere almeno 10 minuti per consentire la scarica dei condensatori del collegamento CC ad alta tensione. Misurare sempre la tensione del bus CC tra i terminali +1/+, -/-- per verificare che sia inferiore a 36 V CC prima di intervenire.
