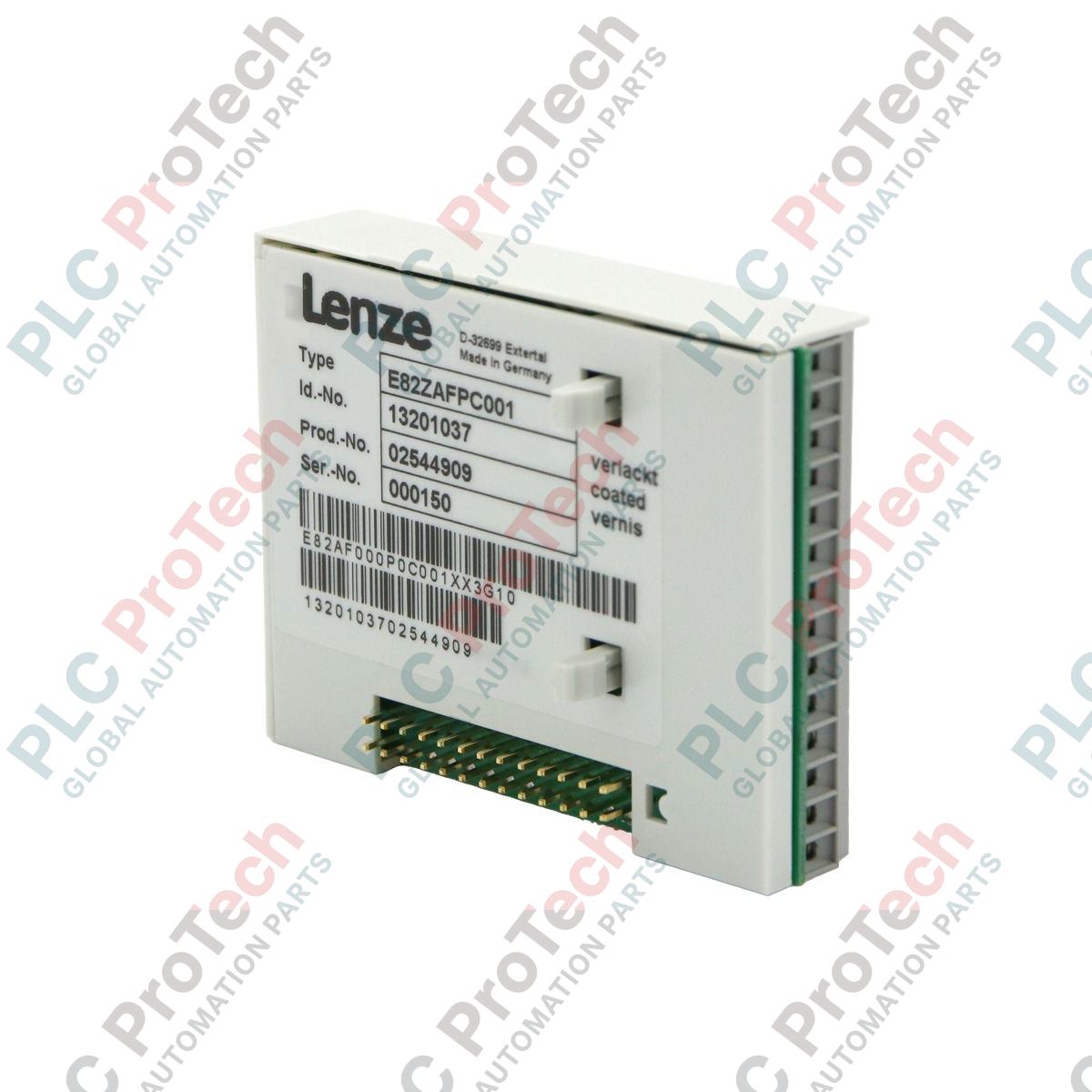

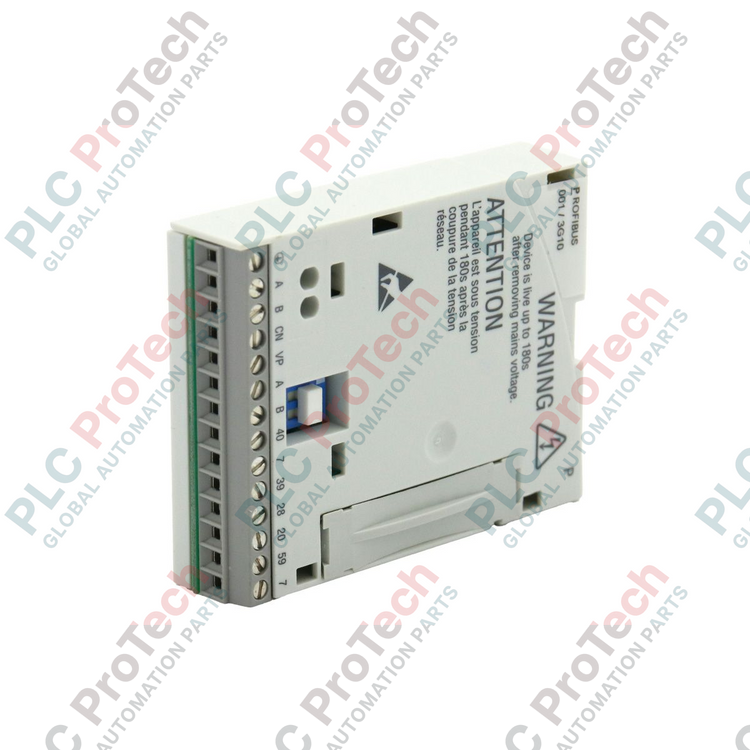

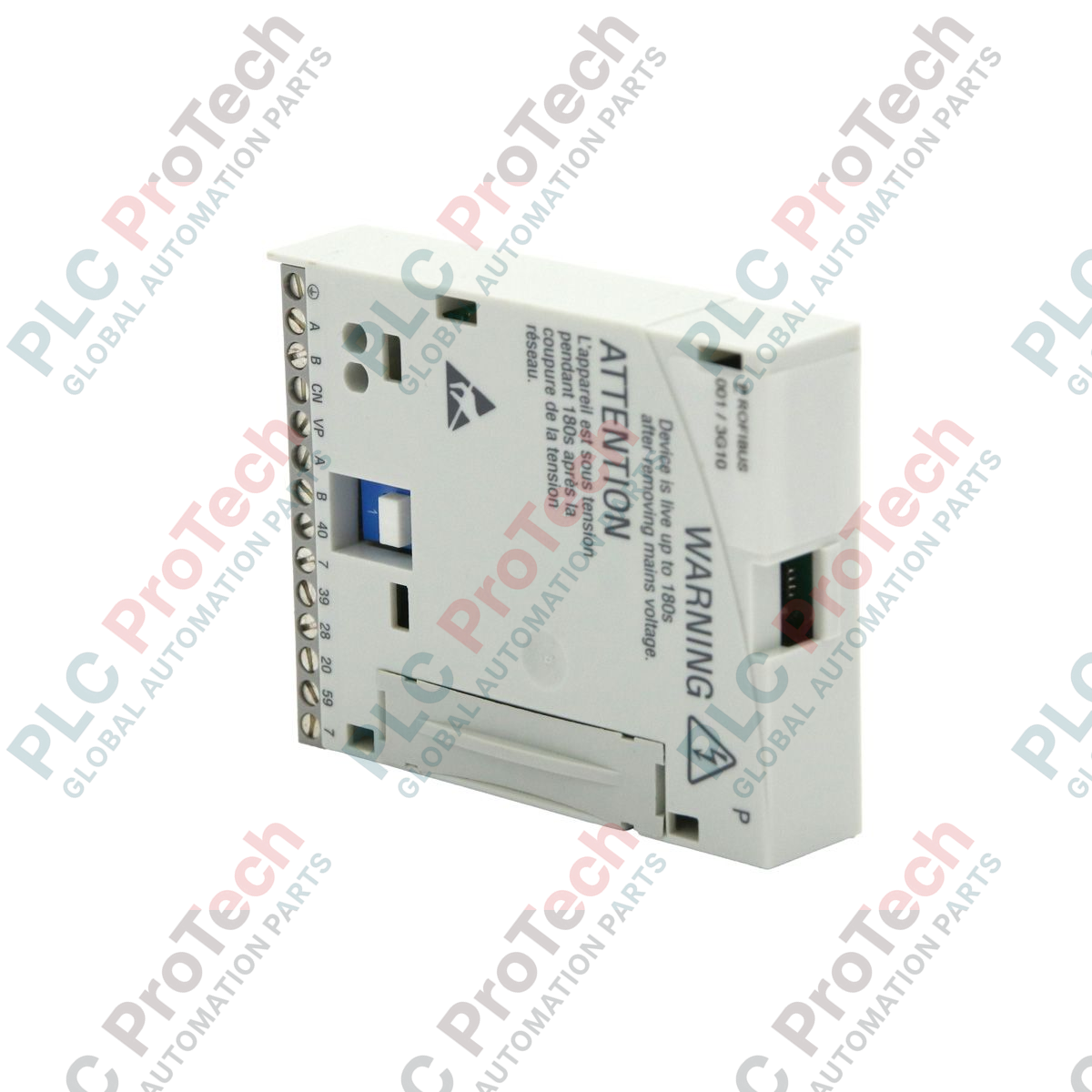

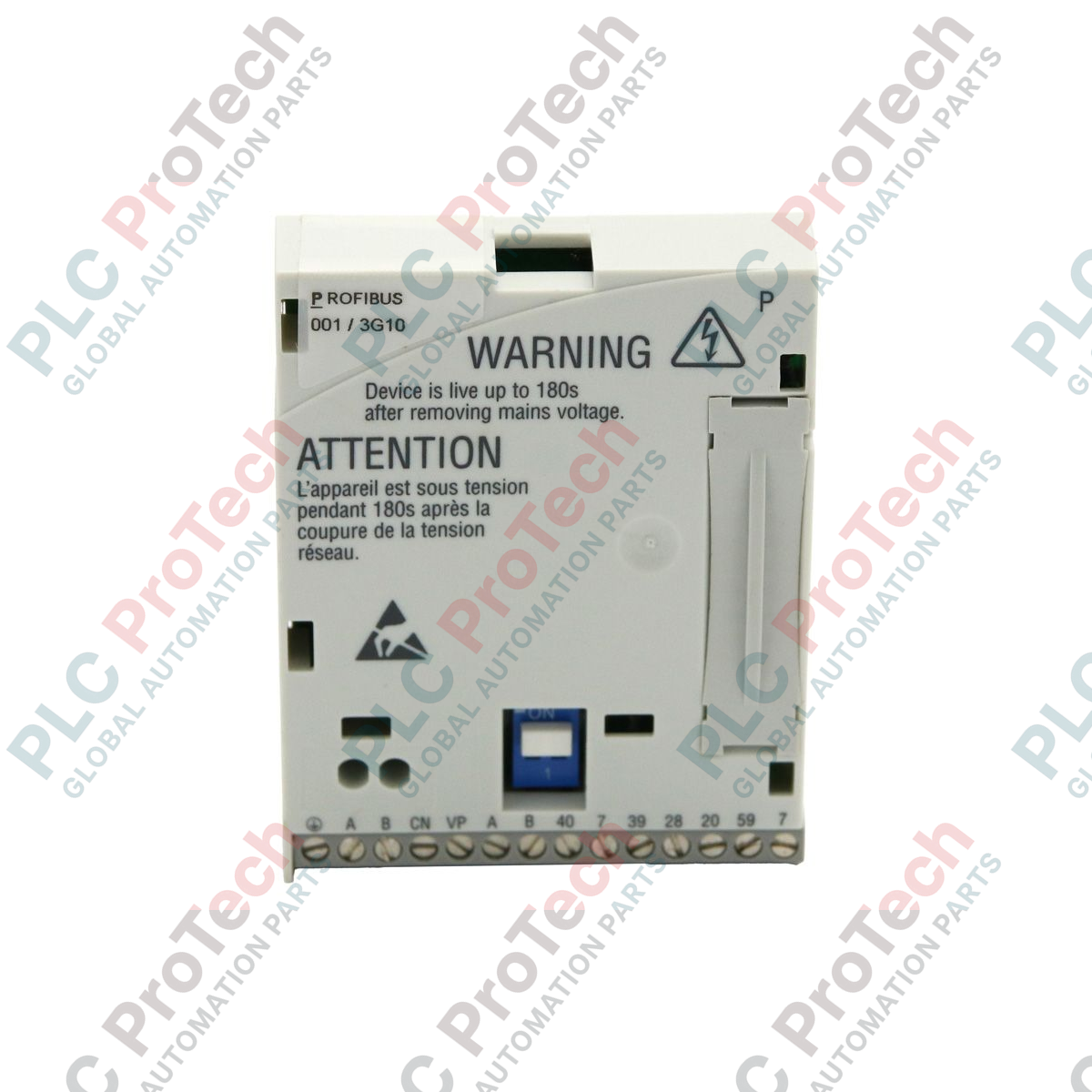

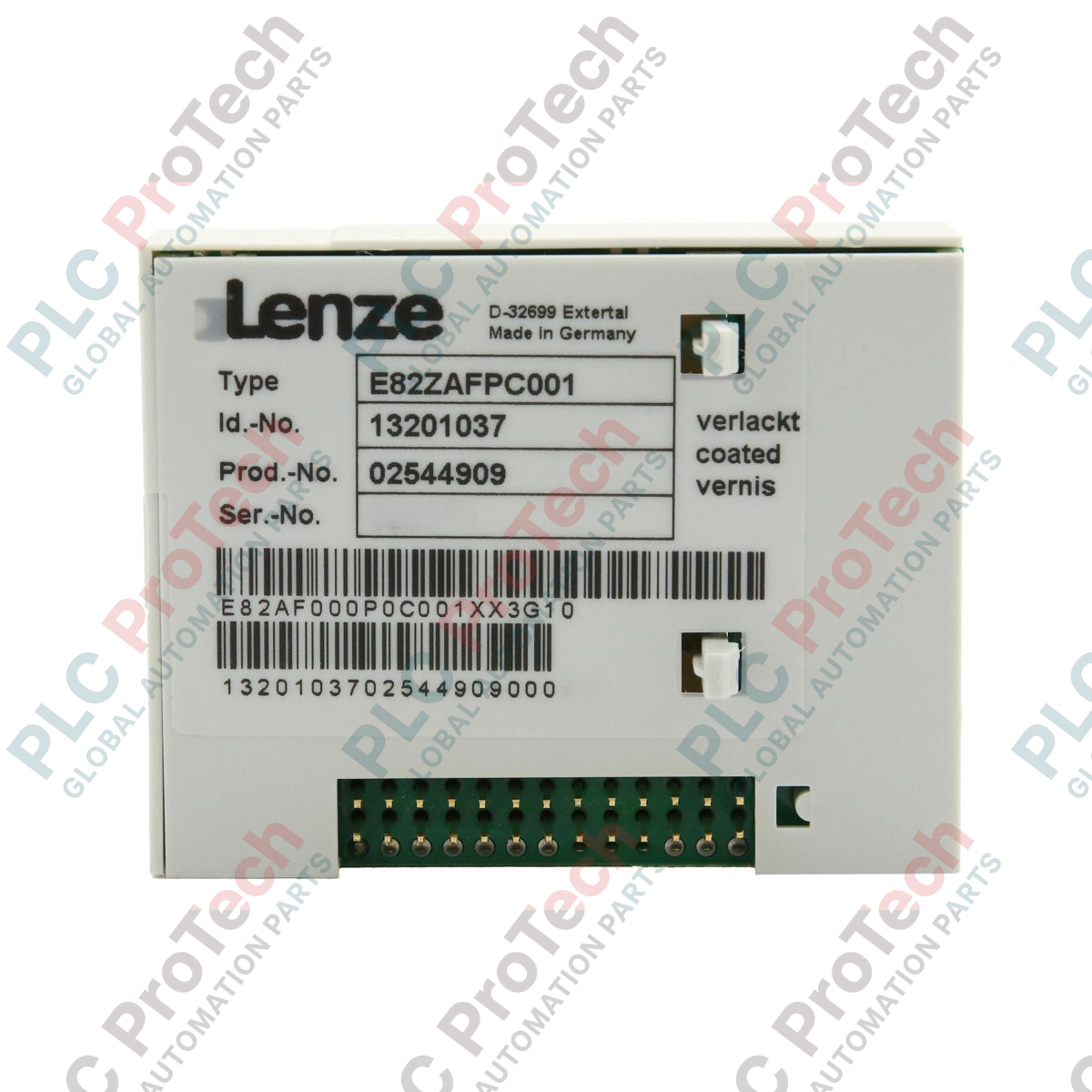

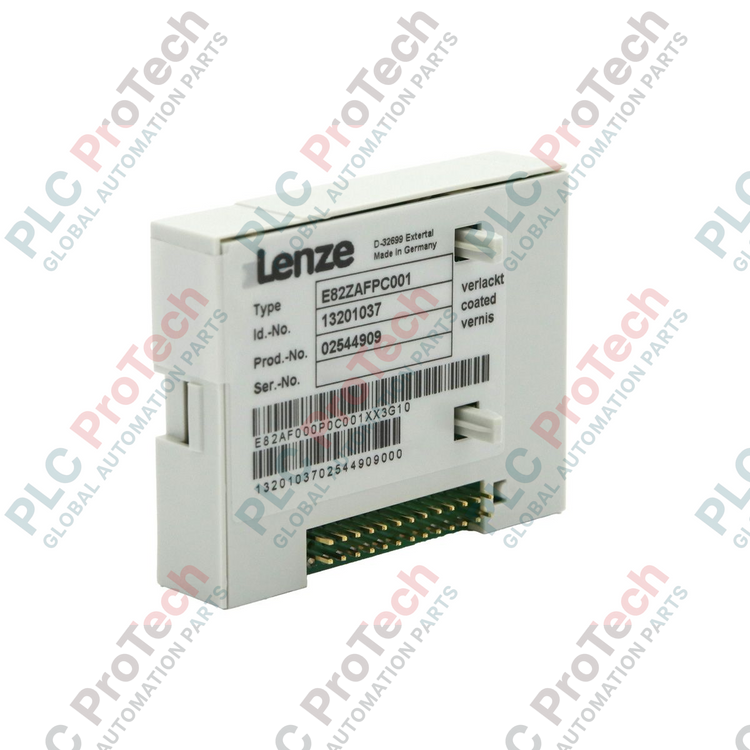

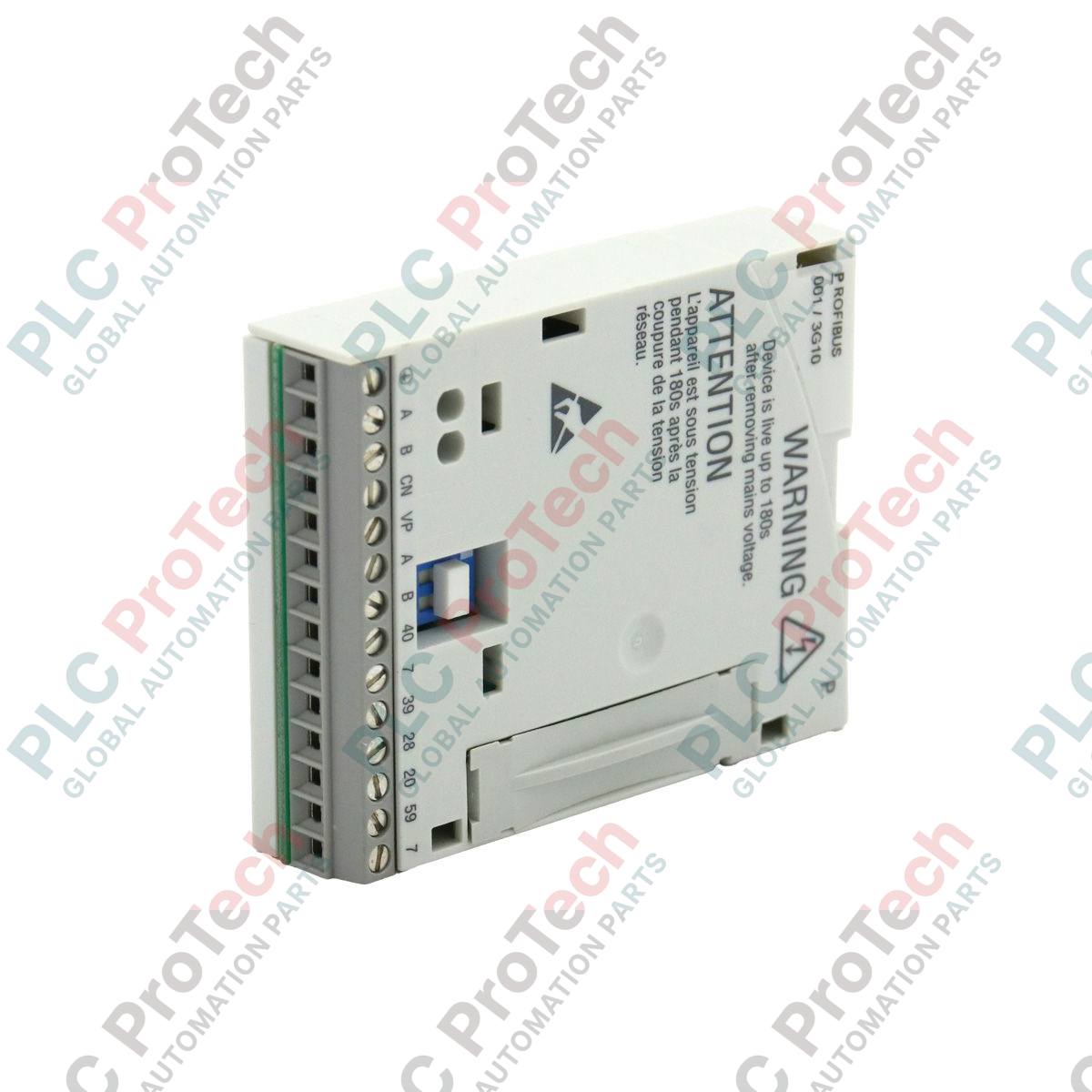

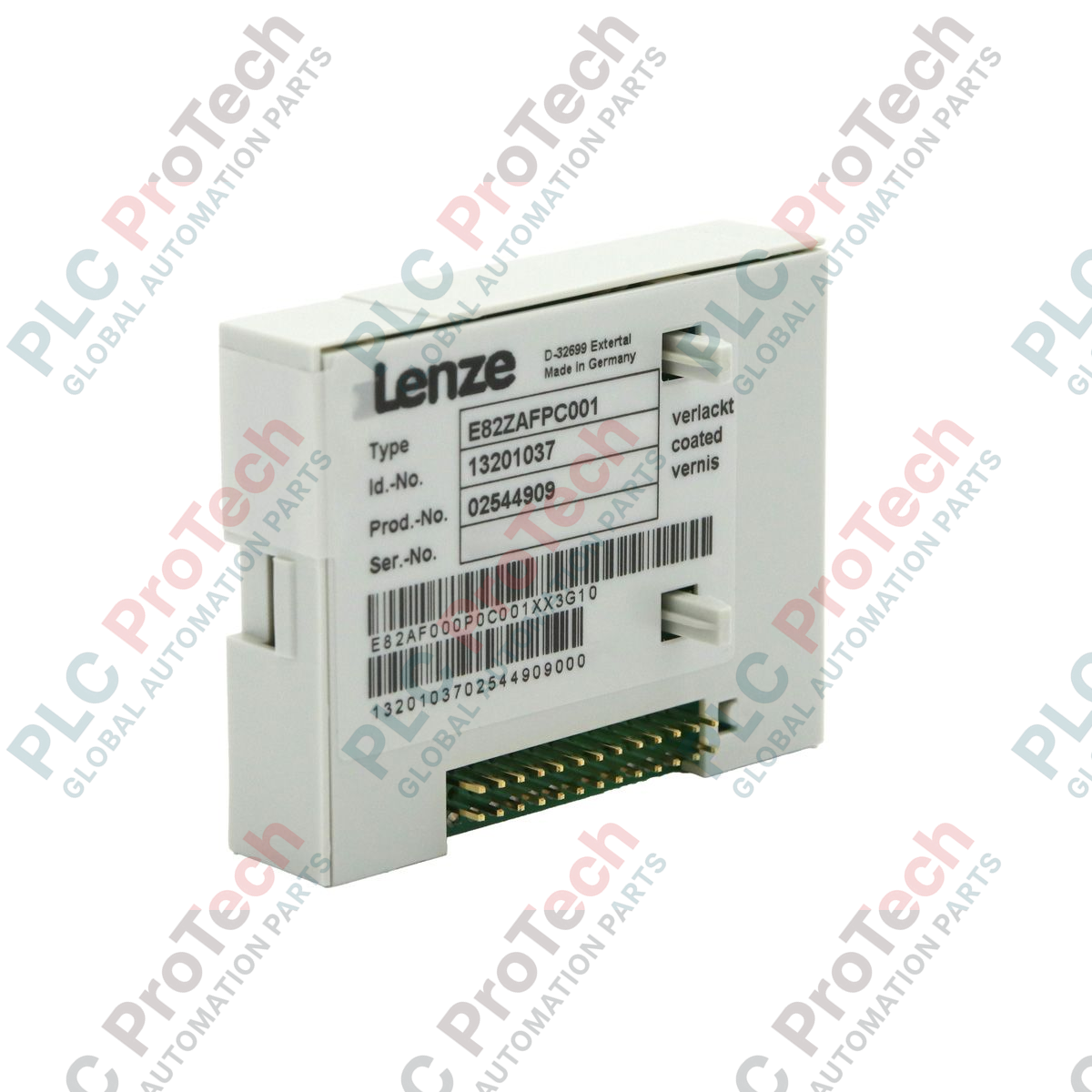

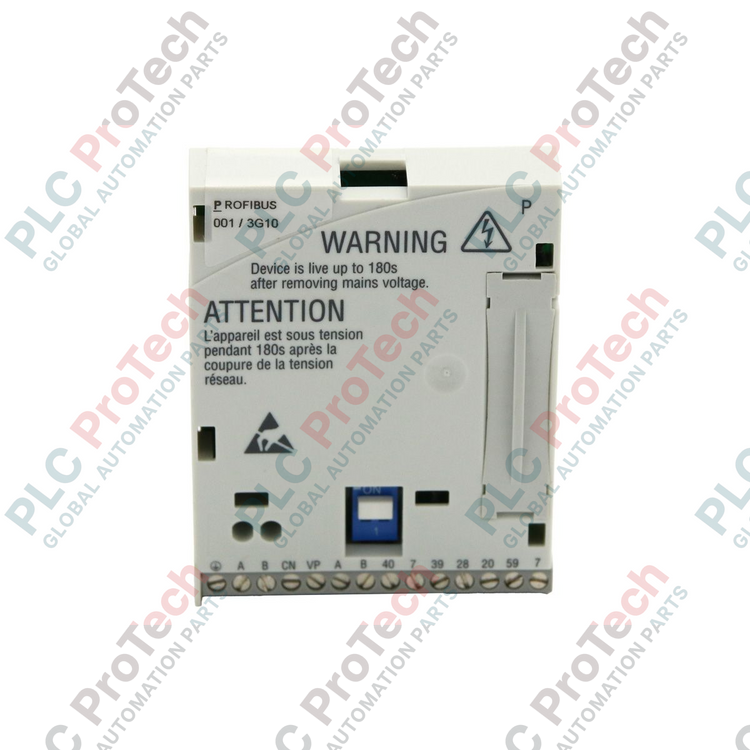

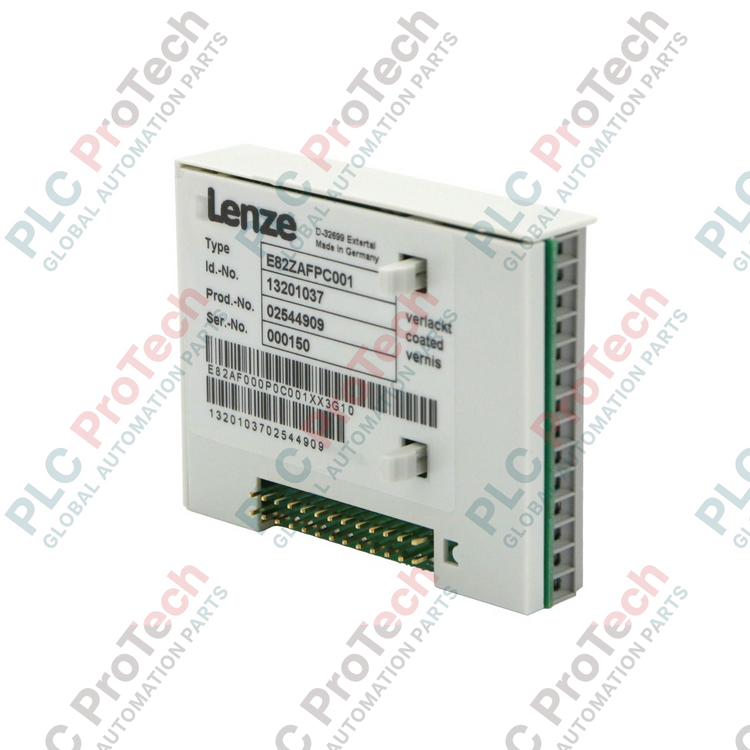

E82ZAFPC001 Lenze serie 8200 Modulo di comunicazione PROFIBUS DP

Panoramica del prodotto

E82ZAFPC001 (E82ZAFPC001) è un modulo di funzione per la comunicazione PROFIBUS DP ad alte prestazioni, progettato specificamente per gli inverter di frequenza della serie Lenze 8200, incluse le gamme 8200 motec e 8200 vector. Questo modulo di interfaccia consente l'integrazione fluida degli azionamenti autonomi in un'architettura fieldbus centralizzata, permettendo il controllo in tempo reale, la parametrizzazione e la diagnostica da un PLC master o da un DCS. In settori B2B critici, come i magazzini automatizzati, le grandi stazioni di pompaggio e gli impianti industriali di miscelazione, E82ZAFPC001 è fondamentale per ottenere un'elevata sincronizzazione e il monitoraggio remoto. Utilizzando questo modulo, gli integratori di sistema possono ridurre significativamente i costi del cablaggio punto-punto e migliorare la trasparenza del sistema, aspetti essenziali per la manutenzione predittiva e la riduzione dei tempi di inattività negli ambienti produttivi ad alta capacità.

Configurazione tecnica

L'hardware E82ZAFPC001 è progettato come modulo di funzione plug-in, collegato direttamente allo slot di comunicazione interno dell'inverter della serie 8200. Supporta il protocollo PROFIBUS DP-V0 standard, consentendo lo scambio ciclico di dati ad alta velocità con velocità di trasmissione fino a 12 Mbit/s. Il modulo dispone di un connettore femmina Sub-D a 9 pin integrato per il cablaggio di rete standardizzato. Per garantire prestazioni affidabili in ambienti elettricamente disturbati, l'unità è dotata di isolamento galvanico tra il fieldbus e l'elettronica di controllo dell'inverter. La configurazione dell'indirizzo viene generalmente effettuata tramite interruttori DIP o parametri software interni, offrendo opzioni di configurazione flessibili per topologie di rete complesse. Sebbene la serie 8200 sia entrata nella fase di dismissione, questo modulo rimane un componente fondamentale per mantenere ed espandere le reti PROFIBUS legacy senza dover rinnovare completamente il sistema di controllo.

Specifiche tecniche

Domande frequenti tecniche

Come viene assegnato l'indirizzo della stazione PROFIBUS sull'E82ZAFPC001?

L'indirizzo della stazione del modulo può essere impostato tramite i parametri dell'azionamento, utilizzando una tastiera o il software GDC, oppure mediante gli interruttori DIP hardware situati sul modulo stesso, a seconda della specifica versione firmware dell'inverter della serie 8200.

È necessaria un'alimentazione esterna a 24 V CC per questo modulo?

E82ZAFPC001 viene generalmente alimentato tramite l'alimentazione interna dell'inverter. Tuttavia, se la comunicazione fieldbus deve rimanere attiva anche quando l'alimentazione principale dell'inverter è disinserita, è possibile collegare un'alimentazione ausiliaria esterna a 24 V CC ai terminali di controllo dell'inverter, mantenendo così alimentato il modulo di comunicazione.

È necessario utilizzare una resistenza di terminazione con questo modulo?

Sì, se E82ZAFPC001 si trova presso la prima o l'ultima stazione del segmento PROFIBUS. La terminazione deve essere attivata tramite l'interruttore sul connettore PROFIBUS Sub-D per prevenire le riflessioni del segnale e garantire la stabilità della rete.

Guida tecnica e all'installazione

Per installare E82ZAFPC001, assicurarsi che l'inverter sia completamente spento e che il bus CC si sia scaricato. Rimuovere il coperchio protettivo dallo slot di funzione e premere saldamente il modulo fino a inserirlo completamente. Per una comunicazione PROFIBUS affidabile, utilizzare esclusivamente un cavo PROFIBUS certificato di tipo A e assicurarsi che la schermatura sia fissata correttamente al connettore Sub-D, in modo da fornire un percorso a bassa impedenza per i disturbi ad alta frequenza. Evitare di posare il cavo PROFIBUS parallelamente ai cavi del motore ad alta potenza; mantenere una distanza minima di 20 cm per prevenire l'accoppiamento induttivo. Durante la configurazione del PLC master, assicurarsi che il file GSD della serie Lenze 8200 sia importato correttamente per definire la lunghezza dei dati di ingresso/uscita (oggetti dati di processo) necessaria per controllare la velocità, la coppia e le parole di stato dell'azionamento.
