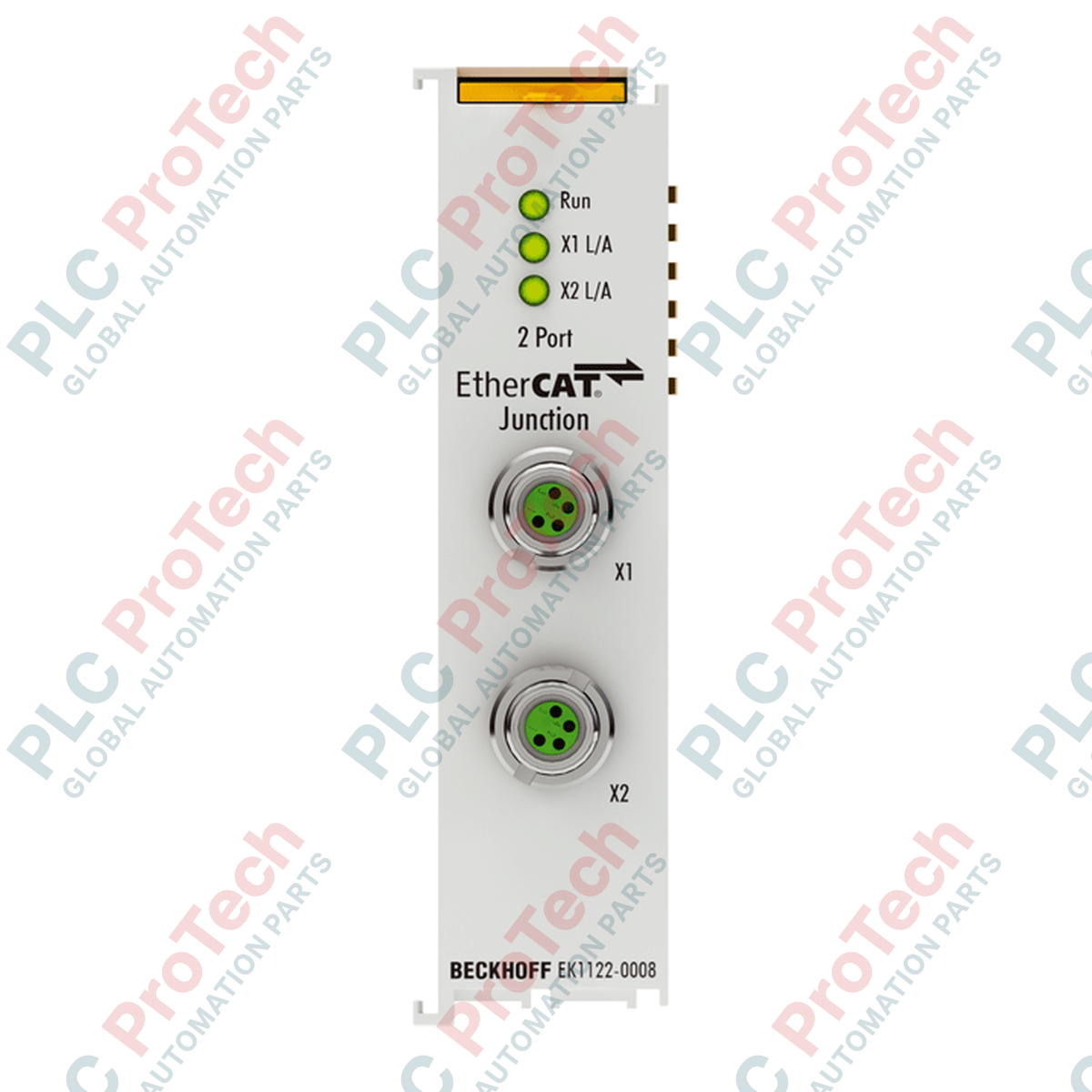

EK1122-0008 BECKHOFF Connessione a giunzione EtherCAT a 2 porte M8

Panoramica del prodotto

EK1122-0008 (EK 1122-0008) è un terminale di giunzione EtherCAT a 2 porte specializzato, progettato per ambienti industriali gravosi in cui la stabilità meccanica e la resistenza alle vibrazioni sono fondamentali. Progettato per facilitare la diramazione delle topologie EtherCAT, questo modulo sostituisce le porte RJ45 standard con due interfacce M8 schermate di tipo a vite. In applicazioni ad alta dinamica, come bracci robotici, piattaforme di assemblaggio mobili e sistemi di controllo del passo delle turbine eoliche, EK1122-0008 garantisce una connessione fisica sicura ed ermetica ai gas. Consentendo la creazione di topologie a stella o ad albero all'interno di un segmento EtherCAT, permette il collegamento decentralizzato delle stazioni con un ritardo interno minimo di circa 1 microsecondo, mantenendo le prestazioni deterministiche della rete a 100 Mbit/s.

Configurazione tecnica

EK1122-0008 funge da giunzione trasparente all'interno del sistema EtherCAT e non richiede configurazione software manuale né indirizzamento. Utilizza l'E-bus per l'alimentazione interna, con un consumo tipico di 220 mA. Il modulo è in grado di trasmettere segnali 100BASE-TX su distanze fino a 100 metri utilizzando cavi schermati Cat.5 o superiori. La sua architettura è specificamente rinforzata per condizioni estreme e offre resistenza a vibrazioni e urti secondo gli standard EN 60068. Inoltre, dispone di numerose certificazioni per aree pericolose, tra cui ATEX (Ex nA) e cFMus (Classe I, Divisione 2), consentendo l'impiego in atmosfere esplosive in cui sono richiesti protocolli di sicurezza Zona 2 o Divisione 2.

Specifiche tecniche

Domande frequenti tecniche

Perché scegliere connessioni M8 invece delle RJ45 standard per una giunzione?

La connessione M8 di tipo a vite su EK1122-0008 offre una sicurezza meccanica significativamente maggiore. A differenza dei fermi RJ45, che possono rompersi o allentarsi a causa delle vibrazioni, l'accoppiamento filettato M8 garantisce che la schermatura e i pin dei dati rimangano costantemente a contatto anche in presenza di vibrazioni ad alta frequenza o movimenti ripetitivi.

EK1122-0008 richiede un proprio indirizzo IP?

No. In quanto giunzione EtherCAT, EK1122-0008 è trasparente alla rete. Il master EtherCAT gestisce automaticamente il flusso di dati attraverso la giunzione verso tutti i dispositivi a valle, senza configurazione manuale o assegnazione di un indirizzo IP.

Questa giunzione può essere utilizzata per alimentare i terminali a valle?

EK1122-0008 preleva l'alimentazione dall'E-bus per azionare la logica dello switch a 2 porte, ma è principalmente un dispositivo di accoppiamento dati. Assicurarsi che il coupler EtherCAT, ad esempio EK1100, disponga di una capacità di alimentazione E-bus sufficiente a supportare il consumo di 220 mA di questa giunzione, oltre a tutti gli altri terminali ELxxxx collegati.

Guida alla progettazione e all'installazione

Assemblaggio e schermatura del connettore M8:

Per mantenere l'immunità EMC richiesta, in conformità alle norme EN 61000-6-2/4, utilizzare esclusivamente cavi M8 schermati a 4 pin con codifica D. Serrare i connettori M8 di tipo a vite alla coppia raccomandata dal produttore per garantire che la schermatura realizzi una connessione a 360 gradi con l'alloggiamento del terminale. Questo è fondamentale per prevenire la perdita di pacchetti dati negli ambienti ad alta interferenza tipici dei centri di controllo motori.

Installazione in aree pericolose (Ex):

Per le installazioni ATEX e cFMus Classe I, Div. 2, EK1122-0008 deve essere installato in un involucro chiuso con utensile che garantisca almeno un grado di protezione IP54. Assicurarsi che anche i cavi M8 siano omologati per l'ambiente e che la guida DIN da 35 mm sia collegata a una terra funzionale pulita. In nessun caso scollegare i connettori M8 mentre il circuito è sotto tensione in un'atmosfera pericolosa.

Pianificazione della topologia e del ritardo:

Con un ritardo interno minimo di 1 microsecondo, EK1122-0008 consente di realizzare diramazioni EtherCAT profondamente annidate senza influire significativamente sul tempo di ciclo. Durante la progettazione della rete, tenere presente che il limite di distanza di 100 metri si applica a ciascun segmento, dalla giunzione alla stazione successiva. Utilizzare la connessione a doppio slot e con chiave per montare saldamente la giunzione accanto agli altri terminali EtherCAT e garantire la continuità dell'E-bus.
