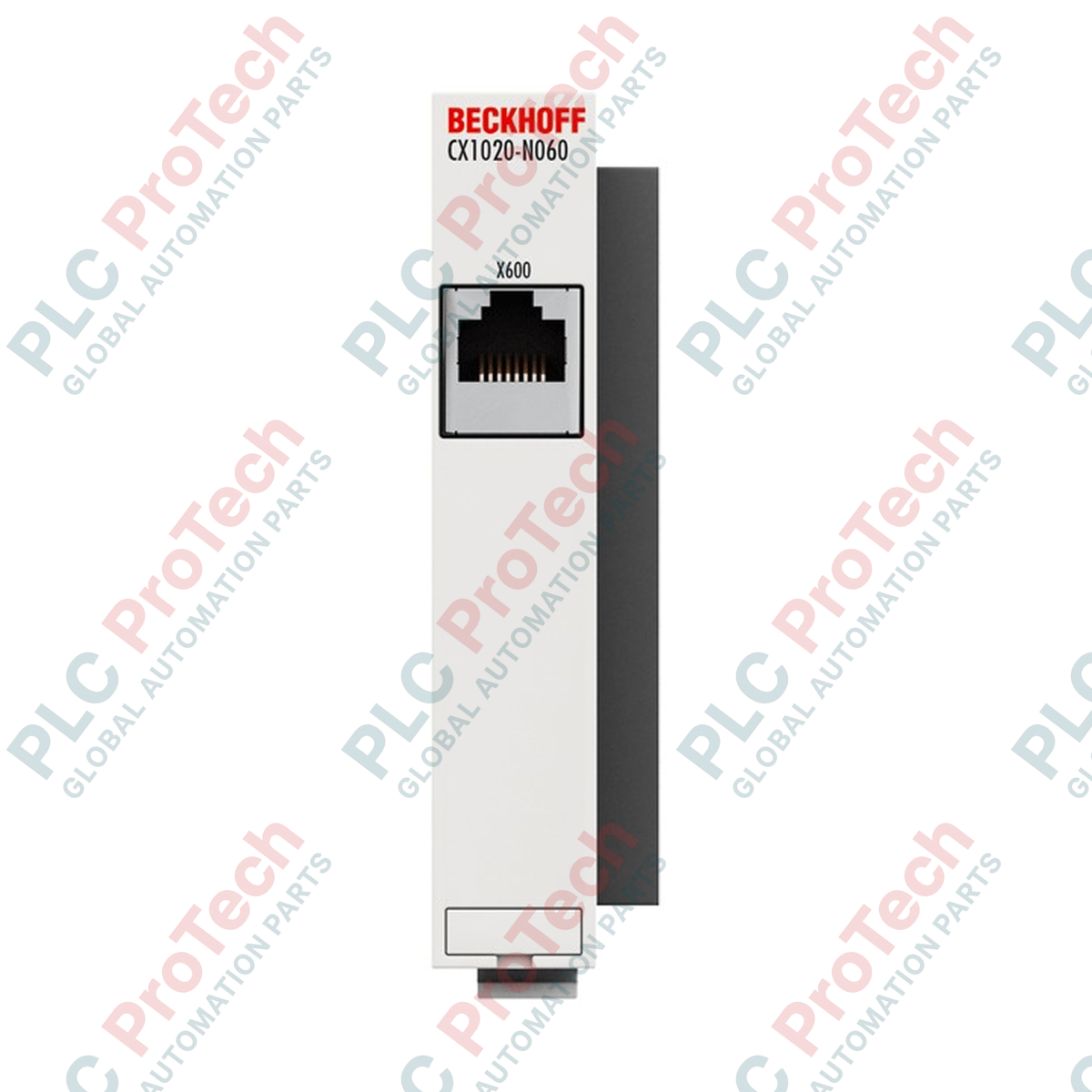

CX1020-N060 BECKHOFF Modulo di interfaccia di sistema Ethernet della serie CX

Panoramica del prodotto

Il CX1020-N060 (CX1020N060) è un'espansione dell'interfaccia di sistema Ethernet ad alte prestazioni, progettata specificamente per la serie di PC embedded CX1020 di Beckhoff. Questo modulo fornisce una porta di comunicazione dedicata da 10/100 Mbit/s, consentendo un'integrazione verticale fluida tra il controllo a livello di campo e il networking a livello aziendale. Progettato per ambienti B2B mission-critical, come la distribuzione dell'energia, la produzione intelligente e il controllo HVAC su larga scala, il CX1020-N060 assicura un throughput dei dati stabile e una connettività a bassa latenza. Delegando le attività di comunicazione a questa interfaccia modulare, gli ingegneri possono mantenere elevate prestazioni della CPU sul controller principale, ampliando al contempo le capacità di rete del sistema in un formato compatto montato su guida DIN.

Architettura hardware e integrazione del sistema

Il CX1020-N060 funge da estensione modulare che si collega direttamente alla CPU CX1020 tramite il bus di sistema interno. Dispone di un singolo punto di connessione RJ45 che supporta cavi standard Cat 5 . Un vincolo architetturale fondamentale per i progettisti di sistemi è che questo modulo non è combinabile con l'alimentatore CX1100-0004; deve invece essere abbinato ad altri alimentatori della serie CX1100-xxxx per garantire una comunicazione corretta sul bus e una regolazione adeguata della tensione.

Questa interfaccia è più di un semplice convertitore di supporto trasmissivo: è un componente di sistema attivo che preleva l'alimentazione direttamente dal bus di sistema, eliminando la necessità di cablaggi esterni per la logica del modulo. Grazie alla larghezza ultra-sottile di 19 mm , consente configurazioni hardware ad alta densità senza compromettere il profilo termico dell'armadio di controllo.

Specifiche tecniche

FAQ tecniche

Posso utilizzare il CX1020-N060 con un alimentatore CX1100-0004?

No. Il CX1020-N060 è documentato specificamente come incompatibile con il CX1100-0004. È necessario utilizzare moduli di alimentazione alternativi della gamma CX1100 per garantire la stabilità del sistema e la compatibilità con il bus.

Qual è la distanza massima supportata per la connessione Ethernet?

Il modulo supporta una lunghezza massima del cavo di 20 m utilizzando cavi standard Cat 5 . Per distanze superiori a questo limite, è necessario integrare switch industriali o ripetitori di segnale nella topologia di rete.

Questo modulo richiede la configurazione manuale dell'IP tramite commutatori hardware?

La configurazione viene generalmente gestita tramite l'ambiente software TwinCAT o il sistema operativo del PC embedded CX1020, consentendo un'assegnazione flessibile dell'IP tramite DHCP o IP statico in base all'architettura della rete.

Guida tecnica all'installazione

• Instradamento dei cavi e interferenze: Nonostante la robusta immunità EMC (conforme alla norma EN 61000-6-2), instradare sempre il cavo Ethernet Cat 5 lontano dalle linee di alimentazione ad alta corrente e dai cavi di uscita dei VFD. Utilizzare connettori RJ45 schermati per mantenere l'integrità del segnale in ambienti industriali caratterizzati da elevati livelli di disturbo.

• Integrità della connessione al bus: Assicurarsi che il modulo sia saldamente agganciato alla guida DIN e che i connettori del bus PC104 montati lateralmente siano puliti e privi di residui prima di collegare il modulo alla CPU CX1020. Una connessione allentata del bus può causare errori intermittenti di "Time-Out" nella comunicazione TwinCAT.

• Spazio per la dissipazione termica: Mantenere la posizione di installazione raccomandata per consentire la convezione verticale. Poiché il modulo funziona fino a 55 Celsius, garantire un flusso d'aria libero nella parte superiore e inferiore del modulo previene punti caldi localizzati che potrebbero ridurre le velocità di trasferimento dei dati.

Vantaggi tecnici

Il CX1020-N060 è progettato per garantire una lunga durata negli ambienti difficili, offrendo una notevole resistenza alle vibrazioni e agli urti (EN 60068-2-6/27). Ciò lo rende una scelta ideale per unità di automazione mobili o macchinari soggetti a sollecitazioni meccaniche costanti. La capacità di funzionare con un'umidità del 95% senza condensa assicura l'affidabilità in climi diversi, dagli stabilimenti di produzione tropicali ai centri logistici refrigerati. Utilizzando l'interfaccia modulare della "serie N", gli utenti ottengono la flessibilità necessaria per ampliare i requisiti di rete senza sostituire l'unità di elaborazione principale, proteggendo così l'investimento a lungo termine.
