EK1122-0080 BECKHOFF Giunzione EtherCAT a 2 porte con connessione rapida Hot Connect

Panoramica del prodotto

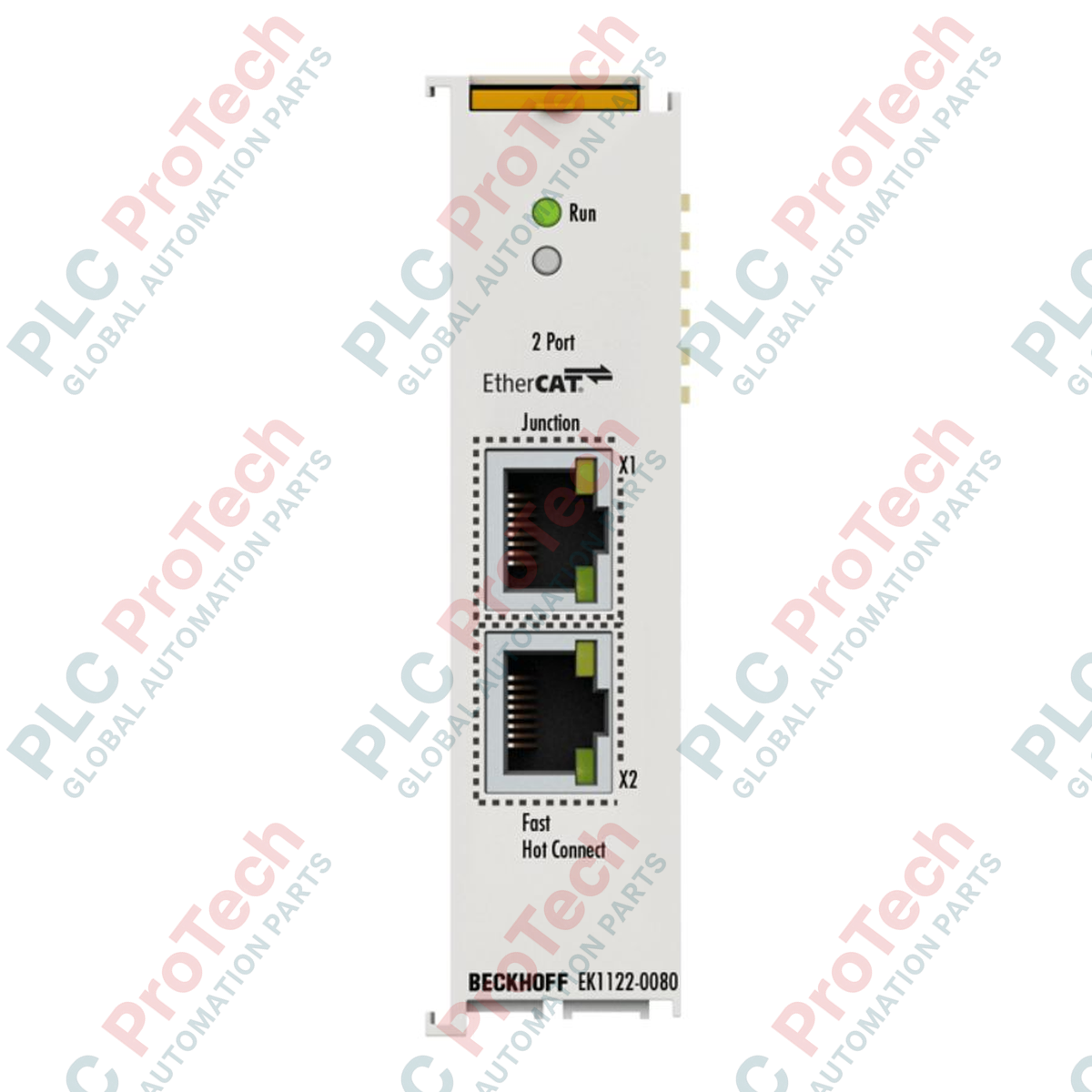

L' EK1122-0080 (EK1122-0080) è un terminale giunto EtherCAT a 2 porte specializzato, progettato per architetture di automazione modulari avanzate. Grazie alla tecnologia Fast Hot Connect , questo modulo consente di collegare e scollegare rapidamente i segmenti EtherCAT, riducendo significativamente il tempo di sincronizzazione necessario quando si cambiano gli utensili o si riconfigurano parti modulari della macchina. In settori industriali dinamici, come il cambio utensili robotizzato, la produzione di semiconduttori e le linee di assemblaggio flessibili, l' EK1122-0080 funge da punto di accoppiamento fondamentale. Consentendo il ripristino quasi istantaneo della comunicazione tra le stazioni, riduce al minimo le interruzioni del ciclo e massimizza la produttività in ambienti ad alta velocità e con topologie variabili.

Configurazione tecnica

L' EK1122-0080 funge da giunto trasparente all'interno del segmento EtherCAT e utilizza due interfacce RJ45 per consentire la diramazione di linee EtherCAT aggiuntive. A differenza dei coupler standard, la variante -0080 è ottimizzata per la velocità e offre un ritardo interno minimo di circa 1 microsecondo. L'hardware è alloggiato in un compatto involucro in policarbonato da 24 mm, alimentato direttamente tramite l'E-bus. Supporta distanze fino a 100 metri tra le stazioni utilizzando cavi schermati Cat.5 (o superiori). La funzionalità "Fast Hot Connect" è integrata a livello hardware nel livello fisico del terminale, pertanto per le operazioni di base del giunto non è richiesta alcuna configurazione software. Inoltre, grazie alla certificazione ATEX II 3 G, questo modulo è omologato per l'installazione in aree pericolose in cui possono essere presenti gas esplosivi (Zona 2).

Specifiche tecniche

Domande frequenti tecniche

Qual è la differenza principale tra EK1122 ed EK1122-0080?

L'EK1122-0080 dispone specificamente di circuiti  Fast Hot Connect . Sebbene entrambi funzionino come junction a 2 porte, la versione -0080 è progettata per ridurre il tempo di attivazione del collegamento dei gruppi di slave EtherCAT, rendendola la scelta preferita per i sistemi in cui i moduli della macchina vengono sostituiti frequentemente durante il funzionamento.

Questo junction richiede un indirizzo IP dedicato o una configurazione software?

No, non è necessaria alcuna configurazione. Il  EK1122-0080 funziona come dispositivo EtherCAT trasparente. Il controller master rileva automaticamente il junction e tutti i dispositivi downstream collegati tramite il processo di enumerazione automatica del protocollo EtherCAT.

Il dispositivo EK1122-0080 può essere utilizzato in ambienti con elevato rumore elettrico?

Sì, il modulo è conforme alle norme EN 61000-6-2 e EN 61000-6-4 in materia di immunità e emissioni EMC industriali. Tuttavia, per mantenere la velocità di trasferimento di 100 Mbit/s su 100 metri, è necessario utilizzare cavi Ethernet schermati di alta qualità (min. Cat.5).

Guida alla progettazione e all'installazione

Pianificazione della topologia Fast Hot Connect:

Quando si progetta un sistema Fast Hot Connect, assicurarsi che il master EtherCAT supporti la funzione Fast Hot Connect. Per ottenere i tempi di connessione più rapidi possibili, posizionare il  EK1122-0080 il più vicino possibile all'interfaccia di aggancio. Limitare il numero di nodi nel gruppo "Hot Connect" per mantenere velocità di sincronizzazione ottimali.

Schermatura e messa a terra nelle zone ATEX:

Nelle applicazioni che richiedono la conformità ATEX (Ex nA), la guida DIN da 35 mm deve essere collegata a una terra funzionale pulita. Utilizzare lo specifico collegamento push-in per il cablaggio, così da garantire un contatto resistente alle vibrazioni. Assicurarsi che i connettori RJ45 siano completamente inseriti e che la schermatura del cavo sia continua lungo il punto di giunzione, per prevenire tensioni transitorie negli ambienti pericolosi.

Montaggio meccanico e spaziatura:

Il modulo utilizza un collegamento a doppia fessura e chiave per il montaggio affiancato. Sebbene il  EK1122-0080 supporti posizioni di installazione variabili, per una dissipazione ottimale del calore è consigliato il montaggio verticale. Assicurarsi che i LED di segnalazione rimangano visibili per la diagnostica sul campo, poiché forniscono informazioni critiche in tempo reale sullo stato di Link/Activity di entrambe le porte.
