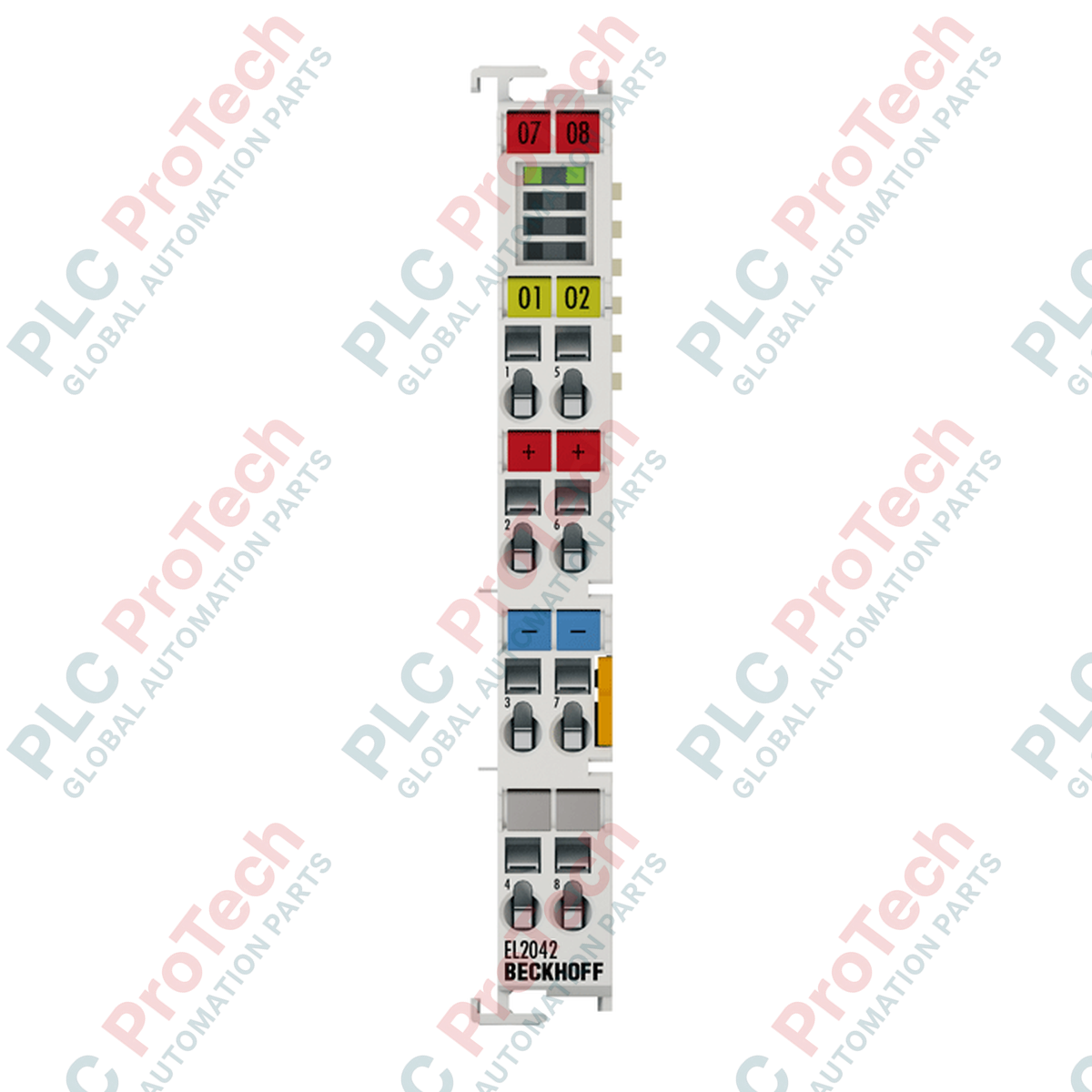

EL2042 Morsetto di uscita digitale a 2 canali 24 VDC 4A ad alta corrente

Panoramica del prodotto

Il EL2042 (EL2042) è un terminale di uscita digitale a 2 canali ad alta capacità, progettato per il sistema I/O EtherCAT e specificamente pensato per azionare carichi industriali pesanti. Mentre i terminali di uscita standard spesso raggiungono al massimo 0,5 A, il EL2042 fornisce 4,0 A per canale, o fino a 8,0 A tramite collegamento in parallelo. In applicazioni impegnative come il controllo di valvole idrauliche, l'avviamento di grandi motori CC e gli elementi riscaldanti ad alta intensità, questo terminale fornisce la potenza necessaria senza ricorrere a relè intermedi. Grazie alla diagnostica avanzata per il rilevamento di cortocircuiti e circuiti aperti, l'EL2042 migliora l'affidabilità del sistema fornendo un feedback in tempo reale al controllore e riducendo significativamente i tempi di risoluzione dei problemi nelle operazioni di produzione attive 24 ore su 24, 7 giorni su 7.

Configurazione tecnica

L'EL2042 utilizza una tecnologia di collegamento a 3 fili, che consente il collegamento diretto dei carichi senza morsetti aggiuntivi per la messa a terra o la distribuzione dell'alimentazione. Gli stadi di uscita sono completamente protetti contro i cortocircuiti e progettati per gestire senza difficoltà carichi resistivi, induttivi e lampade. Una caratteristica tecnica distintiva è l'elevata energia di interruzione, pari a < 1,7 J per canale, che consente di dissipare in sicurezza l'energia accumulata nelle grandi bobine induttive durante lo spegnimento. Il modulo funziona con un tempo di risposta rapido (TON: 40 µs) e offre un isolamento elettrico di 500 V tra la logica E-bus e il potenziale di campo. Il design ad alta densità rientra in un alloggiamento standard da 12 mm, mantenendo l'ingombro compatto del blocco terminale EtherCAT e fornendo al contempo una notevole potenza in uscita.

Specifiche tecniche

Domande frequenti tecniche

Come si configura il terminale per il funzionamento in parallelo a 8,0 A?

Per ottenere un'uscita di 8,0 A, entrambi i canali di uscita devono essere collegati in parallelo allo stesso carico e commutati simultaneamente nel programma PLC TwinCAT. Poiché l'EL2042 è protetto contro i cortocircuiti e dispone della funzione di commutazione sincronizzata, può condividere in sicurezza la corrente di carico tra entrambi gli interruttori a semiconduttore interni.

Qual è il vantaggio della diagnostica integrata "Circuito aperto"?

La funzione di diagnostica dei circuiti aperti consente al PLC di rilevare se un filo si è spezzato o se un carico, come una bobina di solenoide, si è guastato, anche quando l'uscita è nello stato "OFF". Ciò consente di generare immediatamente un allarme prima che la macchina avvii un ciclo, prevenendo potenziali danni meccanici o cicli di produzione sprecati.

Questo terminale richiede un'alimentazione separata?

L'EL2042 preleva la corrente di uscita dai contatti di alimentazione del blocco terminale EtherCAT. Data l'elevata capacità di corrente, fino a 8,0 A, è fondamentale assicurarsi che il terminale di alimentazione a monte, come un EL9100 o un EK1100, e il carico di corrente totale sulla barra dei contatti di alimentazione non superino il limite massimo di 10 A.

Guida all'ingegneria e all'installazione

• Gestione termica: Quando entrambi i canali funzionano alla capacità massima di 4,0 A, il terminale genera calore interno. Assicurarsi che l'armadio elettrico disponga di una ventilazione adeguata e che la temperatura di esercizio non superi i 60 deg C. Se si utilizzano più unità EL2042 affiancate a pieno carico, considerare l'uso di una ventola o prevedere uno spazio tra le unità per evitare l'intervento della protezione termica.

• Requisiti di cablaggio: A causa della corrente di 4,0 A per canale, assicurarsi che la sezione dei cavi utilizzati sia sufficiente a prevenire cadute di tensione. Il terminale supporta cavi rigidi o intrecciati fino a 2,5 mm quadrati (AWG 14). Per i conduttori flessibili si consiglia l'uso di capicorda con sezione di 1,5 mm quadrati, per garantire un collegamento resistente alle vibrazioni.

• Protezione dei carichi induttivi: Sebbene l'EL2042 abbia un'elevata capacità di energia di interruzione pari a 1,7 J, carichi induttivi molto grandi, come i grandi magneti dei freni, possono comunque produrre una notevole forza controelettromotrice. In questi casi, l'installazione di un diodo di ricircolo esterno direttamente sul carico può contribuire a proteggere i componenti interni del terminale e a ridurre le interferenze elettromagnetiche (EMI).
