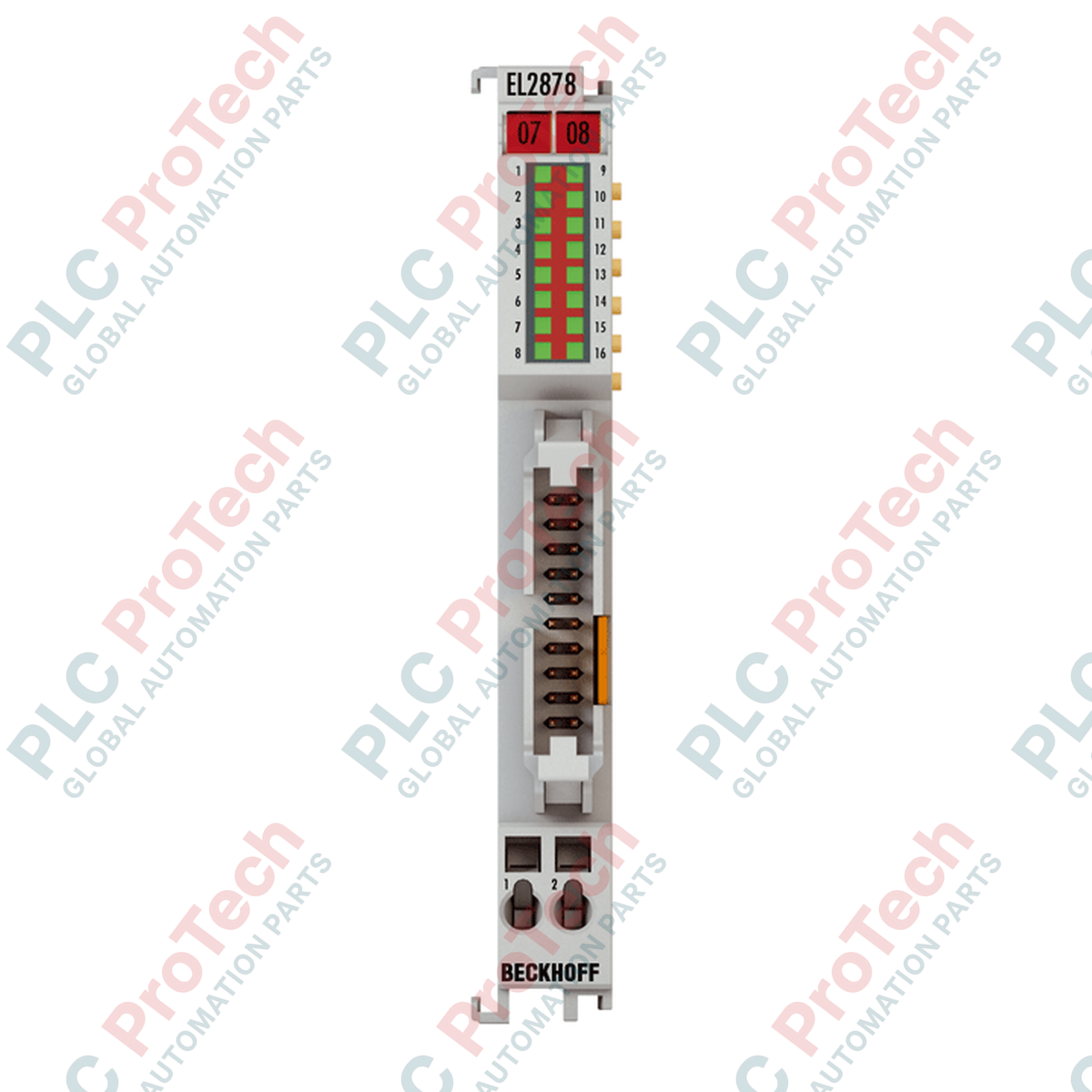

EL2878-0005 BECKHOFF Morsetto di uscita digitale a 8 canali con collegamento tramite cavo piatto

Panoramica del prodotto

Il EL2878-0005 (EL28780005) è un terminale EtherCAT ad alta densità progettato per semplificare il cablaggio in quadri di controllo complessi. Questo modulo di uscita digitale a 8 canali funziona a 24 V CC ed è progettato specificamente con un interfaccia per cavo piatto. Utilizzando la tecnologia dei cavi piatti, l'EL2878-0005 riduce significativamente i tempi di installazione e minimizza il rischio di errori di cablaggio durante il collegamento a moduli di transizione o a gruppi di sensori/attuatori. La diagnostica integrata per il monitoraggio della tensione di alimentazione garantisce che il controllore venga avvisato immediatamente delle irregolarità di alimentazione, rendendo questo componente essenziale per sistemi industriali B2B ad alta disponibilità, come quelli per l'assemblaggio di semiconduttori, le apparecchiature di test automatizzate e la produzione elettronica.

Architettura hardware e logica diagnostica

L'architettura EL2878-0005 è ottimizzata per la distribuzione rapida dei segnali. A differenza dei terminali standard che utilizzano singoli connettori push-in, questo modulo presenta un'intestazione per cavi piatti AWG 28 con passo di 1,27 mm. Ognuno degli 8 canali può erogare fino a 0,5 A di corrente e il modulo è completamente protetto contro i cortocircuiti.

Una distinzione tecnica fondamentale della variante -0005 è la diagnostica integrata della tensione di alimentazione. Il terminale monitora il potenziale di campo e comunica lo stato al master EtherCAT. Se l'alimentazione di campo a 24 V CC scende al di sotto di una soglia critica o viene disconnessa, viene attivato il bit diagnostico nell'immagine di processo. Ciò consente una manutenzione predittiva e una rapida risoluzione dei problemi, poiché il PLC può distinguere tra un guasto logico e una perdita di alimentazione sul lato campo.

Specifiche tecniche

FAQ tecniche

Quali sono i vantaggi del collegamento con cavo piatto?

Il cavo piatto consente la "terminazione multipla", con la quale è possibile collegare 8 canali con un'unica operazione. È ideale per le macchine con un'elevata densità di I/O, poiché elimina la necessità di spelare manualmente e terminare singolarmente 16-24 fili, inclusi i fili di terra, a livello del terminale.

Come si comporta la protezione dai cortocircuiti?

In caso di cortocircuito, la corrente di uscita è generalmente limitata a < 2 A. Il modulo è progettato per proteggere i propri circuiti interni e il cavo piatto dai danni termici, riprendendo automaticamente il funzionamento una volta eliminato il guasto.

Questo modulo fornisce alimentazione al campo tramite i contatti di alimentazione?

No. L' EL2878-0005 non dispone di contatti di alimentazione (le lame metalliche laterali presenti su molti terminali Beckhoff). L'alimentazione a 24 V CC deve essere fornita tramite l'interfaccia del cavo piatto o i pin di alimentazione specifici definiti nel manuale.

Guida alla progettazione e all'installazione

• Scelta del cavo piatto: Utilizzare cavi piatti standard AWG 28 con passo di 1.27 mm (0.050") . Assicurarsi che il connettore IDC (connettore a perforazione dell'isolante) utilizzato sia di alta qualità e correttamente crimpato con un attrezzo dedicato per prevenire contatti intermittenti o un'elevata resistenza.

• Gestione dei carichi induttivi: Sebbene il modulo possa gestire un'energia di interruzione fino a 150 mJ, per carichi induttivi elevati, come solenoidi per impieghi gravosi o contattori di grandi dimensioni, è buona prassi installare un diodo di ricircolo esterno vicino al carico per ridurre al minimo le interferenze elettromagnetiche e lo stress termico sul terminale.

• Messa a terra e interferenze elettromagnetiche: Poiché i cavi piatti non sono schermati, evitare di posarli parallelamente a linee CA ad alta corrente o ai cavi dei motori con VFD. Mantenere una distanza di almeno 10 cm oppure utilizzare una canalina metallica collegata a terra per prevenire la diafonia tra i segnali di uscita digitali e i circuiti di alimentazione.

Vantaggi per la progettazione

Il EL2878-0005 è la scelta preferita dagli ingegneri che desiderano ottimizzare lo spazio nel quadro e la velocità di assemblaggio. Il suo profilo sottile di 12 mm racchiude 8 canali di uscite con capacità diagnostiche, offrendo un vantaggio significativo in termini di densità. La presenza della protezione contro l'inversione di polarità e un elevato grado di isolamento elettrico di 500 V garantiscono che le anomalie sul lato campo non si propaghino alla sensibile logica E-bus. Con un rapido tempo di attivazione di 60 microsecondi , questo terminale fornisce la risposta rapida necessaria per una sincronizzazione industriale precisa, semplificando al contempo il livello fisico della rete di automazione.
