EL3022 BECKHOFF Morsetto di ingresso analogico differenziale a 2 canali 4–20 mA

Panoramica del prodotto

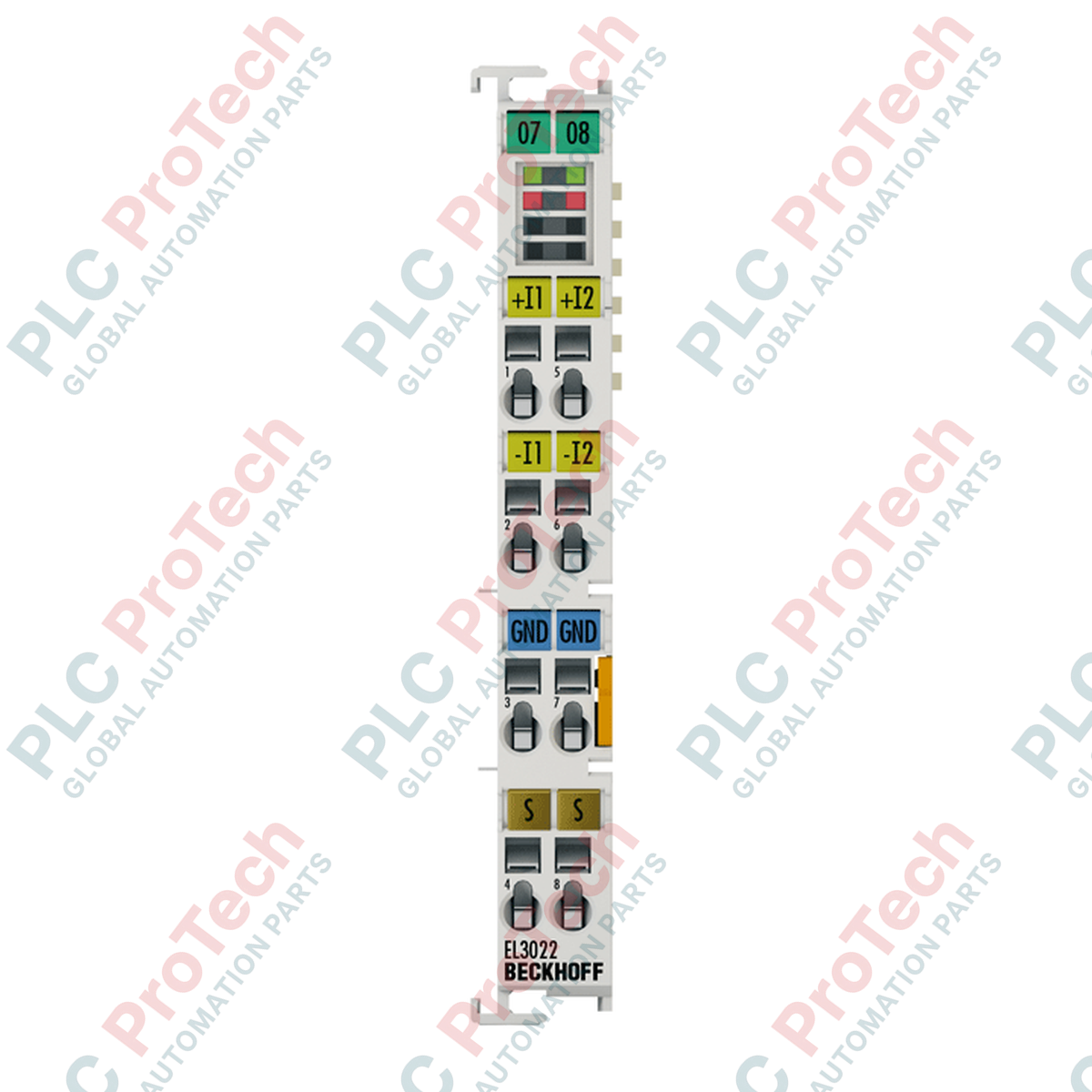

Il EL3022 (EL3022) è un terminale di ingresso analogico professionale a 2 canali progettato per il sistema I/O EtherCAT. È progettato specificamente per elaborare segnali di corrente da 4 a 20 mA utilizzando la tecnologia di ingresso differenziale. A differenza dei moduli a ingresso single-ended, gli ingressi differenziali dell'EL3022 offrono una migliore reiezione del rumore ed eliminano le interferenze dovute ai loop di massa, rendendolo la soluzione B2B ideale per misurazioni ad alta precisione in ambienti industriali elettricamente rumorosi. Grazie a una risoluzione di 12 bit e al filtraggio integrato del segnale, questo terminale è essenziale per il monitoraggio di processi critici, tra cui la rilevazione di pressione, portata e livello nei settori chimico, energetico e manifatturiero.

Architettura hardware e vantaggi dell'ingresso differenziale

L'architettura dell' EL3022 si basa sui suoi due ingressi differenziali indipendenti. Misurando la differenza di tensione tra due linee di segnale anziché facendo riferimento a una massa comune, il modulo può annullare efficacemente il rumore di modo comune che spesso affligge i cavi lunghi negli impianti industriali. Supporta una tensione di modo comune ($U_{CM}$) fino a 10 V, offrendo una notevole flessibilità in diverse topologie di cablaggio sul campo.

Il terminale dispone di un filtro hardware da 1 kHz e di filtri FIR/IIR attivabili via software per garantire la stabilità del segnale. I dati vengono convertiti mediante un processo di multiplexing con un tempo predefinito di 0,625 ms, assicurando un flusso costante di dati di alta qualità al master EtherCAT. Il modulo è alloggiato in un contenitore standard in policarbonato da 12 mm, con isolamento elettrico da 500 V per proteggere il backplane E-bus dalle sovratensioni provenienti dal lato campo.

Specifiche tecniche

Domande frequenti tecniche

Perché scegliere l'ingresso differenziale dell'EL3022 invece di un modello single-ended?

Gli ingressi differenziali sono essenziali quando i sensori si trovano lontano dal controller o quando i sensori e il PLC operano a potenziali di massa diversi. L' EL3022 ignora il rumore che compare in modo identico su entrambi i fili del segnale, garantendo che il convertitore a 12 bit elabori solo i dati effettivi del sensore.

Questo terminale richiede un'alimentazione esterna?

La logica e la comunicazione dell'EL3022 sono alimentate tramite l' E-bus. Tuttavia, il loop di corrente da 4–20 mA dei sensori richiede in genere un'alimentazione esterna a 24 V CC, che può essere distribuita tramite terminali di alimentazione separati nel segmento EtherCAT.

È possibile monitorare un guasto del sensore?

Sì. Poiché il segnale utilizza lo standard dello "zero attivo" a 4 mA, qualsiasi lettura di 0 mA (o significativamente inferiore a 4 mA) indica un'interruzione del cavo o un malfunzionamento del sensore. L'EL3022 supporta il monitoraggio dei valori limite per automatizzare questi avvisi diagnostici nell'ambiente TwinCAT.

Guida alla progettazione e all'installazione

• Cablaggio per la massima precisione: Utilizzare cavi schermati a doppino intrecciato per tutti i collegamenti differenziali. Per massimizzare le capacità di reiezione del rumore dell'EL3022, la schermatura deve essere collegata alla terra funzionale (FE) sul lato del terminale mediante un morsetto per schermatura a bassa impedenza.

• Configurazione del filtro: Per variabili di processo a variazione lenta (come la temperatura o i livelli dei serbatoi), attivare il filtro FIR tramite le impostazioni CoE (CANopen over EtherCAT) per ottenere un segnale fortemente livellato. Per i processi più dinamici, il filtro IIR offre una risposta più rapida con un'efficace soppressione del rumore.

• Manutenzione e sostituzione: L'EL3022 dispone di un livello di cablaggio estraibile (serie ES). Ciò consente di rimuovere la morsettiera senza scollegare i singoli fili, facilitando gli interventi rapidi e riducendo al minimo il rischio di errori di cablaggio durante la sostituzione del modulo.

Vantaggi progettuali

L' EL3022 è una soluzione robusta per i problemi di integrità dei segnali analogici. La sua risoluzione di 12 bit offre una precisione sufficiente per le applicazioni industriali standard, mentre la certificazione ATEX ne consente l'impiego sicuro in aree pericolose della Zona 2. La conformità alla norma EN 61000-6-2/4 garantisce che il terminale rimanga operativo in ambienti caratterizzati da forti interferenze elettromagnetiche. Per i costruttori di macchine e gli integratori di sistemi B2B, l'EL3022 offre un'interfaccia affidabile e certificata a livello globale che semplifica l'integrazione di strumentazione analogica sofisticata nell'ecosistema EtherCAT.
