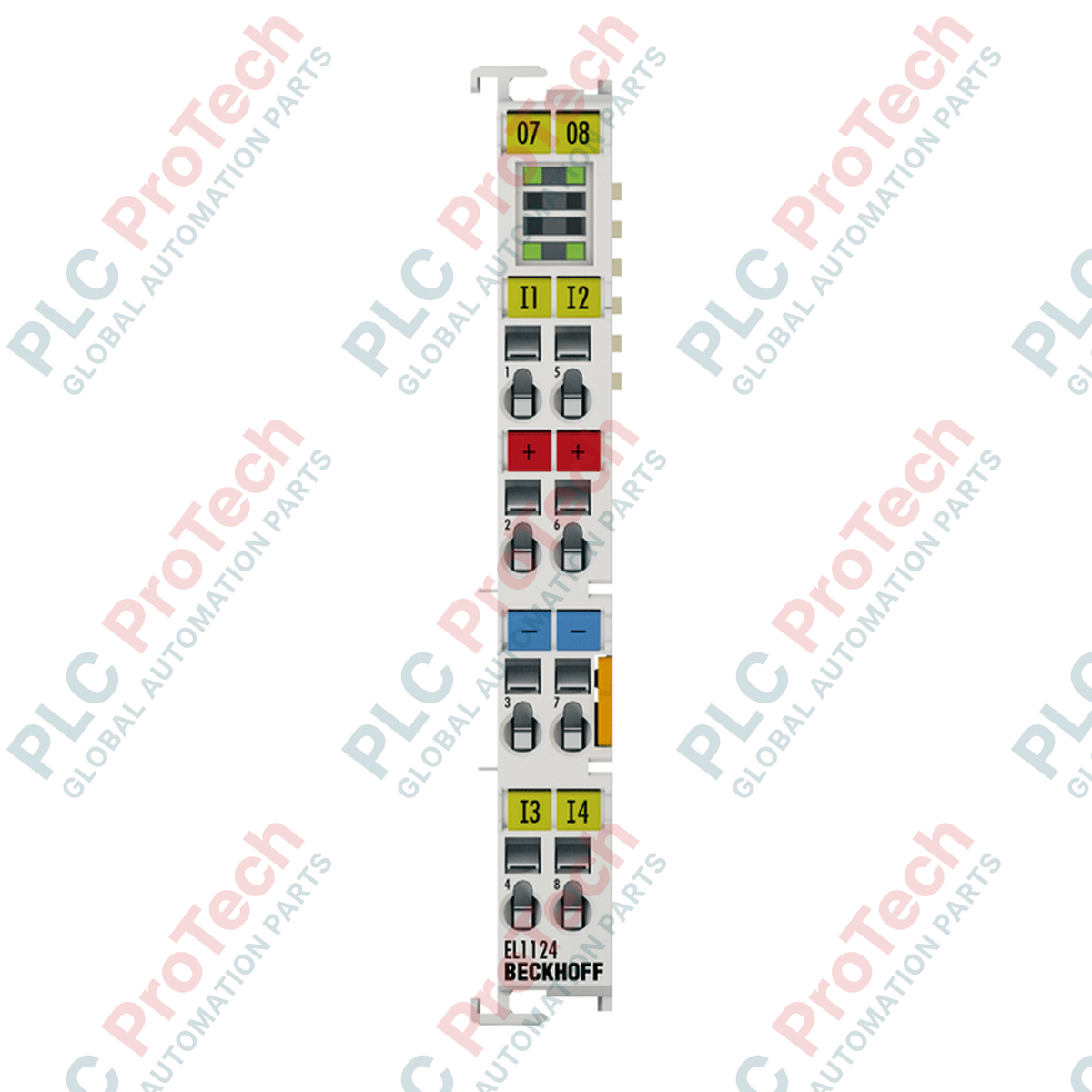

EL1124-0030 BECKHOFF Morsetto di ingresso digitale ultrarapido a 4 canali 5 V CC

Panoramica del prodotto

Il EL1124-0030 (EL11240030) è un terminale di ingresso digitale a 4 canali ad alta velocità progettato per il sistema I/O EtherCAT, specificamente progettato per livelli logici di 5 V CC. Dotato di un filtro hardware eccezionalmente rapido di 0.05 µs, questo terminale è pensato per applicazioni industriali B2B che richiedono il rilevamento quasi istantaneo dei segnali, come il conteggio ad alta velocità, l'analisi della modulazione di larghezza degli impulsi (PWM) e l'interfacciamento con sensori CMOS o a livello TTL veloci. Il EL1124-0030 consente di integrare segnali elettronici a bassa tensione direttamente nella rete EtherCAT ad alta velocità senza la necessità di convertitori di livello del segnale.

Architettura hardware e tecnologia CMOS veloce

L'architettura del EL1124-0030 si basa sulla tecnologia di ingresso Fast CMOS. Ciò consente al modulo di rilevare segnali "1" con tensioni fino a > 2.4 V, rendendolo pienamente compatibile con le famiglie logiche TTL standard e CMOS a 5 V. La corrente di ingresso ultra bassa di 50 µA garantisce un carico minimo sulla sorgente del segnale, aspetto fondamentale quando si interfacciano circuiti elettronici delicati o uscite ad alta impedenza.

Sebbene il terminale sia fisicamente compatto (larghezza di 12 mm), offre isolamento galvanico di 500 V tra il potenziale di campo e l'E-bus. Questa barriera protettiva garantisce che il rumore ad alta frequenza o i guasti elettrici sul lato logico a 5 V non interferiscano con il controllore principale o con altri moduli EtherCAT del segmento.

Specifiche tecniche

Domande frequenti tecniche

Quanto è più veloce il filtro da 0.05 µs rispetto ai terminali standard?

Un terminale di ingresso digitale standard (come l'EL1008) ha in genere un tempo di filtro di 3.0 ms. Il EL1124-0030 è circa 60,000 volte più veloce, consentendo di catturare microimpulsi che gli I/O standard non riuscirebbero completamente a rilevare.

Posso utilizzare questo terminale con segnali a 24 V CC?

No. L'applicazione di 24 V CC al EL1124-0030 probabilmente danneggerebbe i circuiti di ingresso CMOS veloci. Questo terminale è progettato esclusivamente per una tensione nominale di 5 V CC. Per applicazioni a 24 V, utilizzare la serie EL10xx o EL11xx.

Qual è il vantaggio della tecnologia di connessione a 3 fili?

La tecnologia a 3 fili consente di fornire un'alimentazione dedicata a 5 V e la massa (GND) direttamente dal terminale al sensore. È ideale per sensori di prossimità o encoder a 5 V che richiedono una fonte di alimentazione locale stabile per funzionare.

Guida alla progettazione e all'installazione

• Integrità del segnale: Data la risposta ultra rapida di 0.05 µs, il terminale è altamente sensibile alle interferenze elettromagnetiche (EMI). Utilizzare sempre cavi schermati per le linee di segnale a 5 V e collegare lo schermo a terra nel punto di ingresso nell'armadio per evitare che il rumore ad alta frequenza attivi falsi ingressi.

• Selezione dell'alimentatore: Assicurarsi che l'alimentazione a 5 V CC per il lato di campo sia ben regolata e disaccoppiata. Un'ondulazione significativa sulla linea a 5 V può superare le soglie logiche (da 0.8 V a 2.4 V), causando stati del segnale instabili.

• Cablaggio e terminazione: Il terminale supporta il cablaggio innestabile (serie ES), consentendo la rimozione del blocco di contatti per una manutenzione più rapida. Utilizzare un cacciavite per azionare i morsetti a molla e assicurarsi che la lunghezza di spelatura sia di 8 to 9 mm per una connessione sicura.

Vantaggi ingegneristici

Il EL1124-0030 è uno strumento specializzato per applicazioni ingegneristiche ad alta dinamica. La sua capacità di elaborare segnali a 5 V con una latenza inferiore al microsecondo lo rende una scelta eccellente per attività di misurazione e sincronizzazione "al volo". Grazie alla certificazione ATEX Zona 2, può essere utilizzato in sicurezza in ambienti pericolosi, come laboratori di ricerca chimica o banchi di prova specializzati per carburanti. Per i costruttori di macchine B2B, questo terminale elimina i costi e la complessità delle schede esterne di condizionamento del segnale, offrendo un'interfaccia diretta nativa EtherCAT per i segnali elettronici più veloci del sistema.
