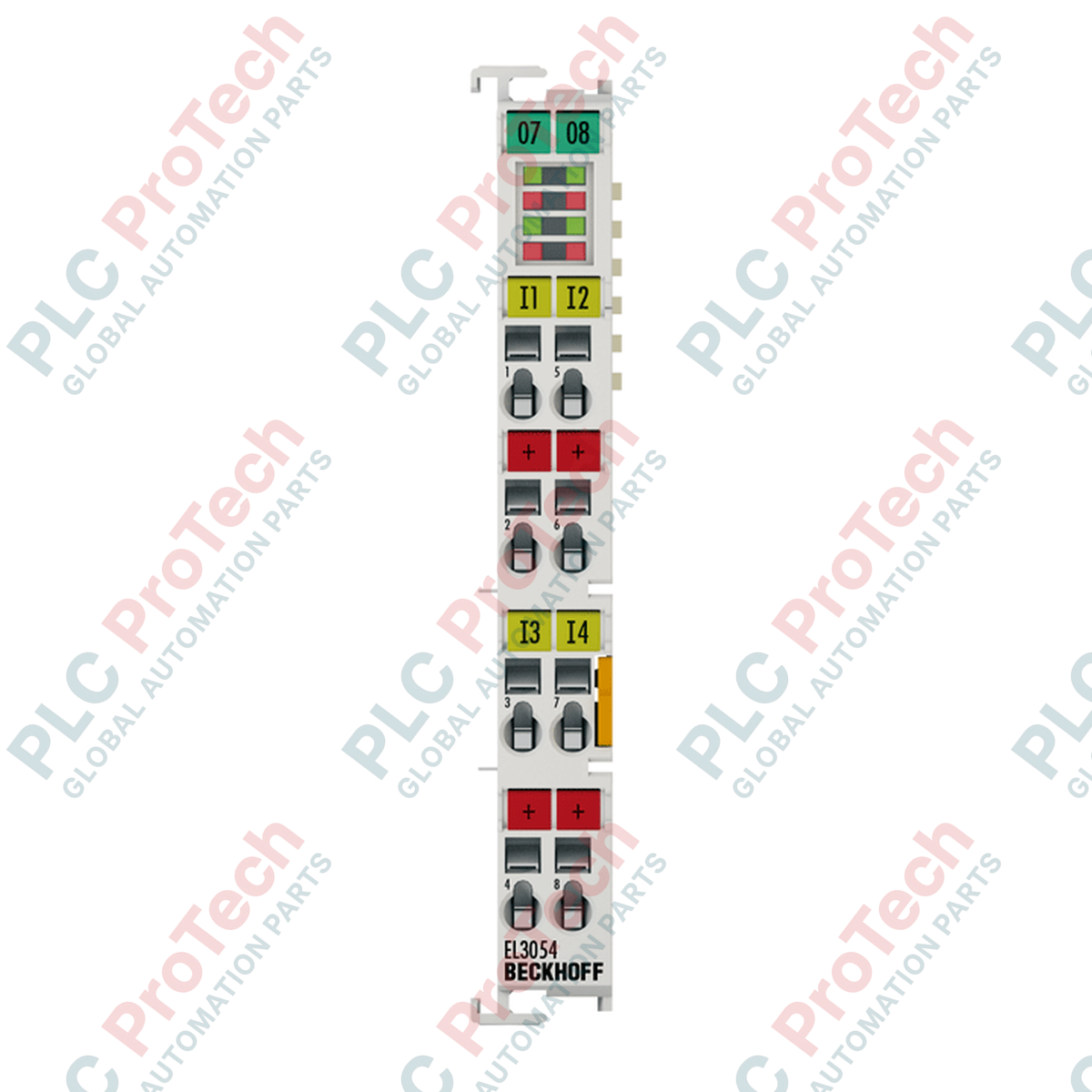

EL3054 BECKHOFF Morsetto di ingresso analogico a 4 canali 4–20 mA

Panoramica del prodotto

Il EL3054 (EL3054) è un terminale di ingresso analogico a 4 canali ad alta densità progettato per il sistema I/O EtherCAT. È stato progettato per elaborare segnali di corrente standard da 4 a 20 mA provenienti da dispositivi da campo come trasmettitori di pressione, sensori di livello e misuratori di portata. Grazie a una risoluzione di 12 bit, l'EL3054 offre una soluzione conveniente ma precisa per le applicazioni di automazione industriale B2B. La sua tecnologia single-ended consente di alloggiare quattro canali di ingresso indipendenti in un terminale compatto largo 12 mm , ottimizzando lo spazio sulla guida DIN. La diagnostica integrata e il filtraggio del segnale ne fanno una scelta affidabile per l'ingegneria di processo e la costruzione generale di macchinari.

Configurazione tecnica (analisi approfondita)

L' EL3054 funziona utilizzando un metodo di conversione con multiplexing, con un tempo di conversione predefinito di 0.625 ms. Questo lo rende adatto alle variabili di processo standard per le quali non è richiesta una sincronizzazione ad altissima velocità (Distributed Clocks). Per garantire la qualità del segnale in ambienti industriali rumorosi, il terminale dispone di filtri FIR (Finite Impulse Response) e IIR (Infinite Impulse Response) configurabili via software, oltre a una frequenza limite del filtro hardware di ingresso pari a 1 kHz.

Il terminale mappa i propri dati in un process image da 16 byte, supportando sia i formati standard sia quelli compatti. Include inoltre il monitoraggio dei valori limite, che consente l'attivazione interna dei bit di stato se un segnale supera le soglie definite dall'utente. L'unità è progettata per un impiego gravoso, con isolamento elettrico di 500 V e certificazione ATEX per l'installazione in aree pericolose della Zona 2.

Specifiche tecniche

FAQ tecniche

Qual è il vantaggio dell'elevata densità a 4 canali dell'EL3054?

Fornendo quattro canali in un unico alloggiamento da 12 mm , l'EL3054 riduce il numero totale di terminali necessari in un quadro elettrico. Questo è particolarmente vantaggioso per i costruttori di macchinari B2B che desiderano ridurre i costi dell'hardware e le dimensioni del quadro senza sacrificare il numero di I/O.

Questo terminale supporta il rilevamento della rottura del filo?

Sì. Poiché il campo del segnale inizia a 4 mA, qualsiasi lettura di corrente significativamente inferiore a questa soglia (ad esempio, 0 mA) viene immediatamente riconosciuta dal PLC come rottura del filo o guasto del sensore, fornendo una diagnostica di sicurezza integrata.

È necessaria la configurazione software per l'EL3054?

No, per il funzionamento di base non sono necessari indirizzi o configurazioni complesse; il terminale è "Plug and Play" all'interno della rete EtherCAT. Tuttavia, le funzioni avanzate come le impostazioni dei filtri FIR/IIR e i valori limite possono essere facilmente regolate tramite i parametri TwinCAT CoE (CanOpen over EtherCAT).

Guida all'ingegneria e all'installazione

• Cablaggio e integrità del segnale: Per i segnali analogici, è essenziale utilizzare cavi schermati . La schermatura deve essere collegata alla terra funzionale (FE) tramite una barra di schermatura o un morsetto a bassa impedenza all'ingresso del terminale, per evitare che le interferenze elettromagnetiche distorcano le misure a 12 bit.

• Collegamento single-ended: In una configurazione single-ended, tutti e quattro gli ingressi condividono una massa interna comune. Assicurarsi che i sensori collegati siano compatibili con questa architettura a riferimento comune, per evitare anelli di massa.

• Manutenzione: L'EL3054 supporta il cablaggio innestabile della serie ES, consentendo di rimuovere l'intero livello di cablaggio per la manutenzione o la sostituzione del terminale senza scollegare i singoli cavi dei sensori. Ciò riduce i tempi di fermo e previene errori di cablaggio durante gli interventi.

Vantaggi ingegneristici

L' EL3054 offre un equilibrio ideale tra densità e prestazioni. La sua risoluzione di 12 bit è sufficiente per la stragrande maggioranza delle attività di monitoraggio industriale, mentre il filtro di ingresso da 1 kHz attenua efficacemente il rumore elettrico ad alta frequenza. La conformità alla norma EN 61000-6-2/4 per la compatibilità elettromagnetica garantisce un funzionamento affidabile anche quando il terminale è installato vicino a componenti ad alta potenza come gli azionamenti a frequenza variabile. Per gli ingegneri, l'integrazione nell'ecosistema Beckhoff consente una mappatura senza soluzione di continuità dei valori analogici nelle variabili PLC, permettendo lo sviluppo rapido di applicazioni avanzate di monitoraggio e controllo.
