EL9227-9482 BECKHOFF Terminale di protezione da sovracorrente a 2 canali, 24 V CC

Panoramica del prodotto

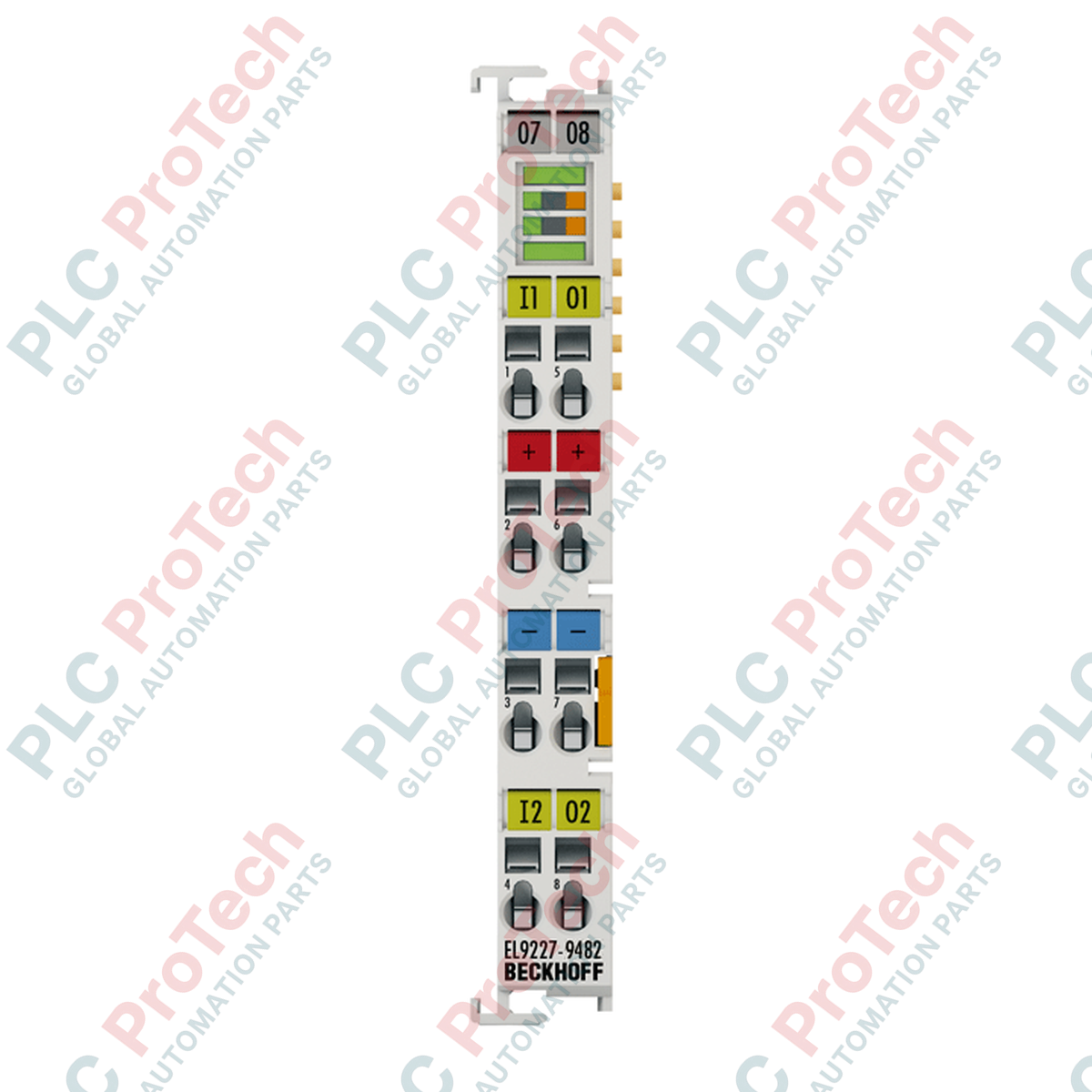

Il EL9227-9482 (EL 9227-9482) è un terminale avanzato di protezione da sovracorrente a 2 canali, progettato per proteggere i componenti di sistema a 24 V CC all'interno di un segmento I/O EtherCAT. Grazie alle funzionalità estese, questo modulo offre due canali indipendenti con correnti nominali asimmetriche rispettivamente di 8 A e 2 A. In ambienti di automazione sofisticati, come il confezionamento farmaceutico, le linee di assemblaggio di precisione e il controllo del movimento ad alte prestazioni, il EL9227-9482 funge da fusibile elettronico intelligente. A differenza degli interruttori termici tradizionali, offre caratteristiche di intervento programmabili, preallarmi di bassa tensione e uno spegnimento elettronico ad alta velocità, garantendo che i guasti localizzati non compromettano l'integrità dell'alimentazione dell'intero sistema di controllo.

Configurazione tecnica

L'architettura del EL9227-9482 è progettata per una gestione proattiva dell'alimentazione. Il canale 1 ha una corrente nominale di 8 A (protetto da un elemento fusibile rapido da 10 A) ed è inoltre instradato tramite i contatti di potenza, mentre il canale 2 ha una corrente nominale di 2 A (protetto da un elemento fusibile ritardato da 4 A). Il terminale include soglie di preallarme regolabili sia per il carico (50–100%) sia per la bassa tensione (17–24 V CC), consentendo al controller di attivare uno spegnimento sicuro prima che si verifichi un'interruzione totale dell'alimentazione. Le funzioni di sicurezza includono la protezione dall'inversione di polarità, lo spegnimento per sovratensione a ≥ 32 V CC e uno spegnimento posteriore regolabile a 3 livelli. Il modulo comunica direttamente al master EtherCAT, tramite l'E-bus, i dati sullo stato e sul consumo di corrente, utilizzando solo 80 mA di corrente interna.

Specifiche tecniche

FAQ tecniche

Quali sono le "funzionalità estese" dell'EL9227-9482 rispetto ai modelli standard?

Le funzionalità avanzate includono dati diagnostici altamente dettagliati disponibili tramite EtherCAT, come la misurazione della corrente in tempo reale per ciascun canale, soglie di avviso regolabili per tensione e carico e una logica di spegnimento a ritroso in 3 fasi per prevenire guasti riflessi in topologie di alimentazione complesse.

È possibile regolare manualmente la corrente di intervento sul modulo?

Le correnti nominali sono fissate a 8 A e 2 A per questo modello specifico, ma i livelli di avviso anticipato e i comportamenti di spegnimento sono parametrizzabili tramite la directory CoE (CanOverEtherCAT) nel software TwinCAT. I pulsanti LED sul lato anteriore consentono inoltre il reset manuale e la visualizzazione locale dello stato.

Qual è lo scopo degli elementi fail-safe integrati?

Gli elementi fail-safe (fusibili da 10 A e 4 A) forniscono un ulteriore livello di protezione basata sull'hardware in caso di guasto elettronico catastrofico all'interno del modulo, garantendo che il morsetto stesso non diventi un pericolo d'incendio né provochi un cortocircuito sul bus CC primario da 24 V.

Guida alla progettazione e all'installazione

Integrazione dei contatti di potenza (Canale 1):

Si noti che il Canale 1 (8 A) è instradato attraverso i contatti di potenza del morsetto. Ciò consente un'alimentazione diretta ai morsetti ELxxxx a valle nello stesso segmento. Assicurarsi che il carico di corrente totale sulla guida dei contatti di potenza non superi la corrente d'ingresso massima di 10 A del modulo. Utilizzare alimentatori di alta qualità da 24 V CC con margine sufficiente per gestire le correnti di spunto combinate di tutti gli attuatori collegati.

Cablaggio dei canali ad alta corrente:

Per l'uscita da 8 A, utilizzare una sezione del conduttore compresa tra almeno 1.5 mm² e 2.5 mm² (AWG 14–16) per ridurre al minimo la caduta di tensione e la generazione di calore nel punto di collegamento. La lunghezza di spelatura deve essere rigorosamente di 8–9 mm. I morsetti a molla sono progettati per mantenere un collegamento a tenuta di gas in presenza di vibrazioni, ma per i percorsi ad alta corrente sono preferibili conduttori rigidi o conduttori flessibili con terminali a crimpare, per ottenere la massima superficie di contatto.

Configurazione degli avvisi anticipati:

Per prevenire tempi di inattività non pianificati, configurare l'avviso anticipato del carico a circa l'80% nel progetto TwinCAT. In questo modo il PLC riceve un bit diagnostico che indica che il dispositivo collegato si sta avvicinando al proprio limite (a causa di usura meccanica o di un cortocircuito parziale), consentendo di eseguire la manutenzione predittiva prima che l' EL9227-9482 scolleghi fisicamente il circuito. Dopo lo spegnimento, il modulo richiede un tempo di attesa di ≥ 10 secondi per consentire il raffreddamento termico prima di poter avviare un reset.
