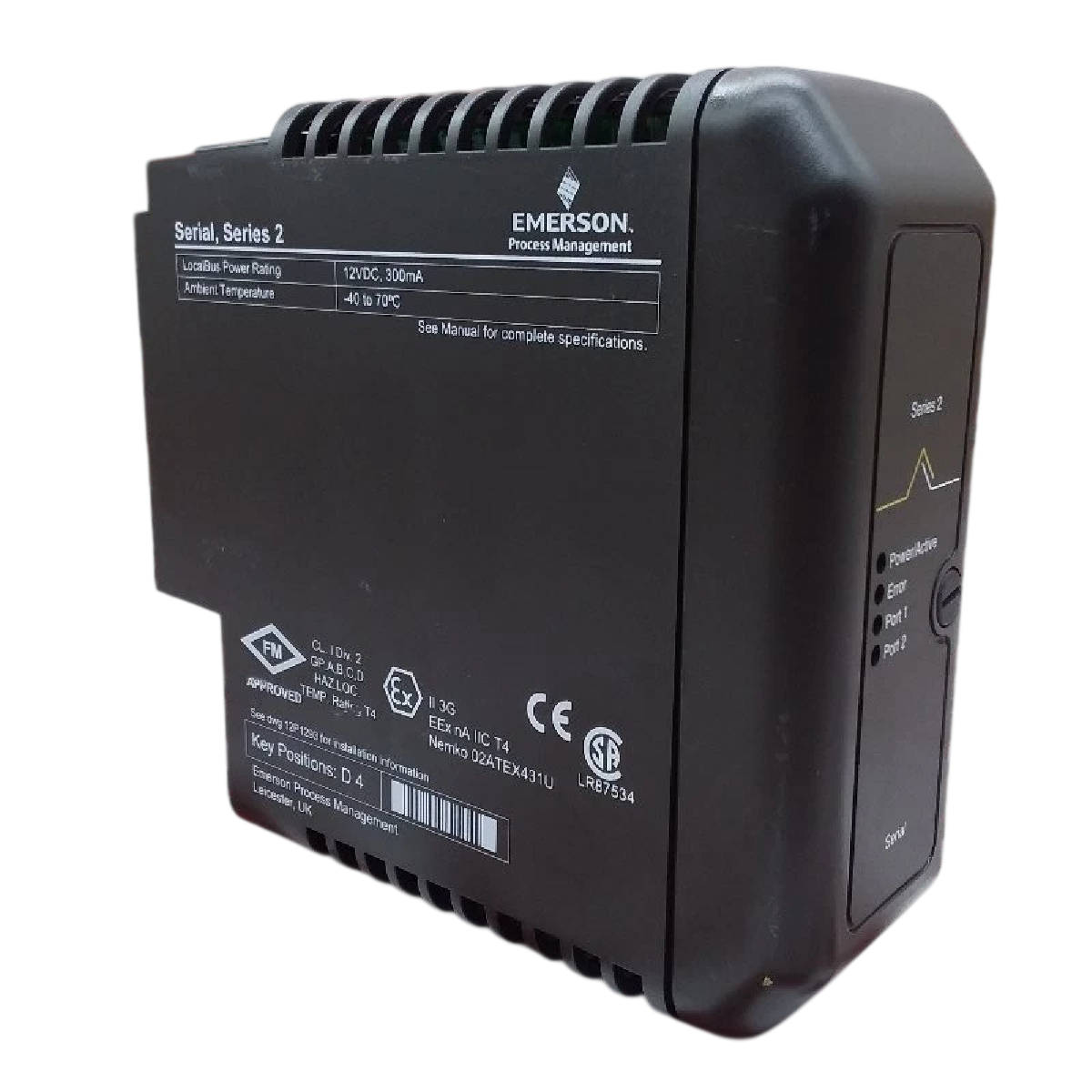

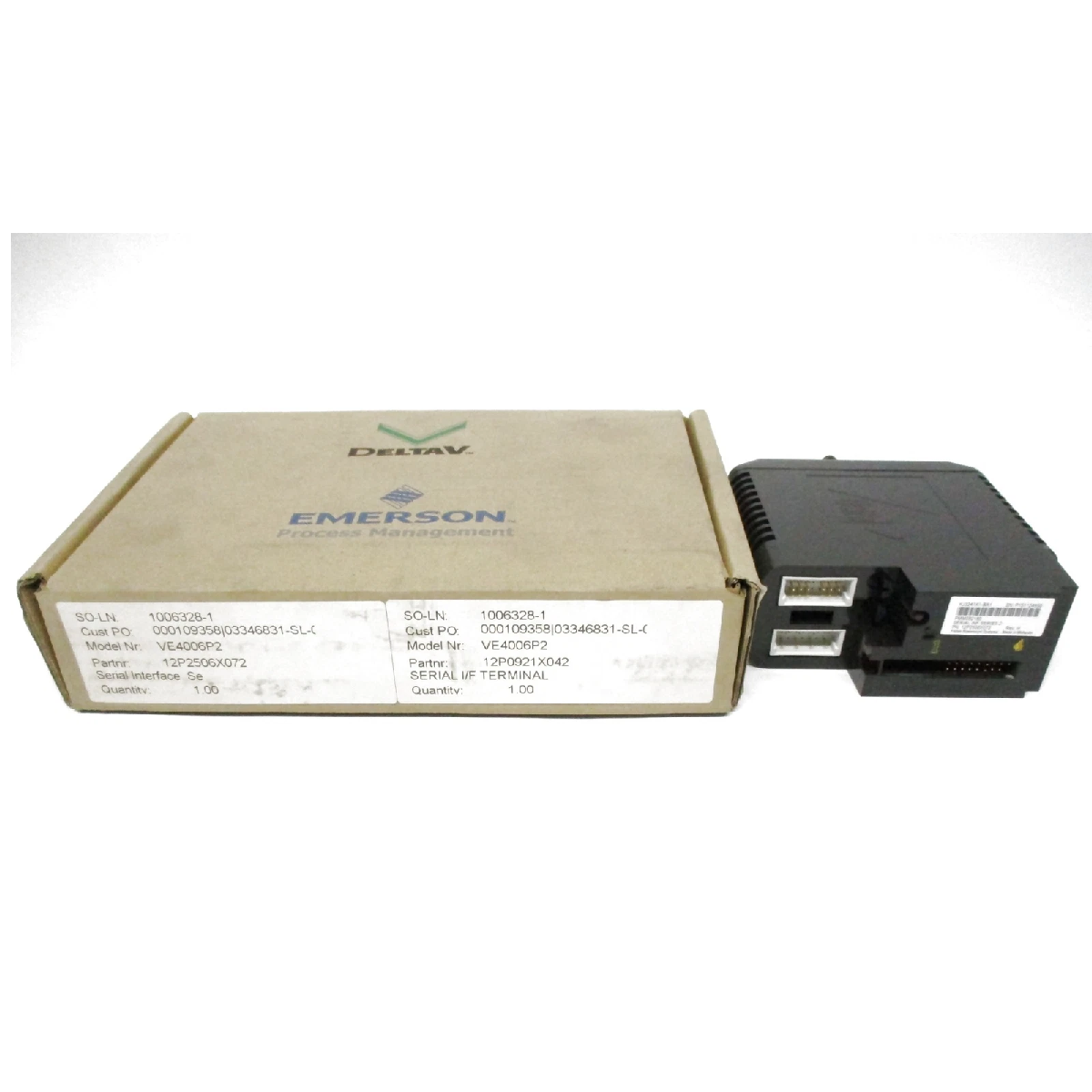

Emerson VE4006P2 KJ3241X1-BA1 Scheda di interfaccia seriale serie M

SKU VE4006P2 KJ3241X1-BA1

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: Emerson
Product No.: VE4006P2 KJ3241X1-BA1
Country of origin:United States
Product Type: Scheda di interfaccia seriale
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 180g
Dimensions: 5,1 cm x 12,7 cm x 12,7 cm
Shipping port: Xiamen
Warranty: 12 months

Descrizione

La Emerson KJ3241X1-BA1 (indicata anche come VE4006P2) è una scheda di interfaccia seriale progettata per la piattaforma di automazione DeltaV serie M. Questo modulo Serie 2 dispone di due porte di comunicazione, consentendo l'integrazione con vari dispositivi di campo tramite più protocolli. Supporta la comunicazione RS232, RS422/485 half-duplex e RS422/485 full-duplex, offrendo flessibilità per lo scambio di dati industriali. Ogni porta è isolata elettricamente dal sistema e dalle altre porte per garantire l'integrità del segnale e la protezione in ambienti di processo impegnativi.

Caratteristiche

Scheda di interfaccia seriale serie M con configurazione a 2 porte
Include 1 scheda di interfaccia e 1 morsettiera simplex
Supporta la comunicazione RS232, RS422/485 half-duplex e full-duplex
Isolamento elettrico tra le porte e il sistema
Parità configurabile: pari, dispari o nessuna
Sistema di codifica a chiave rotante (posizione chiave: D4) per la compatibilità con la morsettiera
Supporta fino a 32 set di dati (16 per porta)

Applicazioni

Sistemi di controllo distribuito (DCS)
Automazione dei processi e comunicazione industriale
Integrazione dei dispositivi di campo e acquisizione di dati seriali
Controllo di supervisione e monitoraggio dei dati

Specifiche tecniche

Parametro	Specifica
Modello	KJ3241X1-BA1 (VE4006P2)
Marchio	Emerson DeltaV
Tipo di prodotto	Scheda di interfaccia seriale serie M
Porte	2
Tipi di porta	RS232, RS422/485 half-duplex, RS422/485 full-duplex
Set di dati	32 (16 per porta)
Velocità di trasmissione	300, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
Parità	Pari, dispari, nessuna
Isolamento	Ogni porta è isolata dal sistema e dalle altre porte
Temperatura di esercizio	-40 a 70 Celsius
Temperatura di stoccaggio	-40 a 85 Celsius
Umidità relativa	Dal 5 al 95%, senza condensa
Grado di protezione	IP 20
Chiave della morsettiera	D 4

Linee guida per l'installazione

Questa unità non può essere rimossa o inserita con l'alimentazione del sistema attiva in aree pericolose.
Un sistema di codifica a chiave rotante garantisce la compatibilità tra la scheda I/O e la morsettiera; verificare che le chiavi siano impostate correttamente prima dell'installazione.
Assicurarsi che tutte le porte siano messe a terra esternamente secondo i requisiti del sistema per mantenere le prestazioni di isolamento.
Consultare il documento 12P2046 per istruzioni specifiche relative all'installazione e al funzionamento in aree pericolose.

Conformità e certificazioni

ATEX: II 3G Ex nA nC IIC Gc (FM12ATEX0090U)
IECEx: IECEX FMG 12.0035U
FM: CL. 1 Div. 2, GP. A, B, C, D (Classe di temperatura T4)
CE: Approvato

FAQ

È possibile inserire il modulo mentre il sistema è sotto tensione?

No, il modulo non può essere rimosso o inserito con il sistema sotto tensione, a meno che non sia noto che l'area non è pericolosa.

Quali tipi di porte sono supportati da questo dispositivo?

Il modulo supporta la comunicazione RS232, RS422/485 half-duplex e RS422/485 full-duplex.

Come posso assicurarmi che la morsettiera sia compatibile con la scheda I/O?

Per garantire la compatibilità viene utilizzato un sistema di codifica rotativo (posizione della chiave: D4). Le chiavi della morsettiera devono essere impostate in modo da corrispondere alla scheda I/O specifica.

Le porte sono isolate?

Sì, ogni porta è isolata elettricamente dal sistema e dall'altra porta. Si noti che queste porte devono essere collegate esternamente a terra.

View all FAQs →

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.
