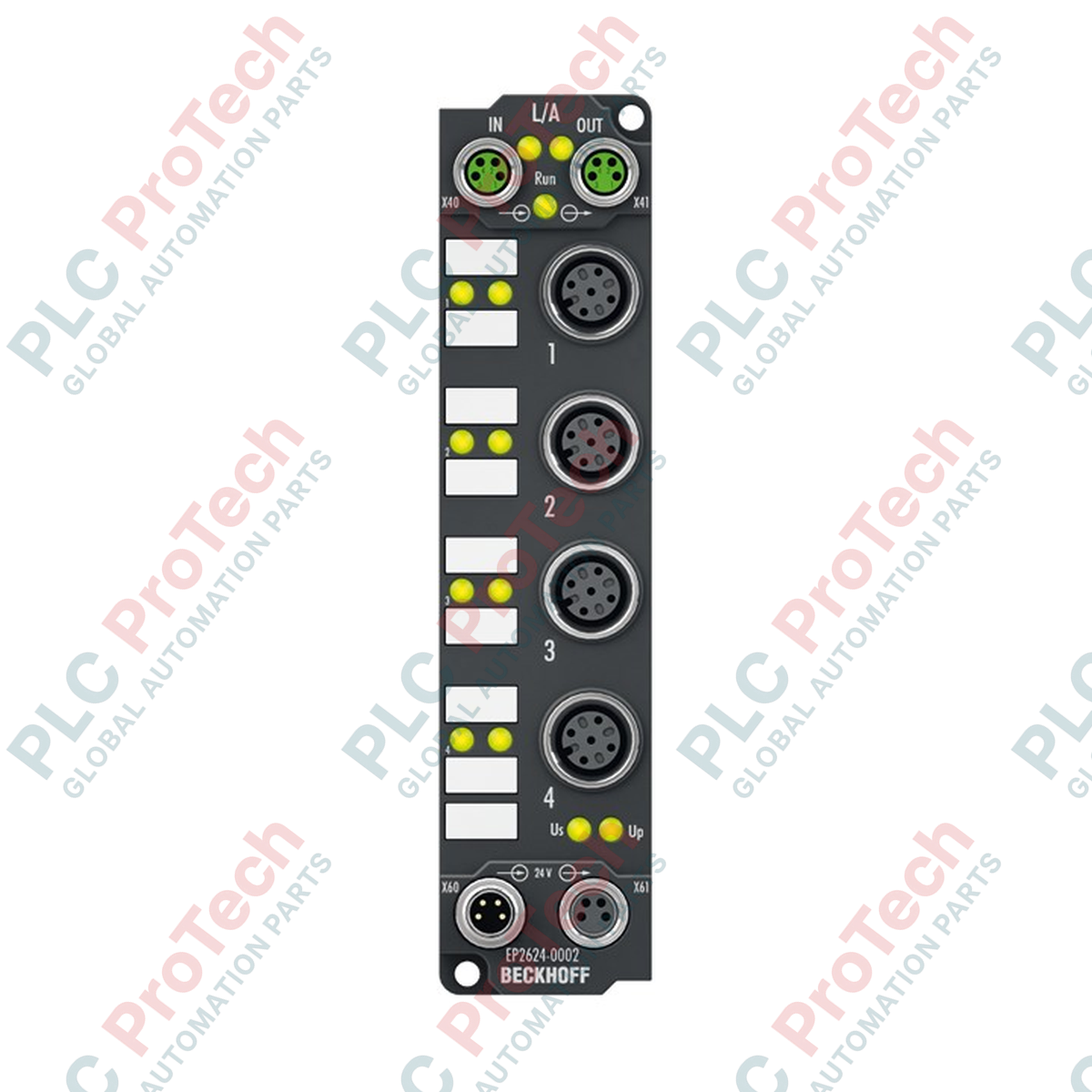

EP2624-0002 BECKHOFF EtherCAT Box con uscita relè a 4 canali

Panoramica del prodotto

Il EP2624-0002 (EP2624-0002) è un modulo di uscita a relè a 4 canali, rinforzato, della serie Beckhoff EtherCAT Box, progettato specificamente per l'automazione decentralizzata in ambienti industriali difficili. Questo modulo dispone di quattro contatti normalmente aperti a potenziale zero (forma A), che consentono la commutazione indipendente di vari tipi di carico, inclusi carichi ohmici, induttivi e lampade. Alloggiato in un involucro compatto con grado di protezione IP67, l' EP2624-0002 elimina la necessità di un armadio di controllo protettivo, consentendo il montaggio diretto sulla macchina anche in aree soggette a umidità, polvere e vibrazioni. Grazie alla certificazione ATEX specifica (II 3 G Ex nA IIC T4 Gc), rappresenta una soluzione ideale per le zone pericolose nei settori della lavorazione chimica, del petrolio e del gas e della produzione farmaceutica, dove è necessaria la commutazione sicura e a potenziale zero di piccoli segnali o dell'alimentazione ausiliaria.

Configurazione tecnica

L'architettura dell' EP2624-0002 è progettata per una gestione versatile dei segnali e un'elevata resistenza meccanica. Dispone di due prese M8 schermate per la comunicazione EtherCAT e di connettori M12 (a 5 pin, codificati A) per i segnali di uscita. I "contatti normalmente aperti" a potenziale zero supportano correnti di commutazione fino a 0,5 A CA o 2 A CC per canale, con un carico minimo consentito eccezionalmente basso di 10 µA a 10 mV CC, rendendolo adatto alla commutazione di segnali di basso livello. Il modulo assorbe 200 mA dalla tensione di controllo US e fornisce un isolamento elettrico di 500 V tra le uscite e la logica interna. La durata meccanica è specificata in almeno 100 milioni di cicli, garantendo affidabilità a lungo termine nelle applicazioni di imballaggio o movimentazione dei materiali ad alta frequenza di ciclo.

Specifiche tecniche

Domande frequenti tecniche

Qual è il vantaggio della funzione di "commutazione a potenziale zero"?

I contatti a potenziale zero (o contatti puliti) indicano che le uscite sono isolate elettricamente dall'alimentazione del modulo e tra loro. Ciò consente di commutare diversi livelli di tensione o circuiti di alimentazione separati (ad esempio 24 V CC e 25 V CA) tramite lo stesso modulo, senza rischio di interferenze o cortocircuiti tra i canali.

L'EP2624-0002 può essere utilizzato in atmosfere esplosive?

Sì, questa variante è certificata ATEX per applicazioni in Zona 2 (II 3 G Ex nA IIC T4 Gc). Tuttavia, assicurarsi che l'installazione sia conforme a tutte le normative ATEX locali e che i connettori M12/M8 siano adeguatamente serrati e fissati per mantenere gli standard di protezione richiesti.

Che cos'è il "carico minimo consentito" e perché è importante?

Il carico minimo è di 10 µA a 10 mV CC. Questa soglia bassa indica che i contatti del relè sono progettati per mantenere una resistenza di contatto affidabile anche durante la commutazione di correnti molto ridotte, un aspetto fondamentale per l'interfacciamento con ingressi elettronici ad alta impedenza o sensori sensibili.

Guida all'ingegneria e all'installazione

Pinout e tenuta del connettore M12:

Per mantenere il grado di protezione IP67, utilizzare esclusivamente cavi M12 precablati, di livello industriale e codificati A. Assicurarsi che i collegamenti a vite M12 siano serrati a mano fino all'arresto. Le porte di uscita inutilizzate devono essere chiuse con tappi protettivi di qualità professionale. L'ingresso di umidità in una porta inutilizzata comprometterebbe l'isolamento elettrico di 500 V e potrebbe causare guasti intermittenti nei contatti a potenziale zero.

Protezione dei carichi induttivi:

Quando si commutano carichi induttivi (come piccole elettrovalvole o bobine di contattori), è buona pratica ingegneristica installare un diodo di ricircolo esterno (per la CC) o uno snubber RC (per la CA) in parallelo al carico. Ciò impedisce che i picchi di forza controelettromotrice provochino archi elettrici sui contatti del relè, prolungando significativamente la durata elettrica del modulo oltre il minimo di 200.000 cicli.

Collegamento in cascata dell'alimentazione:

L' EP2624-0002 dispone di un ingresso M8 maschio e di una connessione M8 femmina a valle per l'alimentazione. Ciò consente di collegare "a cascata" la tensione di alimentazione su più EtherCAT Box. Assicurarsi che il consumo totale di corrente di tutti i moduli della catena non superi il valore nominale di 4 A dei connettori di alimentazione M8, per evitare surriscaldamenti localizzati e cadute di tensione alla fine della linea.
