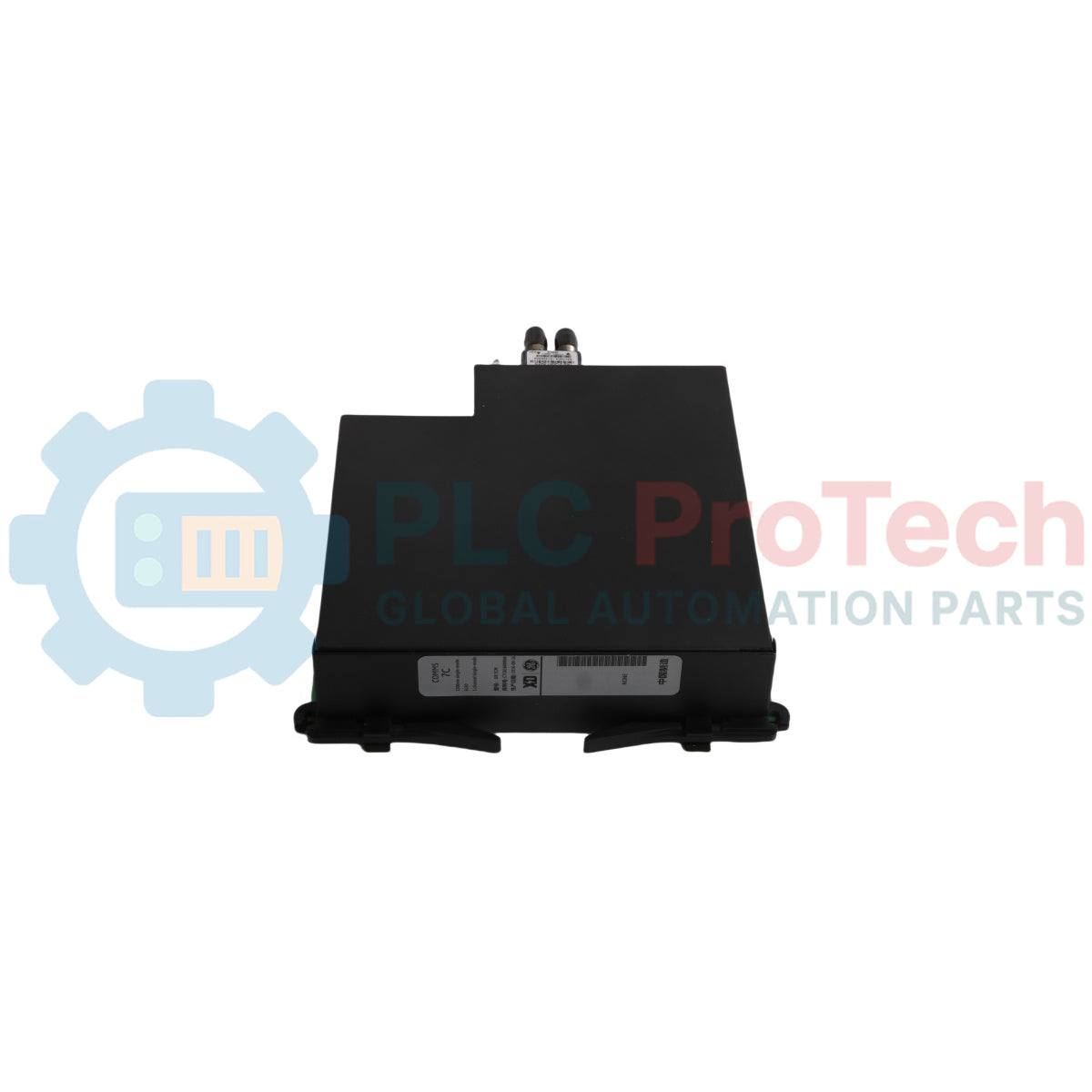

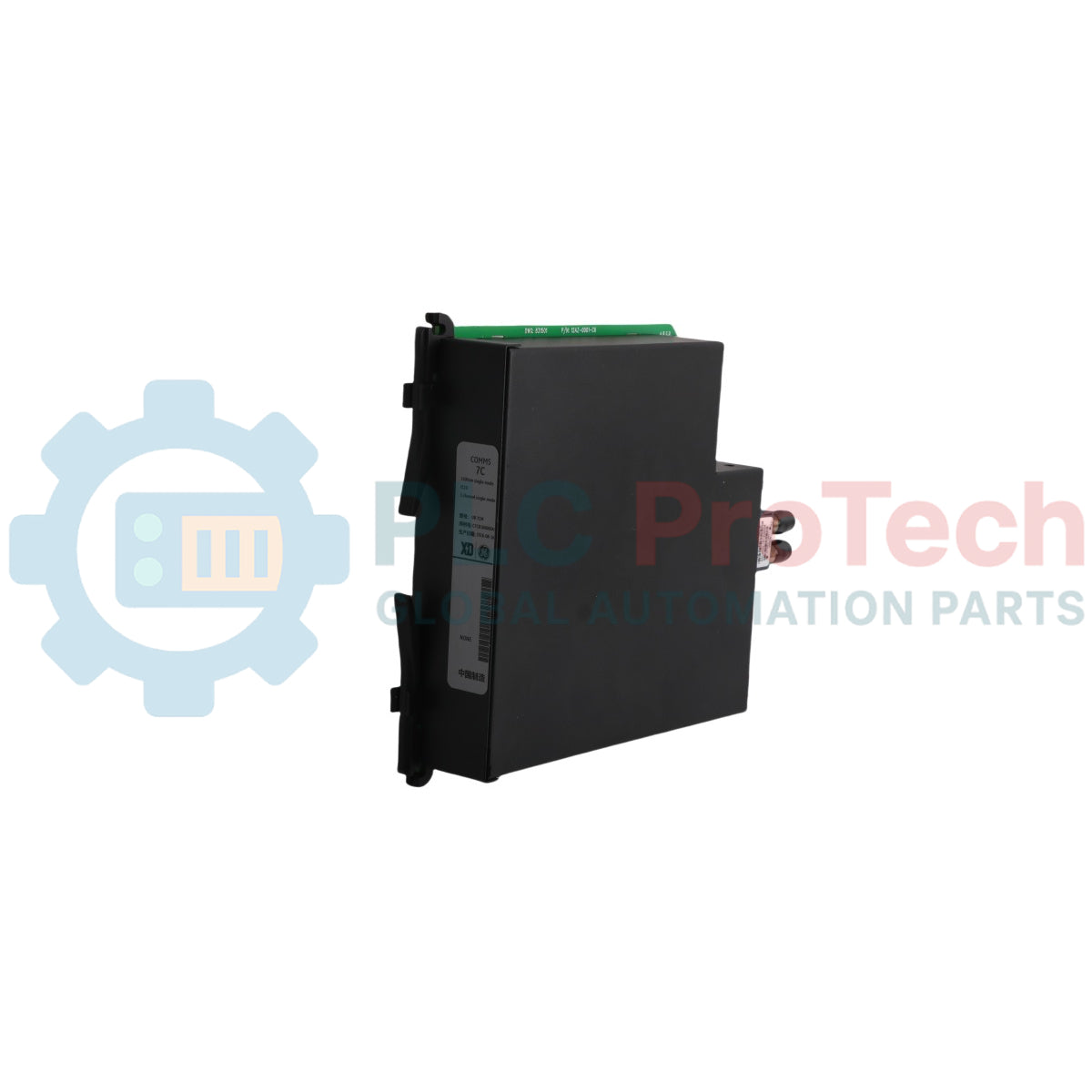

Modulo di comunicazione tra relè della serie Universal Relay GE Multilin UR-7CM

Descrizione

UR-7CM (UR7CM) è un sottogruppo hardware dedicato, progettato come modulo di comunicazione interrelè per la serie di architetture Universal Relay (UR) di General Electric. Questa scheda di espansione per reti industriali amplia la capacità di comunicazione dei relè di protezione, fornendo trasferimenti di dati deterministici peer-to-peer tra sottostazioni elettriche separate. L'architettura integra ricetrasmettitori specializzati in fibra ottica ad alta larghezza di banda, operanti a una lunghezza d'onda nominale di infrarossi di 1300nm, ottimizzata per i percorsi di trasmissione su infrastrutture standard in fibra ottica monomodale.

Operando nelle reti di automazione delle utility elettriche critiche, UR-7CM (UR7CM) consente la mappatura della telemetria di teleprotezione, la sincronizzazione dei dati di elaborazione differenziale delle linee e l'elaborazione ad alta velocità del trasferimento remoto diretto dello sgancio (DTT). Questa scheda si collega direttamente agli spazi designati per gli slot di comunicazione dietro il pannello frontale del gruppo chassis principale, comunicando direttamente tramite il backplane interno nativo del sistema dell'unità host. Racchiuso in un robusto formato modulare rinforzato per sottostazioni, il modulo offre isolamento strutturale contro i transitori elettrici locali e i rischi di forte interferenza elettromagnetica (EMI), garantendo la disponibilità del percorso.

Caratteristiche

• Pipeline ottica monomodale: ottimizzata per la proiezione di onde luminose a 1300nm su supporti fisici monomodali, per supportare circuiti di segnalazione a lunga distanza.
• Elaborazione deterministica della teleprotezione: implementa strutture di latenza di rete fisse, necessarie per un rapido coordinamento della protezione interrelè.
• Scalabilità degli slot dello chassis: progettato per un inserimento ordinato nelle posizioni designate per la comunicazione all'interno dei componenti di telaio Universal Relay standard.
• Involucro rinforzato contro le EMI: i sottocomponenti rinforzati respingono i disturbi del campo elettrico ambientale ad alta tensione e i picchi di messa a terra.
• Accoppiamento del nodo ottico: interfaccia standardizzata di connettività fisica in fibra, progettata per controllare la perdita di inserzione e ottimizzare le prestazioni del percorso.

Applicazioni

• Infrastruttura distribuita di protezione differenziale delle linee di trasmissione a più terminali
• Logica di automazione ad alta velocità per il trasferimento remoto diretto dello sgancio tra sottostazioni
• Percorsi integrati di segnalazione di teleprotezione su moderne reti in fibra ottica per utility
• Espansione del percorso di comunicazione per host modulari standard della Universal Relay Series

Specifiche tecniche

Linee guida per l'installazione

Protocolli di disalimentazione della piattaforma

• Spegnere tutti i collegamenti di alimentazione principali che forniscono le tensioni di controllo secondarie CA/CC allo chassis del relè principale prima di aprire il pannello di accesso.
• Non tentare di installare o estrarre i moduli delle schede hardware di comunicazione mentre i contatti di distribuzione del backplane sono attivi, per evitare archi elettrici o guasti di allocazione della memoria.

Allineamento meccanico della scheda

• Aprire il pannello del frontalino anteriore dello chassis principale per esporre i percorsi degli slot interni.
• Allineare i bordi superiore e inferiore del componente scheda UR-7CM (UR7CM) con le guide strutturali della scheda nello slot di destinazione vuoto.
• Spingere il modulo uniformemente nello slot finché i pin dell'interfaccia del backplane non si innestano a filo nella presa del bus ricevente.
• Serrare i dispositivi di fissaggio esterni del frontalino per bloccare la posizione strutturale e garantire la continuità del sistema di messa a terra.

Manutenzione della fibra e dei terminali

• Mantenere correttamente inseriti i tappi antipolvere protettivi temporanei per la spedizione nei canali delle porte ottiche finché la fibra sul campo non è pronta per la terminazione.
• Pulire i terminali ottici delle fibre sul campo con salviette asciutte prive di lanugine e un fluido per la pulizia delle fibre ottiche verificato prima dell'inserimento del connettore, per ridurre al minimo la retrodiffusione del segnale.
• Fissare e instradare in sicurezza i cavi in fibra monomodale attraverso i canali locali dell'armadio, rispettando i requisiti relativi al raggio di curvatura minimo specificati per il percorso del cavo ottico.

Domande frequenti

Quale variante del supporto fisico in fibra deve essere abbinata a questa specifica opzione di comunicazione?

Il modulo richiede un cablaggio in fibra ottica monomodale standard. L'utilizzo di cavi di rete multimodali standard causerà una grave incompatibilità del diametro del nucleo, con conseguente eccessiva dispersione del segnale luminoso e immediata interruzione del collegamento di comunicazione.

È sicuro sostituire a caldo questo blocco di comunicazione durante una sequenza di protezione della sottostazione in corso?

No, tutte le revisioni hardware interne richiedono l'isolamento manuale completo dei componenti dell'alimentazione di ingresso secondaria. L'accesso agli slot delle schede mentre le barre di distribuzione dell'alimentazione sono sotto tensione può danneggiare i file dei registri operativi o causare guasti alla logica terminale.

Qual è la tolleranza ambientale di funzionamento dell'optoelettronica interna?

La scheda è realizzata con componenti di livello industriale testati per resistere ad ambienti di impianto gravosi, operando continuamente a temperature comprese tra -40 Celsius e +70 Celsius senza richiedere ventole esterne.
