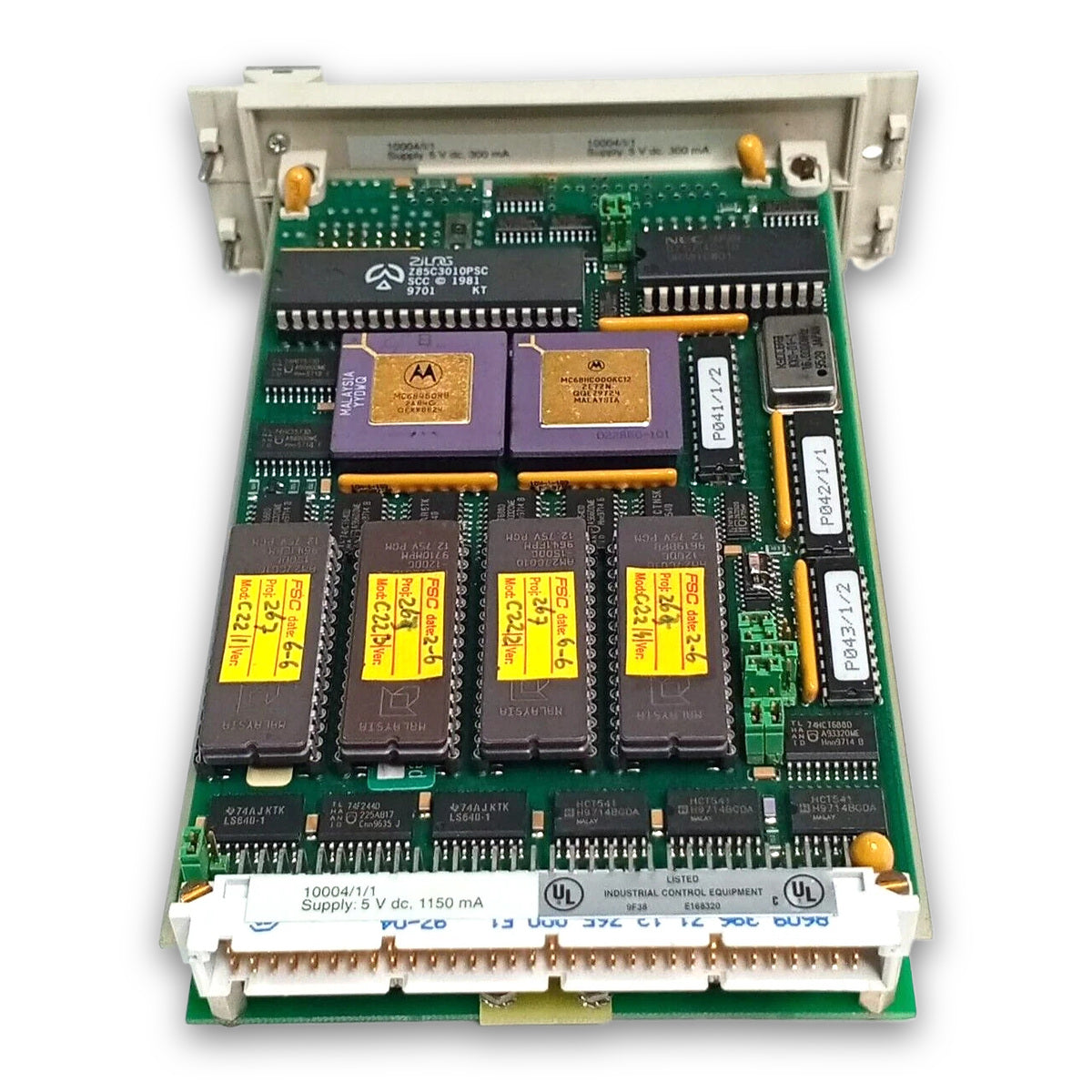

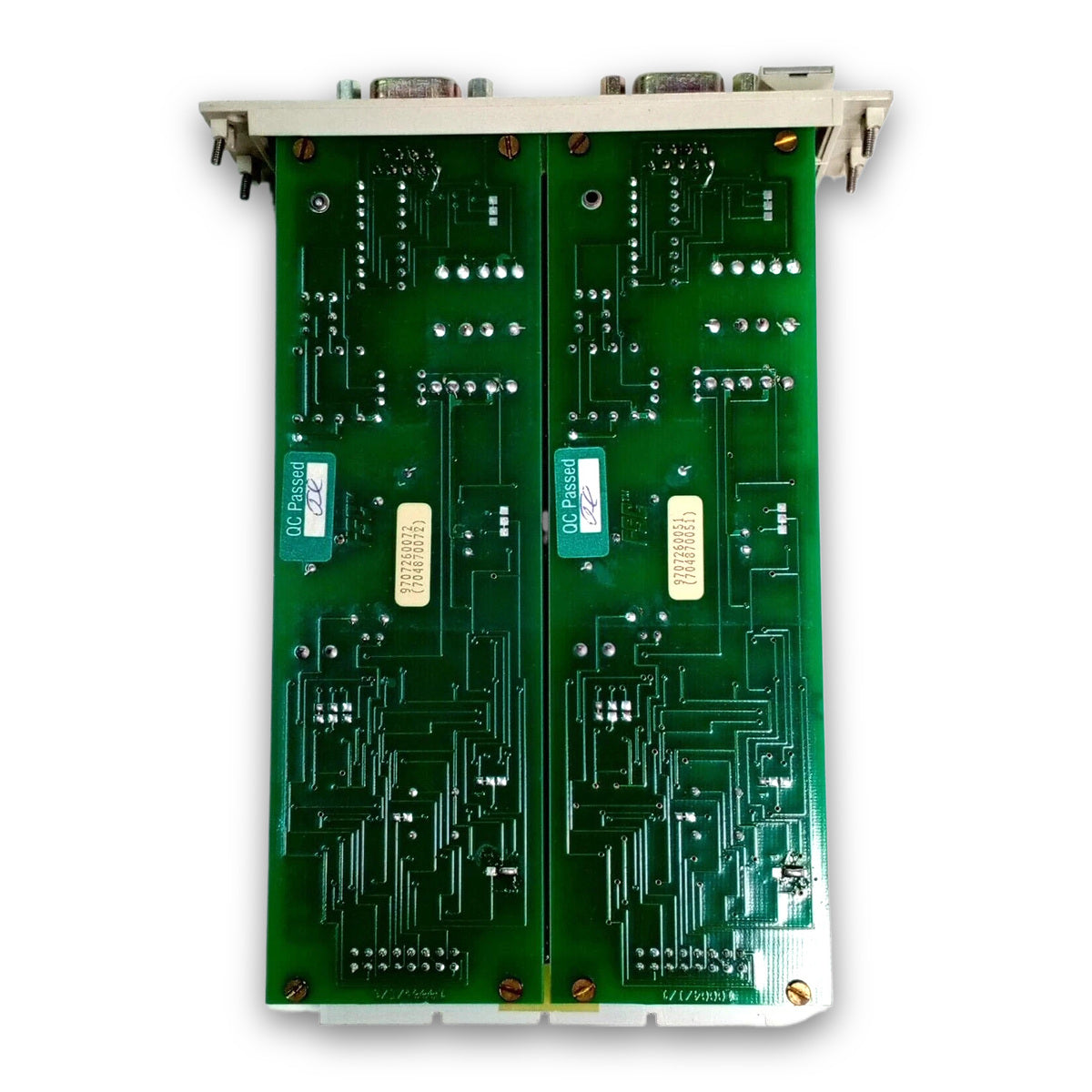

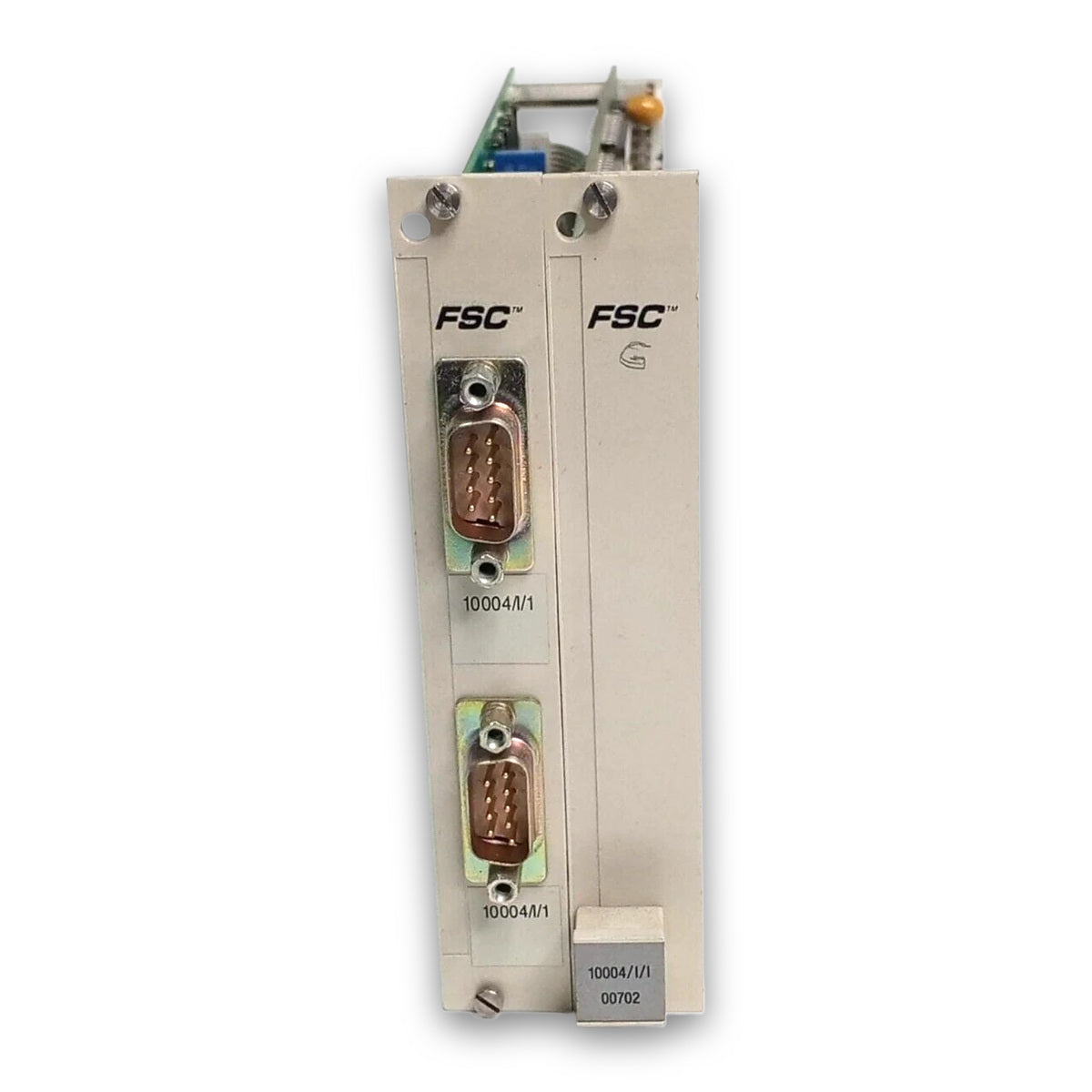

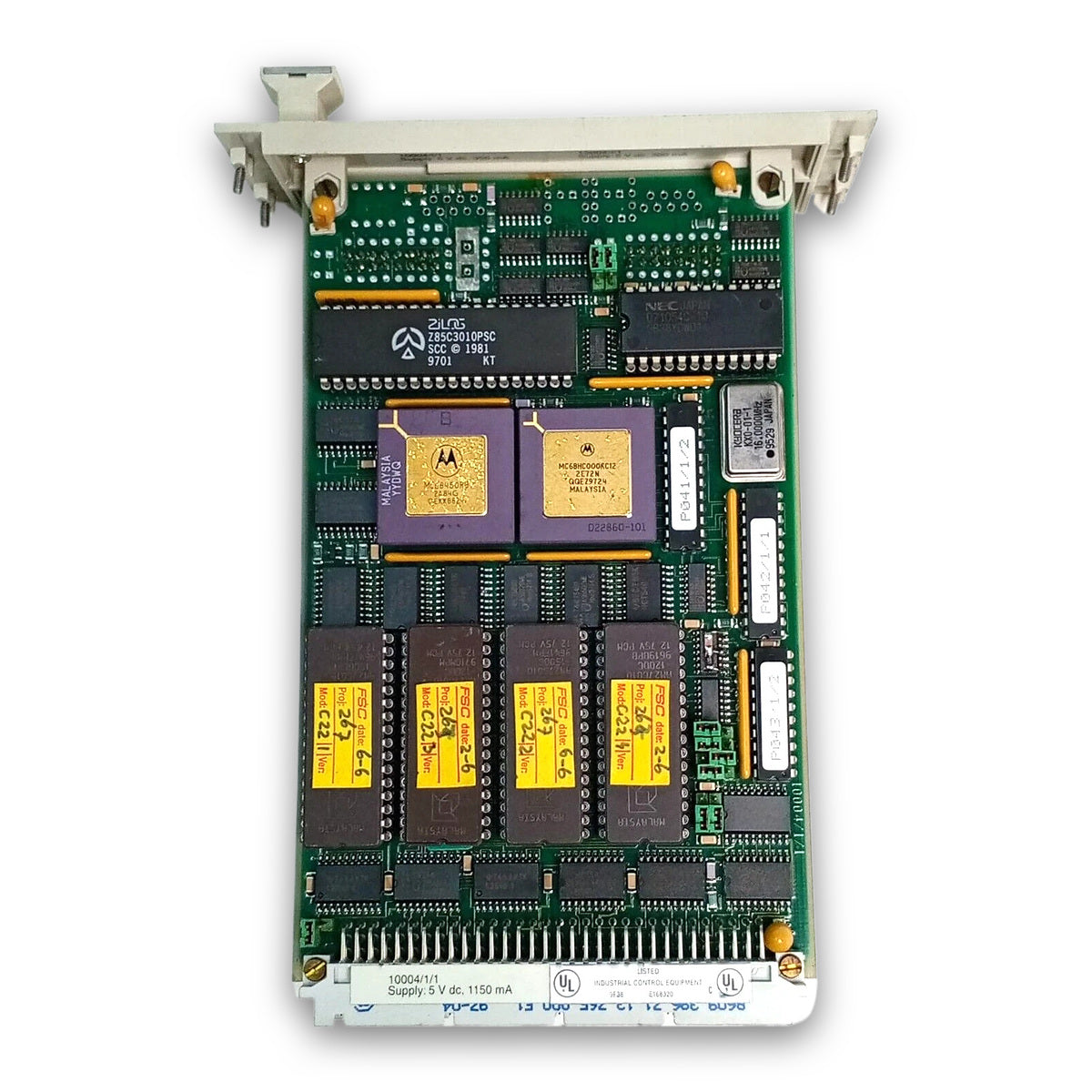

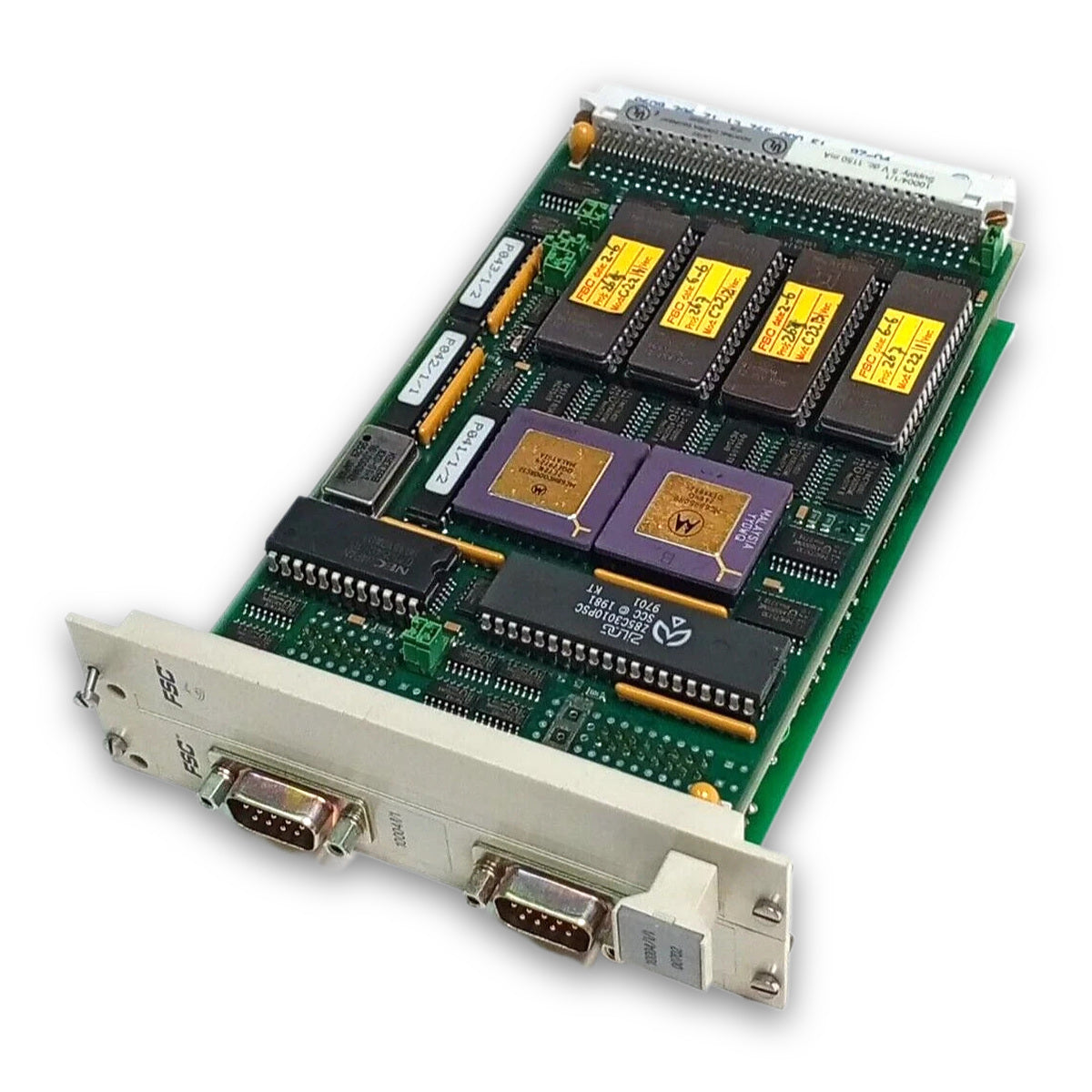

Modulo di comunicazione di controllo fail-safe Honeywell 10004/1/1

Descrizione

Honeywell 10004/1/1 è un modulo di interfaccia di comunicazione RS485/RS422 isolato, progettato per lo scambio di dati seriali nell'architettura del sistema di sicurezza Honeywell Fail Safe Control (FSC). Operando all'interno dell'assieme del rack Central Part (CP), il modulo stabilisce canali di comunicazione seriale sicuri e galvanicamente isolati tra il risolutore logico di sicurezza FSC e piattaforme di automazione esterne, come i sistemi di supervisione, controllo e acquisizione dati (SCADA), i sistemi di controllo distribuito (DCS) o i controllori logici programmabili peer.

Progettato per applicazioni industriali critiche per la sicurezza, Honeywell 10004/1/1 isola il rumore della rete esterna, i loop di massa e i transitori elettrici dai bus di sistema principali. Mantenendo la separazione fisica ed elettrica, impedisce che i guasti elettrici esterni compromettano le unità di elaborazione centrali o i sottosistemi diagnostici. Il modulo fornisce il livello hardware seriale necessario per topologie di sistema ad alta disponibilità, supporto per collegamenti seriali a lunga distanza e configurazioni di rete multidrop in ambienti operativi difficili.

Caratteristiche

• Isolamento galvanico: Fornisce l'isolamento elettrico dei segnali seriali per proteggere il backplane Central Part dal rumore di campo, dai loop di massa e dalle sovratensioni.
• Doppia capacità RS485 / RS422: Architettura di interfaccia configurabile che supporta topologie di bus differenziale RS485 multidrop e configurazioni RS422 punto-punto.
• Integrazione con il bus di sistema: Compatibilità diretta dell'interfaccia con i rack di sistema Central Part FSC e le strutture di comunicazione del backplane.
• Architettura industriale di sicurezza: Design standardizzato del modulo Central Part, realizzato in conformità agli standard dei sistemi strumentati di sicurezza (SIS) e ai requisiti dei sistemi di controllo della sicurezza industriale.
• Elevata immunità al rumore: Layout a segnalazione differenziale ottimizzato per collegamenti di comunicazione a lunga distanza in ambienti con elevate interferenze elettromagnetiche (EMI).

Applicazioni

• Integrazione di sottosistemi DCS / SCADA: Interfacciamento dei sistemi strumentati di sicurezza FSC con i sistemi di controllo e monitoraggio di alto livello dell'impianto.
• Collegamento in rete di controllori peer-to-peer: Collegamento di più rack Central Part FSC o reti di controllo ausiliarie tramite collegamenti seriali isolati.
• Trasmissione di dati Sequence of Events (SOE): Trasmissione di dati diagnostici, allarmi ed eventi con marca temporale a server historian esterni.
• Comunicazione con unità terminali remote (RTU) / dispositivi di campo: Raccolta di dati seriali da telemetria di campo remota o apparecchiature di processo specializzate.

Specifiche tecniche

Linee guida per l'installazione

1. Verifica della sicurezza prima dell'installazione: Assicurarsi che l'alimentazione del rack Central Part FSC sia disinserita e che siano state seguite le procedure di lock-out/tag-out (LOTO) prima di inserire o rimuovere il modulo.
2. Verifica dello slot del rack: Confermare l'assegnazione dello slot corretto nel rack Central Part in conformità con il software di configurazione del sistema FSC prima dell'inserimento dell'hardware.
3. Precauzioni ESD: Indossare un cinturino da polso per scariche elettrostatiche (ESD) collegato a terra durante la manipolazione del modulo, per evitare danni ai componenti interni sensibili.
4. Montaggio fisico: Allineare i bordi della scheda del modulo con le guide del rack Central Part, facendo scorrere saldamente il modulo in posizione finché i connettori del backplane posteriore non sono completamente inseriti. Fissare gli elementi di ritenuta anteriori.
5. Cablaggio e schermatura: Posare un cavo a doppino intrecciato schermato (STP) fino al connettore dell'interfaccia seriale del modulo. Assicurarsi che le schermature dei segnali siano correttamente collegate a terra in un unico punto di terra di protezione, per evitare loop di massa.
6. Terminazione dell'interfaccia: Verificare che le resistenze di terminazione di linea RS485/RS422 appropriate siano installate sui nodi terminali fisici del bus di comunicazione seriale, per ridurre al minimo le riflessioni.
