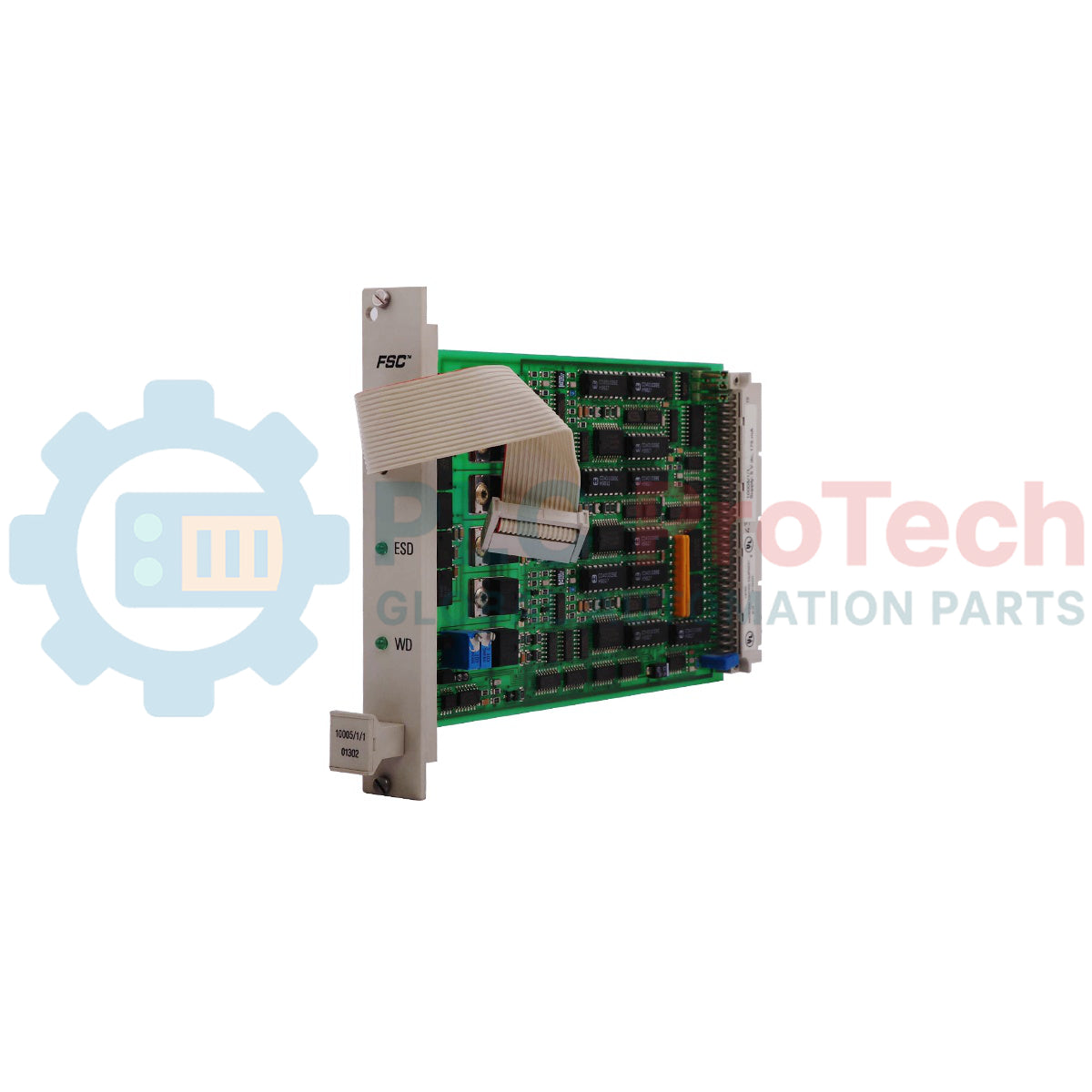

Honeywell 10005/1/1 Modulo watchdog FSC

Descrizione

Progettato per l'integrazione in sistemi strumentati di sicurezza (SIS) ad alta integrità, Honeywell 10005/1/1 funziona come modulo watchdog hardware dedicato all'interno dell'architettura del sistema Fail Safe Control (FSC). Questo modulo supervisiona continuamente gli stati di esecuzione del processore per mantenere un funzionamento prevedibile e a sicurezza intrinseca in caso di guasto dell'unità centrale di elaborazione (CPU) o del sistema. Eseguendo diagnosi hardware indipendenti e monitorando i cicli di istruzioni, 10005/1/1 funge da barriera di sicurezza critica che attiva automaticamente la diseccitazione o avvia gli stati predefiniti di sicurezza se vengono rilevate anomalie nella temporizzazione dell'elaborazione o guasti hardware.

Caratteristiche

• Fornisce una temporizzazione watchdog indipendente basata su hardware per i loop critici dei sistemi di sicurezza.
• Monitoraggio continuo degli stati di esecuzione del controller e dei controlli diagnostici.
• Dotato di un canale di uscita watchdog dedicato (WDGOUT) per l'interblocco del sistema a livello hardware.
• Basso assorbimento di corrente dal backplane per ottimizzare la distribuzione complessiva dell'alimentazione del rack.
• Fattore di forma modulare standard compatibile con le dimensioni del telaio FSC.

Applicazioni

• Architetture Honeywell FSC (Fail Safe Control) e Safety Manager.
• Sistemi di arresto di emergenza (ESD) in ambienti petrolchimici e di raffineria.
• Sistemi di gestione dei bruciatori (BMS) nella generazione di energia e nelle operazioni delle caldaie.
• Loop di rilevamento antincendio e gas (F&G) che richiedono un interblocco hardware ad alta integrità.

Specifiche tecniche

Linee guida per l'installazione

• Togliere alimentazione al rack FSC prima di inserire o estrarre il modulo watchdog, per evitare transitori sul bus del backplane.
• Allineare con attenzione il circuito stampato del modulo alle guide della scheda del subrack 3U prima di inserirlo facendolo scorrere nel backplane.
• Serrare completamente le viti di fissaggio del pannello frontale per garantire un saldo fissaggio meccanico e la messa a terra del telaio.
• Verificare che il cablaggio sul campo per l'uscita watchdog (WDGOUT) rispetti le corrette pratiche di separazione dai disturbi, mantenendolo separato dai cavi CA ad alta tensione.

Conformità e certificazioni

• Conforme alla normativa CE
• Certificato TÜV per applicazioni correlate alla sicurezza
• Certificato UL
