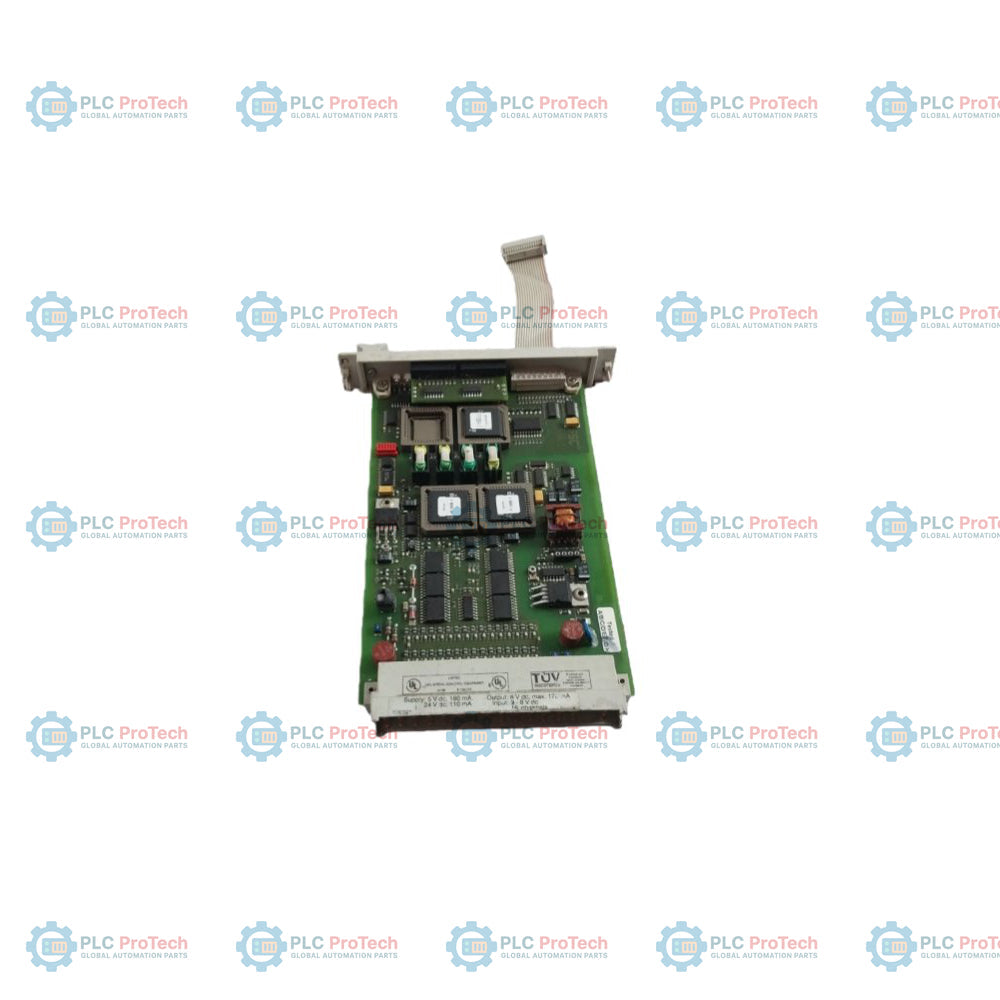

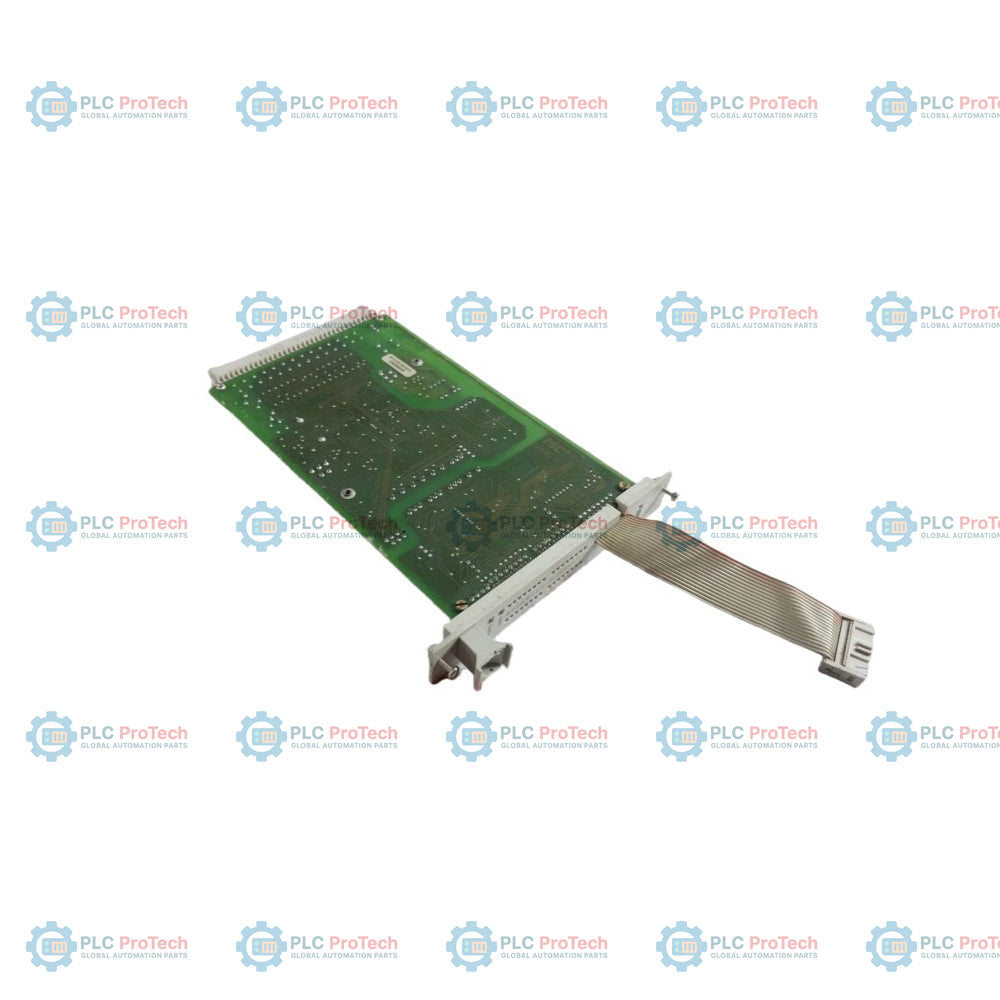

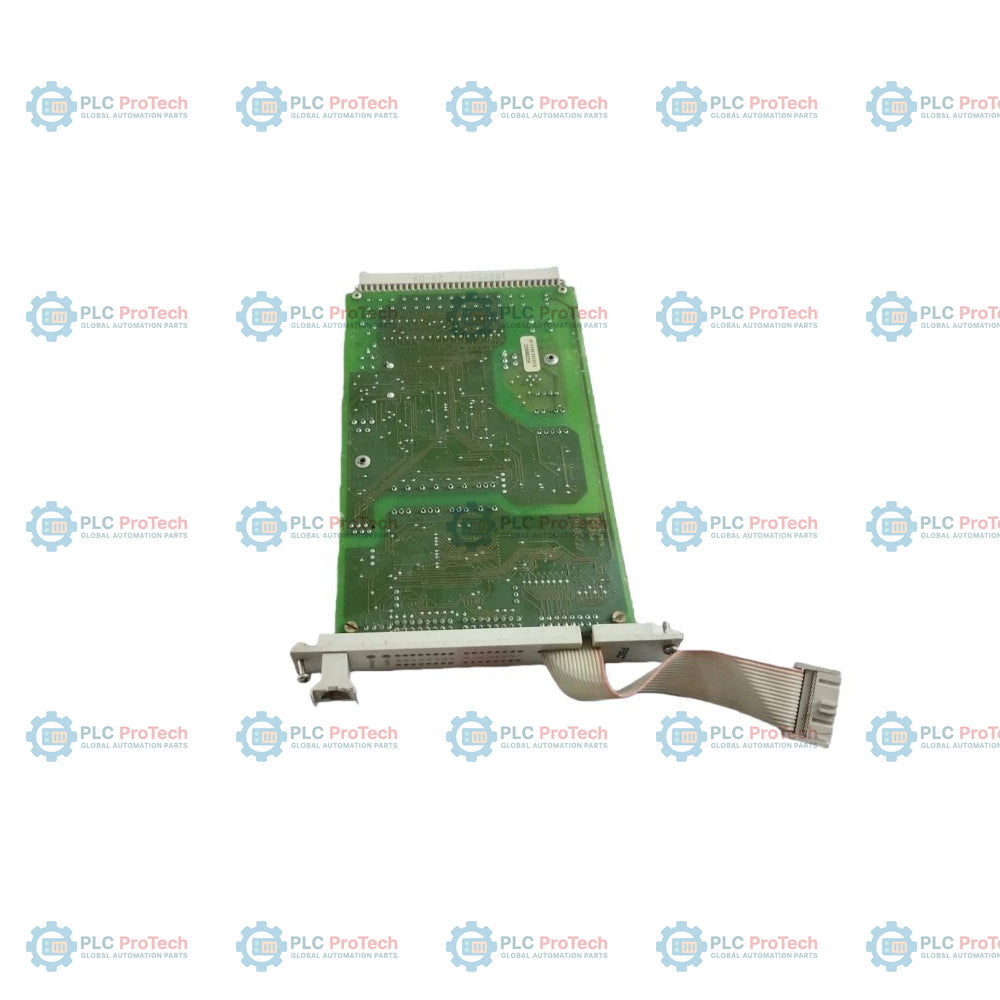

Modulo di ingresso digitale monitorato in linea fail-safe Honeywell 10106/2/1

Descrizione

Il modulo Honeywell 10106/2/1 è un modulo di ingresso digitale fail-safe a 16 canali per i sistemi Honeywell FSC. È progettato per ingressi di campo NAMUR a 24/48 V CC con monitoraggio della linea e supervisione dei guasti a terra.

Il modulo utilizza le caratteristiche degli ingressi NAMUR e monitora i circuiti di campo, invece di limitarsi a leggere gli stati ON/OFF. Ciò rende il modulo 10106/2/1 adatto alle applicazioni in cui è necessario distinguere i guasti del cablaggio di ingresso dal normale stato del processo. La documentazione Honeywell FSC lo identifica come un modulo di ingresso digitale fail-safe con monitoraggio della linea e dei guasti a terra.

Caratteristiche

• 16 canali di ingresso digitali
• Elaborazione degli ingressi fail-safe
• Interfaccia di ingresso NAMUR
• Applicazione con ingresso di campo a 24/48 V CC
• Circuiti di ingresso con monitoraggio della linea
• Monitoraggio dei guasti a terra
• Livello di commutazione da 1,4 a 1,9 mA
• Isteresi di 0,2 mA
• Resistenza massima del cavo di campo: 50 Ohm
• Alimentazione del circuito a 8 V protetta contro i cortocircuiti

Applicazioni

• Acquisizione di ingressi digitali correlati alla sicurezza
• Monitoraggio di sensori e contatti NAMUR
• Supervisione del cablaggio di campo
• Elaborazione degli ingressi ESD e degli interblocchi
• Sostituzione I/O Honeywell FSC

Specifiche tecniche

Requisiti di alimentazione

Monitoraggio dei guasti a terra

Note sulla sostituzione

• Abbinare il completo 10106/2/1 numero di modello.
• Confermare che i circuiti di campo esistenti utilizzino la configurazione NAMUR.
• Durante la sostituzione, preservare il cablaggio dei canali e le configurazioni di monitoraggio della linea.
• I moduli con codice suffisso 22100 presentano una restrizione documentata se utilizzati con i moduli convertitori 10106/A/2.
