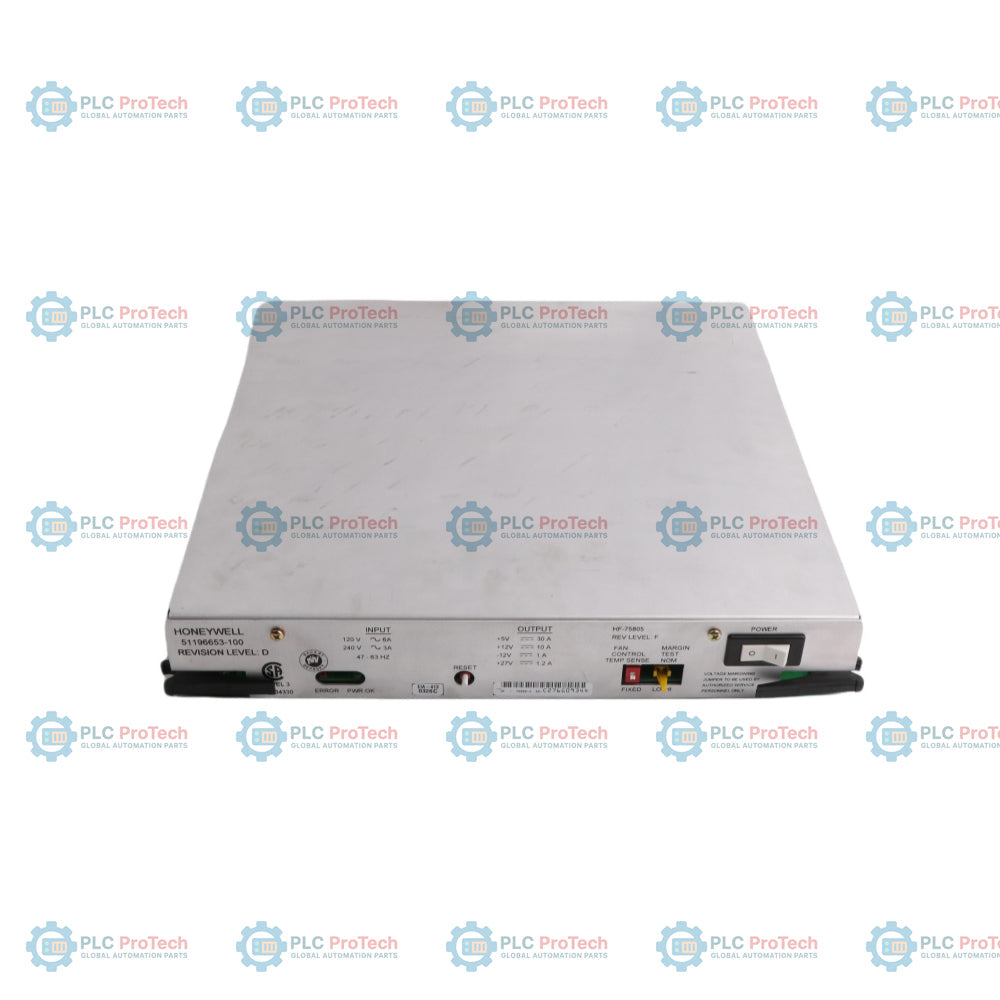

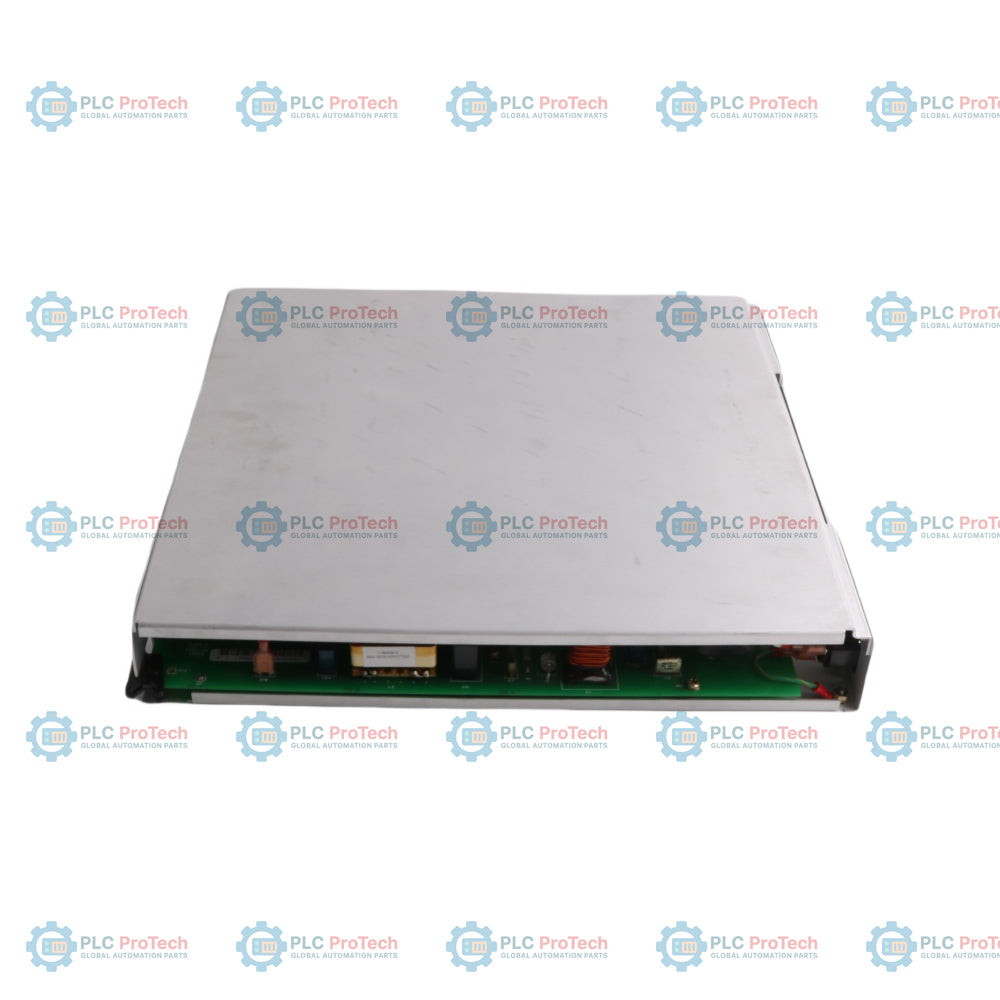

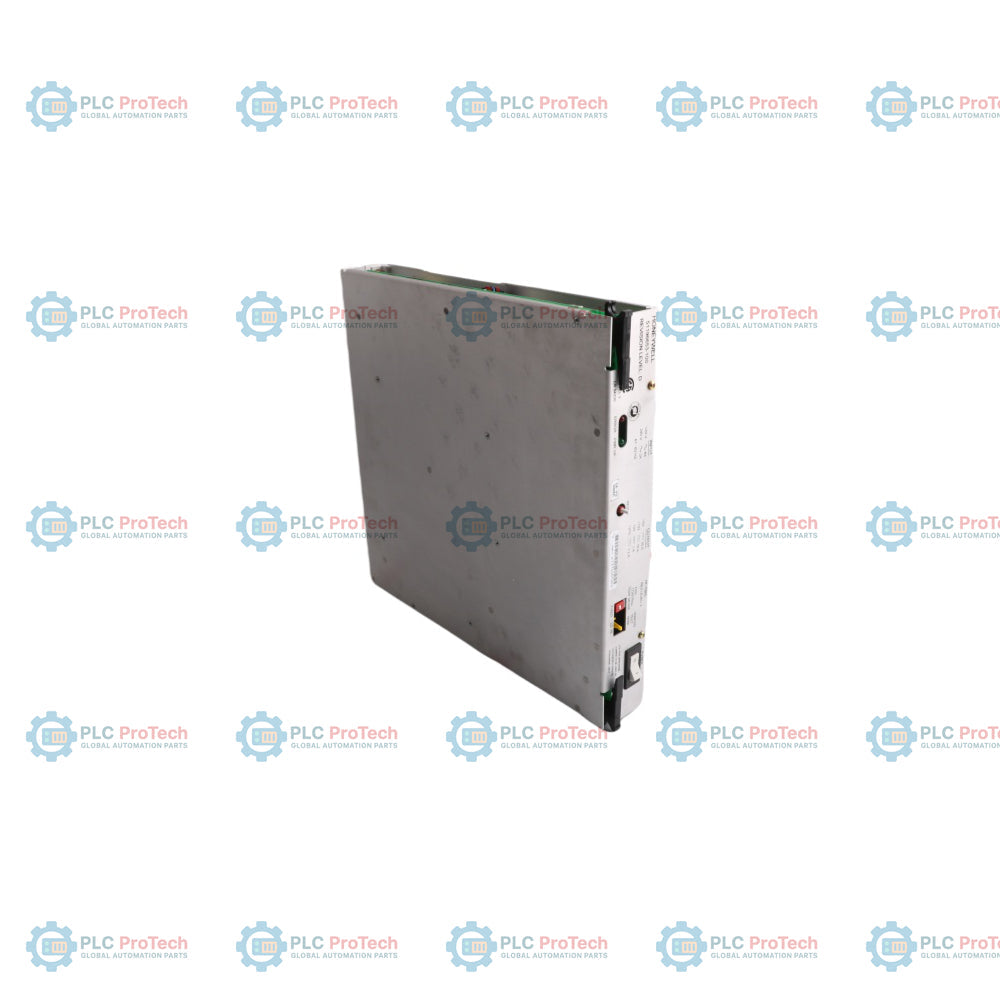

Honeywell 51196653-100 Modulo di alimentazione a cinque slot TDC 3000

Descrizione

Il Honeywell 51196653-100 è un alimentatore per file a cinque slot TDC 3000 montato su chassis, progettato per fornire un'alimentazione operativa stabile agli chassis file dei nodi della Local Control Network (LCN) nelle architetture di controllo TotalPlant Solution (TPS) e TDC 3000. Con una capacità di uscita nominale di 55 A, questo modulo di alimentazione energizza le schede dei processori dei nodi, i coprocessori, i vassoi per unità e i moduli I/O periferici nell'assemblaggio del file backplane.

Progettato per un'elevata disponibilità del sistema, il 51196653-100 integra la regolazione della tensione controllata da un ponticello frontale accessibile. Questa funzionalità consente agli ingegneri di sistema di regolare i margini della tensione di uscita del +5% durante i test diagnostici e la risoluzione dei problemi in fabbrica. Il modulo integra un interruttore di alimentazione sul pannello frontale, un comando di ripristino e indicatori di stato dedicati per fornire un riscontro locale immediato sull'integrità dell'alimentazione.

Progettato per soddisfare le direttive europee sulla compatibilità elettromagnetica, sulla salute e sulla sicurezza, il Honeywell 51196653-100, conforme CE, integra interfacce con connettore CA standard a 3 pin e un raffreddamento a ventola ad alta efficienza per garantire una gestione termica affidabile negli ambienti di automazione industriale continua.

Caratteristiche

• Elevata capacità di erogazione della corrente: eroga fino a 55 A di potenza regolata attraverso il backplane per supportare assemblaggi di nodi LCN multi-slot, processori e vassoi per unità disco.
• Funzionalità di test della regolazione della tensione: è dotato di un ponticello accessibile dal pannello frontale che consente una regolazione della tensione con margine superiore del +5% per i test di manutenzione e le procedure di risoluzione dei problemi.
• Diagnostica integrata sul pannello frontale: include un LED di stato Power OK dedicato, un interruttore di alimentazione e un pulsante di ripristino manuale per il monitoraggio visivo e il controllo in tempo reale.
• Architettura di sicurezza conforme CE: pienamente conforme alle direttive dell'Unione Europea sulla compatibilità elettromagnetica, sulla salute e sulla sicurezza per gli involucri di controllo industriale.
• Ingresso CA industriale standard: è dotato di un connettore CA standard a 3 pin per collegamenti di ingresso dell'alimentazione semplici e sicuri.
• Gestione termica ad aria forzata: il gruppo ventola integrato fornisce un raffreddamento interno continuo per mantenere temperature operative ottimali all'interno degli chassis file a 5 slot.

Applicazioni

• Nodi TDC 3000 e TPS LCN: modulo principale di conversione dell'alimentazione per chassis file a 5 slot che ospitano processori Application ModuleX (AXM), schede nodo K2LCN o K4LCN.
• Involucri per file di controllo industriale: fornisce una distribuzione pulita dell'alimentazione CC attraverso i backplane condivisi per moduli di memoria, schede coprocessore e vassoi per unità disco rigido.
• Manutenzione e retrofit dell'automazione di processo: Modulo di alimentazione sostitutivo del chassis per infrastrutture DCS legacy durante aggiornamenti del sistema e revisioni di manutenzione.

Specifiche tecniche

Linee guida per l'installazione

1. Controllo preliminare di sicurezza: Scollegare l'alimentazione CA primaria prima di inserire o rimuovere l'alimentatore dal chassis per file. Assicurarsi di osservare le corrette procedure di messa a terra per la protezione dalle scariche elettrostatiche (ESD).
2. Verifica dei ponticelli: Verificare che il ponticello del margine di tensione anteriore sia bloccato nella posizione Normale ("Norm") prima di alimentare apparecchiature con processo attivo.
3. Allineamento del chassis: Far scorrere agevolmente il modulo di alimentazione nell'alloggiamento di alimentazione a sinistra del chassis per file a 5 slot, finché i connettori del backplane non siano saldamente inseriti.
4. Collegamento all'alimentazione CA: Collegare la linea di alimentazione primaria utilizzando l'interfaccia standard con connettore a 3 pin.
5. Avvio del sistema: Alimentare il sistema utilizzando l'interruttore a levetta del pannello frontale. Verificare che il LED verde "Power OK" si accenda e che il flusso d'aria delle ventole sia attivo.

Raccomandazioni per la sostituzione

• Arresto del software prima dello spegnimento: Eseguire sempre un arresto ordinato del software del processore del nodo e dei sistemi operativi dei coprocessori (come HP-UX sui nodi AXM) prima di spegnere o rimuovere l'alimentazione. La rimozione dell'alimentazione senza preavviso può causare la corruzione dei file system nei cassetti per dischi rigidi.
• Restrizioni sul margine di tensione: L'opzione di margine a bassa potenza (-5%) non deve MAI essere selezionata sui chassis contenenti nodi AXM o cassetti per dischi rigidi, poiché la loro progettazione hardware richiede una tolleranza ridotta dell'alimentazione (caduta massima del -2,5%). Il funzionamento con un margine basso causerà comportamenti imprevedibili del sistema o guasti dei dischi.
• Restrizioni del processo: Non eseguire test di margine alto (+5%) o basso (-5%) mentre il nodo sta controllando o partecipando attivamente a un processo online.
