Honeywell FC-CPCHAS-0001 Chassis del controller Safety Manager

Descrizione

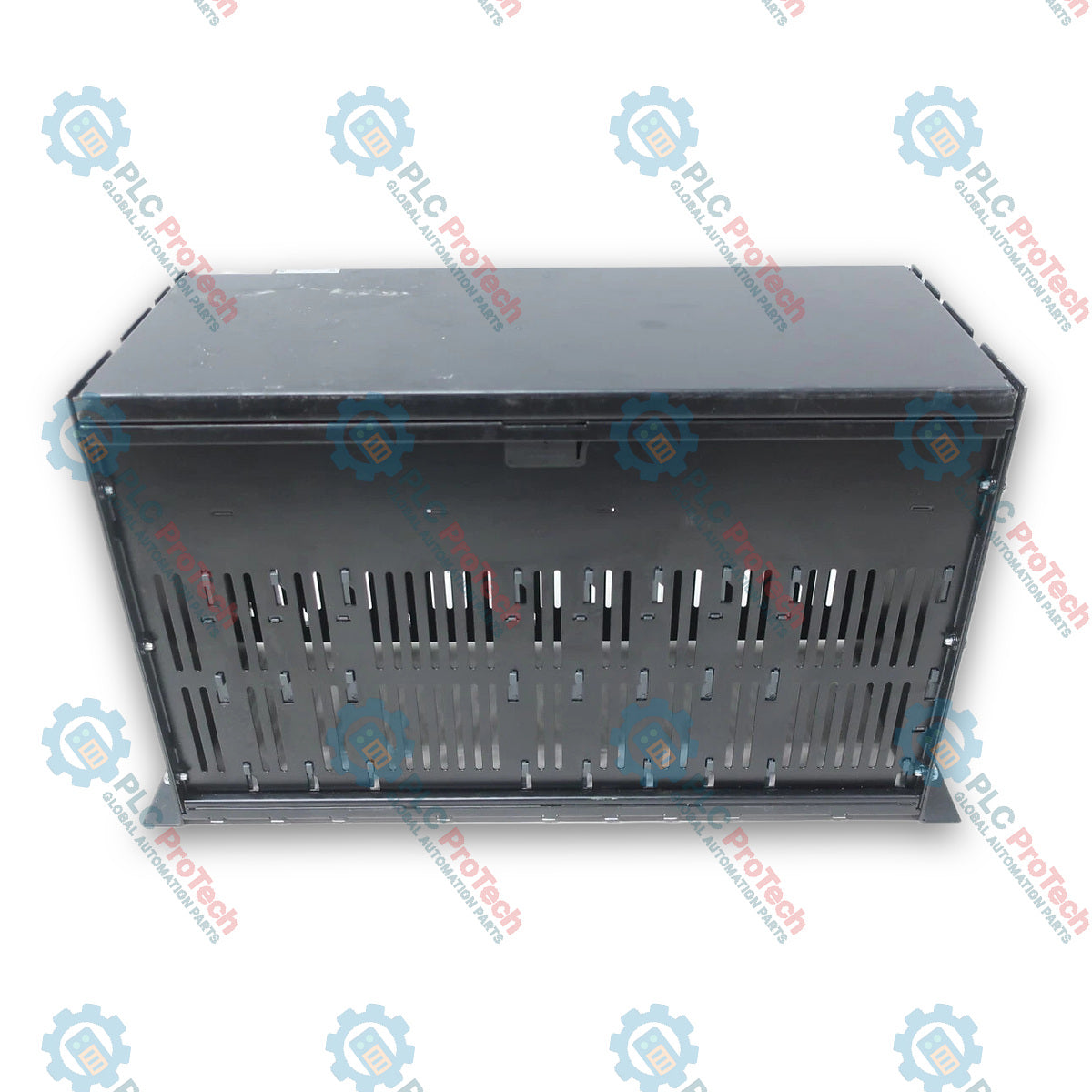

Il Honeywell FC-CPCHAS-0001 è uno chassis controller montato su rack da 19 pollici, progettato per alloggiare e interfacciarsi con i moduli Control Processor all'interno dell'architettura del sistema Honeywell Safety Manager. Installato come alloggiamento principale per l'elaborazione nella posizione superiore di un armadio di sistema, fornisce il supporto strutturale e l'interconnessione completa del backplane per le configurazioni del controller Safety Manager sia ridondanti sia non ridondanti.

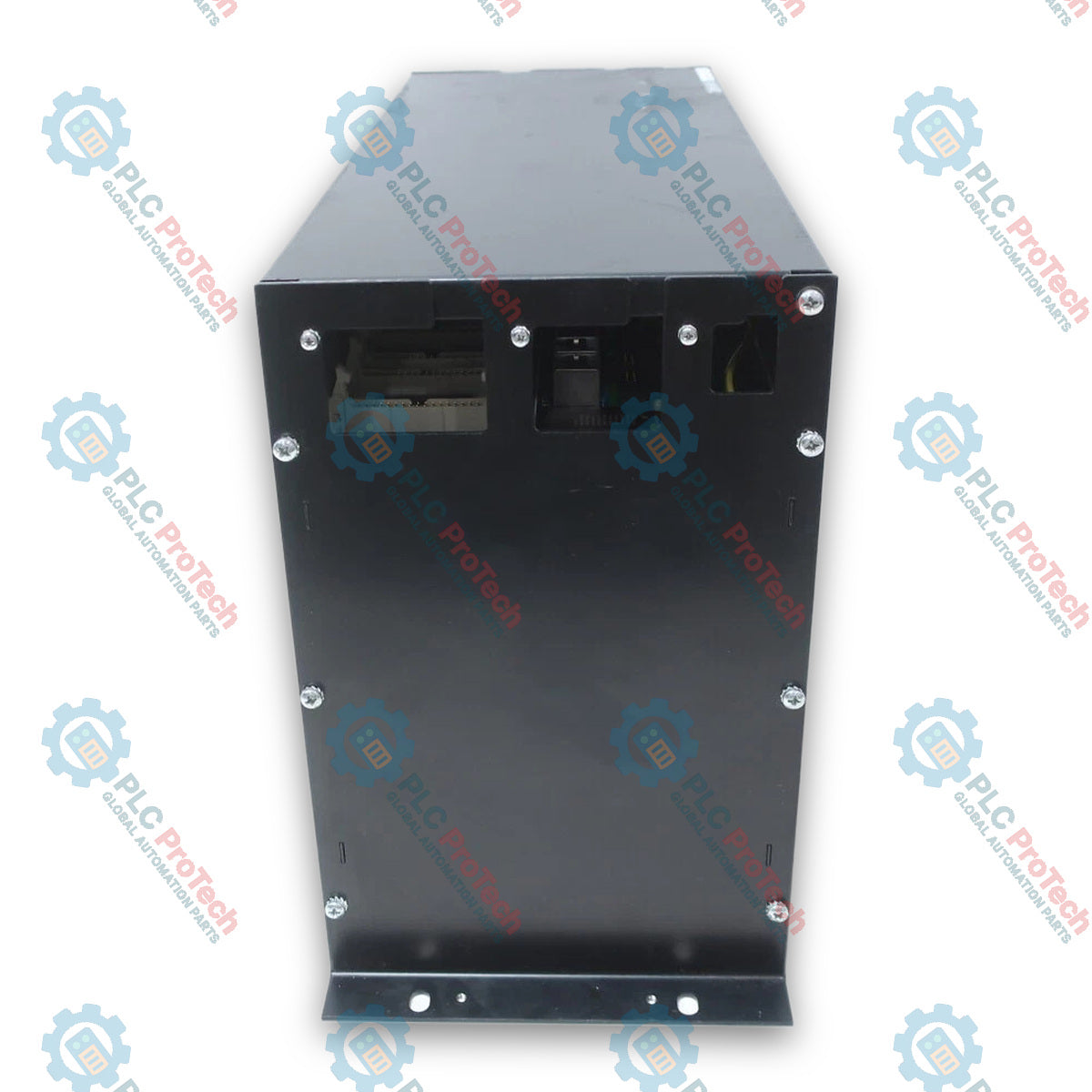

Lo chassis integra un alloggiamento specializzato per il controller con guide per schede, blocchi dei moduli a un quarto di giro e un backplane integrato per il controller (CPB-0001). La sezione posteriore presenta un pannello posteriore con blocco magnetico che si solleva per esporre i collegamenti dei segnali e una struttura organizzata per la gestione dei cavi, con barre orizzontali dedicate per alimentazione/segnali a 24 Vcc, collegamenti di comunicazione e linee a 5 V/watchdog. L'unità instrada la distribuzione interna dell'alimentazione, inclusa un'alimentazione ridondante a 5 V disaccoppiata tramite diodi (5V-R) derivata dagli alimentatori collegati, e interfaccia fino a quattro bus I/O, uscite watchdog, alimentazione del sistema e linee di comunicazione con i rack I/O sul campo e le reti esterne.

Caratteristiche

• Flessibilità a doppia configurazione: Supporta configurazioni del Control Processor sia singole (non ridondanti) sia ridondanti e tolleranti ai guasti all'interno di un unico alloggiamento standard da 19 pollici.
• Architettura backplane integrata: Integra il backplane del controller CPB-0001 per fornire il instradamento dei segnali, la distribuzione ridondante dell'alimentazione a 5 V disaccoppiata tramite diodi (5V-R) e i collegamenti ai bus I/O.
• Gestione strutturata dei cavi posteriori: Dispone di tre barre orizzontali dedicate per fascette, che separano alimentazione/segnali a 24 Vcc, cavi di comunicazione e cablaggio a bassa tensione da 5 V/watchdog.

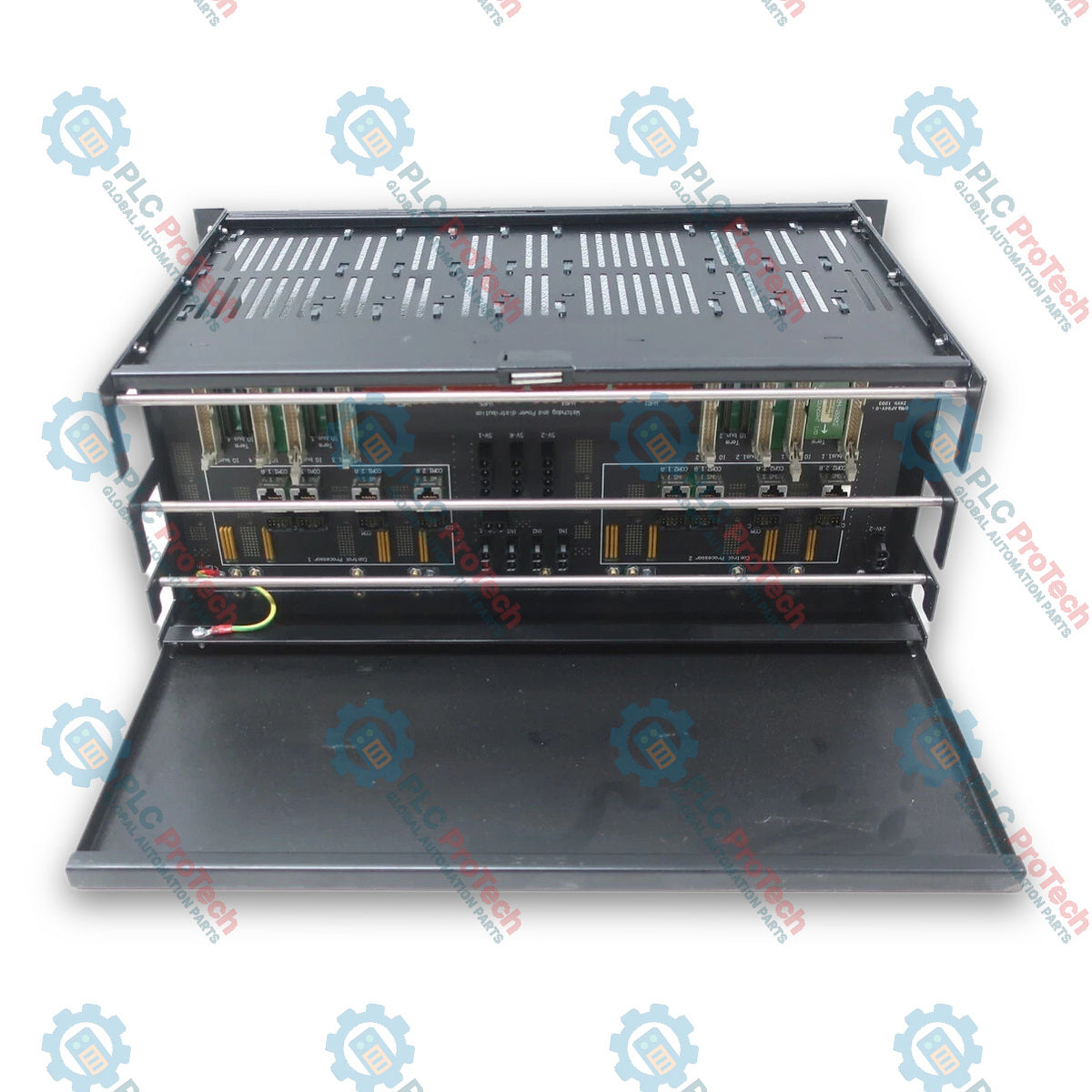

• Protezione posteriore sollevabile: Il pannello posteriore, bloccato magneticamente, si solleva per facilitare l'accesso ai connettori del backplane durante l'installazione e la manutenzione.
• Complete capacità di espansione: Offre interfacce per un massimo di 4 bus I/O con prese dedicate per terminatori (TERM-0001/TERM-0002) e 8 canali di distribuzione watchdog/alimentazione (WdP1–WdP8) per il collegamento a chassis I/O a valle.
• Ingressi di controllo dedicati: Include terminali di interblocco esterni per l'arresto di emergenza (SD) e 3 ingressi generici a 24 Vcc non di sicurezza (IN1–IN3) per funzioni quali la sincronizzazione esterna dell'orologio.

Applicazioni

• Alloggiamento del controller principale Safety Manager: Hub di elaborazione principale che ospita i Quad Processor Pack (QPP-0002), le Universal Safety Interface (USI-0002 / FX-USI-0002), gli alimentatori (PSU-240516) e i moduli batteria e interruttore a chiave (BKM-0001).
• Sistemi di arresto di emergenza (ESD): Telaio centrale che ospita i risolutori della logica ESD in impianti di processo, piattaforme offshore e raffinerie.
• Sistemi di gestione dei bruciatori (BMS) e sistemi Fire & Gas (F&G): Telaio hardware centrale per l'elaborazione di circuiti di sicurezza ad alta integrità e della logica di monitoraggio incendio/gas.

Specifiche tecniche

Generale

Capacità di alloggiamenti e moduli

Meccaniche e ambientali

Connessioni / Interfacce

Linee guida per l'installazione

1. Montaggio su rack: Installare l'Honeywell FC-CPCHAS-0001 orizzontalmente in un armadio rack standard da 19 pollici, generalmente nella posizione superiore sopra il telaio I/O associato.
2. Verifica della messa a terra: Assicurarsi che il telaio sia collegato alla terra del telaio principale dell'armadio. I perni di codifica integrati nel backplane forniscono il collegamento di terra del telaio agli alloggiamenti dei moduli.

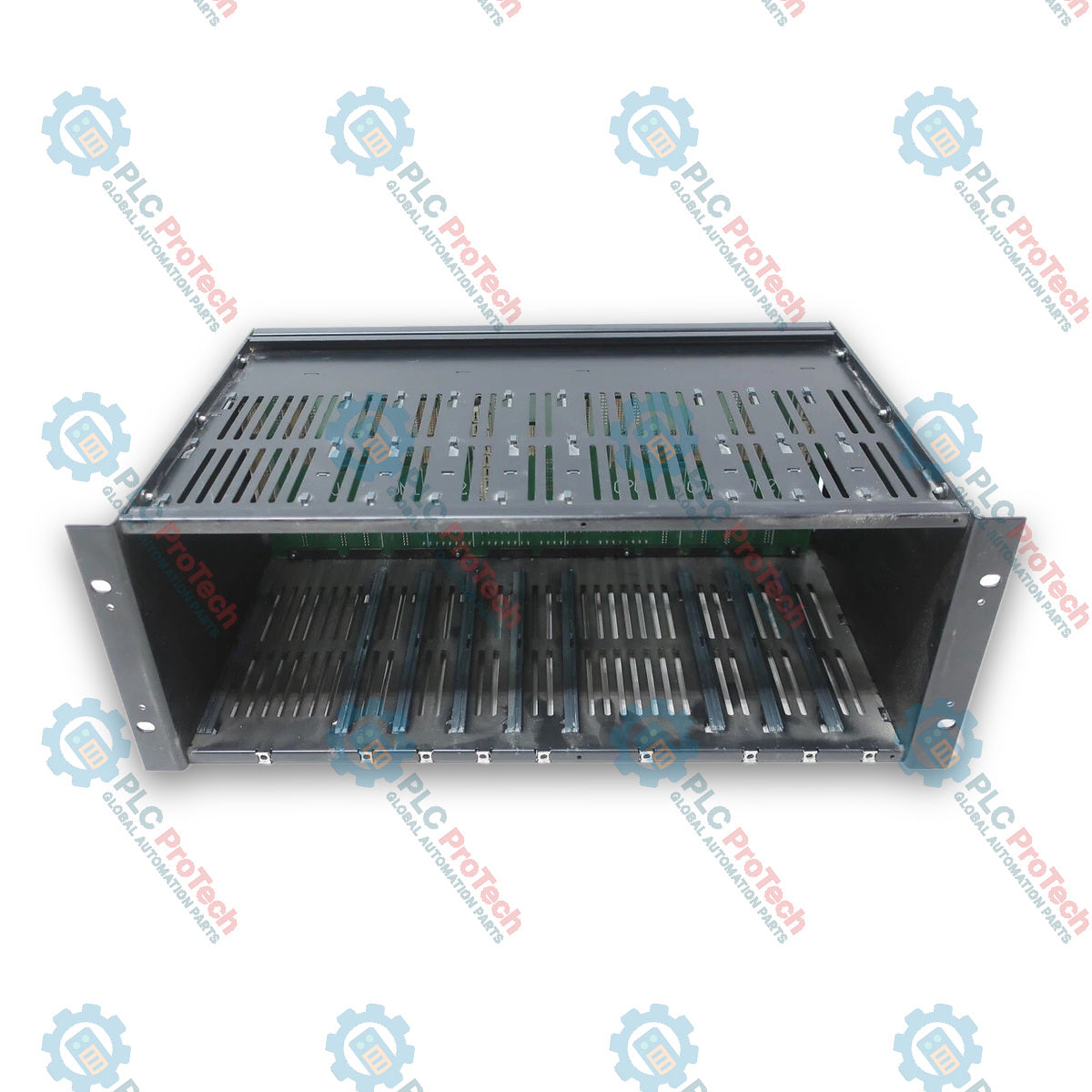

3. Inserimento dei moduli: Inserire i moduli (QPP-0002, USI-0002, PSU-240516, BKM-0001) lungo le guide superiori e inferiori attraverso l'apertura anteriore. Fissare ciascun modulo serrando i dispositivi di fissaggio a un quarto di giro sotto le impugnature dei moduli.
4. Piastre di chiusura: Installare le piastre BLIND-CPS sugli alloggiamenti inutilizzati dei processori e degli alimentatori e le piastre BLIND-COM sugli alloggiamenti di comunicazione inutilizzati per impedire il bypass del flusso d'aria e la contaminazione.
5. Gestione dei cavi posteriori: Aprire il pannello posteriore magnetico. Raggruppare e fissare i cavi alle barre orizzontali per fascette in base ai livelli di tensione:
   • Barra superiore: Alimentazione a 24 Vdc e cablaggio dei segnali a 24 Vdc.
   • Barra centrale: Cavi Ethernet del sistema e cavi di comunicazione per uso generico.
   • Barra inferiore: Cavi di distribuzione ausiliaria a 5V e del watchdog.
6. Terminazione del bus I/O: Verificare che gli appositi terminatori del bus (TERM-0001 o TERM-0002) siano inseriti completamente in tutte le prese Term IO attive sul backplane posteriore.
7. Collegamento per l'arresto di emergenza: Assicurarsi che il ponticello LINK-SD installato in fabbrica rimanga collegato tra i terminali SD, a meno che al telaio non sia collegato un contatto esterno cablato per l'arresto di emergenza.

Raccomandazioni per la configurazione e la messa in servizio

1. Controllo della ridondanza dell'alimentazione: Misurare la tensione ai terminali di test del backplane 5V-1, 5V-2 e 5V-R. Confermare che 5V-R rimanga alimentato quando uno dei moduli di alimentazione (PSU1 o PSU2) è operativo.
2. Verifica della comunicazione: Verificare l'attività del collegamento sulle porte RJ45 (COM1.1–COM2.2) quando sono connesse agli switch di sistema o alle reti Safety Manager a valle.
3. Verifica della sincronizzazione degli interrupt e del clock: Se si utilizza IN1 per la sincronizzazione del clock, verificare l'integrità del segnale sul fronte di salita e i livelli di tensione della linea prima di abilitare gli interrupt software.

Conformità e certificazioni

• CE: Conformità europea
• UL: Underwriters Laboratories
• CSA: Canadian Standards Association
• TUV: Certificato TÜV per la sicurezza funzionale
• FM: Approvato da Factory Mutual
