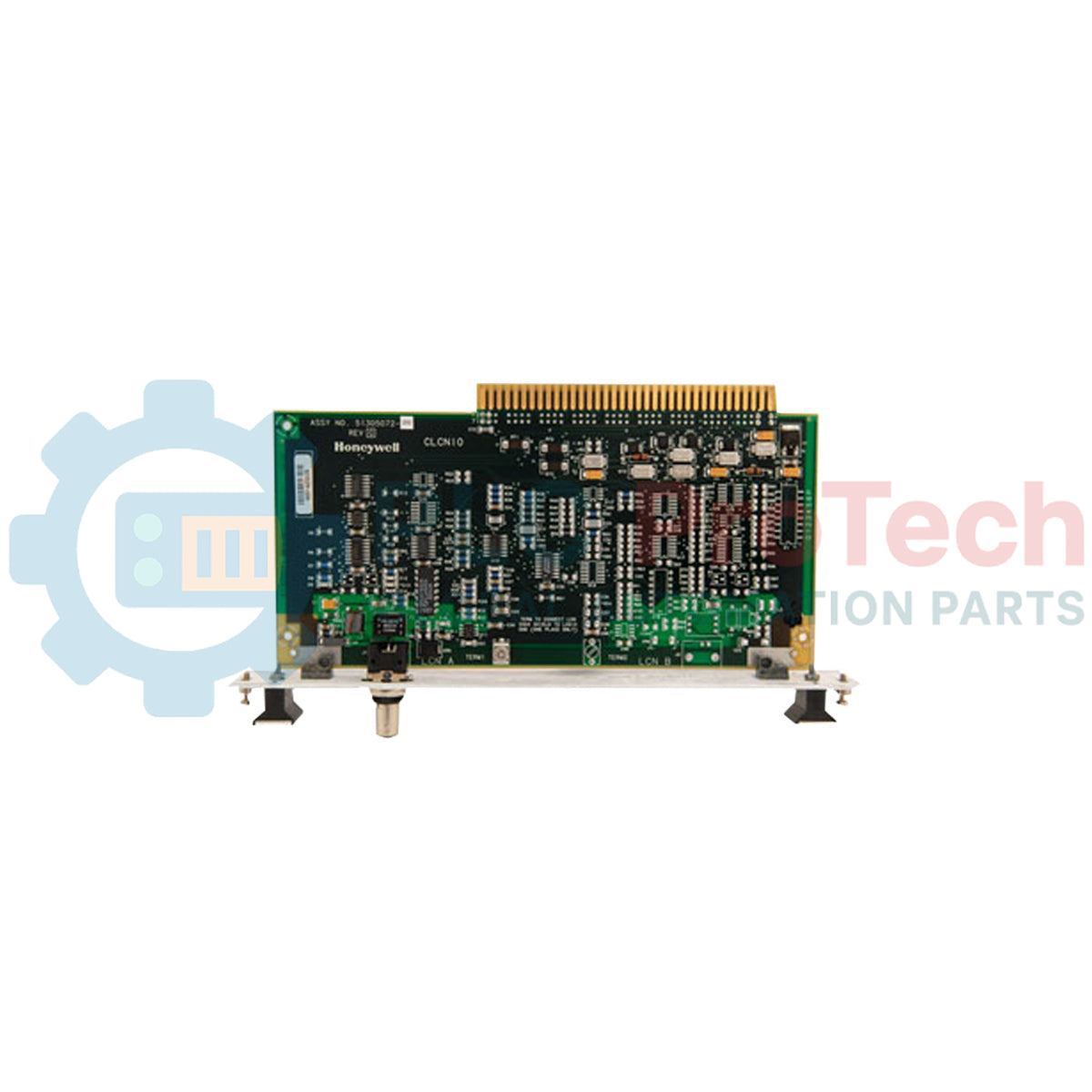

Honeywell 51305072-800 Scheda di ingresso/uscita TDC 3000

Descrizione

Per la gestione di circuiti di controllo critici nelle configurazioni di controllo distribuito legacy, Honeywell 51305072-800 funziona come una scheda di ingresso/uscita ad alta affidabilità, progettata specificamente per il sottosistema di controller di base TDC 3000. Questa scheda facilita la segnalazione di interfaccia essenziale tra la strumentazione di campo industriale e l'unità di elaborazione principale, consentendo l'esecuzione deterministica dei circuiti. Si integra direttamente con i tipi di controller CB120 e CB121 e comunica nativamente con la stazione operatore e il pannello di immissione dati (DEP) del sistema per mantenere prestazioni ottimali dei circuiti di controllo regolatorio.

Caratteristiche principali

• Progettato per l'installazione diretta nei backplane dei controller di base TDC 3000.
• Piena compatibilità operativa con i controller di base CB120 e CB121.
• Supporta la gestione di segnali analogici e discreti multimodali per un massimo di 8 circuiti convenzionali.
• Collegamento nativo ai nodi delle stazioni operatore e ai pannelli di immissione dati (DEP) per override manuali e calibrazione.
• Struttura hardware robusta, progettata per resistere agli ambienti elettrici impegnativi delle industrie di processo continuo.

Applicazioni

• Circuiti di controllo delle raffinerie e degli impianti di trattamento petrolchimico.
• Migrazioni da DCS legacy e manutenzione dei circuiti legacy negli impianti di generazione elettrica.
• Processi di produzione chimica continui che richiedono un'elevata integrità dei circuiti.
• Manutenzione e riparazione delle installazioni esistenti del sistema di controllo TDC 3000.

Specifiche tecniche

Approfondimenti ingegneristici empirici

Modelli alternativi e compatibilità

Questa revisione -800 funge da sostituzione diretta e rinforzata per le versioni precedenti della serie 51305072. Quando si sostituiscono assiemi più vecchi, assicurarsi che le configurazioni del backplane e le matrici dei dip switch corrispondano alle impostazioni esistenti, per garantire la corretta mappatura degli slot e l'indirizzamento dei loop senza problemi di incompatibilità del firmware.

Problemi applicativi e note ingegneristiche

I componenti legacy Honeywell TDC 3000 operano entro limiti termici rigorosi. Assicurarsi che i sistemi di raffreddamento dell'armadio, le ventole e le unità di filtrazione siano perfettamente funzionanti. La temperatura ambiente all'interno dei pannelli chiusi non deve superare i 50 °C, poiché lo stress termico prolungato può causare deriva analogica e instabilità del loop sui canali I/O convenzionali.

Consigli per la messa in servizio e il cablaggio

Verificare sempre le configurazioni di messa a terra del sistema prima di installare il modulo. Assicurarsi che i cavi del Field Termination Assembly (FTA) siano inseriti correttamente e che la schermatura sia terminata solo sulle barre di terra designate, per evitare che i ground loop corrompano il feedback analogico di basso livello verso i controller CB120 o CB121.

Linee guida per l'installazione
