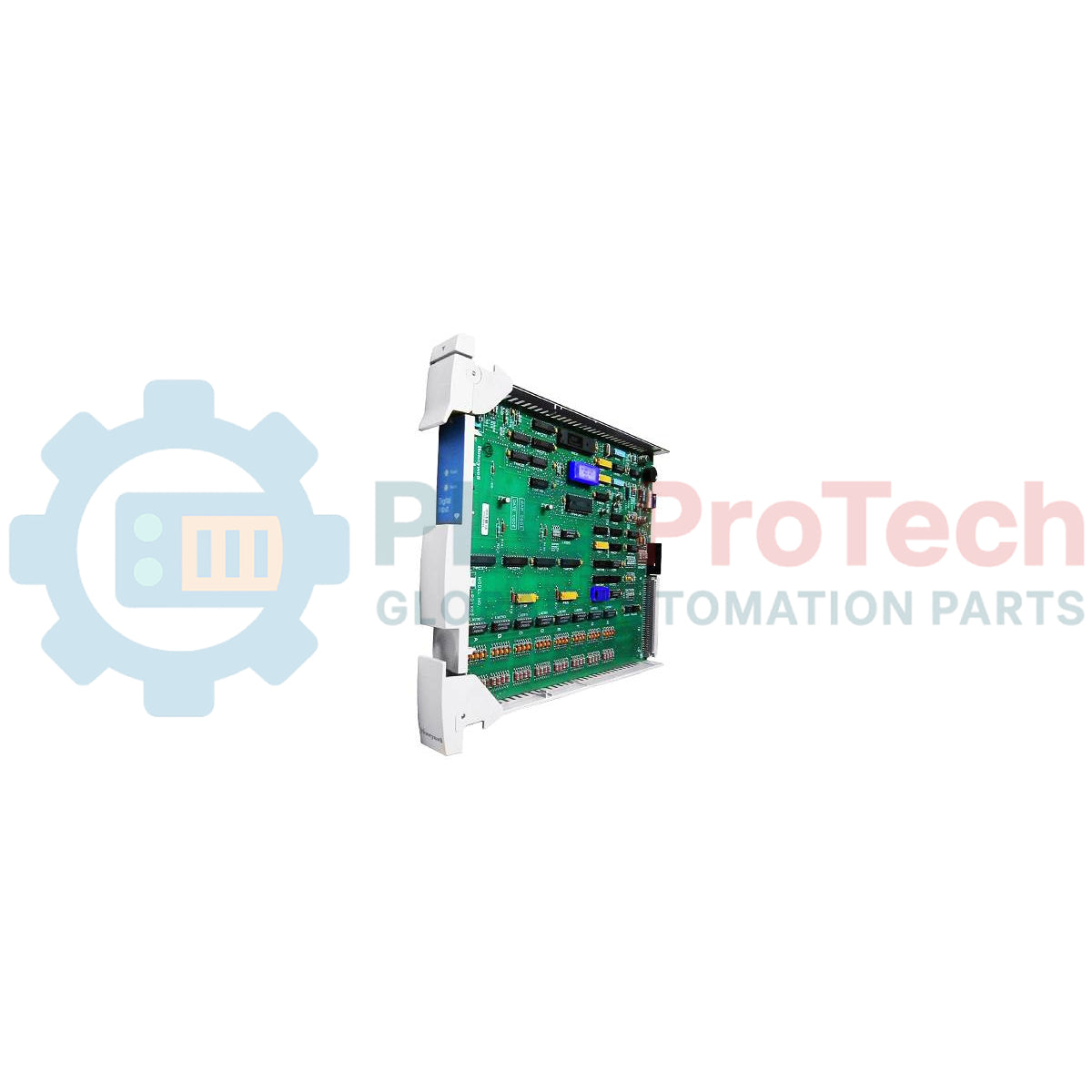

Modulo di uscita digitale Honeywell 80363975-150 MC-PDOY22

Descrizione

Progettata per facilitare una trasmissione affidabile dei segnali discreti negli ambienti di controllo dei processi industriali, la Honeywell 80363975-150 è una scheda di uscita digitale MC-PDOY22 ad alta densità, progettata per le architetture Honeywell TDC 3000 e High-Performance Process Manager (HPM). Questo processore di uscita digitale controlla fino a 32 uscite discrete, interfacciando il sistema di controllo centrale con solenoidi di campo, relè, indicatori e avviatori per motori. Progettata per l'automazione dei processi ad alta affidabilità, la Honeywell 80363975-150 instrada i segnali logici direttamente verso gli assemblaggi di terminazione sul campo (FTA) per gestire in modo sicuro ed efficiente diversi intervalli di carico.

Caratteristiche

• Densità di uscita a 32 canali: Massimizza l'efficienza dello spazio nel rack all'interno del cabinet delle schede High-Performance Process Manager.
• Compatibilità con doppia FTA: Supporta applicazioni in corrente continua a bassa tensione e ambienti di commutazione CA/CC ad alta tensione utilizzando FTA standard.
• Rivestimento protettivo: Progettato per resistere alle atmosfere industriali aggressive e corrosive tipiche degli impianti petrolchimici e di generazione elettrica.
• Elaborazione dei segnali ad alta velocità: Offre tempi di risposta rapidi per interblocchi di sicurezza critici e logica di controllo discreta.
• Supporto della ridondanza: Si integra perfettamente con coppie di IOP ridondanti per garantire il funzionamento continuo in ambienti ad alta disponibilità.

Applicazioni

• Anelli di controllo petrolchimici e di raffinazione.
• Gestione dei bruciatori delle centrali elettriche e sequenziamento dei sistemi ausiliari.
• Controllo di attuatori discreti nelle linee di produzione di pasta di legno e carta.
• Commutazione logica discreta in aree pericolose e pannelli annunciatori di allarme.

Tabella delle specifiche tecniche

Informazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

MC-PDOY22 è l'alternativa con rivestimento conforme diretto ai moduli MU-PDOY22 meno recenti e privi di rivestimento. Funziona senza problemi in qualsiasi slot standard di card file I/O PM, APM o HPM. Quando si sostituisce una revisione precedente, verificare che i cavi del bus di controllo a 50 pin esistenti (MU-KDOYxx) siano compatibili con i vincoli fisici della presa del modello Honeywell 80363975-150 aggiornato.

Problemi applicativi e note ingegneristiche

Quando si utilizza MC-PDOY22 con carichi CA/CC ad alta tensione tramite FTA OY23 o OY63, gli ingegneri dello stabilimento devono considerare che sono necessari due FTA discreti per implementare completamente tutti i 32 canali di uscita. L'utilizzo di un singolo FTA limita le uscite indirizzabili a 16. Assicurarsi che l'assorbimento di corrente totale per ciascun gruppo di uscite non violi i limiti termici e del backplane dell'alimentatore del nodo HPM, soprattutto all'interno di armadi sigillati e non ventilati.

Suggerimenti per la messa in servizio e il cablaggio

Durante la messa in servizio, verificare l'integrità strutturale della schermatura dei cavi di campo. Instradare le linee dei segnali DO discreti lontano dagli azionamenti a frequenza variabile (VFD) ad alta potenza e dai cavi di alimentazione dei motori per prevenire l'iniezione di disturbi induttivi. Eseguire sempre un controllo del loop I/O dalla console del sistema di controllo per confermare le transizioni esatte dello stato dei contatti sui corrispondenti terminali FTA prima di impostare i loop in modalità di controllo automatico.
