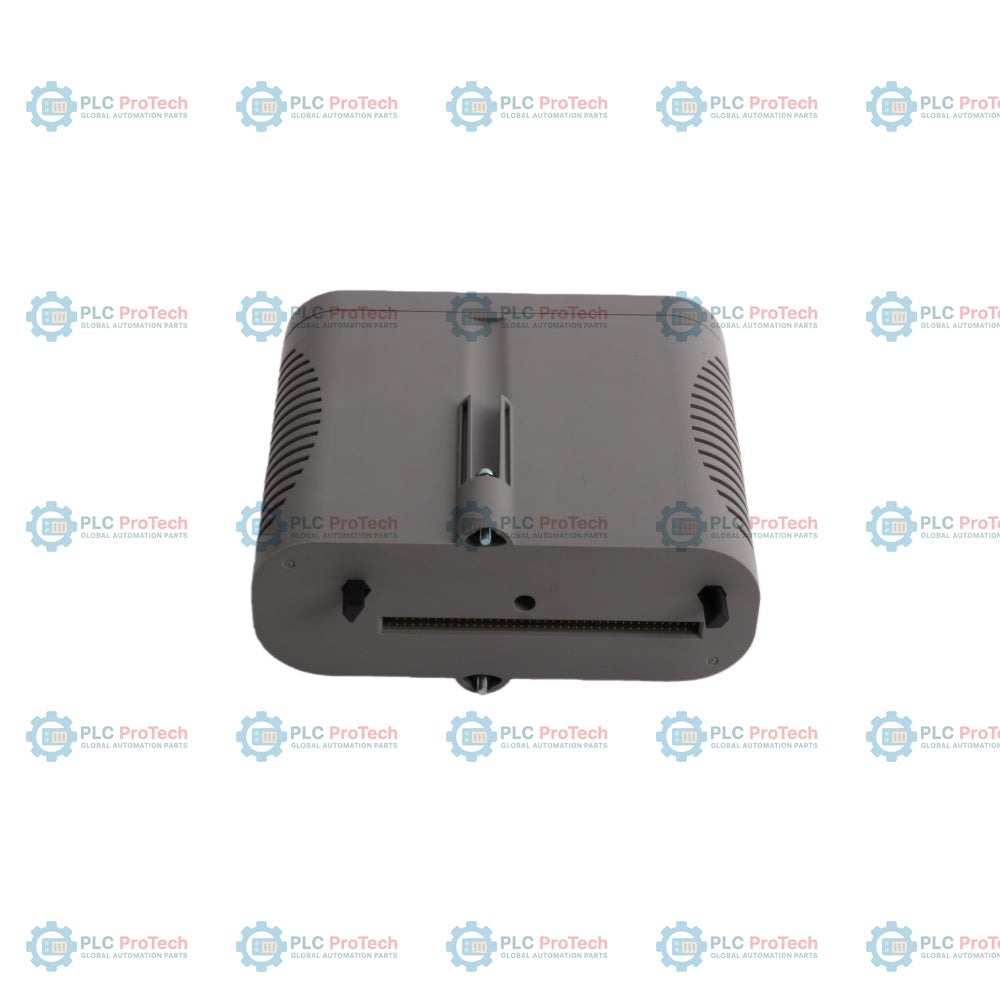

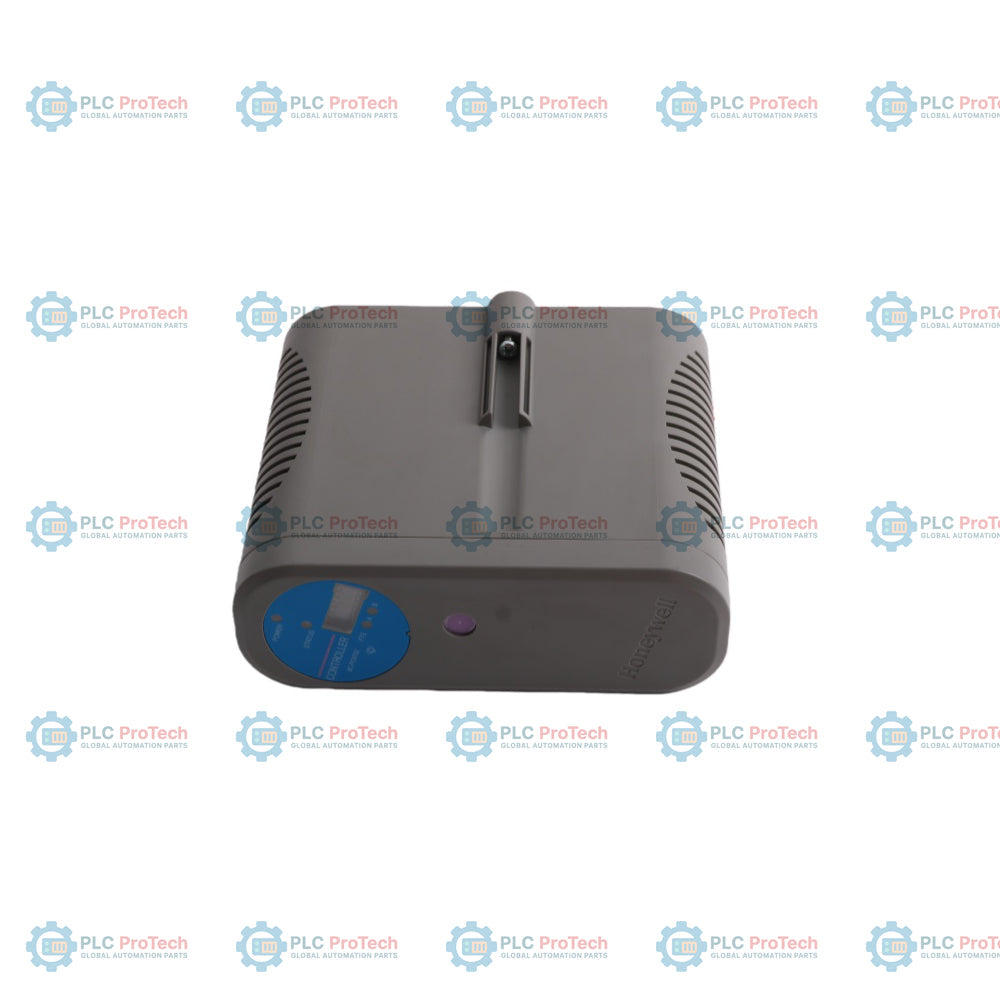

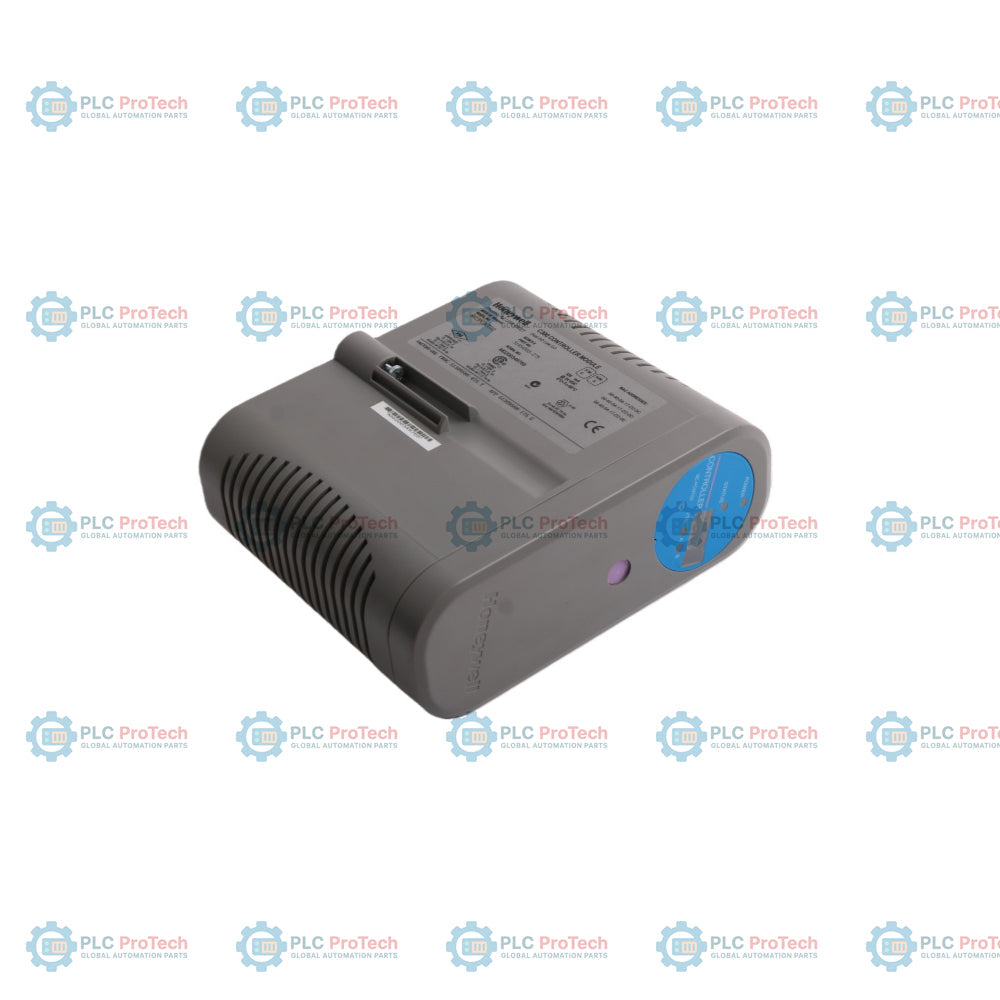

Modulo processore del controller Honeywell 8C-PCNT03 51454363-375 Serie 8 C300

Descrizione

Honeywell 8C-PCNT03 (numero di parte 51454363-375) è un modulo processore controller C300 progettato per l'esecuzione in tempo reale delle strategie di controllo, l'elaborazione batch e la gestione del processo sul campo nell'architettura DCS Honeywell Experion PKS Series 8. Operando sulla piattaforma hardware C300v3, questa unità controller single-core esegue la logica di controllo deterministica tramite il software Honeywell Control Execution Environment (CEE).

Progettato per ambienti di processo industriale gravosi, Honeywell 8C-PCNT03 51454363-375 presenta un rivestimento protettivo sul circuito stampato per prevenire la corrosione causata da contaminanti presenti nell'aria, elevata umidità ed esposizione a sostanze chimiche. L'unità offre risorse di elaborazione dedicate e una gestione delle comunicazioni ad alta capacità sulle reti di controllo standard Fault Tolerant Ethernet (FTE).

Il modulo controller dispone di 18 MB di memoria utente CEE e supporta fino a 4 connessioni di rete Peer Gateway Module (PGM). Si integra direttamente nei gruppi carrier standard Series 8, interfacciandosi con i moduli I/O locali e i controller peer nelle reti di processo distribuite.

Caratteristiche

• Risorse per l'esecuzione del controllo: offre 5500 unità di esecuzione dell'elaborazione (Us) disponibili per il consumo della CPU nell'esecuzione dei loop e nell'elaborazione della logica.
• Memoria CEE dedicata: dotato di 18 MB di memoria utente CEE dedicata alla configurazione delle strategie, ai blocchi di controllo continuo e alle operazioni sequenziali.
• Architettura single-core: utilizza un processore single-core ottimizzato per l'esecuzione deterministica dei cicli.
• Compatibilità con le versioni del sistema: supportato nelle versioni del software Experion PKS R110, R120, R500, R510 e R520.
• Architettura di backup della memoria: interfaccia con il modulo caricabatterie RAM 51454475-100 per garantire la conservazione non volatile dei programmi durante le interruzioni dell'alimentazione principale.
• Espansione della rete PGM: supporta fino a 4 connessioni Peer Gateway Module (PGM) per nodo controller C300.
• Throughput di accesso ai dati: offre una frequenza complessiva convenzionale di risposta all'accesso ai dati di 2500 PPS.
• Capacità dei parametri sottoscritti: gestisce fino a 4000 parametri sottoscritti totali per l'accesso ai dati di visualizzazione.
• Pubblicazione peer-to-peer: supporta frequenze di pull/get dell'iniziatore peer e di pubblicazione del target fino a 1000 PPS.
• Protezione mediante rivestimento conforme: presenta un rivestimento conforme applicato in fabbrica (Coated 1, 3, 4) per resistere ad ambienti atmosferici difficili.

Applicazioni

• Controllo distribuito dei processi: motore di elaborazione primario per circuiti di processo continui negli impianti chimici, di raffinazione e di produzione energetica.
• Automazione Experion PKS: motore di controllo che esegue strategie di controllo CEE, blocchi funzione e interblocchi di processo.
• Automazione batch: esecuzione di sequenze e ricette nella produzione farmaceutica e di prodotti chimici speciali.
• Controllo dell'interfaccia del sottosistema: orchestrazione dei moduli I/O di campo, delle interfacce seriali e degli scambi di dati tra controller tramite FTE.

Informazioni per l'ordine

Specifiche tecniche

Connessioni / Interfacce

Linee guida per l'installazione

1. Ispezionare il modulo 8C-PCNT03 e la base del carrier per verificarne la pulizia fisica prima del montaggio.
2. Assicurarsi che le alimentazioni del sistema al carrier di montaggio Series 8 interessato siano isolate o configurate correttamente secondo le pratiche di sicurezza dell'impianto.
3. Allineare i connettori posteriori del modulo 8C-PCNT03 con lo slot dedicato del controller sul gruppo carrier Series 8.
4. Premere saldamente il modulo in posizione finché il meccanismo di bloccaggio non si innesta saldamente nel carrier.
5. Collegare il modulo caricatore RAM 51454475-100 al terminale di backup designato sul gruppo del controller.
6. Confermare la corretta messa a terra della schermatura del carrier e verificare il collegamento dei cavi Ethernet FTE agli switch di rete.
7. Applicare l'alimentazione e verificare che gli indicatori LED di stato del sistema completino le routine diagnostiche iniziali di avvio.

Linee guida per configurazione / messa in servizio / sostituzione

Linee guida per la configurazione

• Utilizzare Honeywell Control Builder all'interno di una release compatibile di Experion PKS (R110, R120, R500, R510 o R520) per definire le strategie di esecuzione del controllo CEE.
• Assegnare gli indirizzi corretti dei nodi FTE e le allocazioni di memoria del controller prima di scaricare i file dei parametri.

Linee guida per la messa in servizio

• Verificare il throughput di comunicazione verso i canali I/O connessi e i controller peer.
• Monitorare le metriche di consumo della memoria per garantire che le dimensioni della strategia rientrino nel limite di 18 MB della memoria utente CEE.
• Confermare la tensione di carica del modulo caricatore RAM e la funzionalità di backup.

Raccomandazioni per la sostituzione

• Vincolo di ridondanza tra generazioni: il modulo 8C-PCNT03 (C300v3) non può essere abbinato a un modulo 8C-PCNT05 (C300v5) in un set ridondante, poiché l'hardware di generazioni diverse non sincronizza gli stati di ridondanza.
• Quando si sostituisce un modulo 8C-PCNT03 esistente, caricare ed eseguire il backup dei database correnti del controller e delle impostazioni dei parametri in Control Builder prima di rimuovere l'unità hardware.
• Verificare che le unità sostitutive mantengano le specifiche del modulo caricatore RAM 51454475-100 per prevenire la perdita di memoria durante i cicli di alimentazione.
