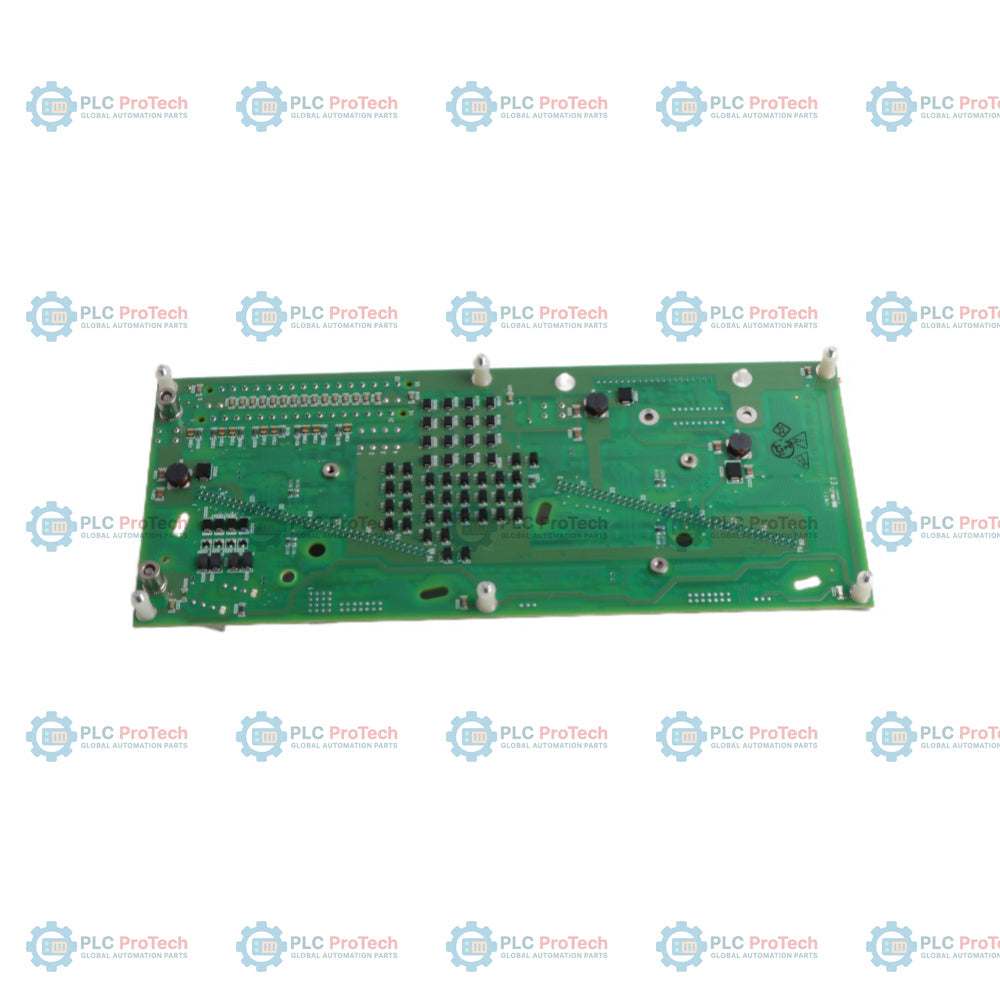

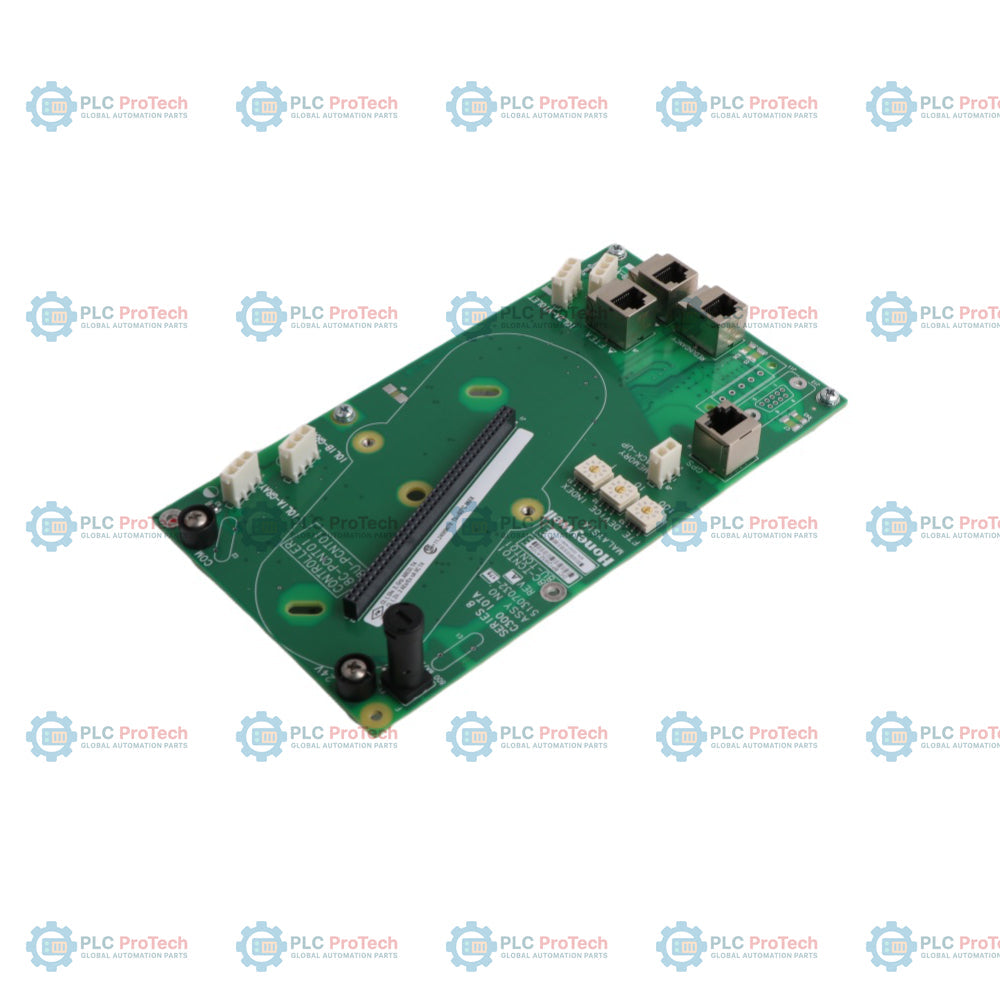

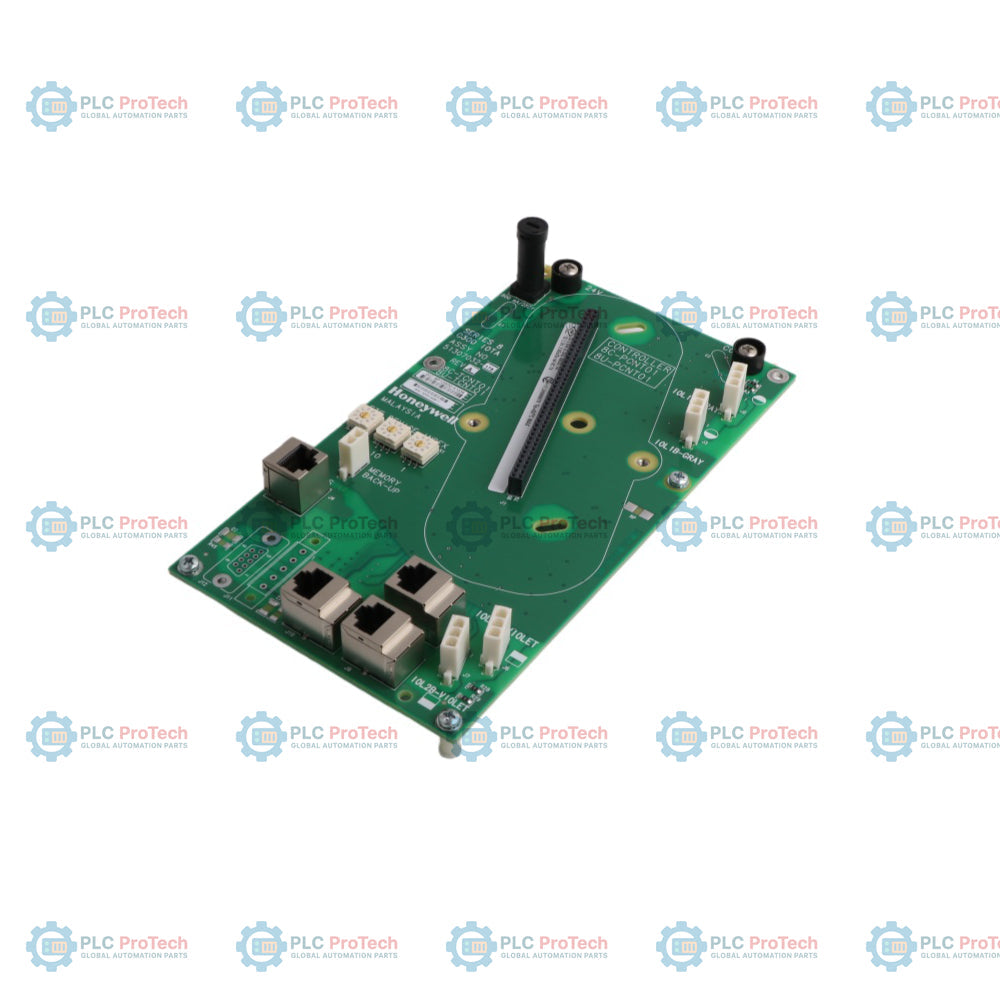

Modulo di alimentazione Honeywell 8U-PWSP01-CN Experion LX Series 8 da 20A

Descrizione

Honeywell 8U-PWSP01-CN è un modulo di alimentazione da 20 A progettato per fornire alimentazione CC regolata al sistema negli ambienti di controllo Experion LX Series 8. Con una tensione di ingresso CA nominale di 120/240 VAC, converte l'alimentazione di rete nell'uscita stabilizzata di +24 VCC richiesta dai controller C300, dai moduli di ingresso/uscita Series 8 e dai relativi assiemi di terminazione I/O (IOTA).

In quanto elemento fondamentale del sottosistema di alimentazione Experion LX Series 8, 8U-PWSP01-CN viene installato nell'apposito rack metallico di alimentazione Series 8. Trasferisce la tensione del sistema attraverso le schede header montate nella parte superiore alla rete di distribuzione dell'alimentazione dell'armadio. Nelle configurazioni con accesso da entrambi i lati dell'armadio, i sistemi di alimentazione possono essere installati su entrambi i lati per mantenere la continuità operativa di tutto l'hardware di controllo installato.

Caratteristiche

• Fornisce un'uscita di +24 VCC con una capacità di corrente fino a 20 A per alimentare i moduli I/O Series 8 e l'hardware di controllo C300.
• Funziona con una tensione di ingresso di rete di 120/240 VAC tramite collegamenti a morsettiera, per una distribuzione flessibile dell'alimentazione.
• Si installa direttamente nello chassis metallico dell'alimentatore Series 8 e si collega alle schede header superiori per la distribuzione dell'alimentazione in tutto l'armadio.
• Supporta configurazioni ridondanti a doppio modulo di alimentazione se abbinato a una seconda unità da 20 A nel rack di alimentazione.
• Alimenta direttamente il sottosistema di distribuzione dell'armadio, senza richiedere singoli cavi esterni di alimentazione CC verso le IOTA.

Applicazioni

• Sottosistemi di distribuzione dell'alimentazione degli armadi Experion LX Series 8 che richiedono linee di alimentazione a 24 VCC primarie o ridondanti.
• Distribuzione centralizzata di alimentazione a +24 VCC per controller Honeywell C300, Control Firewall e moduli I/O Series 8.
• Armadi per processi continui, automazione batch e controllo industriale operanti nell'architettura hardware Experion LX.

Specifiche tecniche

Linee guida per l'installazione

1. Verificare che la tensione di rete CA in ingresso corrisponda al valore nominale di 120/240 VAC prima di installare il modulo 8U-PWSP01-CN nell'armadio.
2. Assicurarsi che gli interruttori automatici dell'alimentazione di rete siano isolati e bloccati prima di cablare la morsettiera CA dell'armadio.
3. Fissare saldamente il modulo di alimentazione nell'apposito rack metallico dell'alimentatore all'interno dell'armadio Series 8.
4. Collegare i conduttori di alimentazione CA forniti dall'utente (L1, L2 e terra di sicurezza) attraverso la porta di ingresso dell'armadio alla morsettiera CA.
5. Verificare i collegamenti della messa a terra di protezione per garantire la sicurezza del sistema e un'elevata immunità ai disturbi elettrici.

Linee guida per la configurazione e la messa in servizio

1. Eseguire controlli di continuità sulla scheda header di distribuzione dell'alimentazione a +24 VCC per verificare l'assenza di cortocircuiti sul campo.
2. Applicare l'alimentazione di rete CA tramite il quadro degli interruttori automatici dell'armadio e misurare l'uscita sulla scheda header per verificare la stabilità dell'alimentazione a +24 VCC.
3. Controllare i LED di stato sul modulo di alimentazione per confermare la corretta inizializzazione e lo stato del sottosistema di alimentazione.
4. Verificare la corretta ventilazione dell'armadio e il funzionamento del gruppo ventole per mantenere la temperatura ambiente operativa entro i limiti accettabili.
