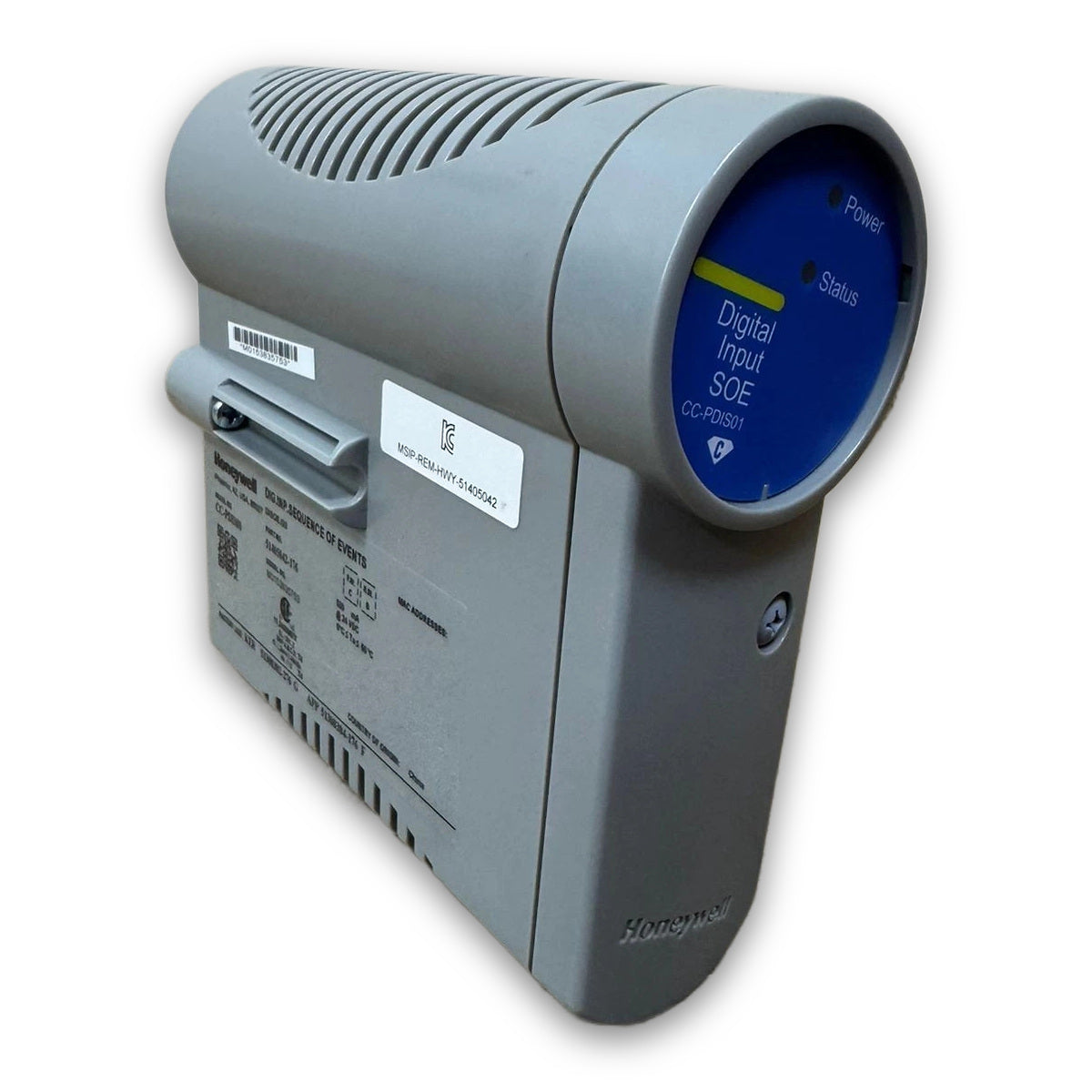

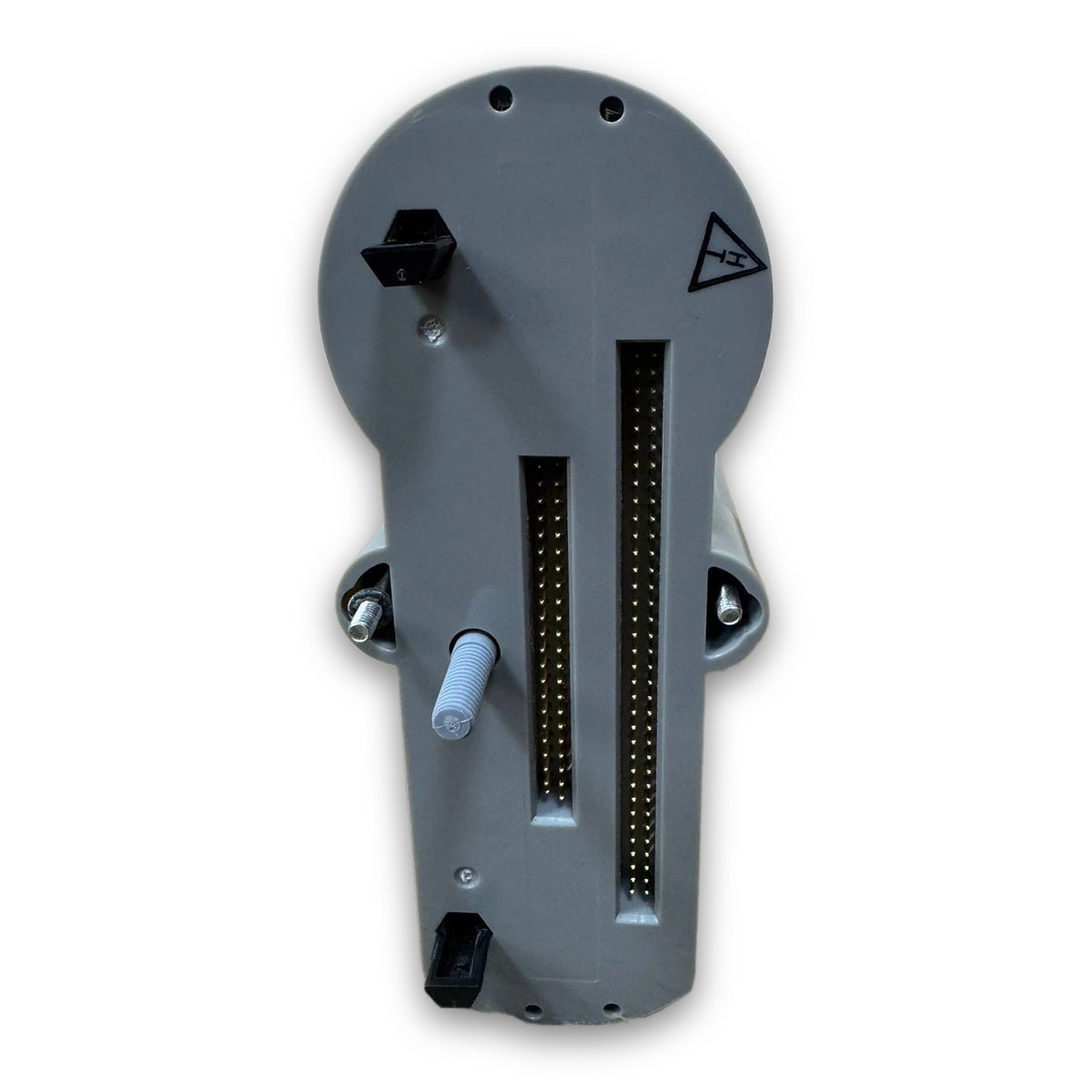

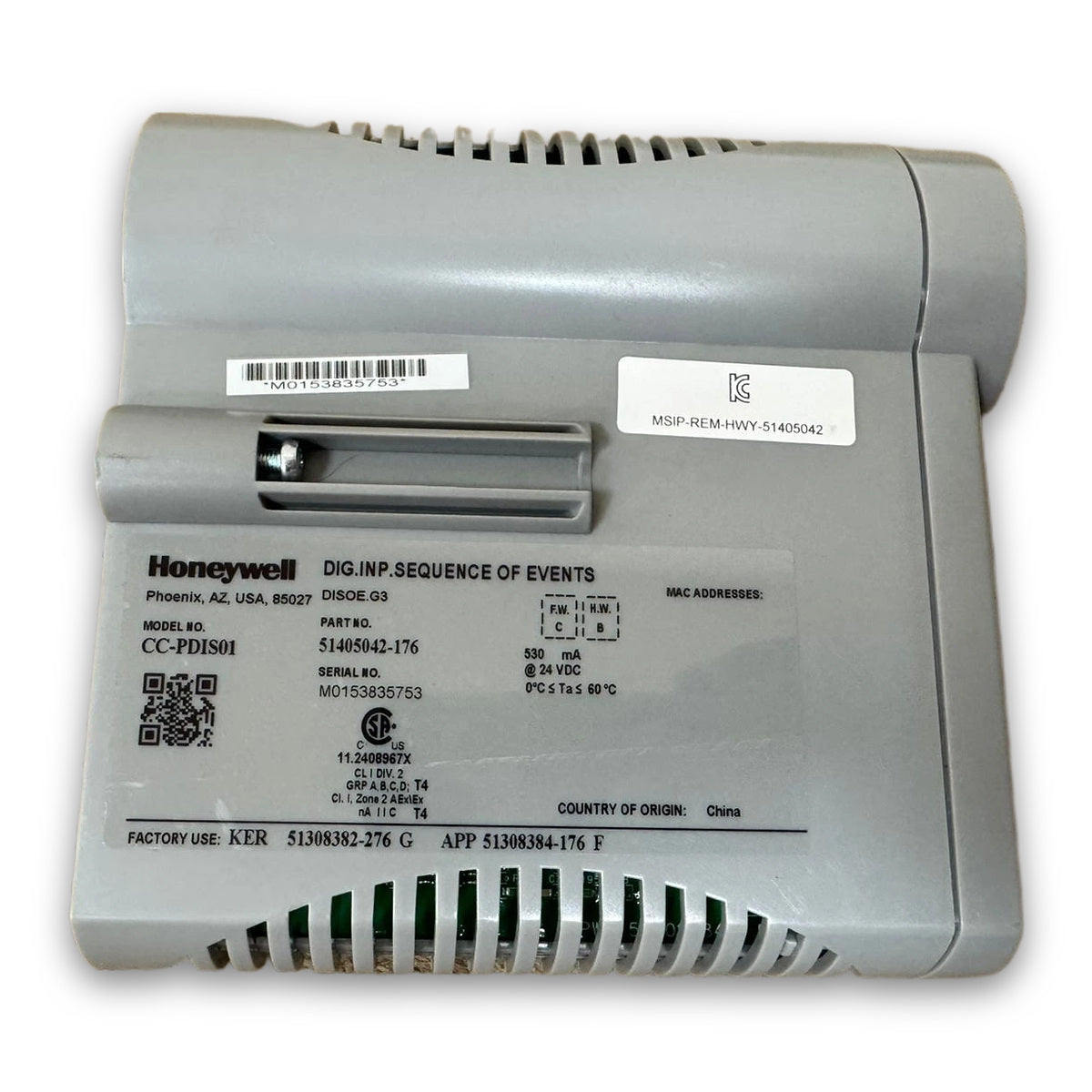

Honeywell CC-PDIS01 51405042-176 Experion PKS Series C Modulo di ingresso digitale a bassa tensione

Descrizione

Il Honeywell CC-PDIS01 (numero di parte: 51405042-176) è uno speciale modulo di ingresso digitale a bassa tensione Series C, progettato per il monitoraggio affidabile dei segnali ad alta densità all'interno dell'architettura di controllo Experion PKS. In quanto componente fondamentale della famiglia I/O Series C, questo modulo è progettato per interfacciare i segnali digitali di campo con il controller C300, fornendo un feedback di stato essenziale per le applicazioni di automazione dei processi e controllo industriale.

Il modulo supporta 32 canali di ingresso digitali, consentendo un'elevata densità I/O in armadi di controllo con spazio limitato. È progettato per un'integrazione perfetta nella piattaforma Experion PKS Series C, condividendo il formato standard e l'infrastruttura di montaggio comune utilizzati in tutto il sistema. Il modulo sfrutta funzionalità diagnostiche avanzate per garantire l'integrità del processo, consentendo il monitoraggio in tempo reale e la rapida identificazione dello stato dei dispositivi di campo o di potenziali guasti degli ingressi.

Caratteristiche

• I/O ad alta densità: Supporta 32 canali di ingresso digitali indipendenti, ottimizzando lo spazio nell'armadio e riducendo i requisiti hardware.
• Integrazione del sistema: Pienamente compatibile con il controller C300, supporta le topologie I/O link standard e la configurazione a livello di sistema.
• Diagnostica affidabile: Fornisce una diagnostica completa a livello di modulo e di canale per migliorare la visibilità operativa e l'efficienza della manutenzione.
• Architettura Series C: Mantiene il formato coerente della Series C, consentendo uniformità di installazione, cablaggio e compatibilità con l'I/O Termination Assembly (IOTA).
• Configurazione flessibile: Supporta la configurazione software locale, consentendo una rapida implementazione e una facile modifica delle strategie di controllo nell'ambiente Experion.

Applicazioni

• Automazione dei processi: Ideale per il monitoraggio di interruttori di campo, sensori di fine corsa e indicatori di stato discreti negli ambienti di produzione di processo.
• Controllo a livello macchina: Interfaccia array di ingressi digitali ad alta capacità, fornendo circuiti di feedback affidabili per macchinari automatizzati e apparecchiature di assemblaggio.
• Monitoraggio a livello di sistema: Funge da componente fondamentale per il monitoraggio dello stato relativo alla sicurezza e per gli interblocchi operativi all'interno del sistema Experion PKS.

Specifiche tecniche

Linee guida per l'installazione

1. Verifica dell'hardware: Confermare che il numero modello CC-PDIS01 e il numero di parte 51405042-176 corrispondano ai requisiti del sistema prima di iniziare l'installazione.
2. Ispezione dei componenti: Eseguire un'ispezione visiva del modulo e della relativa IOTA per verificare l'eventuale presenza di danni di spedizione, pin piegati o detriti.
3. Montaggio: Assicurarsi che la IOTA sia installata correttamente sul supporto del sistema, quindi montare il modulo di ingresso digitale sulla IOTA secondo la sequenza di montaggio standard della Series C.
4. Verifica del cablaggio: Assicurarsi che tutti i cavi di campo siano terminati sui terminali IOTA appropriati. Verificare che la schermatura e la messa a terra siano realizzate secondo le pratiche standard della strumentazione industriale per prevenire interferenze dovute al rumore elettrico.
5. Verifica dell'alimentazione: Verificare i livelli di tensione sul backplane o sul bus di alimentazione prima di alimentare il modulo.
6. Messa in servizio: Una volta effettuato il collegamento, eseguire un test del loop per verificare la variazione di stato di ciascun canale digitale nell'Experion Control Builder, assicurandosi che i segnali siano mappati correttamente e visualizzati nell'ambiente di monitoraggio.

Configurazione / Messa in servizio / Sostituzione

• Configurazione: Tutta la configurazione del CC-PDIS01 deve essere eseguita nell'Experion Control Builder. Assicurarsi che i parametri dei canali, come i nomi dei tag e le opzioni di filtraggio, siano impostati prima dell'istanza.

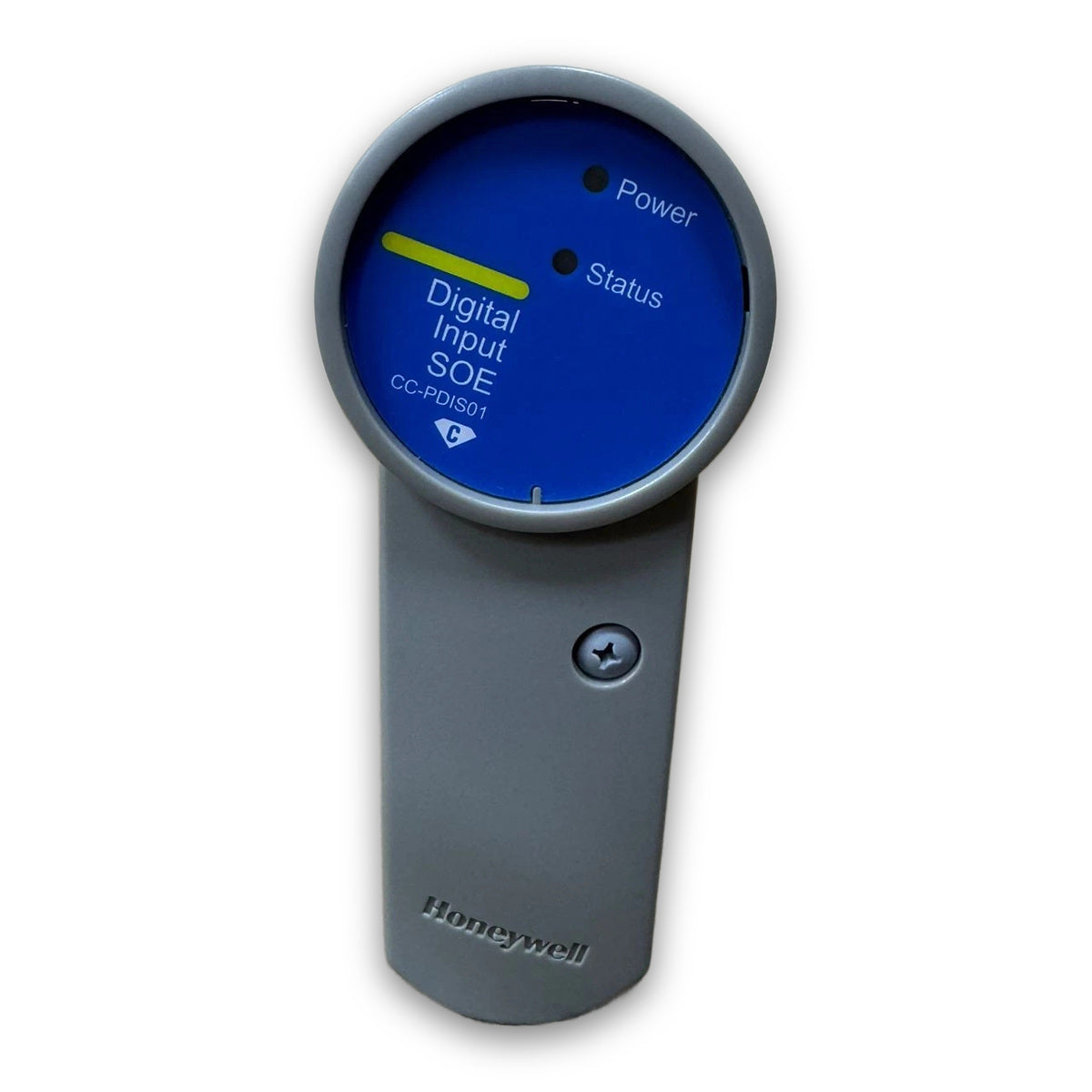

• Messa in servizio: Durante la messa in servizio, verificare che i LED del modulo indichino lo stato operativo corretto (ad esempio, comunicazione attiva con l'IOLINK). Confermare che gli stati degli ingressi digitali si aggiornino correttamente nelle visualizzazioni di sistema durante l'azionamento fisico dei dispositivi di campo.
• Sostituzione: Per sostituire il modulo sotto tensione, osservare le procedure di sicurezza standard per interventi su apparecchiature di controllo industriale alimentate. Assicurarsi che il modulo sostitutivo disponga della revisione hardware compatibile e verificare la configurazione dopo l'inserimento per garantire che il controller si risincronizzi automaticamente con il nuovo hardware.
