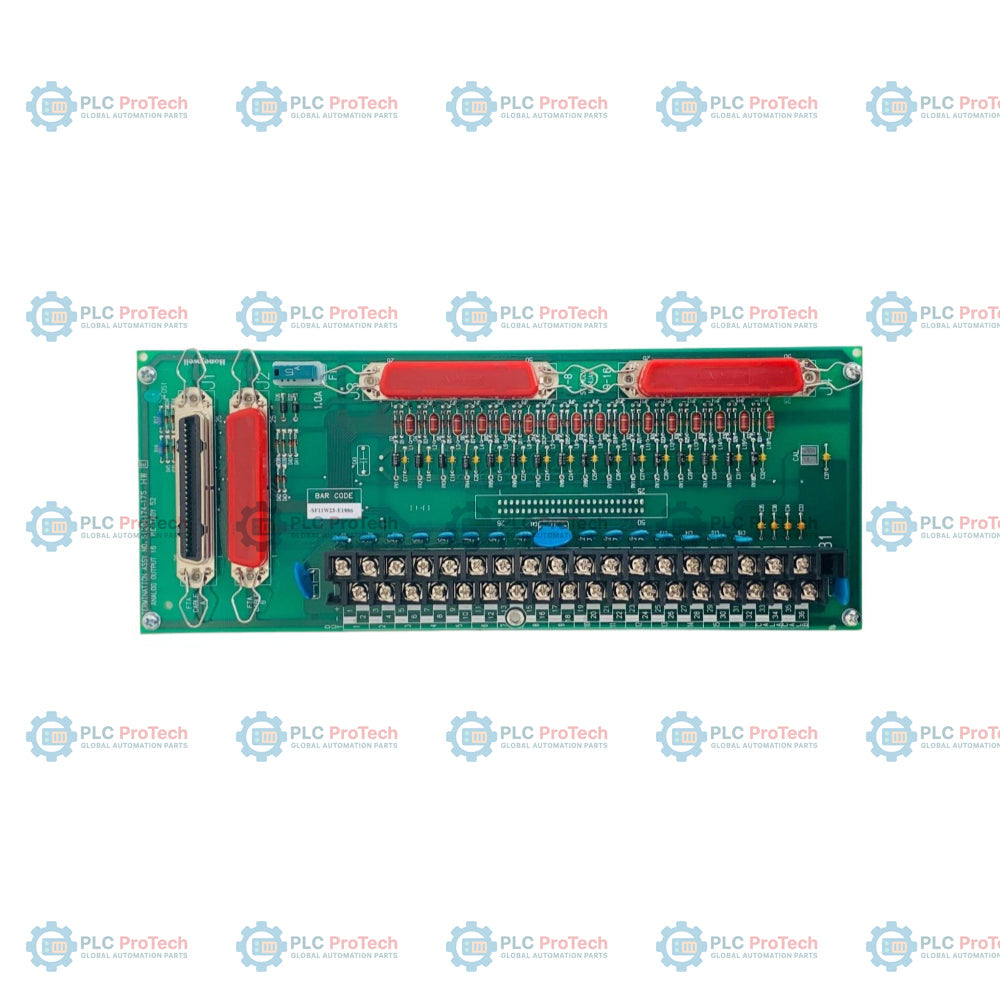

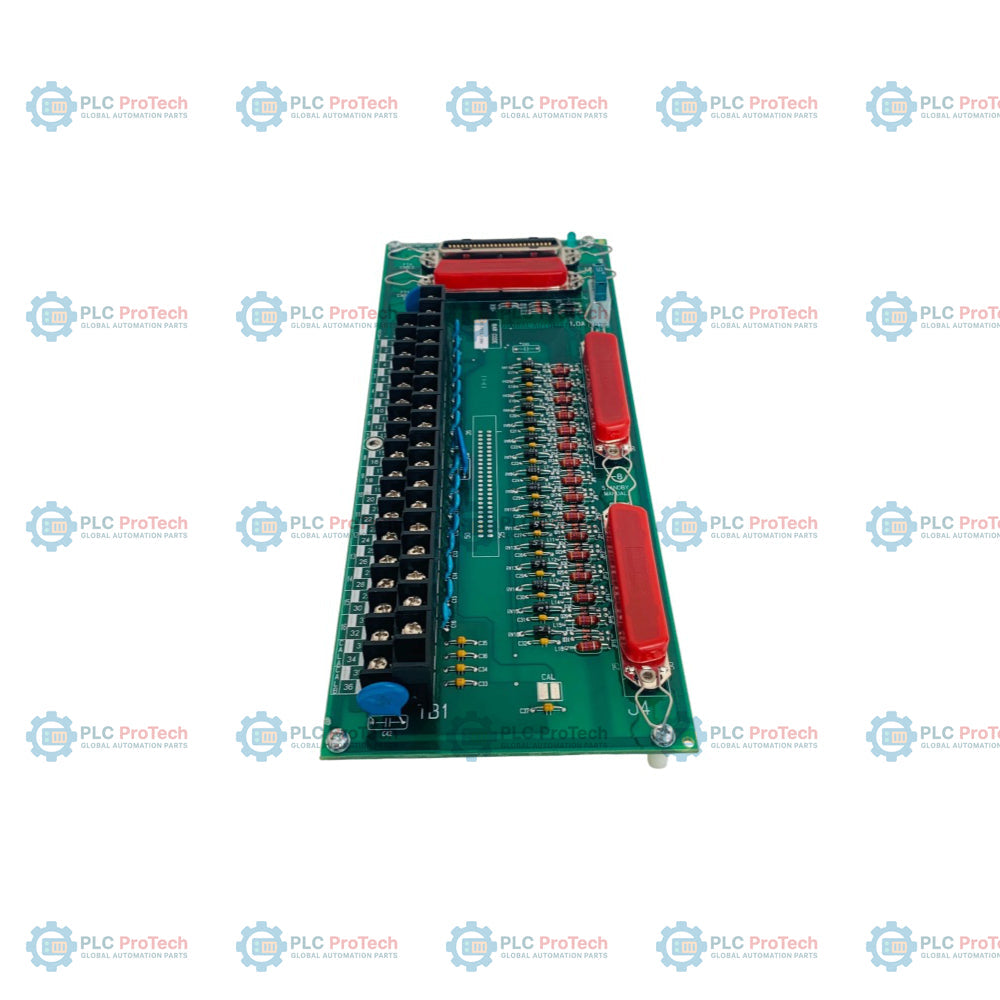

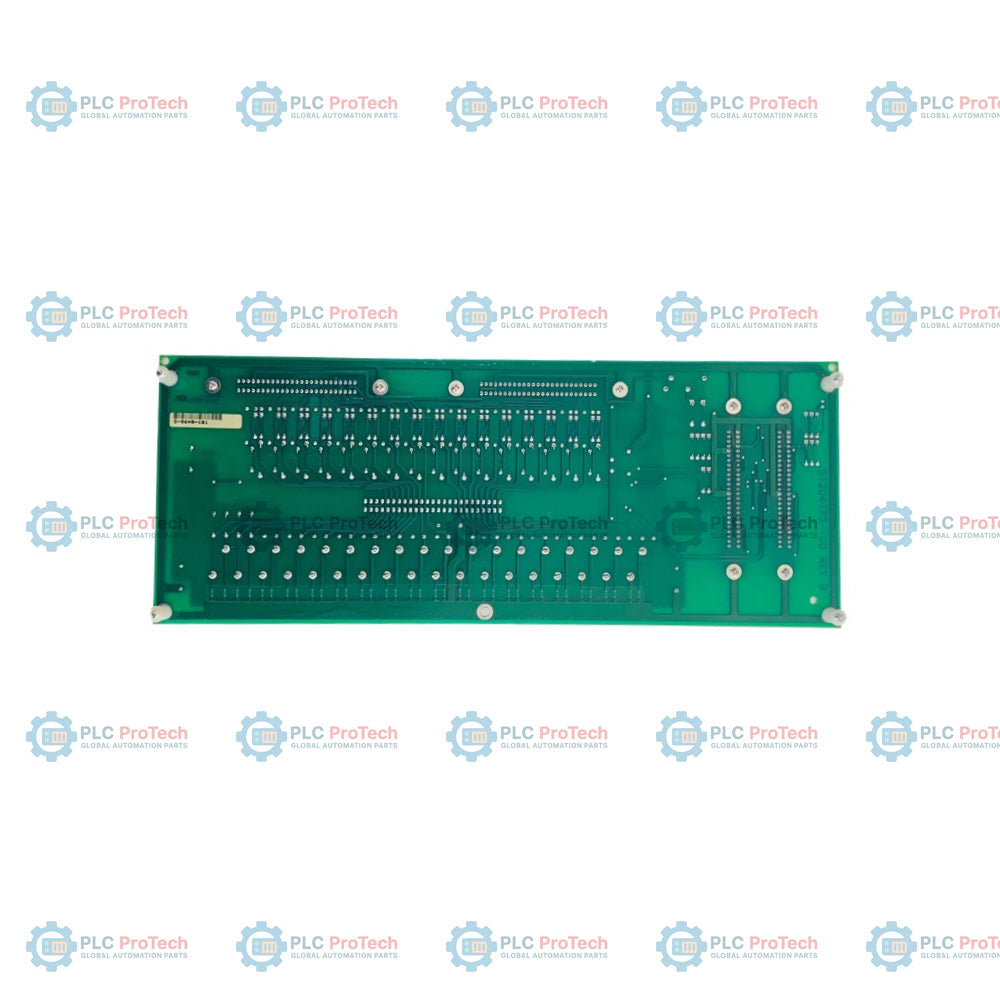

Honeywell MC-TAOY52 51204174-175 Interfaccia IOP di uscita analogica 16 FTA, standby, manuale, ridondante

Descrizione

L'Honeywell MC-TAOY52 (numero di parte 51204174-175) è un assieme di terminazione di campo (FTA) per uscite analogiche a 16 canali, con rivestimento conforme, progettato per l'architettura del sistema Honeywell TPS (TotalPlant Solution) Process Manager. Operando come modulo principale di interfaccia di campo, collega i dispositivi di campo al processore di ingresso/uscita a 16 punti per uscite analogiche del sistema (MU-PAOY22). L'FTA fornisce l'instradamento e la terminazione dei segnali del cablaggio di campo per un massimo di 16 loop di uscita analogica, assicurando una trasmissione precisa dei segnali di loop di corrente per applicazioni industriali di controllo dei processi critici.

Progettato per architetture di controllo ad alta disponibilità, MC-TAOY52 dispone di due connettori di interfaccia IOP ridondanti. Questa architettura consente a due processori MU-PAOY22 di collegarsi a un singolo assieme di terminazione di campo in una configurazione ridondante uno a uno. Il modulo gestisce senza interruzioni i segnali di controllo da 4-20 mA, mantenendo l'integrità delle uscite e la continuità del processo durante la manutenzione del processore primario, la sostituzione della scheda o gli eventi di commutazione automatica.

MC-TAOY52 dispone di appositi connettori per il collegamento di un'unità manuale di standby opzionale. Collegando due dispositivi manuali di standby a 8 punti, gli operatori dell'impianto e il personale addetto alla manutenzione possono mantenere o regolare manualmente le correnti di uscita verso il campo durante la manutenzione completa o la sostituzione del processore I/O. Il modulo è dotato di un circuito stampato con rivestimento conforme, identificato dal prefisso "MC-", che offre protezione contro condizioni atmosferiche difficili, umidità ambientale e contaminanti aerodispersi negli ambienti industriali.

Caratteristiche

• Interfaccia ad alta densità a 16 canali: Supporta fino a 16 canali di uscita analogica indipendenti per dispositivi di campo con loop di corrente da 4-20 mA.
• Supporto IOP ridondante: I doppi connettori di interfaccia consentono il collegamento a processori I/O MU-PAOY22 ridondanti per strategie di controllo continue e ad alta disponibilità.
• Connettività manuale di standby: I connettori integrati supportano le unità manuali di standby per mantenere i segnali del loop di uscita durante la manutenzione o gli interventi sul processore.
• Protezione tramite rivestimento conformale: struttura PCB con rivestimento conformale (modello MC-) progettata per resistere agli ambienti industriali corrosivi (conforme ai requisiti per ambienti difficili ISA G3).
• Applicazione flessibile: compatibile con topologie hardware I/O a processore singolo e ridondante.
• Terminazione di livello industriale: opzioni con morsettiere ad alta densità a vite o a compressione, progettate per accettare cablaggi di campo fino a 14 AWG (~1.6 mm).

Applicazioni

• Interfacciamento con l'elemento di controllo finale: instradamento diretto del segnale di uscita da 4-20 mA verso valvole di controllo, trasduttori corrente-pressione (I/P), azionamenti a velocità variabile e attuatori.
• Controllo di processo ridondante: loop ad alta affidabilità nei sistemi Advanced Process Manager (APM), High Performance Process Manager (HPM) ed Enhanced High Performance Process Manager (EHPM).
• Controllo dei loop critici: applicazioni di controllo che richiedono funzionalità di override manuale durante la manutenzione del sistema o la sostituzione del processore.

Specifiche tecniche

Connessioni / Interfacce

Linee guida per l'installazione

1. Ispezione pre-installazione: Verificare che il numero di modello (MC-TAOY52 / 51204174-175) corrisponda alle specifiche hardware del sistema e che il rivestimento conforme non presenti danni fisici.
2. Montaggio: Fissare saldamente l'FTA sul canale o vassoio di montaggio FTA standard del sistema TPS all'interno dell'armadio.
3. Collegamento dell'interfaccia IOP: Collegare il cavo multipolare primario del processore di uscita analogica MU-PAOY22 al connettore primario FTA. Se configurato per la ridondanza, collegare il secondo cavo del processore MU-PAOY22 ridondante all'header dell'interfaccia IOP secondaria.
4. Cablaggio del loop di campo: Collegare i fili dei dispositivi di campo (posizionatori delle valvole di controllo, convertitori I/P, ecc.) ai canali designati della morsettiera, assicurandosi che la polarità sia corretta.
5. Verifica della messa a terra: Confermare che le schermature dei cavi di campo siano correttamente collegate a terra nel punto di terra del sistema designato, per prevenire l'accoppiamento del rumore e il degrado del segnale.
6. Collegamento Standby Manual (opzionale): Se è necessaria la funzionalità di override manuale, collegare i cavi dell'unità Standby Manual ai connettori Standby Manual designati sulla scheda FTA.

Raccomandazioni per la messa in servizio e la manutenzione

1. Verifica dell'uscita del loop: Eseguire il test del loop del segnale dalla stazione operatore per verificare la corretta propagazione della corrente da 4-20 mA su tutti i 16 canali.
2. Test di commutazione della ridondanza: Per le configurazioni ridondanti, testare la funzionalità di commutazione automatica tra i processori primario e secondario MU-PAOY22 per garantire la stabilità del loop di uscita durante la commutazione.
3. Controllo manuale in standby: Verificare la capacità di mantenere l'uscita manuale attivando l'unità Standby Manual e verificando che i livelli di corrente sul campo rimangano stabili durante disconnessioni simulate del processore.
4. Ispezione periodica: Ispezionare periodicamente i collegamenti delle viti dei terminali per verificarne il corretto serraggio e controllare che sulla scheda non si siano accumulati polvere o segni di esposizione ambientale.
