Honeywell CC-TAIX01 Modulo di ingresso analogico Experion C300

Descrizione

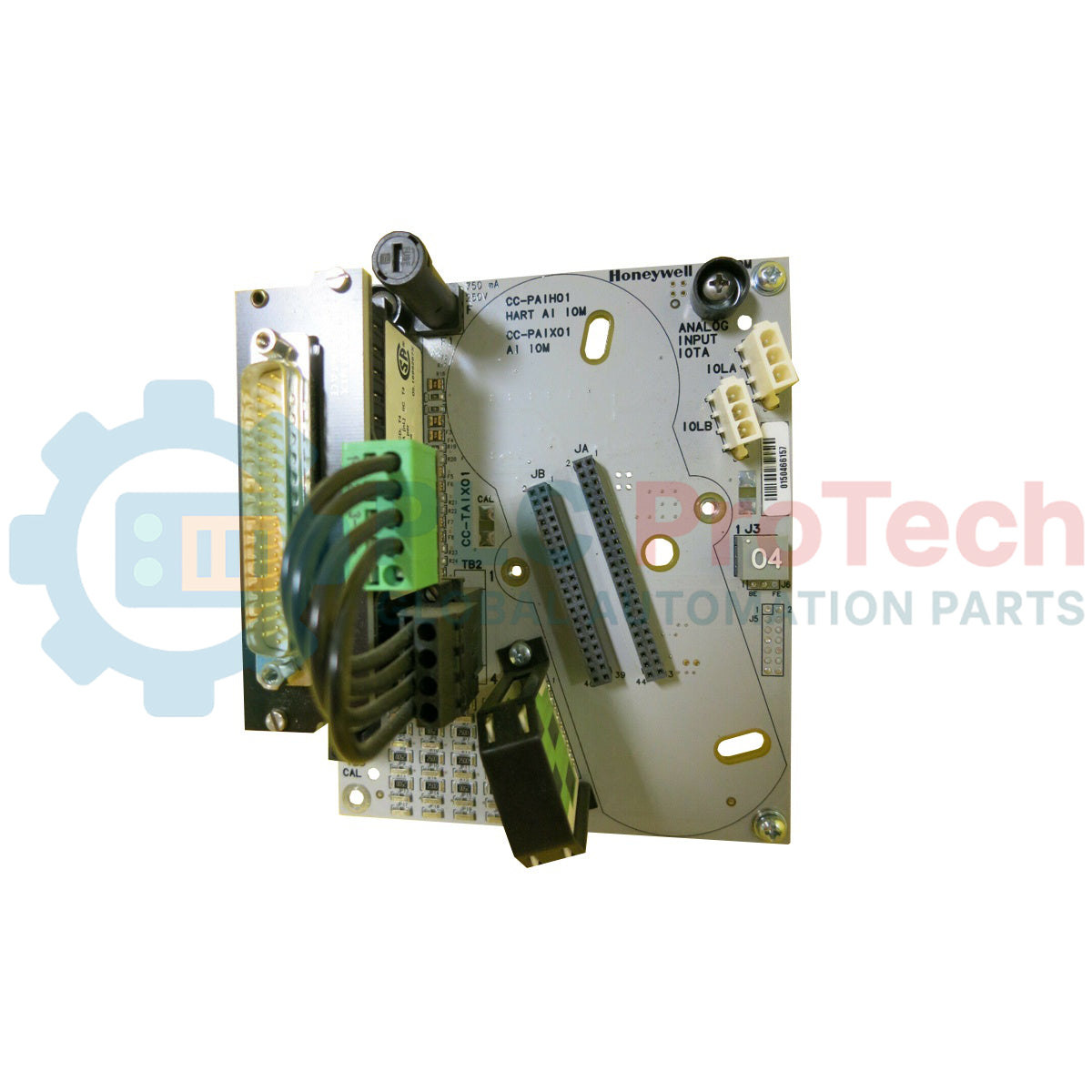

Fornendo il collegamento fisico ed elettrico essenziale tra gli strumenti di campo e il controller di sistema, il Honeywell CC-TAIX01 funge da gruppo di terminazione ingresso-uscita (IOTA) per ingressi analogici ad alta densità, con 16 canali, per la piattaforma Experion C300 Serie C. Questo modulo distribuisce l'alimentazione del circuito ai trasmettitori di processo, raccoglie segnali continui da 4-20 mA e li instrada ai moduli di elaborazione C300 attivi. Progettato per garantire un'elevata affidabilità nelle architetture di automazione dei processi, assicura l'integrità del segnale e una terminazione robusta dei cavi fisici nei quadri di controllo industriali.

Caratteristiche principali

• Supporto per canali ad alta densità: terminazioni per un massimo di 16 canali di ingresso analogici configurati in modalità differenziale o single-ended.
• Alimentazione integrata del circuito: distribuzione integrata a 24 V CC con protezione da cortocircuito e limitazione di corrente per canale.
• Assemblaggio modulare: consente configurazioni ridondanti o non ridondanti con moduli di ingresso analogico attivi compatibili.
• Terminazione fisica sicura: i morsetti a vite di tipo industriale offrono un'elevata resistenza alle vibrazioni meccaniche.
• Montaggio su supporto integrato: si aggancia direttamente alle guide DIN standard, semplificando l'installazione.

Applicazioni industriali

• Petrolchimico e raffinazione: interfacciamento dei trasmettitori di pressione, portata e temperatura con il DCS Honeywell centrale.
• Generazione di energia: monitoraggio analogico continuo delle variabili di processo ausiliarie e dei circuiti di retroazione.
• Impianti di trattamento delle acque: integrazione di trasmettitori di livello, portata e analisi chimica.
• Cartiere: interfacciamento degli strumenti di processo in ambienti con elevato rumore elettrico.

Specifiche tecniche

Cablaggio e connessioni di interfaccia

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il CC-TAIX01 è un insieme non rivestito conformal. Per l'impiego in ambienti con contaminanti atmosferici corrosivi, è necessario specificare l'alternativa con rivestimento conformal (CC-TAIX11) per soddisfare gli standard ISA G3. Questo insieme di terminazione è progettato specificamente per ospitare i moduli attivi Series C CC-PAIX01 o CC-PAIX02 e non può accettare moduli di ingresso Series A o altri moduli legacy.

Insidie applicative e note ingegneristiche

Quando si combinano strumenti a 2 fili (alimentati dal circuito) e a 4 fili (alimentati esternamente) sullo stesso insieme, una messa a terra errata può causare la saturazione della tensione di modo comune. Nelle configurazioni a 4 fili, assicurarsi che i percorsi segnale-negativo (-) non siano lasciati flottanti; collegarli direttamente al piano di terra comune dell'alimentatore dell'involucro per evitare letture errate dovute alla deriva.

Consigli per la messa in servizio e il cablaggio

Per eliminare le interferenze elettromagnetiche ad alta frequenza, terminare sempre il filo di drenaggio della schermatura dei cavi di ingresso sulla barra di terra dedicata dello chassis dell'IOTA CC-TAIX01. Non collegare mai a terra la schermatura contemporaneamente sia all'estremità del trasmettitore di campo sia all'estremità di terminazione dell'IOTA, poiché ciò può introdurre pericolosi anelli di terra.
