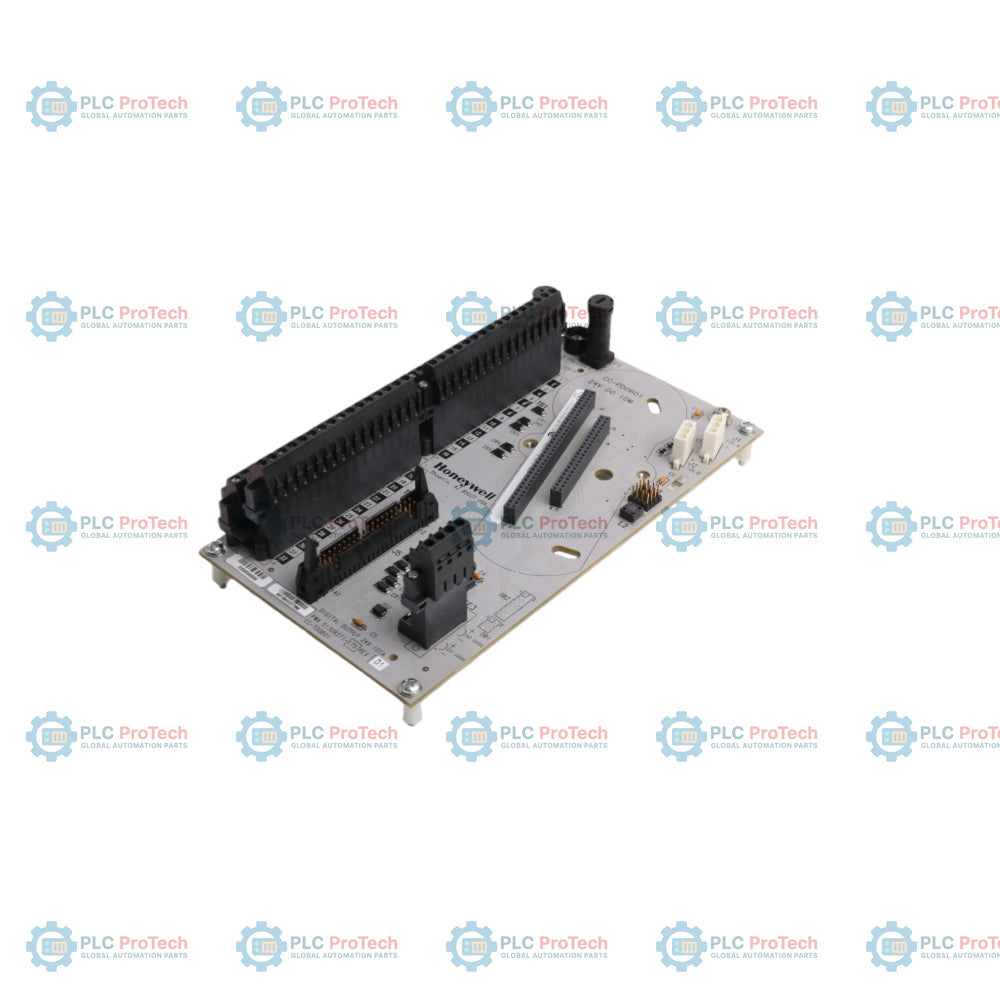

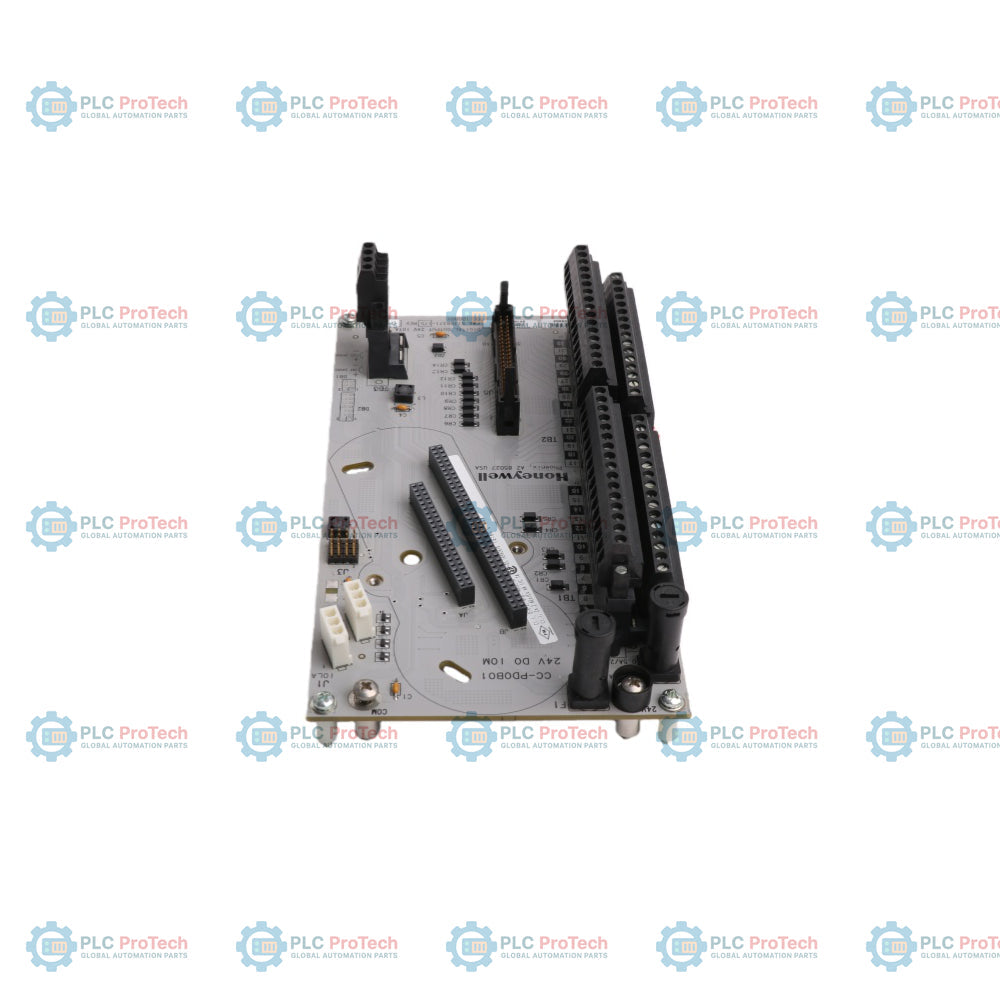

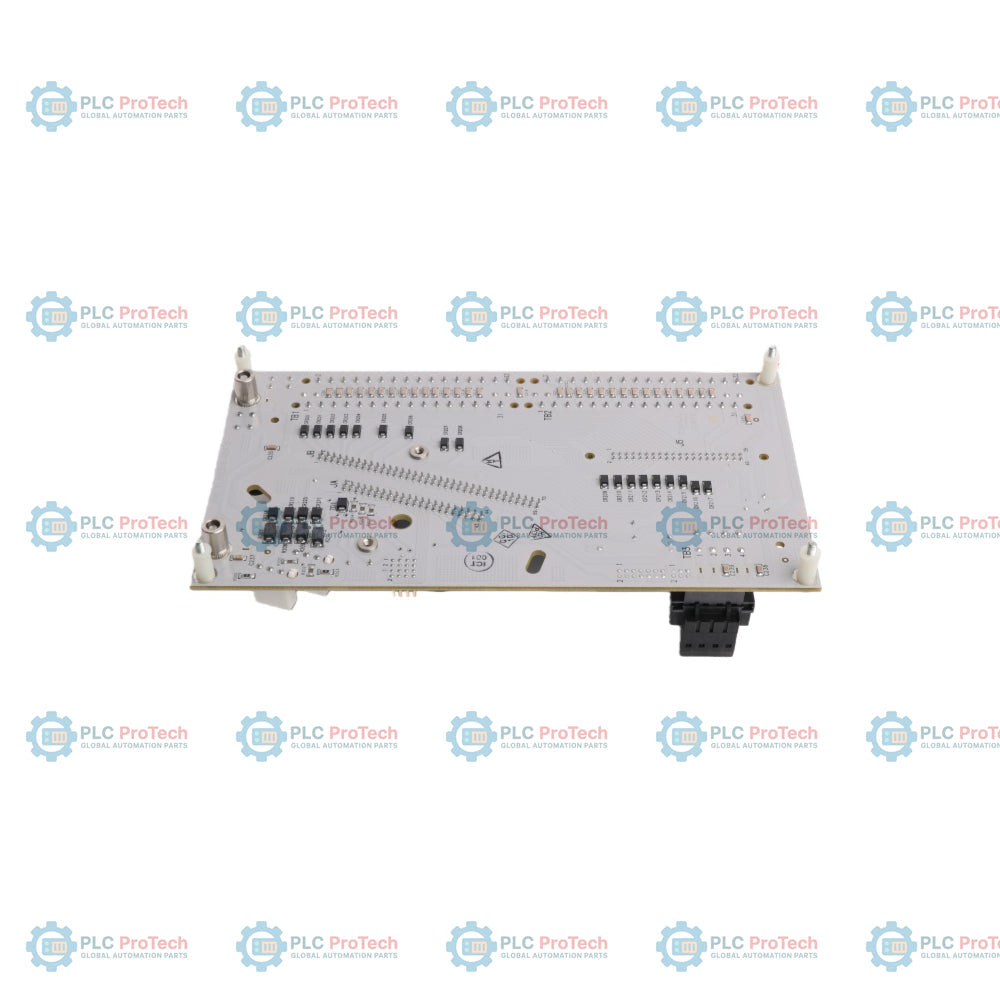

Honeywell CC-TDOB01 Serie C 24V Uscita digitale IOTA da 9 pollici non ridondante

Descrizione

Il Honeywell CC-TDOB01 è un assieme di terminazione di ingresso/uscita digitale (IOTA) a 24 V non ridondante da 9 pollici, progettato per l'architettura Honeywell Experion PKS Series C. Funge da livello di interfaccia fisica che collega attuatori, relè, indicatori e solenoidi di campo al corrispondente modulo I/O di uscita digitale a 24 V Series C (IOM).

Progettato per supportare fino a 32 canali discreti, l'assieme instrada direttamente i segnali di controllo e l'alimentazione ai dispositivi di campo tramite collegamenti dedicati alle morsettiere. L'architettura supporta i meccanismi di protezione del cablaggio di campo integrati con l'IOM, incluso il monitoraggio della corrente dei singoli canali e le funzioni di spegnimento per sovracorrente.

La scheda supporta opzioni flessibili di alimentazione del sistema, accettando sia l'alimentazione interna del sistema sia fonti di alimentazione esterne a 24 V CC fornite dal cliente. Il suo ingombro non ridondante da 9 pollici offre un'installazione compatta per armadi di controllo standardizzati negli ambienti di automazione industriale.

Caratteristiche

• Terminazione di campo a 32 canali: Fornisce collegamenti a vite dedicati per l'alimentazione e il ritorno di 32 canali di uscita discreti a 24 V CC attraverso due morsettiere principali.
• Supporto per la protezione selettiva dalla sovracorrente: Funziona con il modulo di uscita digitale per rilevare i cortocircuiti sul campo, spegnendo automaticamente solo il punto interessato e lasciando operativi i canali non guasti.
• Segnalazione diagnostica dei guasti non critici: Consente la generazione di un allarme di guasto non critico per sovracorrente e commuta la modalità del punto interessato in Manuale finché il cortocircuito non viene risolto.
• Monitoraggio della protezione termica: Supporta l'allarme di protezione termica per condizioni di cortocircuito sul campo superiori a 0,5 A.
• Configurazione flessibile della fonte di alimentazione: Configurabile tramite la morsettiera 3 per selezionare tra l'alimentatore interno Honeywell da 24 V o un'alimentazione esterna da 24 V fornita dal cliente.
• Ingombro compatto non ridondante: Profilo standardizzato della scheda Series C da 9 pollici, progettato per utilizzare in modo efficiente lo spazio nell'armadio.

Applicazioni

• Azionamento delle uscite di processo: Interfacciamento dei controller Experion PKS Series C con solenoidi di campo, relè interposti e valvole di controllo.
• Segnalazione negli impianti industriali: Aziona indicatori di campo discreti, allarmi, torri luminose e pannelli di stato.
• Controllo discreto del sistema: Fornisce una logica di commutazione a 24 V CC per infrastrutture di automazione di lotti, processi continui e produzione.

Specifiche tecniche

Collegamenti / Interfacce

Linee guida per l'installazione

1. Ispezionare l'integrità meccanica della scheda IOTA prima dell'installazione nell'armadio Series C.
2. Montare la scheda IOTA da 9 pollici sul rack del pannello o sulla piastra posteriore dell'involucro, rispettando gli standard di spaziatura della Series C.
3. Confermare se verrà utilizzata un'alimentazione interna o esterna a 24 V e cablare di conseguenza la morsettiera 3.
4. Assicurarsi che la polarità dell'alimentazione sia corretta sulle linee di alimentazione esterne per evitare danni al modulo.
5. Collegare i dispositivi di campo alle morsettiere 1 e 2, fissando i cavi positivi alle viti di alimentazione e quelli negativi alle viti di ritorno.
6. Inserire saldamente l'IOM di uscita digitale Series C a 24 V corrispondente nella posizione della scheda sull'assieme IOTA.

Raccomandazioni per la sostituzione

1. Verificare che il codice del componente sostitutivo corrisponda a CC-TDOB01.
2. Scollegare l'alimentazione di campo che alimenta la morsettiera 3 se si utilizza una fonte di alimentazione esterna.
3. Rimuovere il modulo I/O associato dal connettore della scheda IOTA.
4. Contrassegnare e scollegare i connettori o i cavi dei morsetti a vite del cablaggio di campo da TB1, TB2 e TB3.
5. Smontare la scheda IOTA degradata, montare il nuovo assieme, ricollegare i connettori dei cablaggi e reinserire l'IOM.
6. Riapplicare l'alimentazione e verificare lo stato diagnostico del canale nel software di sistema Experion PKS.
