Honeywell FSC 10024/H/I 26901 Modulo di comunicazione avanzato

Descrizione

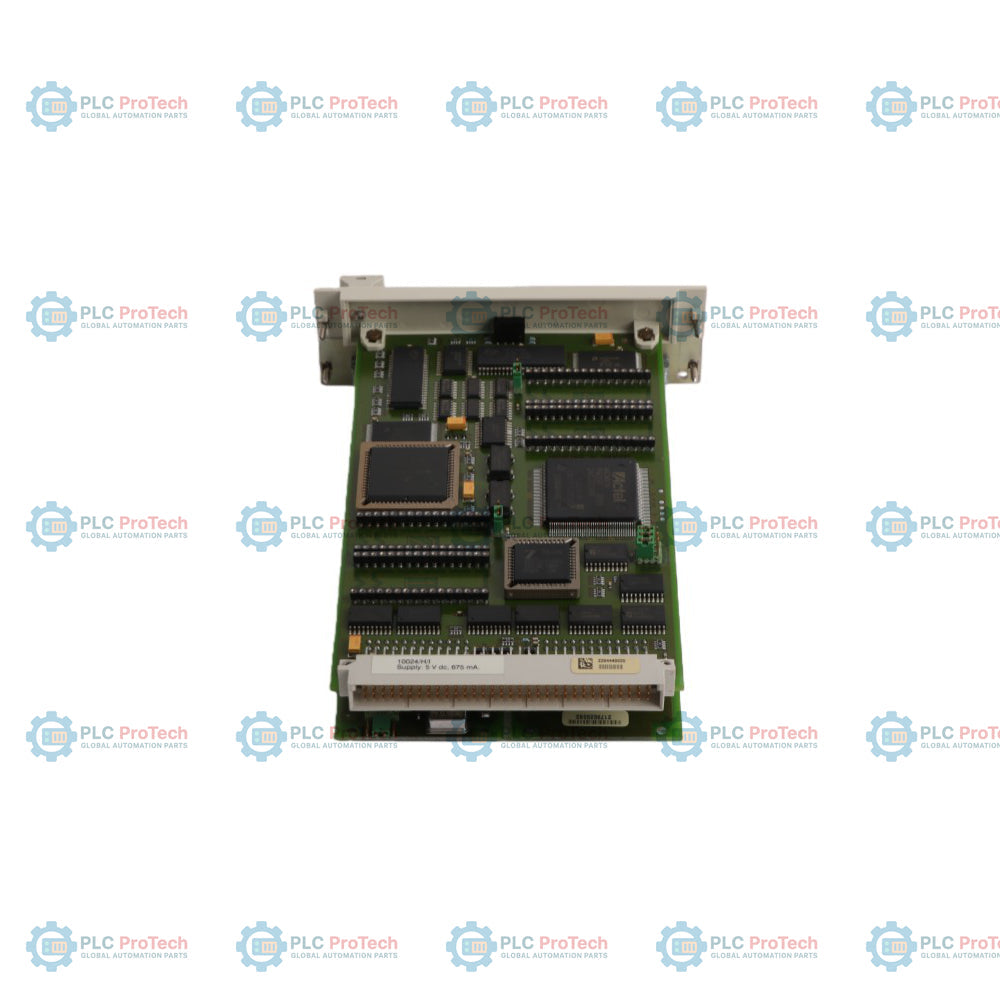

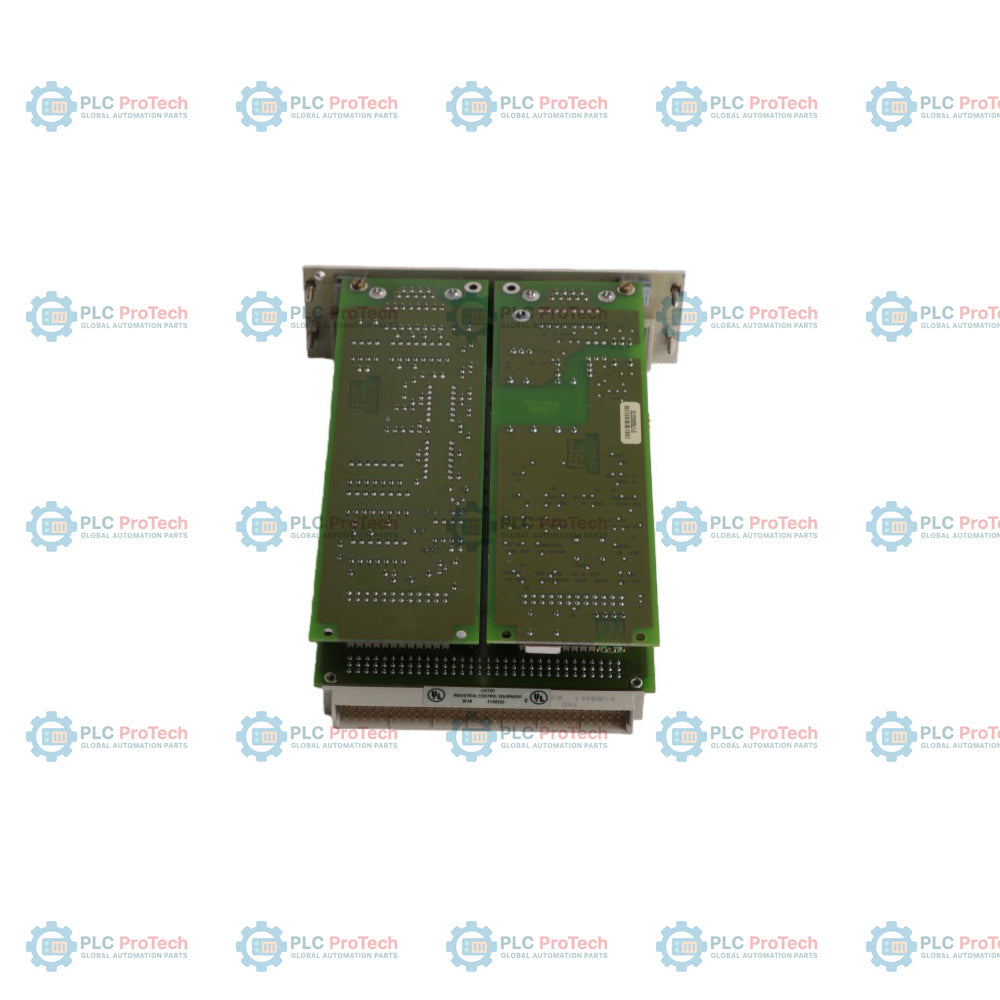

Il dispositivo Honeywell 10024/H/I (tipo di modello 26901) è un modulo di comunicazione e interfaccia avanzato, progettato specificamente per la serie di sistemi di sicurezza Honeywell Fail-Safe Control (FSC). Progettata per fornire una connettività critica tra sistemi, questa scheda per montaggio su rack consente il trasferimento continuo dei dati tra sistemi e le funzionalità di interfaccia con reti esterne richieste negli ambienti industriali ad alta integrità.

Funzionando su una linea di alimentazione interna a 5V CC con un assorbimento tipico di 675mA, il modulo integra un processore centrale e due porte seriali sul pannello frontale. La configurazione delle porte prevede che la porta A supporti la comunicazione RS-232 e che la porta B sia configurata per collegamenti industriali differenziali RS-422/RS-485. Questa architettura a doppia interfaccia consente al controller di sicurezza FSC di interfacciarsi contemporaneamente con sistemi di controllo distribuito (DCS), piattaforme di supervisione, controllo e acquisizione dati (SCADA) o stazioni operatore dedicate, senza compromettere la velocità di esecuzione del sistema.

Caratteristiche

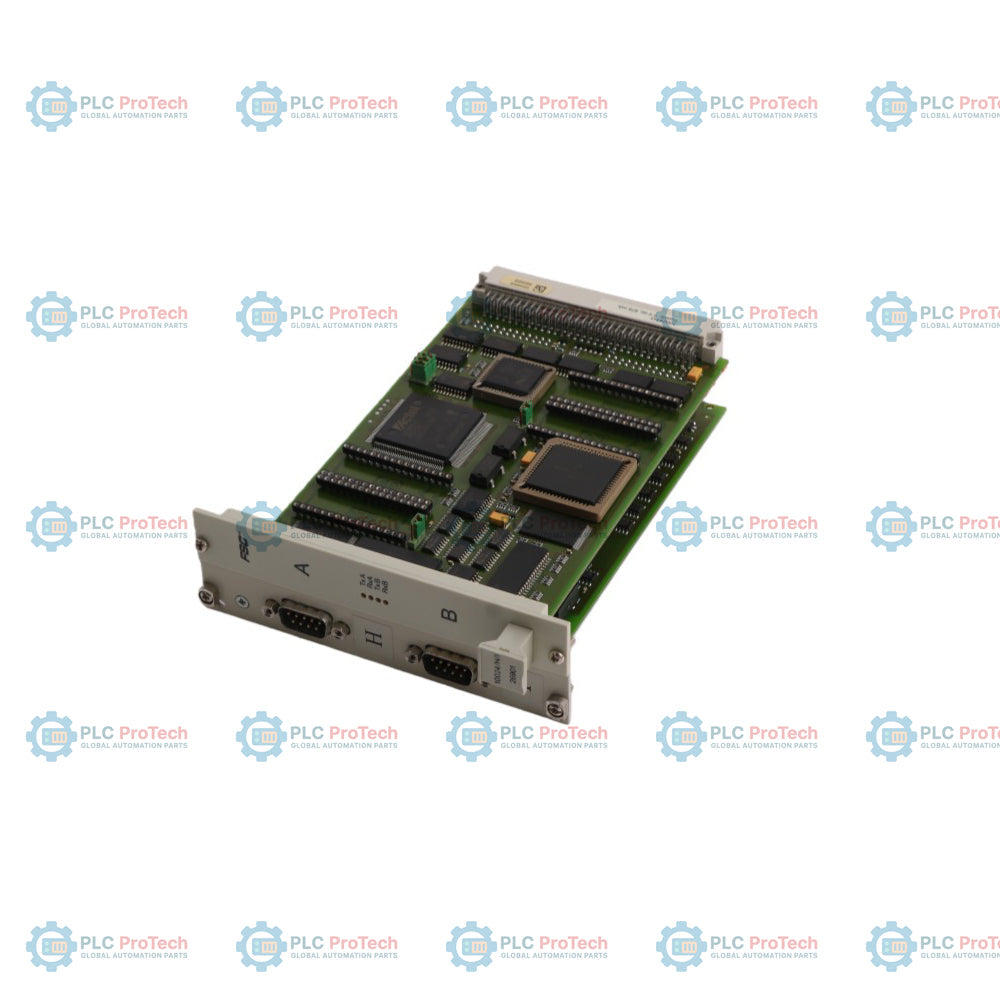

• Architettura seriale doppia: Dotato di due connettori DB9 sul pannello frontale (porte A e B) per gestire simultaneamente canali di comunicazione seriale isolati.
• Supporto multiprotocollo: Supporta i protocolli di collegamento RS-232 sulla porta A e i collegamenti differenziali RS-422 e RS-485 sulla porta B, per una connettività di campo versatile.
• Elaborazione integrata: Dispone di una logica del processore centrale (CP) integrata per gestire il sovraccarico della comunicazione, alleggerendo i moduli di elaborazione FSC centrali dall'analisi dei messaggi.
• Integrazione diretta nel rack: Fattore di forma progettato per l'inserimento diretto nei rack del bus del sistema FSC Central Part standard, ad esempio nelle configurazioni con chassis a 7, 12 o 17 slot.
• Basso consumo energetico: Funziona con l'alimentazione interna del backplane del sistema a 5V CC, assorbendo circa 675mA in condizioni operative normali.

Applicazioni

• Interfacciamento con DCS e sistemi di sicurezza: Configurazione di collegamenti di comunicazione seriale Modbus o proprietari tra i sistemi di sicurezza Honeywell FSC e le reti Honeywell Experion PKS o DCS di terze parti.
• Monitoraggio dei dispositivi esterni: Collegamento di apparecchiature industriali ausiliarie, come HMI locali, registratori di sequenze di eventi (SOE) e computer diagnostici, al risolutore logico di sicurezza FSC.
• Trasferimento dati peer-to-peer tra sistemi: Supporto dei collegamenti seriali tra configurazioni di nodi FSC con più rack o architetture di sistemi di sicurezza distribuiti presso diversi siti di processo.

Specifiche tecniche

Collegamenti / interfacce

Linee guida per l'installazione

1. Verifica dell'alimentazione: Verificare l'alimentazione del sistema e confermare che l'alimentatore del backplane fornisca una tensione stabile di 5 V CC prima di inserire la scheda nel telaio del rack FSC.
2. Allineamento dello slot della scheda: Assicurarsi che lo slot del rack di destinazione sul bus FSC S7-BUS, S12-BUS o S17-BUS sia privo di detriti. Allineare con cautela i bordi della scheda alle guide e premere saldamente per inserire il connettore del bordo nel backplane.
3. Terminazione del cavo seriale: Per i collegamenti RS-422 o RS-485 sulla Porta B, assicurarsi di installare correttamente le resistenze di terminazione della linea lungo i cavi di notevole lunghezza, per evitare riflessioni del segnale e corruzione dei dati.
4. Schermatura e messa a terra: Collegare cavi a doppino intrecciato schermati alle porte DB9, assicurandosi di applicare tecniche adeguate di messa a terra del segnale per evitare che le interferenze elettromagnetiche (EMI) compromettano le comunicazioni di sicurezza.

Raccomandazioni per la configurazione e la sostituzione

• Verifica dei parametri: Prima di sostituire un modulo esistente, registrare tutti i parametri di comunicazione seriale (velocità di trasmissione, parità, bit di dati, bit di stop, ID del nodo) configurati nel software di progettazione FSC.
• Precauzioni per la sostituzione a caldo: Spegnere lo slot o rispettare le procedure di manutenzione del rack FSC prima di inserire o estrarre il modulo, per proteggere i componenti logici interni sensibili.
• Verifica della messa in servizio: Dopo l'installazione, verificare i LED di stato sul pannello frontale e avviare i test diagnostici di comunicazione dalla stazione di controllo master per confermare il trasferimento attivo dei dati Tx/Rx sia sulla Porta A sia sulla Porta B.
