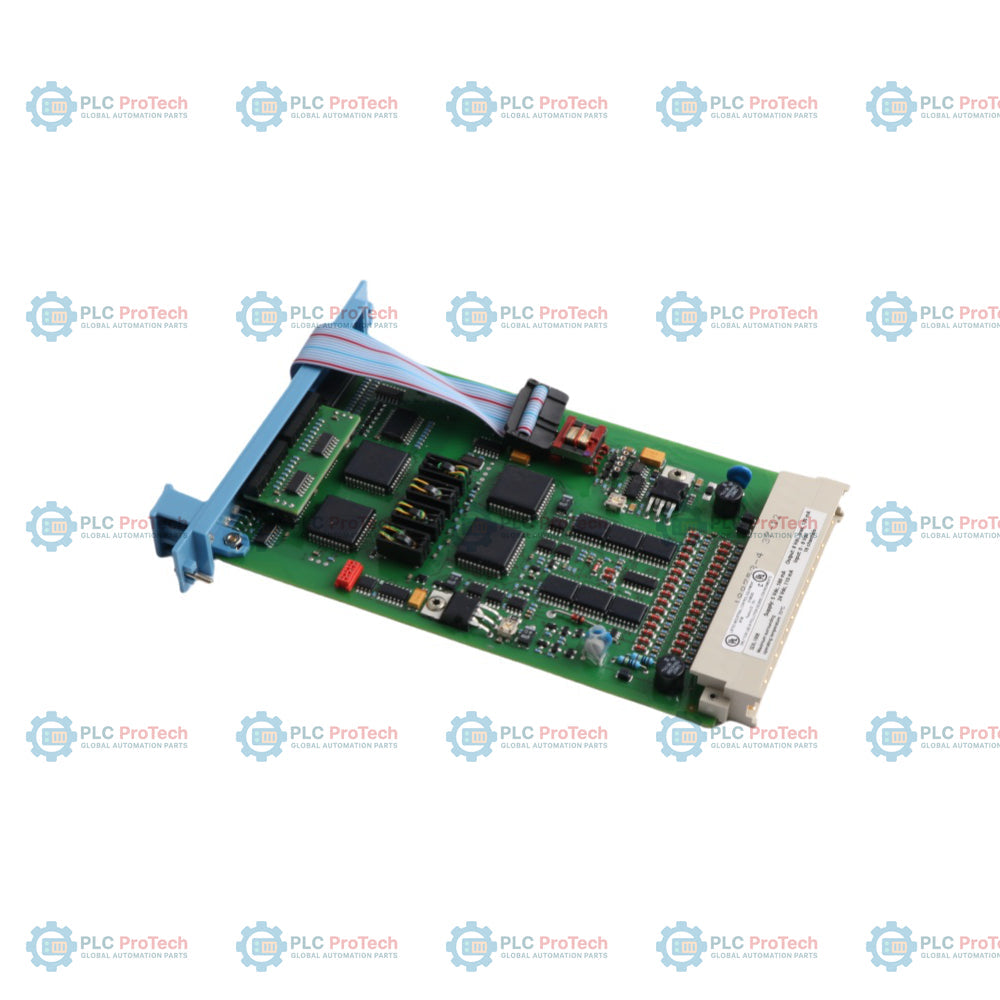

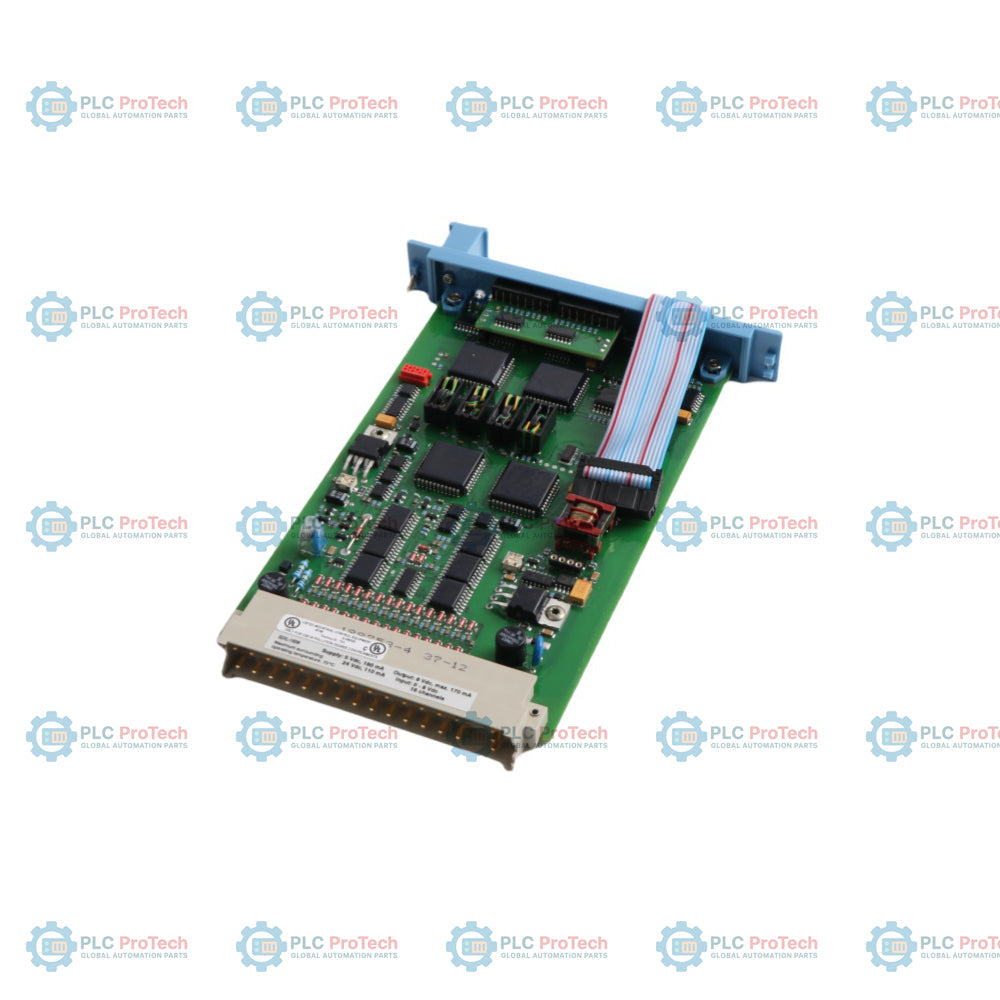

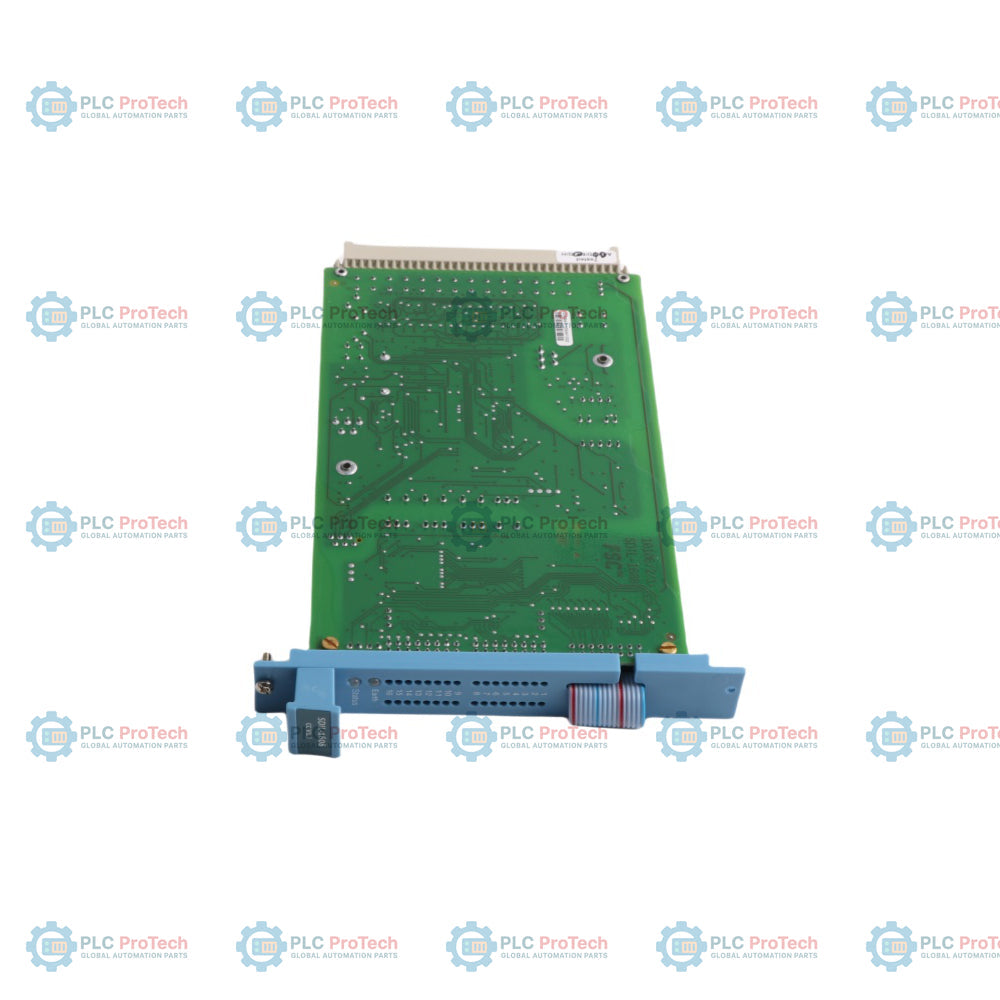

Modulo di ingresso digitale Honeywell FC-SDIL-1608 V1.3 Safety Manager con monitoraggio del circuito di sicurezza

Descrizione

Honeywell FC-SDIL-1608 V1.3 è un modulo di ingresso digitale sicuro e monitorato dal loop, progettato per sistemi strumentati di sicurezza (SIS) critici nell'ambito della piattaforma Honeywell Safety Manager. Progettato per interfacciare direttamente con il controller i segnali digitali di campo ad alta integrità, questo modulo a 16 canali offre un monitoraggio continuo con comportamento fail-safe per applicazioni di sicurezza, tra cui l'arresto di emergenza (ESD), il rilevamento di incendi e gas (F&G) e i sistemi di gestione dei bruciatori (BMS).

Dotato di monitoraggio integrato dei guasti di linea e di terra, il modulo verifica continuamente il cablaggio di campo alla ricerca di cortocircuiti, circuiti aperti e dispersioni verso terra senza interrompere il normale funzionamento del sistema. Grazie all'isolamento galvanico tra la logica di sistema interna a 5 VCC e i circuiti di ingresso di campo esterni, il modulo protegge l'infrastruttura del bus IO orizzontale dai disturbi elettrici del campo, mantenendo al contempo la rigorosa integrità del sistema.

Il modulo esegue la diagnostica automatizzata tramite autotest negli intervalli configurati, garantendo una copertura diagnostica completa contro guasti dei componenti, errori di ricezione dello stato logico e diafonia tra i canali. Conforme al formato standard europeo dei moduli strumentali (larghezza 4 TE / 4 HP, altezza 3U), FC-SDIL-1608 V1.3 si collega al bus IO orizzontale tramite un cavo piatto anteriore e utilizza un connettore DIN 41612 di tipo F per l'alimentazione del backplane e l'instradamento dei segnali.

Caratteristiche

• 16 canali di ingresso digitali sicuri: Supporta fino a 16 ingressi digitali monitorati dal loop per interruttori di sicurezza discreti e contatti di campo.
• Monitoraggio integrato dei guasti di terra: La supervisione integrata del loop monitora continuamente la presenza di guasti di terra e anomalie nell'integrità della linea.
• Progettazione del circuito fail-safe: Configurato in modo che i guasti dei componenti interni determinino per impostazione predefinita uno stato di ingresso diseccitato e sicuro.
• Isolamento galvanico: Isolamento completo tra la logica del bus di sistema interno a 5 VCC e i circuiti di ingresso di campo a 24 VCC.
• Autodiagnostica continua: I test automatizzati del sistema rilevano guasti dei componenti, errori di ricezione dello stato logico e interferenze tra canali negli intervalli di test definiti.
• Struttura sostituibile a caldo: il fattore di forma standard dei moduli europei da 4 TE (0,8 pollici / 3U) consente di sostituire il modulo mentre il sistema è alimentato.
• LED di stato sul pannello anteriore: i LED di stato dei singoli canali, situati sul pannello anteriore, forniscono un'indicazione diagnostica visiva chiara e localizzata.

Applicazioni

• Sistemi di arresto di emergenza (ESD): interfaccia pulsanti di sgancio ad alta integrità, interruttori di arresto di emergenza e interruttori di limite del processo.
• Sistemi antincendio e rilevazione gas (F&G): monitora i rilevatori di fiamma alimentati dal circuito, i pulsanti manuali di allarme e le uscite a contatto dei rilevatori di gas.
• Sistemi di gestione dei bruciatori (BMS): gestisce gli ingressi digitali di sicurezza provenienti da pressostati del gas combustibile, pressostati di verifica dell'aria e finecorsa delle valvole.
• Protezione delle turbomacchine: riceve i contatti di sgancio e di interblocco dai sistemi di monitoraggio delle apparecchiature rotanti critiche.

Specifiche tecniche

Informazioni generali

Valori nominali di ingresso e di sistema

Collegamenti / Interfacce

Linee guida per l'installazione

1. Ispezione pre-installazione: verificare che il numero di modello corrisponda a FC-SDIL-1608 V1.3 e controllare che il gruppo PCB, il connettore per bordo DIN e il cavo piatto anteriore non presentino danni fisici prima dell'inserimento.
2. Posizionamento nello slot del rack: L'indirizzo del modulo è determinato interamente dalla posizione dello slot nello chassis IO standard da 19 pollici. Non sono necessarie impostazioni manuali di ponticelli o DIP switch.
3. Inserimento del modulo: Allineare con cura le guide della scheda del modulo nell'alloggiamento dello chassis (larghezza 4 TE). Spingere delicatamente il modulo verso l'interno finché il connettore DIN 41612 Tipo F del backplane non è completamente inserito a filo con lo chassis.
4. Fissaggio meccanico: Fissare le viti di ritenuta superiore e inferiore per garantire una corretta messa a terra e la stabilità meccanica contro le vibrazioni industriali.
5. Connessione al bus: Collegare il cavo piatto anteriore del modulo al connettore a nastro del bus IO orizzontale designato (IOBUS-HBS o IOBUS-HBR).

Messa in servizio e sostituzione

Raccomandazioni per la messa in servizio

1. Integrità dell'alimentazione: Verificare che l'alimentazione di campo a 24 VCC rimanga entro l'intervallo operativo consentito (+30% / -15%) per evitare il rilevamento di guasti durante gli autotest automatici del sistema.
2. Controlli dell'integrità dei loop: Verificare i loop del cablaggio di campo per individuare circuiti aperti, connessioni ad alta resistenza e riferimenti di terra indesiderati prima di stabilire i loop attivi della logica di sicurezza.
3. Verifica diagnostica dei LED: Confermare la corretta accensione dei LED dei canali durante l'attivazione dei contatti di campo per convalidare l'integrità del segnale end-to-end.

Raccomandazioni per la sostituzione

1. Sostituzione online (hot-swap): Il modulo può essere sostituito mentre lo chassis è alimentato. Valutare le condizioni del processo e gli interblocchi di sicurezza prima di rimuovere il modulo, poiché la rimozione di un modulo di ingresso attivo può attivare la logica di intervento dello stato sicuro, a seconda della ridondanza IO.
2. Sequenza di rimozione: Scollegare innanzitutto il cavo piatto anteriore dal bus IO orizzontale (IOBUS-HBS / IOBUS-HBR). Allentare le viti di fissaggio superiore e inferiore, quindi estrarre delicatamente il modulo in linea retta dall'alloggiamento dello chassis.
3. Sequenza di installazione: Inserire il modulo sostitutivo nell'alloggiamento assegnato, posizionarlo a filo contro il connettore del backplane, serrare le viti di fissaggio e ricollegare il cavo piatto anteriore al bus IO orizzontale.
