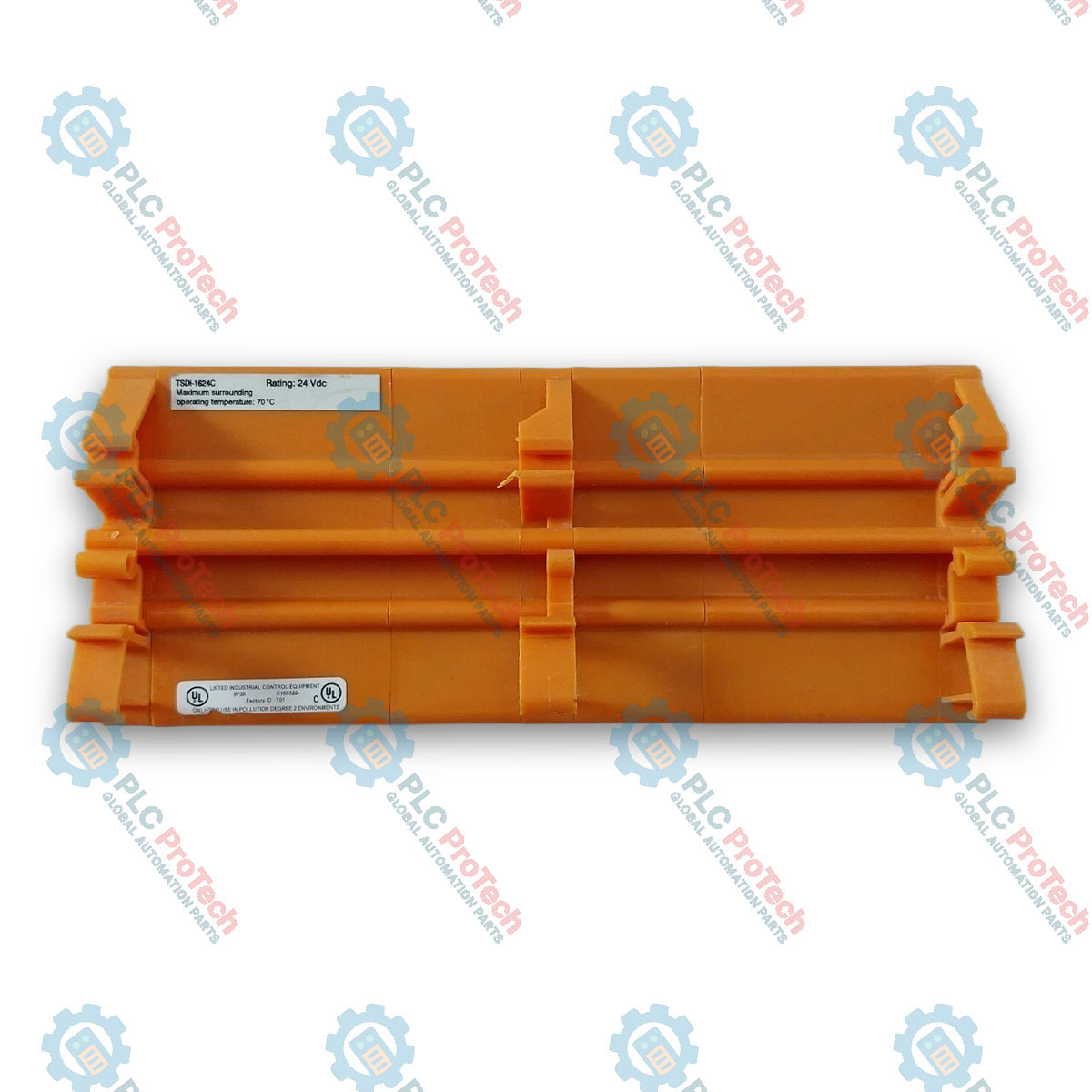

Modulo FTA per ingressi digitali a corrente limitata Safety Manager Honeywell FC-TSDI-1624C

Descrizione

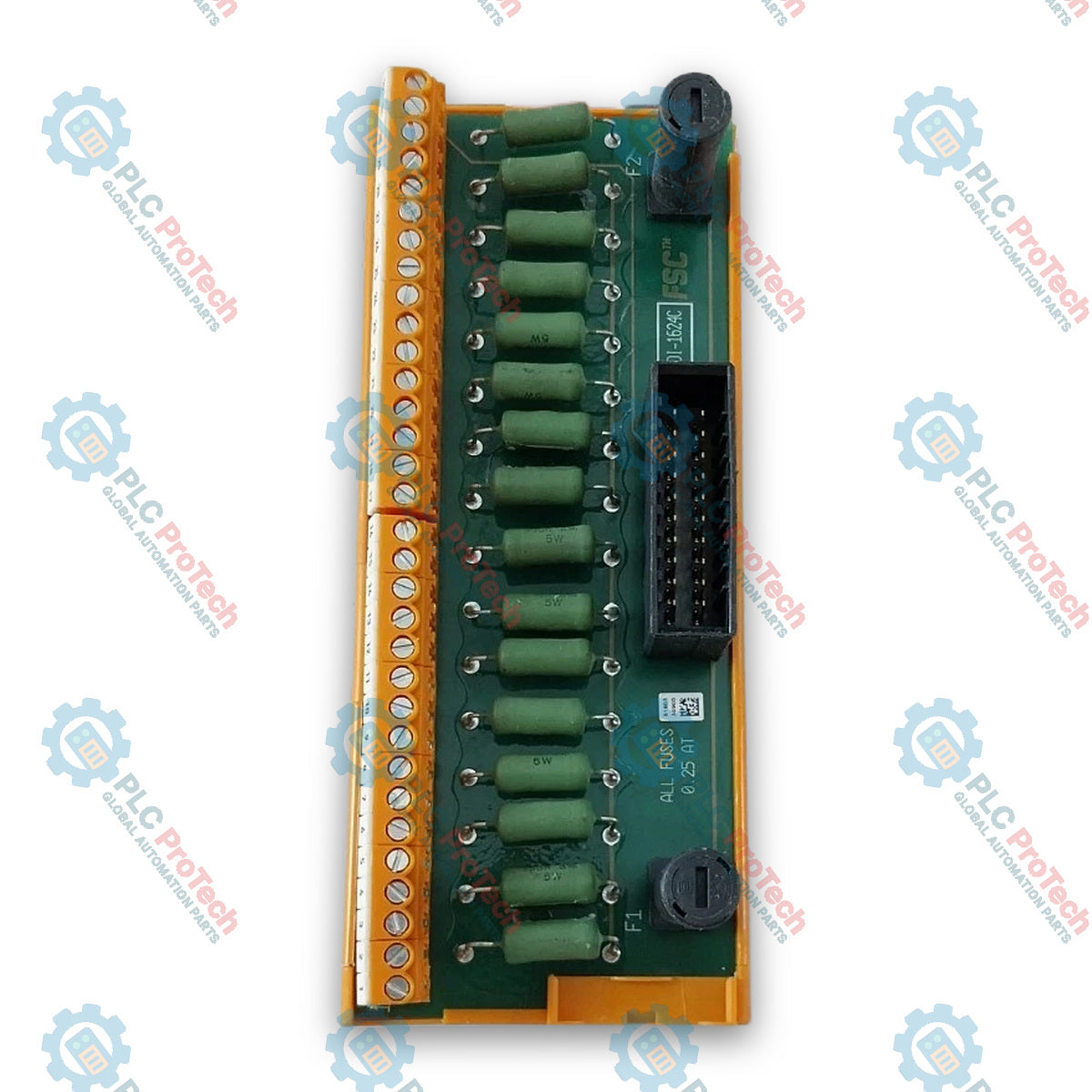

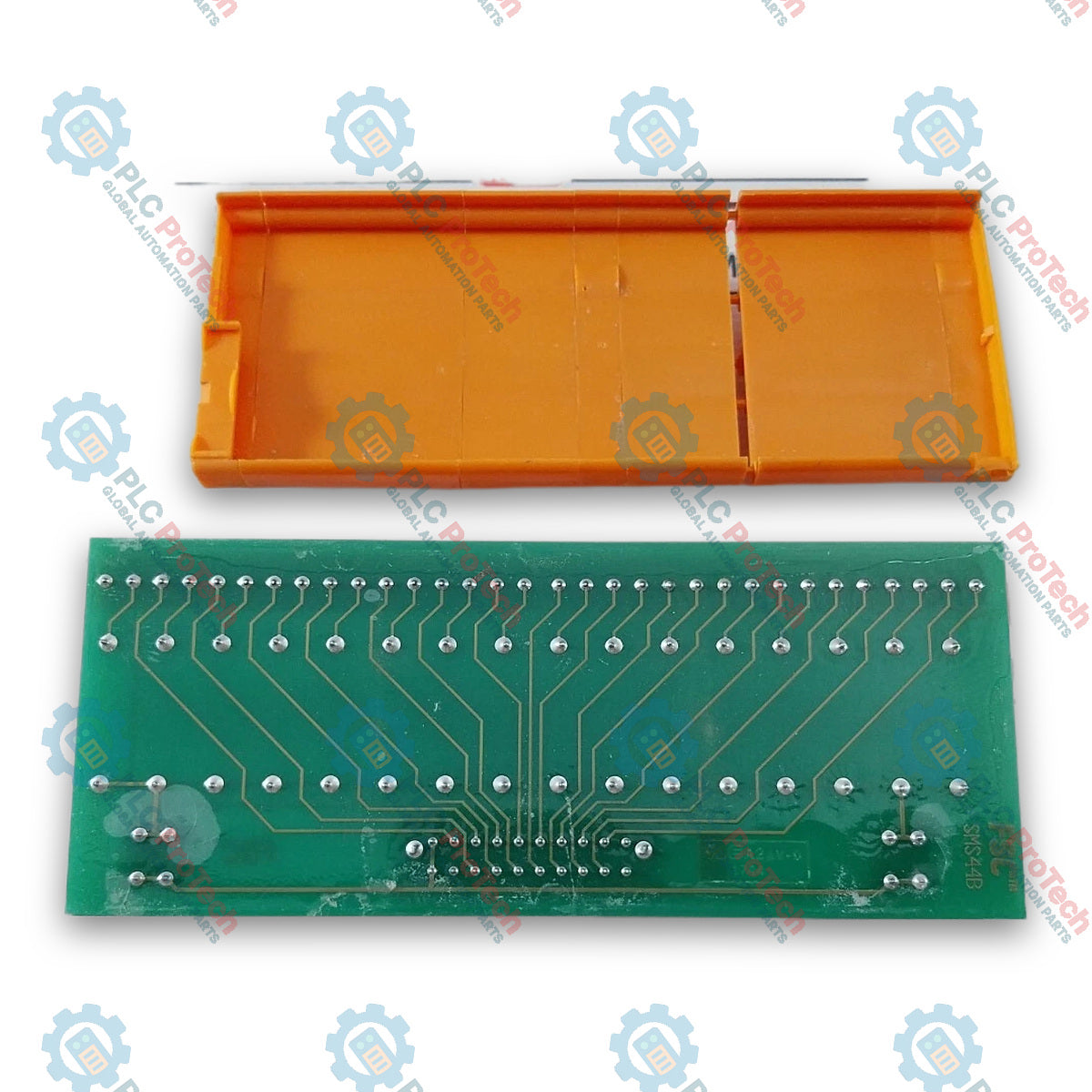

Il Honeywell FC-TSDI-1624C è una scheda di ingresso digitale con assieme di terminazione sul campo (FTA), progettata per sistemi strumentati di sicurezza (SIS) ad alta integrità nell’architettura Honeywell Safety Manager. Fungendo da interfaccia di terminazione sul campo, il modulo instrada e gestisce i segnali di ingresso digitali a 24 Vcc provenienti da sensori, interruttori e trasmettitori sul campo direttamente al backplane del controller di sicurezza tramite cavi di interconnessione del sistema (SIC).

Progettato con un rivestimento protettivo per una maggiore protezione negli ambienti industriali difficili, il Honeywell FC-TSDI-1624C garantisce un instradamento affidabile dei segnali attraverso circuiti di protezione critici, inclusi i sistemi di arresto di emergenza (ESD), i sistemi di gestione dei bruciatori (BMS) e i sistemi di rilevamento incendio e gas (F&G). L’assemblaggio integra un circuito di limitazione della corrente per mantenere l’integrità del segnale e proteggere i canali del controller collegati durante i guasti operativi.

Caratteristiche

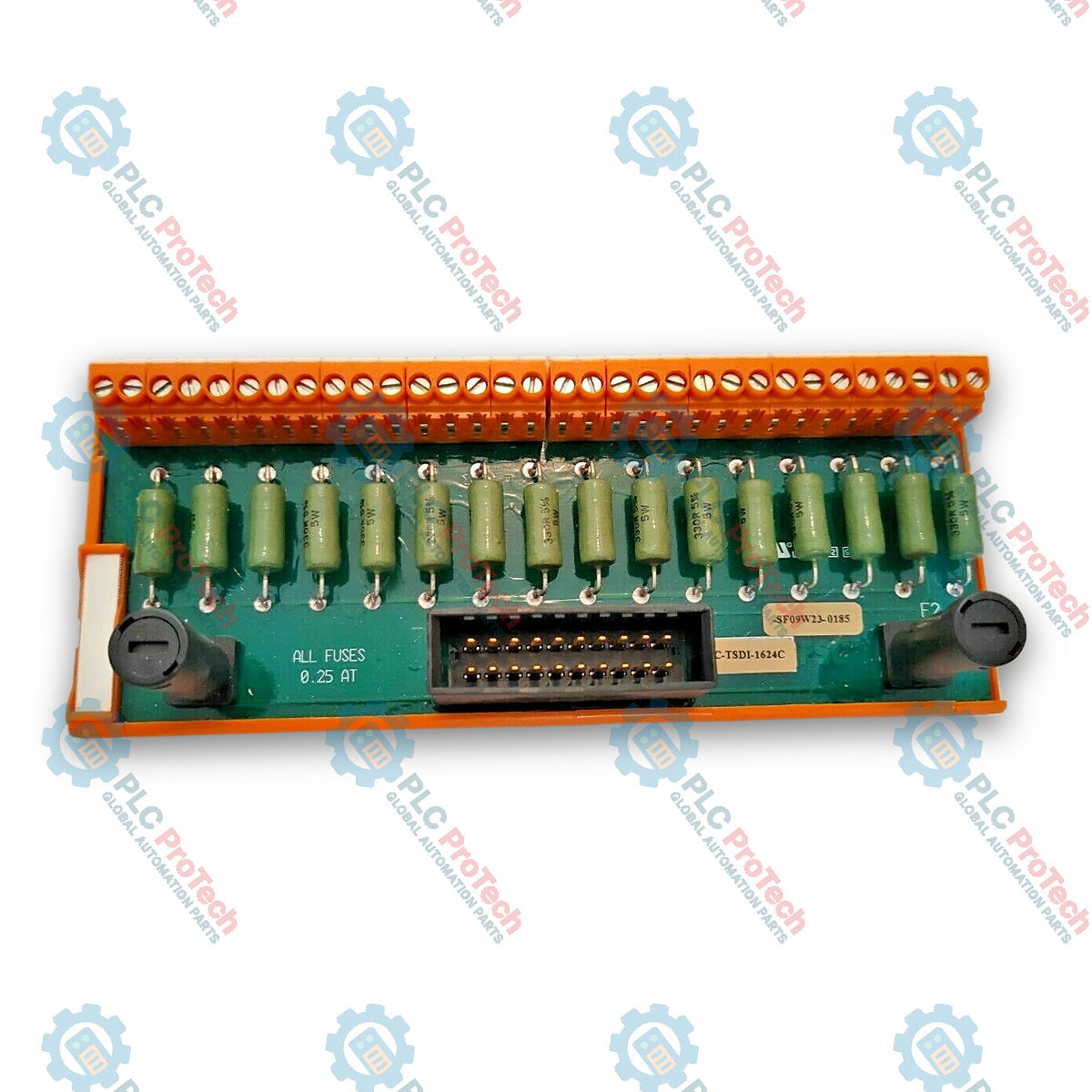

• Layout dei canali ad alta densità: interfaccia per un massimo di 16 canali di ingresso digitali per dispositivi sul campo a 24 Vcc.
• Circuito di limitazione sicura della corrente: limitatori integrati di protezione della corrente nelle configurazioni a 16 canali e 24 Vcc, per impedire la propagazione dei guasti sul campo.
• Rivestimento protettivo: rivestimento protettivo standard (designazione con prefisso FC) per una maggiore resistenza ambientale contro l’umidità e i contaminanti presenti nell’aria.

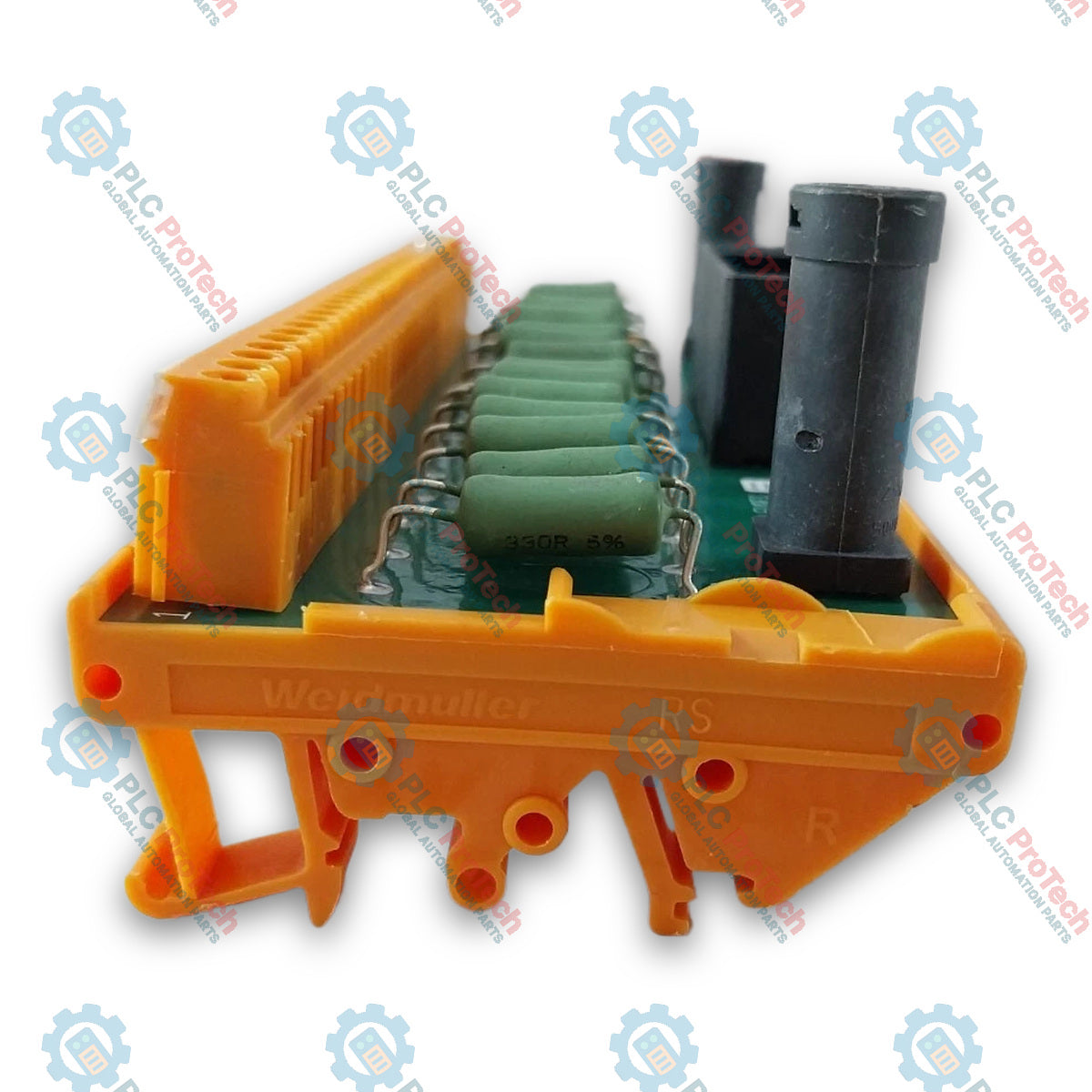

• Montaggio su guida DIN: formato compatto progettato per il montaggio standard su guide DIN EN (TS32 o TS35) all’interno di custodie sul campo o armadi di sistema.
• Connettività di sistema standard: interfacciamento tramite cavi standard di interconnessione del sistema (FS-SIC-0001) per un cablaggio plug-and-play diretto ai backplane I/O di Safety Manager.

Applicazioni

• Sistemi di arresto di emergenza (ESD): terminazione dei segnali di ingresso per gli interblocchi critici di sicurezza del processo, i pulsanti ESD e gli interruttori sul campo.
• Sistemi di gestione dei bruciatori (BMS): instradamento sicuro dei segnali provenienti da interruttori di fine corsa, rilevatori di fiamma e indicatori di posizione delle valvole del combustibile.
• Protezione antincendio e rilevamento gas: interfacciamento dei segnali discreti di stato dei rilevatori di incendio e gas con i risolutori logici Safety Manager.
• Protezione di turbine e macchinari: monitoraggio degli ingressi a stato discreto per i circuiti di arresto delle apparecchiature rotanti.

Specifiche tecniche

Informazioni generali

Caratteristiche elettriche e dei canali di ingresso

Caratteristiche fisiche e di montaggio

Collegamenti / Interfacce

Linee guida per l'installazione

1. Controllo preliminare di sicurezza: Assicurarsi che l'alimentazione del circuito sul campo (24 Vdc) e l'alimentatore del sistema siano isolati prima di cablare o installare il modulo FTA.
2. Montaggio: Fissare saldamente il Honeywell FC-TSDI-1624C su una guida DIN EN standard (TS32 o TS35) all'interno di un involucro o armadio approvato, pulito e asciutto.
3. Cablaggio sul campo: Collegare i cavi dei sensori discreti sul campo ai morsetti a vite designati, rispettando le polarità corrette e le pratiche di messa a terra delle schermature.
4. Interconnessione del sistema: Collegare il cavo FS-SIC-0001 tra l'header di sistema multipolare dell'FTA e la porta del canale corrispondente sul backplane I/O del Safety Manager.
5. Ispezione: Verificare che le coppie di serraggio delle viti dei morsetti siano corrette e che il meccanismo di bloccaggio del connettore del cavo sia completamente inserito prima di rialimentare il circuito.

Raccomandazioni per la messa in servizio

1. Verifica della continuità e della tensione del circuito: Misurare le tensioni in ingresso del circuito sul campo con un multimetro calibrato per confermare livelli di alimentazione stabili a 24 Vdc prima dell'integrazione della logica.
2. Verifica dello stato degli ingressi: Azionare gli interruttori sul campo e verificare che gli stati logici degli ingressi digitali si aggiornino correttamente nell'ambiente Safety Builder.
3. Test dei limiti di corrente: Confermare che la corrente del circuito rimanga entro le soglie operative sicure durante le transizioni attive sul campo.
