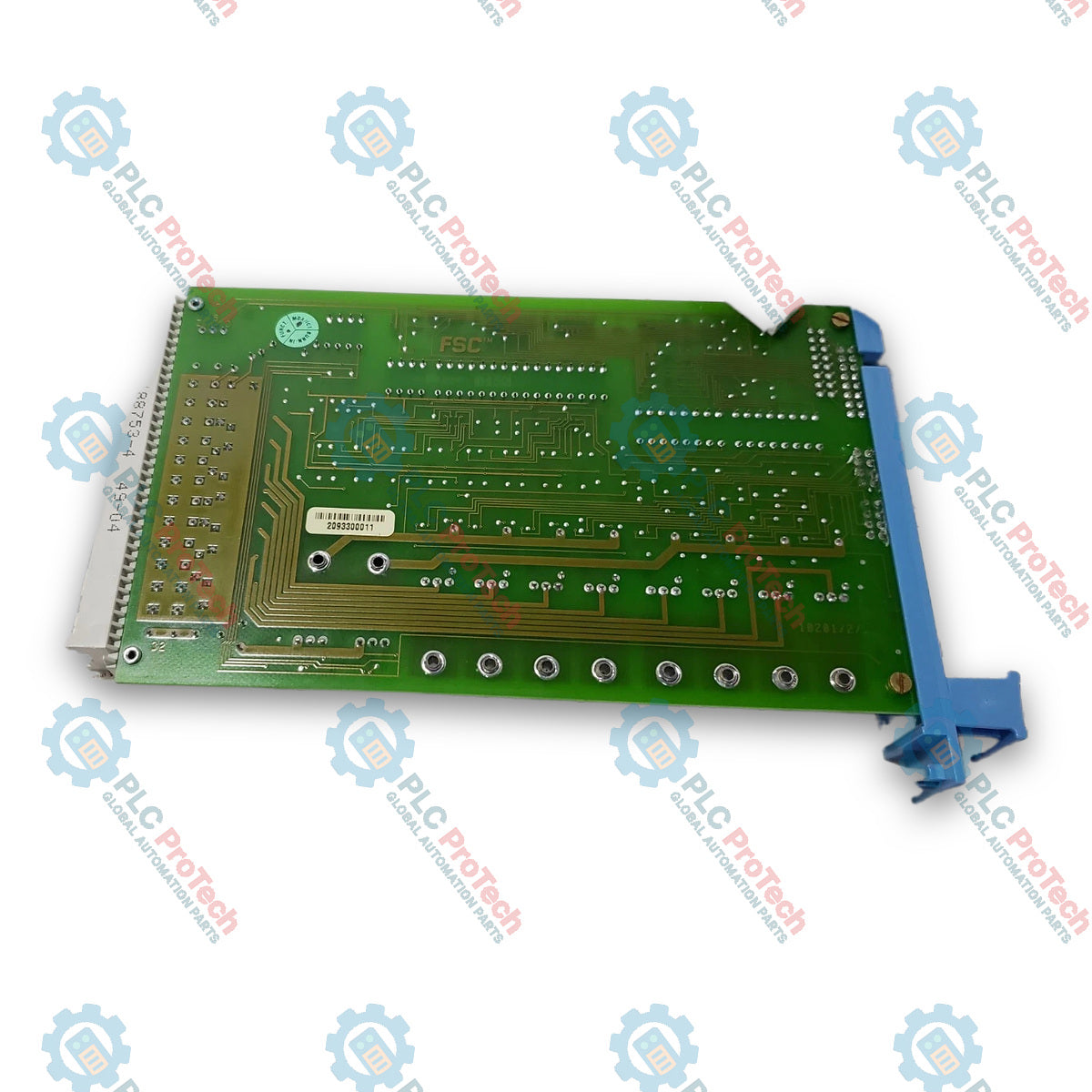

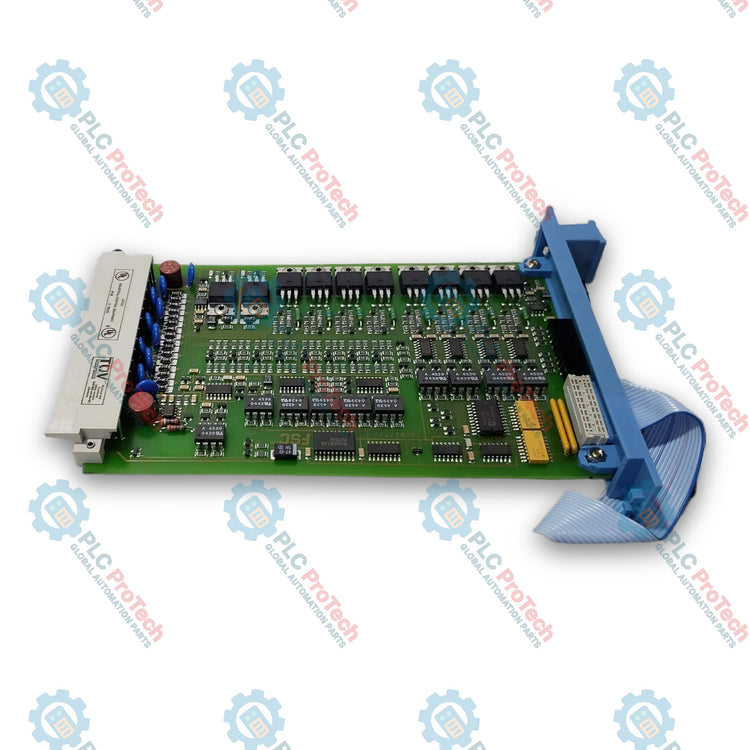

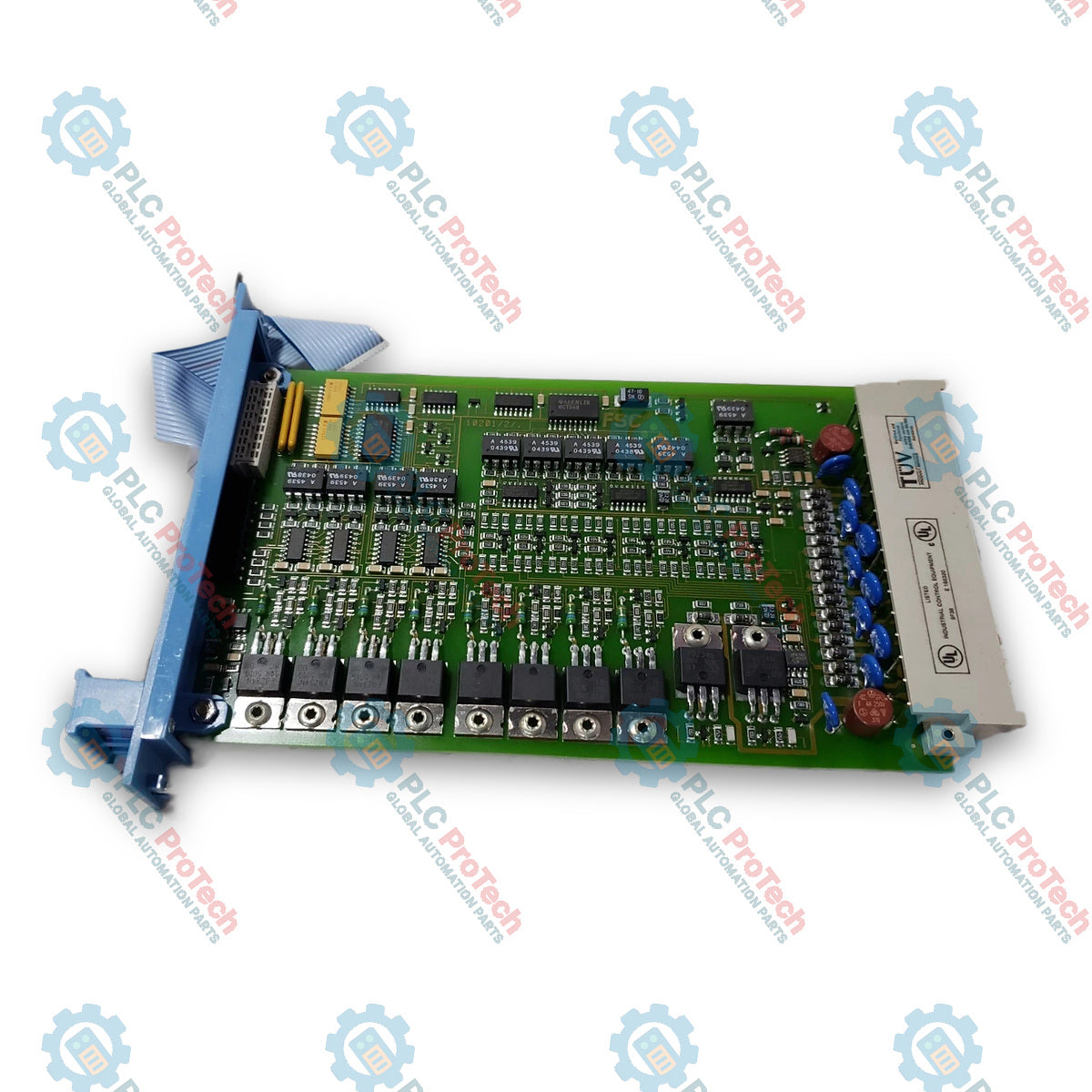

Modulo di uscita digitale sicura Safety Manager Honeywell FS-SDO-0824

Descrizione

Honeywell FS-SDO-0824 è un modulo di uscita digitale sicura senza rivestimento conforme, progettato per il controllo di processo critico, i sistemi strumentati di sicurezza (SIS) e le applicazioni di arresto di emergenza (ESD) all'interno della piattaforma Honeywell Safety Manager. Operando come interfaccia del risolutore logico ad alta integrità, il modulo funge da unità di esecuzione chiave all'interno delle Funzioni Strumentate di Sicurezza (SIF), fino a livelli di conformità SIL3. Converte i comandi della logica interna provenienti dal telaio del controller in segnali elettrici a livello di campo, consentendo il pilotaggio preciso e fail-safe di attuatori di campo critici per la sicurezza, valvole a solenoide, relè interposti e apparecchiature di segnalazione degli allarmi.

Progettato specificamente per l'integrazione nei telai IO Safety Manager (come IOCHAS-0001S/R o IOCHAS-0002S/R), FS-SDO-0824 utilizza una topologia a stato solido con 8 canali di tipo source. Ciascun canale di uscita fornisce un'alimentazione regolata a 24 Vcc, in grado di erogare fino a 550 mA per punto, con protezione integrata contro i cortocircuiti e diagnostica interna dei guasti per prevenire guasti pericolosi non rilevati. Il design senza rivestimento conforme (indicato dal prefisso FS-) è ottimizzato per ambienti standard di sale di controllo, armadi elettrici e centri di automazione industriale a temperatura controllata.

L'architettura del modulo integra circuiti di alimentazione interni a più stadi per separare l'elaborazione della logica di sistema dall'erogazione della corrente del circuito di campo. I circuiti logici interni sono alimentati direttamente da una linea a 5 Vcc e da un bus interno a 24 Vcc, mentre i circuiti di uscita sul campo sono alimentati tramite una linea dedicata a 24 Vcc esterni. Il monitoraggio watchdog (WDG) integrato convalida attivamente lo stato della logica di sistema e i segnali di controllo prima di consentire variazioni dello stato delle uscite, garantendo un'azione di sgancio fail-safe immediata in caso di guasto del sistema a monte.

Per mantenere l'integrità dell'hardware durante l'assemblaggio del sistema e la manutenzione sul campo, FS-SDO-0824 integra meccanismi fisici di codifica delle chiavi. La codifica delle chiavi del connettore posteriore impedisce l'inserimento incrociato negli slot errati del telaio IO, proteggendo sia la scheda logica del modulo sia la strumentazione di campo collegata dall'esposizione a tensioni errate. Il modulo si interfaccia senza soluzione di continuità con gruppi dedicati di terminazione di campo (come TSDO-0824 o TSDO-0824C) tramite cavi di interconnessione del sistema, semplificando il cablaggio e la manutenzione dell'armadio.

Caratteristiche

• Uscite a stato solido fail-safe: Dispone di 8 canali indipendenti a source da 24 Vcc, dotati di protezione contro i cortocircuiti per applicazioni di sicurezza ad alta disponibilità.
• Supervisione watchdog integrata: Integra circuiti dedicati per il segnale di ingresso del watchdog (portata nominale di 8 mA) per monitorare lo stato di esecuzione della logica e attivare azioni fail-safe.
• Architettura di alimentazione separata: Isola l'elaborazione della logica interna (5 Vcc e 24 Vcc interni) dall'alimentazione dei carichi di campo esterni (24 Vcc esterni) per ridurre al minimo la propagazione del rumore elettrico.
• Sicurezza della codifica meccanica: utilizza configurazioni predefinite dei pin di codifica del connettore posteriore (A9/C9) per impedire l'inserimento errato del modulo negli slot dello chassis IO.
• Gestione di carichi elevati: consente di pilotare direttamente carichi resistivi, induttivi, capacitivi (fino a 1 µF) e carichi di lampade a incandescenza (fino a 120 mA / 2.9 W).
• Diagnostica completa dei guasti: la limitazione di corrente integrata e la bassa corrente di dispersione nello stato disattivato (< 0.1 mA) proteggono gli attuatori collegati da attivazioni indesiderate o sollecitazioni termiche.
• Struttura senza rivestimento conforme: progettata per armadi di controllo industriale standard, sale di controllo dei processi e involucri per automazione pulita.

Applicazioni

• Sistemi di arresto di emergenza (ESD): controllo diretto di valvole a solenoide da 24 Vdc diseccitate per l'intervento, valvole di isolamento e attuatori di arresto di emergenza.
• Sistemi di sicurezza antincendio e rilevamento gas (F&G): comando di segnalatori luminosi di campo, sirene di allarme, solenoidi di attivazione dei sistemi di soppressione e indicatori di stato locali.
• Sistemi di gestione dei bruciatori (BMS): controllo sicuro delle uscite per valvole di intercettazione di sicurezza del gas combustibile, relè della sequenza di accensione e interblocchi di spurgo.
• Sistemi di protezione da sovrapressione ad alta integrità (HIPPS): intervento ad alta velocità delle valvole di isolamento di sicurezza ad azionamento rapido nelle tubazioni di gas o fluidi ad alta pressione.
• Interfacce con relè interposti: commutazione di carichi di campo a potenza maggiore, circuiti di avviamento dei centri di controllo motori (MCC) e circuiti di controllo ausiliari tramite relè interposti sicuri.

Specifiche tecniche

Informazioni generali

Requisiti di alimentazione

Valori nominali e prestazioni dell'uscita

Condizioni ambientali e operative

Linee guida per l'installazione

1. Ispezione di sicurezza preliminare all'installazione: Disimballare il modulo in un'area protetta dalle scariche elettrostatiche (ESD). Ispezionare i pin del connettore posteriore del modulo, i meccanismi di aggancio dell'alloggiamento e la guida del cavo anteriore per rilevare eventuali danni fisici dovuti al trasporto.
2. Verifica della codifica dello slot: Assicurarsi che lo slot del telaio IO di destinazione sia dotato dei corretti perni di codifica Souriau nelle posizioni A9 e C9. Non tentare di forzare un modulo in uno slot con codifica non corrispondente.
3. Controlli di isolamento dell'alimentazione: Disalimentare o scollegare le alimentazioni esterne a 24 Vdc dal gruppo di terminazione di campo (FTA) corrispondente prima di apportare modifiche al cablaggio o all'hardware.
4. Inserimento del modulo: Allineare i bordi della scheda a circuito stampato con le guide della scheda all'interno del telaio IO. Far scorrere saldamente il modulo verso l'interno finché il connettore posteriore si inserisce completamente nella presa del backplane.
5. Collegamento del cavo bus: Collegare saldamente il connettore del cavo piatto anteriore del modulo all'header del bus anteriore del circuito stampato del telaio IO. Assicurarsi che tutte le linguette di fermacavo si innestino correttamente.
6. Messa a terra e schermatura: Confermare i collegamenti di terra di protezione (PE) dell'armadio del sistema e assicurarsi che la schermatura dei cavi di campo sia terminata secondo le specifiche di installazione di Safety Manager.

Linee guida per la configurazione

1. Configurazione dell'hardware: Aprire il software Honeywell Safety Builder e aggiungere il modulo FS-SDO-0824 allo slot corrispondente del telaio IO all'interno dell'albero di configurazione del sistema.
2. Parametrizzazione dei canali: Configurare ciascuno degli 8 canali di uscita in base ai requisiti del loop (ad esempio, regole di esecuzione della logica diseccitazione-per-intervento o eccitazione-per-intervento).
3. Assegnazione dei tag: Assegnare a ciascun punto di canale i nomi dei tag di sicurezza funzionale, i collegamenti alla logica applicativa e i limiti di configurazione degli allarmi all'interno di Safety Builder.
4. Applicazione per il download della logica: Compilare e scaricare la configurazione aggiornata del progetto Safety Builder nei moduli del Processore di controllo (QPP).

Raccomandazioni per la messa in servizio e la sostituzione

• Controlli della tensione preliminari alla messa in servizio: Verificare che l'alimentazione esterna a 24 Vdc fornita al gruppo di terminazione di campo rimanga rigorosamente entro la soglia operativa da 20.4 Vdc a 31.2 Vdc in condizioni di pieno carico.
• Test funzionale del canale di uscita: Misurare la tensione di uscita tra i terminali dei terminali di campo quando si comandano i canali ON (24 Vdc nominali) e OFF (controllo della caduta < 2.0 Vdc).
• Sostituzione a caldo / sostituzione online del modulo: Se si sostituisce un modulo esistente durante il funzionamento, assicurarsi che i requisiti di ridondanza del sistema e gli interblocchi di sicurezza consentano lo scambio sicuro del modulo online secondo le procedure di sicurezza dell'impianto.
• Conservazione dei moduli di ricambio: Conservare i moduli di ricambio con rivestimento non conforme in imballaggi antistatici, in ambienti di stoccaggio sigillati e asciutti (da -40 degC a 85 degC).
