Honeywell

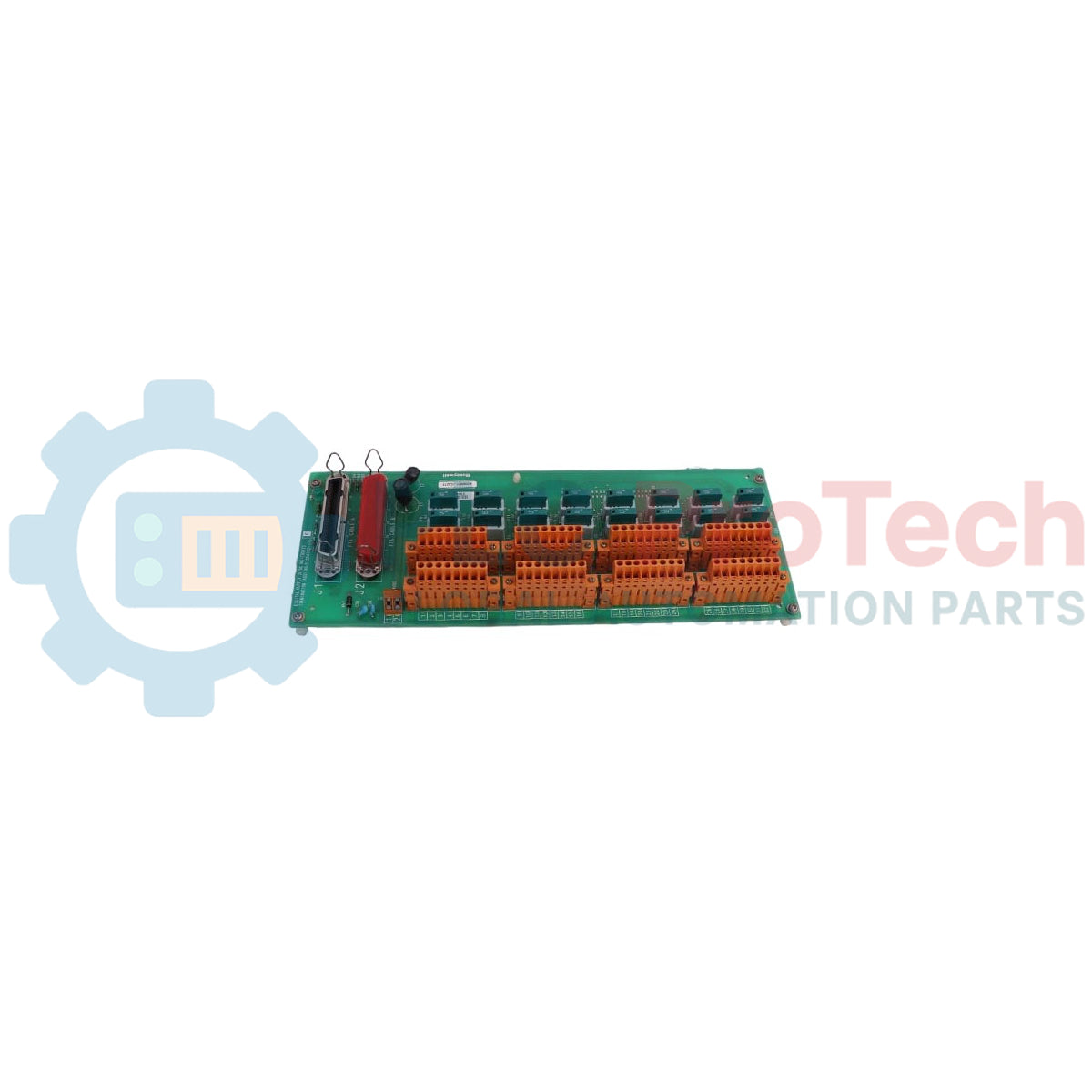

Gruppo di terminazione sul campo per uscite digitali Safety Manager Honeywell FS-TSRO-0824

SKU FS-TSRO-0824

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Honeywell

  • Product No.: FS-TSRO-0824

  • Country of origin:United States

  • Product Type: Moduli di terminazione per PLC di sicurezza

  • Payment: T/T, Western Union

  • Weight: 2000g

  • Dimensions: 300 mm x 70 mm x 60 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Progettato per garantire un instradamento sicuro delle interfacce nei sistemi di controllo critici per la sicurezza, l'Honeywell FS-TSRO-0824 è un gruppo di terminazione da campo per uscite digitali a 8 canali (FTA), progettato per ambienti di sicurezza ad alta integrità. Questo modulo funge da interfaccia fisica tra il processore di controllo Safety Manager/FSC e gli attuatori, i solenoidi o gli indicatori sul campo. Grazie a 8 canali a relè isolati con protezione individuale tramite fusibile, garantisce un'esecuzione affidabile dei circuiti di sicurezza fino alle classi di sicurezza AK1-6. L'hardware è progettato per isolare le alte tensioni di commutazione lato campo dalla logica sensibile del sistema, impedendo la propagazione dei guasti verso il backplane del controller.

Caratteristiche

  • 8 canali di uscita a relè isolati: Fornisce isolamento fisico ed elettrico completo tra la logica di controllo e i circuiti lato campo.
  • Elevata capacità di commutazione: In grado di gestire fino a 250 Vca/Vcc per applicazioni versatili nei circuiti di controllo CA e CC.
  • Protezione dalle sovracorrenti: Dispone di fusibili individuali da 5 A per canale per proteggere il cablaggio di campo e i contatti dei relè dai cortocircuiti.
  • Ampia compatibilità di sistema: Pienamente compatibile con Honeywell Safety Manager e i sistemi di sicurezza FSC legacy.
  • Durata industriale: Pannello portante robusto, montabile su guida DIN, progettato per resistere alle condizioni gravose degli armadi di marshalling.

Applicazioni

  • Sistemi di arresto di emergenza (ESD) negli impianti petrolchimici e nelle raffinerie.
  • Sistemi critici di gestione dei bruciatori (BMS) che richiedono uscite di sicurezza discrete.
  • Attivazione degli allarmi e dei beacon dei circuiti antincendio e rilevazione gas (F&G).
  • Interblocchi dei sistemi di protezione ad alta integrità dalla pressione (HIPPS).

Specifiche tecniche

Parametro Valore della specifica
Produttore Honeywell
Numero di modello FS-TSRO-0824
Tipo di modulo Gruppo di terminazione da campo per uscite digitali (FTA)
Certificazione della classe di sicurezza Da AK1 ad AK1-6
Numero di canali di uscita 8
Tensione di ingresso nominale 24 Vcc
Tensione di ingresso massima 36 Vcc
Tensione di attivazione del relè 19,2 Vcc
Corrente di ingresso tipica 40 mA a 24 Vcc
Corrente di uscita massima 5 A per canale (con fusibile)
Corrente di uscita minima 1 mA a 5 V
Tensione di uscita massima 250 Vca / 250 Vcc
Carico massimo commutato 1250 VA (CA) / 150 W (CC)
Dimensioni fisiche (L x W x H) 300 mm x 70 mm x 60 mm
Peso di spedizione 2,0 kg

Approfondimenti ingegneristici empirici

Modelli alternativi e compatibilità

L'FS-TSRO-0824 opera nativamente all'interno delle linee di sistemi di controllo Safety Manager e FSC. Sebbene le uscite standard a 24 Vcc siano mappate direttamente, verificare le revisioni del firmware del controller di sistema per assicurarsi che tutta la diagnostica integrata supporti l'architettura del loop. Questa FTA funge da sostituto operativo dei sistemi legacy di terminazione di campo non protetti da fusibili, migliorando la protezione dei circuiti sul lato campo.

Insidie applicative e note ingegneristiche

Quando si commutano carichi di campo altamente induttivi, come elettrovalvole o bobine di grandi contattori, la sovratensione di apertura induttiva può causare danni da arco elettrico sui punti di contatto del relè interno. Per preservare la durata dei contatti e mantenere la disponibilità del loop di sicurezza, è necessario installare direttamente sul carico reti snubber RC esterne per i loop CA o diodi di ricircolo per i loop CC. Non superare i limiti di dissipazione della corrente complessiva dell'armadio di marshalling quando si utilizzano continuamente tutti gli 8 canali al carico massimo.

Suggerimenti per la messa in servizio e il cablaggio

Verificare la portata dei fusibili installati prima di energizzare il loop. La diagnostica standard di messa in servizio dovrebbe includere un controllo dell'isolamento dei cavi e della resistenza del loop dalla morsettiera all'elemento di campo, per verificare l'assenza di cortocircuiti netti che farebbero immediatamente bruciare i fusibili di protezione integrati da 5 A.

Linee guida per l'installazione

AVVERTENZA CRITICA: Isolare e bloccare tutte le fonti di alimentazione del controllo e del lato campo prima di accedere alle morsettiere, ai cavi di sistema o ai fusibili integrati. La mancata diseccitazione dei circuiti può causare gravi rischi di scossa elettrica, l'attivazione accidentale di elementi critici per la sicurezza o danni alle apparecchiature.
1
Montare saldamente il gruppo FTA su una guida DIN standard o sulle piastre di supporto dedicate per colonne all'interno dell'armadio di marshalling.
2
Collegare il cavo di interfaccia di sistema multipolare dal modulo di uscita digitale Safety Manager alla presa della scheda FTA, assicurandosi che i meccanismi di blocco siano innestati correttamente.
3
Terminare il cablaggio di campo sulle morsettiere a vite. Mantenere una netta separazione tra la logica di sicurezza a bassa tensione e i percorsi del cablaggio di campo ad alta tensione.
4
Installare i fusibili di canale da 5 A, verificare la configurazione del loop e applicare prima l'alimentazione del controllo principale, quindi l'alimentazione del loop di campo.

FAQ

Qual è la capacità massima di commutazione dei contatti del relè?

Ciascuno degli 8 canali può commutare fino a 250 Vac/Vdc con un carico massimo di 1250 VA (CA) o 150 W (CC). L'uscita è protetta da un fusibile individuale da 5 A.

È necessaria una soppressione esterna per i carichi induttivi?

Sì. Per evitare che i picchi di tensione induttivi danneggino i contatti del relè, i dispositivi di soppressione esterni (snubber o diodi di ricircolo) devono essere installati direttamente ai capi dei carichi sul campo.

Quali livelli o classi di integrità della sicurezza supporta questo assieme?

Questo assieme di terminazione è certificato per l'uso in sistemi critici per la sicurezza fino alla classe di sicurezza AK1, comprese le configurazioni da AK1 a AK1-6, a seconda dell'architettura complessiva del circuito.
