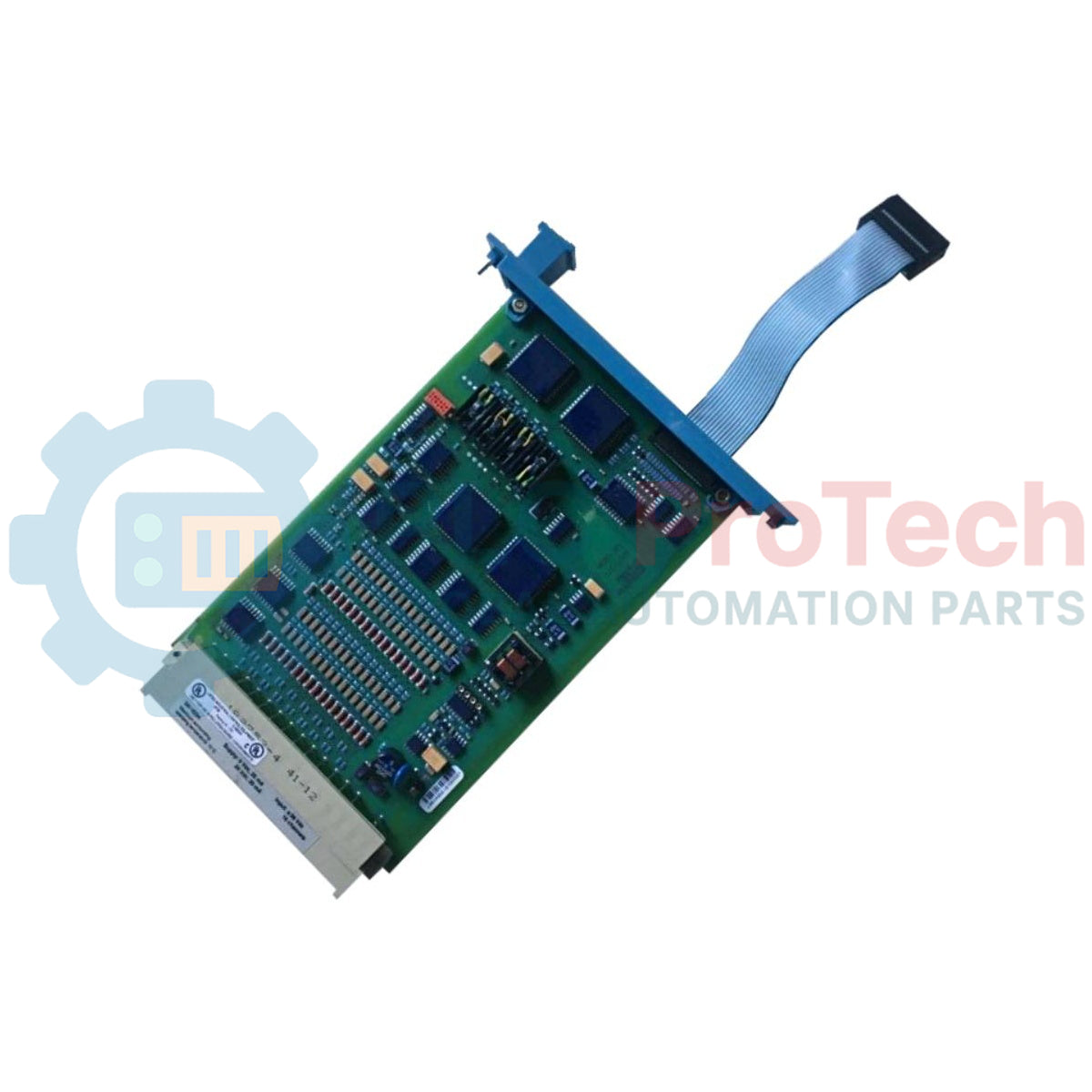

Modulo di ingresso analogico ad alta densità e sicurezza Honeywell SAI-1620M Safety Manager

Descrizione

La funzione principale del modulo di ingresso analogico Honeywell SAI-1620M è elaborare i segnali provenienti dai sensori di campo critici nei sistemi di sicurezza industriale ad alta integrità. Operando nell'architettura Safety Manager (SM), questo modulo di sicurezza ad alta densità è progettato per accettare fino a 16 canali di ingresso analogici, convertendo le tensioni dei trasmettitori di campo in segnali digitali precisi per il processore di sicurezza. Poiché è progettato per ambienti critici per la sicurezza, Honeywell SAI-1620M include un'ampia diagnostica interna e l'isolamento dei canali per soddisfare i rigorosi standard internazionali di sicurezza funzionale. Il modulo funziona insieme ad apposite Field Termination Assembly (FTA) per interfacciarsi in sicurezza con i trasmettitori di campo standard.

Caratteristiche

• Architettura ad alta densità: elabora simultaneamente 16 segnali di ingresso analogici sicuri per ottimizzare lo spazio nell'armadio.
• Diagnostica certificata per la sicurezza: monitora continuamente i circuiti interni, le tensioni di riferimento e la diafonia per garantire un funzionamento a sicurezza intrinseca.
• Retroazione della tensione esterna: fornisce un percorso di feedback indipendente (intervallo da 0 a 4,1 V) per verificare l'integrità dei collegamenti dei circuiti esterni sul campo.
• Basso consumo energetico: assorbe una corrente minima dal backplane (35 mA sui rail da 5 Vcc e 35 mA su quelli da 24 Vcc) per evitare il surriscaldamento in involucri sigillati.
• Robusta protezione dalla tensione: il limitatore d'ingresso integrato gestisce segnali d'ingresso massimi assoluti fino a +/- 36 Vcc senza subire danni.

Applicazioni

• Sistemi di arresto di emergenza (ESD) negli impianti chimici e petrolchimici.
• Reti di monitoraggio e rilevamento dei circuiti antincendio e gas (F&G).
• Sistemi critici di controllo dei bruciatori (BMS).
• Sistemi di protezione da sovrapressione (HIPPS) che richiedono un monitoraggio analogico certificato per la sicurezza.

Specifiche tecniche

Informazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il modello SAI-1620M è ottimizzato per le integrazioni con Safety Manager e viene generalmente abbinato ad appositi gruppi di terminazione sul campo (FTA) per gestire la conversione dei circuiti. Assicurarsi che la versione del firmware di Safety Manager sia pienamente compatibile con le routine di conversione sicura a 12 bit di questa revisione della scheda. Le versioni precedenti di Safety Manager o FSC potrebbero richiedere aggiornamenti del database dei file di configurazione prima della messa in servizio.

Problemi applicativi e note ingegneristiche

Si noti che l'intervallo di ingresso diretto del modulo è compreso tra 0 e 4.1 Vcc. I circuiti di campo standard da 4-20 mA non possono essere cablati direttamente a questa scheda modulo senza un gruppo di terminazione adeguato che traduca i segnali del circuito in corrente in tensione mediante resistori shunt di precisione. L'esposizione diretta dei canali di ingresso ad alta densità ai circuiti di alimentazione di campo grezzi a 24 Vcc provoca l'intervento di un guasto da sovratensione del canale, sebbene l'hardware sia protetto dai danni fino a +/- 36 Vcc.

Suggerimenti per la messa in servizio e il cablaggio

Per un funzionamento affidabile del sistema di sicurezza, utilizzare collegamenti multipolari a coppie di cavi a bassa impedenza e di alta qualità tra il backplane I/O e l'FTA esterno. I riferimenti di terra corretti sono fondamentali: mantenere un solido isolamento tra la terra comune del sistema di sicurezza e i ritorni di alimentazione sul campo per prevenire il rumore di modo comune sui sensibili canali di conversione A/D a 12 bit, che può attivare falsi allarmi diagnostici.

Linee guida per l'installazione
