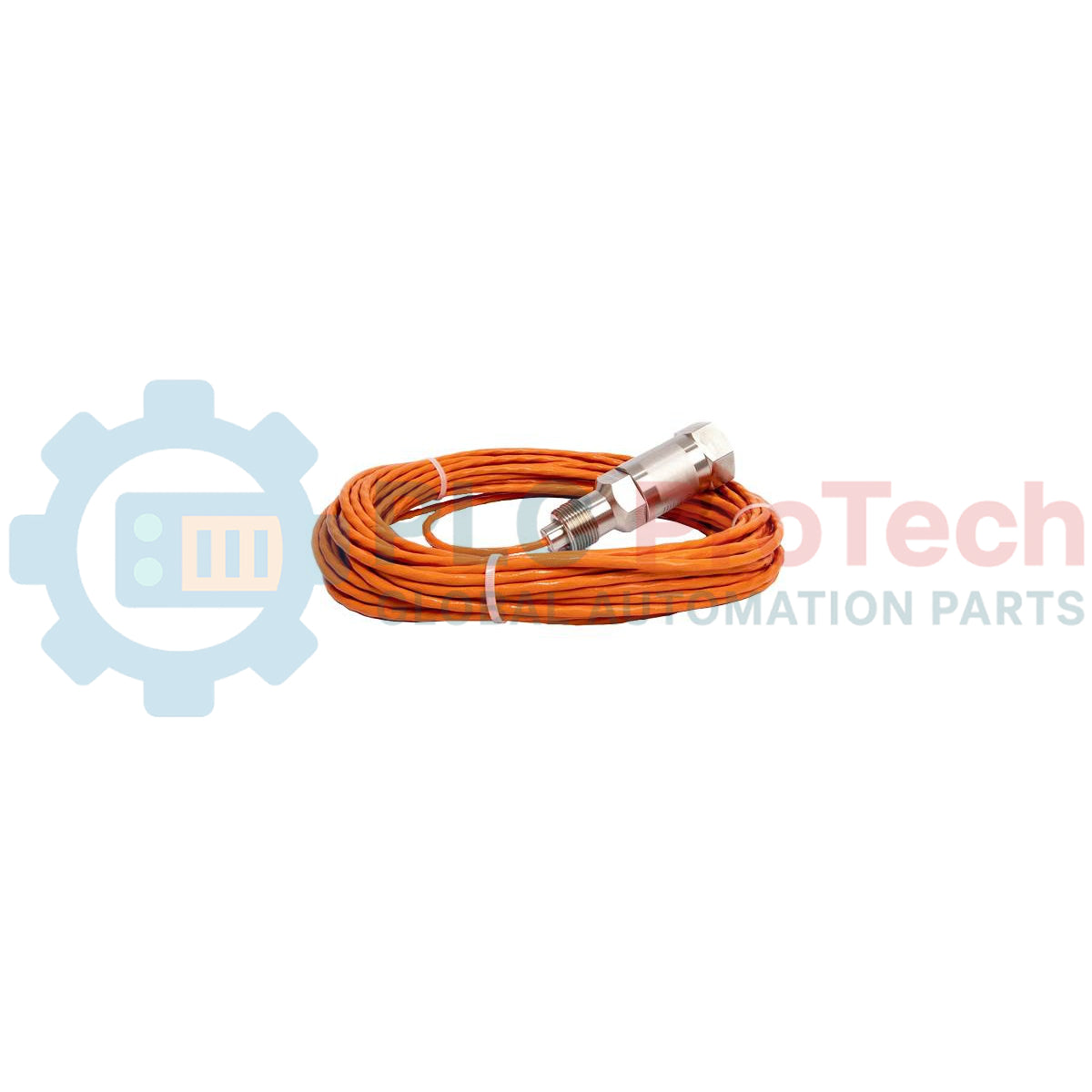

Honeywell LG1093AA46 Sensore di fiamma LG1093

SKU LG1093AA46

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Honeywell

  • Product No.: LG1093AA46

  • Country of origin:United States

  • Product Type: Sensori di fiamma UV

  • Payment: T/T, Western Union

  • Weight: 3000g

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

La funzione principale del sensore di fiamma ultravioletto (UV) Honeywell LG1093AA46 è il monitoraggio delle fiamme di idrocarburi in ambienti con turbine a gas per impieghi gravosi. Questo sensore industriale con fototubo di tipo Geiger-Mueller rileva le radiazioni specificamente nello spettro da 180 a 260 nm, risultando completamente insensibile alla luce solare e altamente tollerante alle radiazioni del corpo nero. Progettato per la compatibilità con i moduli amplificatori EG1033, questo sensore costituisce un componente di sicurezza essenziale nelle turbine a gas General Electric e dei licenziatari GE. L'insieme presenta una robusta finestra di visualizzazione omologata per l'alta pressione ed è dotato di un cavo integrato schermato in Teflon, in grado di resistere a sollecitazioni termiche e meccaniche estreme nelle applicazioni di generazione elettrica e nei compressori.

Caratteristiche

  • Rilevamento UV altamente selettivo: utilizza un fototubo Geiger-Mueller sensibile esclusivamente alla banda da 180 a 260 nm per prevenire falsi segnali causati dalle superfici metalliche calde delle turbine.
  • Tempi di risposta rapidi: riconoscimento tipico della presenza della fiamma entro 0,1 secondi e tempo massimo di risposta all'arresto per perdita di fiamma di 0,2 secondi.
  • Involucro robusto: dispone di una finestra di visualizzazione ad alta pressione, omologata fino a 10 bar (150 psi), e di collegamenti di montaggio NPT interni da 3/4 di pollice.
  • Trasmissione a lunga distanza: supporta cavi fino a 330 metri (1000 piedi) dal sensore al modulo amplificatore remoto EG1033.
  • Omologazioni per aree pericolose: certificato per ambienti antideflagranti con classificazioni ATEX/CE e Factory Mutual (FM).

Applicazioni

  • Turbine industriali a gas General Electric (e licenziatari GE).
  • Sistemi di monitoraggio della fiamma per turbine di generazione elettrica.
  • Compressori per condotte con azionamento meccanico per impieghi gravosi.
  • Processi di combustione in aree pericolose che richiedono una protezione di Classe I, Divisione 1.

Specifiche tecniche

Parametro Specifiche
Produttore Honeywell
Numero di modello LG1093AA46
Tipo di sensore Fototubo Geiger-Mueller (UV)
Intervallo di sensibilità spettrale Da 180 a 260 nm
Intervallo di temperatura operativa Da -40 a 176 °C
Tempo di risposta alla presenza della fiamma Tipicamente 0,1 secondi
Tempo di risposta alla perdita di fiamma Massimo 0,2 secondi
Pressione nominale della finestra 10 bar (150 psi)
Collegamento meccanico NPT interno da 3/4 di pollice
Collegamento del conduit Filettatura esterna per conduit da 1 pollice
Cavo integrato 61 piedi (circa 18,6 metri), schermato in Teflon
Riferimento incrociato OEM GE 261A1812P15
Profilo di affidabilità MTBF di 10.000 ore; durata di conservazione di 2 anni
Protezione antideflagrante ATEX (EEx d IIC T3, zone 1 e 2), FM (Classe I, Div. 1 e 2, gruppi B, C, D)
Peso di spedizione (calcolato) 3,0 kg

Modelli alternativi e compatibilità

Il modello LG1093AA46 è fisicamente ed elettricamente intercambiabile con il numero di parte GE standard 261A1812P15. Deve essere abbinato ai moduli di controllo della serie Honeywell EG1033 per elaborare l'uscita del fototubo. Si noti che questo sensore UV standard non è compatibile con le turbine a gas GE/NP DLE (Dry Low-NOx). Le turbine DLE producono firme di emissione della fiamma differenti e richiedono sensori UV specializzati preselezionati, non disponibili con le designazioni commerciali standard Honeywell.

Errori applicativi e note di progettazione

Il tubo interno Geiger-Mueller si degrada rapidamente se utilizzato continuamente oltre il limite massimo di 176 degC. Nei vani con temperatura ambiente elevata, è necessario predisporre un adeguato raffreddamento ad aria o supporti isolanti per proteggere l'ottica interna. Inoltre, poiché la nebbia d'olio, la fuliggine e l'umidità elevata assorbono la luce UV nella banda da 180 a 260 nm, anche una minima contaminazione della finestra può ridurre gravemente la sensibilità, causando allarmi di spegnimento della fiamma anche in presenza di un profilo di combustione attivo. È fondamentale ispezionare periodicamente la finestra ottica omologata per 10 bar.

Suggerimenti per la messa in servizio e il cablaggio

Il cavo integrato schermato in Teflon del sensore deve essere instradato attraverso un condotto metallico dedicato e collegato a terra. Evitare di far passare il cavo di segnale ad alta sensibilità vicino ai cavi del trasformatore di accensione ad alta tensione o alle linee di alimentazione di motori di elevata potenza, per prevenire false indicazioni di fiamma causate da interferenze elettromagnetiche. Assicurarsi che la schermatura del cavo sia collegata direttamente alla terra strumentale designata solo sul lato dell'amplificatore EG1033; non collegare a terra la schermatura a entrambe le estremità per evitare anelli di massa.

Linee guida per l'installazione

AVVERTENZA CRITICA

Disalimentare l'intero sistema di accensione e controllo della turbina prima di iniziare l'installazione. Questo dispositivo viene installato in ambienti potenzialmente esplosivi. Assicurarsi che tutte le tenute dei condotti siano colate correttamente e che le filettature certificate antideflagranti siano completamente impegnate, per mantenere la conformità di sicurezza ATEX/FM.

1

Ispezionare la filettatura di montaggio NPT interna da 3/4 di pollice sul corpo della turbina o sul tubo di osservazione. Assicurarsi che sia pulita, priva di depositi carboniosi e correttamente allineata con la zona primaria della fiamma.

2

Verificare che la finestra di osservazione in quarzo del sensore sia completamente pulita. Utilizzare un solvente ottico industriale approvato se sono presenti grasso o particolato.

3

Avvitare il sensore sul tubo di montaggio. Applicare un composto antigrippante per alte temperature esclusivamente sulle filettature esterne del tubo di montaggio, assicurandosi che il materiale non entri in contatto con la finestra di osservazione.

4

Collegare la filettatura esterna da 1 pollice del condotto al condotto flessibile di protezione. Instradare il cavo schermato in Teflon da 61 piedi fino alla scatola di giunzione o all'armadio che ospita il modulo amplificatore EG1033.

FAQ

Questo sensore UV può essere utilizzato sulle turbine a gas GE DLE (Dry Low-NOx)?

No, le unità standard non sono adatte alle turbine a gas DLE. I sistemi DLE producono proprietà spettrali di combustione diverse e richiedono sensori preselezionati appositamente.

Quali moduli amplificatori sono compatibili con questo sensore?

Questo sensore è progettato esclusivamente per interfacciarsi con i moduli amplificatori della serie Honeywell EG1033, inclusi i modelli EG1033AA (uscita a collettore aperto) e EG1033AB/AC (uscita con relè SPDT).

Qual è la distanza massima a cui può essere installato il sensore dal relativo amplificatore?

La distanza operativa massima approvata tra il sensore e il relativo modulo amplificatore EG1033 è di 330 metri (1000 piedi), utilizzando cavi adeguatamente schermati.

In che modo il sensore evita di reagire al metallo caldo della turbina o alla radiazione di fondo?

Il sensore contiene un fototubo Geiger-Mueller specializzato, insensibile alla luce solare e sensibile solo nell'intervallo UV da 180 a 260 nm, il che lo rende immune ai raggi infrarossi e alla radiazione del corpo nero emessa dai metalli caldi.
