Honeywell MLF-DC04C Modulo di uscita analogica MasterLogic 50

Descrizione

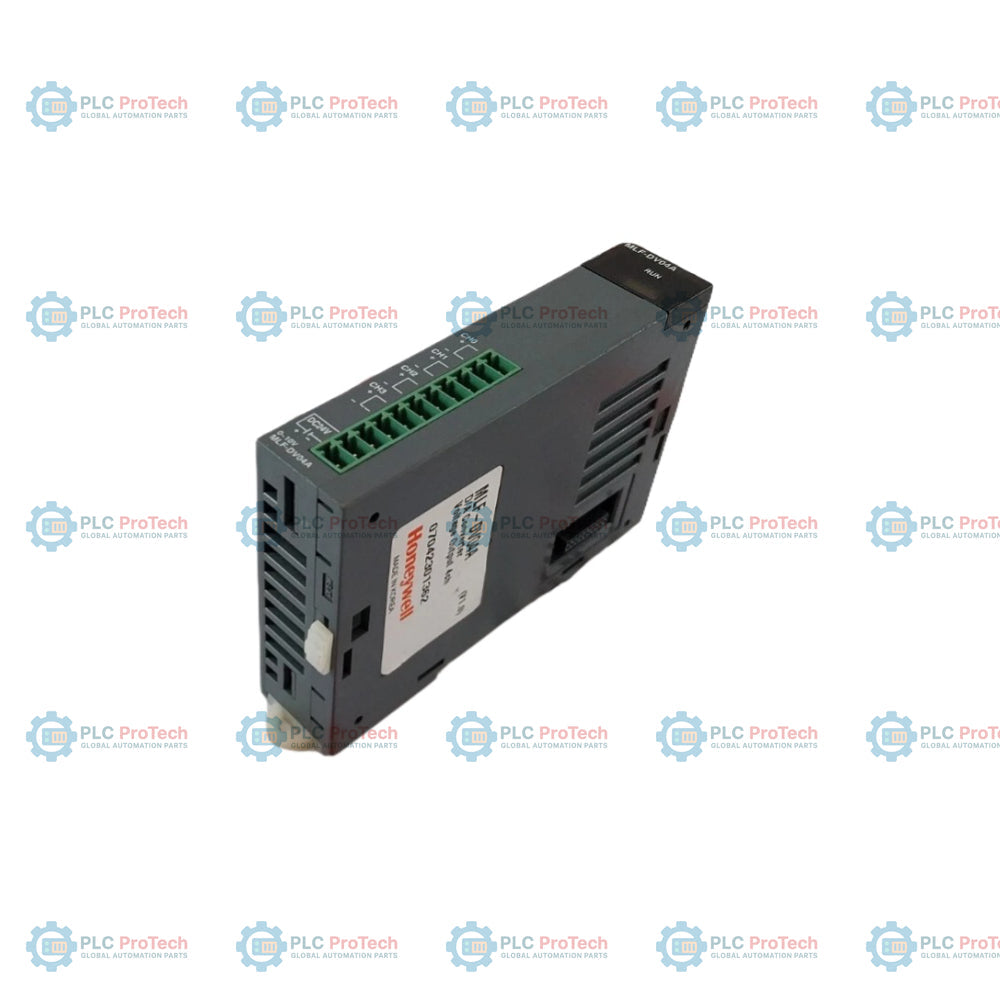

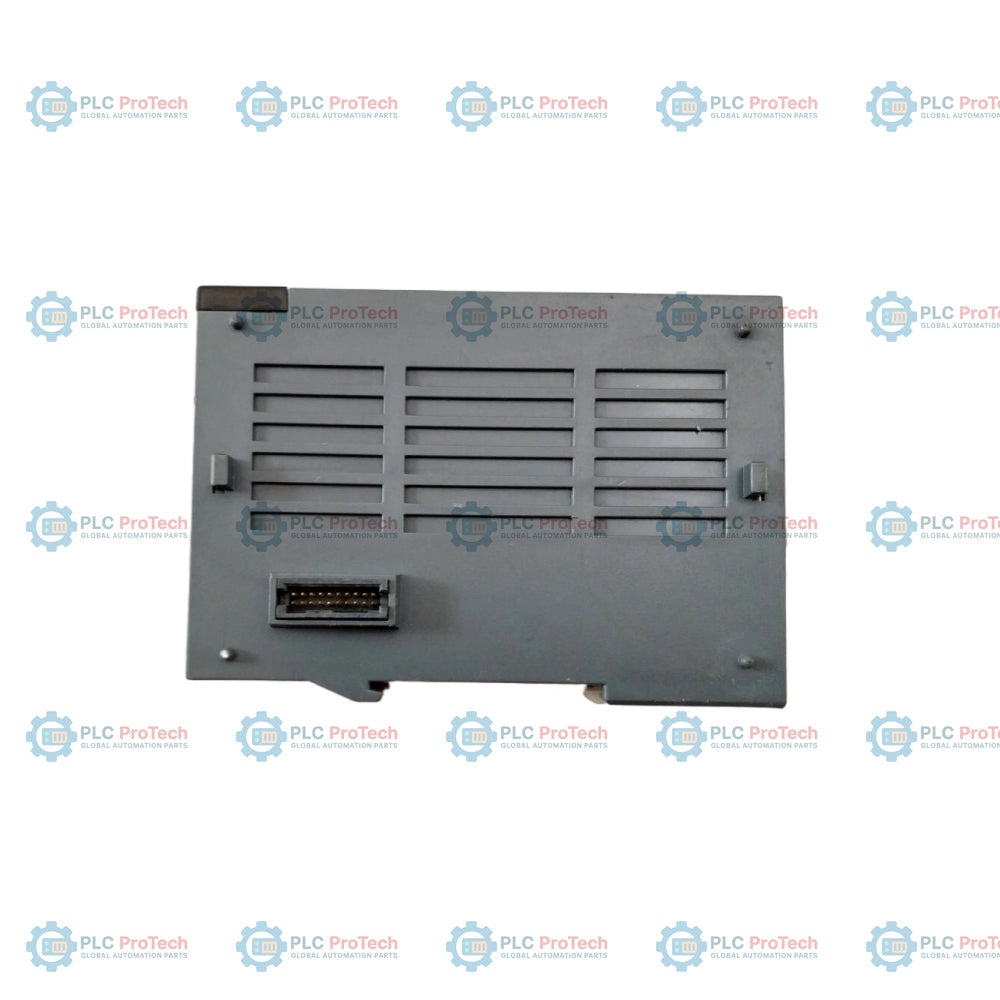

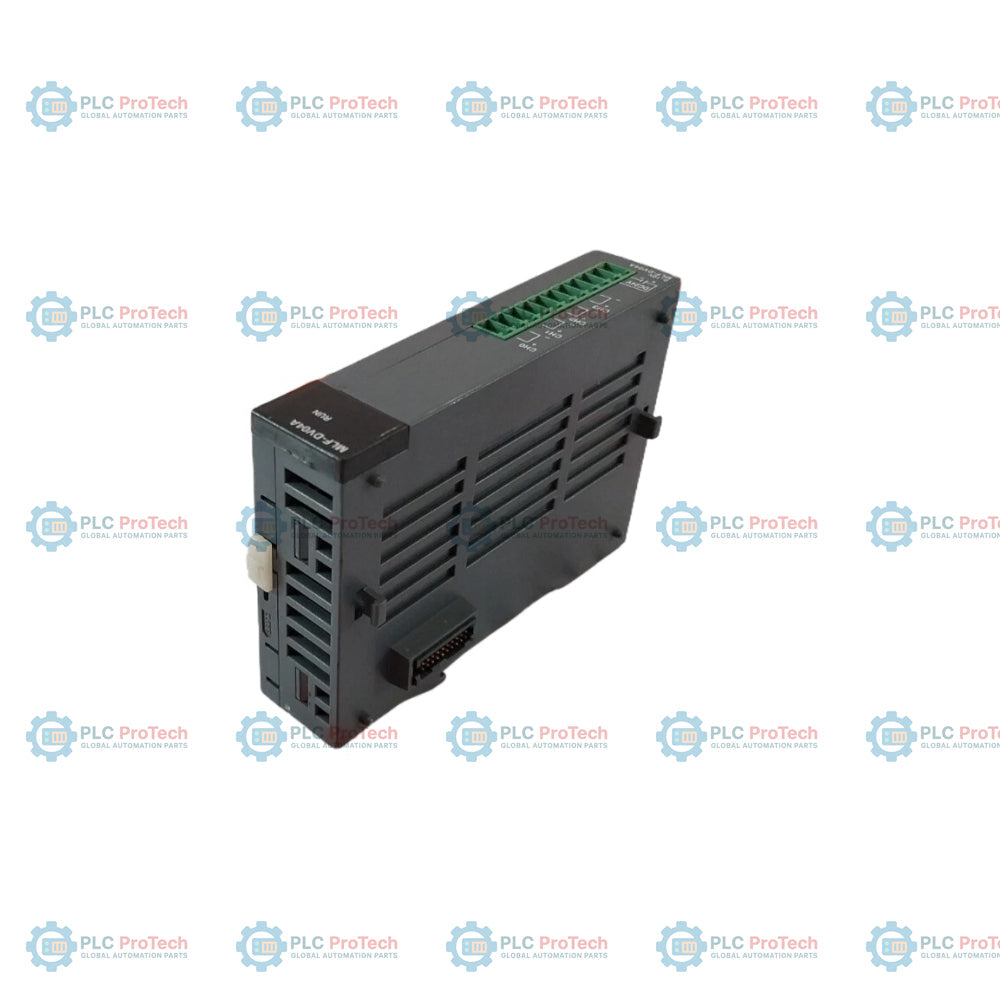

Honeywell MLF-DC04C è un modulo di uscita di corrente analogica a 4 canali ad alta risoluzione, progettato per il controllo dei processi industriali e la generazione di segnali all'interno della piattaforma Honeywell MasterLogic 50 (ML50) e dei sistemi di espansione ControlEdge PLC.

Il modulo fornisce quattro canali di uscita di corrente ad alta precisione, operanti su circuiti di corrente standard da DC 4 a 20 mA e da DC 0 a 20 mA. Grazie a una risoluzione di conversione binaria a 16 bit (dati effettivi a 14 bit) e a una velocità di conversione di 1.0 ms per canale, Honeywell MLF-DC04C fornisce segnali di comando rapidi e stabili agli strumenti di campo a valle, come posizionatori di valvole di controllo, azionamenti a frequenza variabile, attuatori e indicatori analogici.

Operando con un'assegnazione fissa di 64 punti I/O, il modulo integra un isolamento mediante fotoaccoppiatore tra i morsetti di uscita di campo e l'alimentazione logica del backplane, per proteggere l'elettronica del sistema dai transitori elettrici. I collegamenti del cablaggio esterno sono organizzati mediante una morsettiera rimovibile a 11 punti, semplificando il montaggio del modulo e la manutenzione ordinaria sul campo.

Caratteristiche

• Fornisce 4 canali di uscita di corrente analogica ad alta risoluzione, configurabili per intervalli operativi da DC 4 a 20 mA e da DC 0 a 20 mA.
• Offre una risoluzione di conversione binaria a 16 bit (1/16,000 livelli), con una risoluzione di corrente di 1.0 uA per circuiti da 4 a 20 mA e di 1.25 uA per circuiti da 0 a 20 mA.
• Esegue una conversione digitale-analogica rapida a 1.0 ms per canale.
• Supporta modalità configurabili di rappresentazione dei dati digitali: valore senza segno, valore con segno, valore preciso e valore percentile.
• Integra un isolamento mediante fotoaccoppiatore tra i morsetti di I/O di campo e l'alimentazione del controller.
• Collega il cablaggio di campo tramite un'interfaccia con morsettiera a 11 punti.
• Mantiene una precisione del segnale calibrata entro +-0.2 percento a temperature ambiente di 25 degC (+-5 degC).
• Occupa un'allocazione fissa di I/O a 64 punti nella configurazione del rack base.

Applicazioni

• Azionamento dell'elemento di controllo finale: comando dei posizionatori con ingresso analogico per valvole di controllo, serrande e azionamenti a velocità variabile nei circuiti automatizzati.
• Ritrasmissione del segnale: conversione delle variabili interne del controller in segnali di corrente standard da 4-20 mA o da 0-20 mA per registratori grafici, indicatori digitali da pannello e unità di monitoraggio esterne.
• Interfacciamento con DCS e sottosistemi: interfacciamento dei controller MasterLogic 50 / ControlEdge PLC con apparecchiature di campo di terze parti che richiedono ingressi di corrente analogici regolati.

Specifiche tecniche

Collegamenti / Interfacce

Linee guida per l'installazione

1. Disattivare tutta l'alimentazione del sistema prima di montare o rimuovere il modulo dall'unità di base.
2. Allineare il modulo con la guida dello slot di base e premere con decisione finché la linguetta di blocco non si innesta saldamente.
3. Verificare che i cavi di segnale collegati alla morsettiera a 11 punti siano spellati e fissati correttamente per prevenire cortocircuiti.
4. Instradare i cavi delle uscite analogiche lontano dalle linee CA ad alta tensione per prevenire l'accoppiamento del rumore elettromagnetico.
5. Collegare la schermatura del cavo al terminale di terra a una sola estremità del circuito.

Linee guida per la configurazione

1. Aprire ControlEdge Builder o il software di programmazione MasterLogic e assegnare MLF-DC04C allo slot designato del rack.
2. Selezionare l'intervallo di uscita in corrente richiesto (DC 4-20 mA o DC 0-20 mA) per ciascun canale.
3. Impostare il formato dei dati digitali (Unsigned, Signed, Precise o Percentile) in modo che corrisponda alla struttura del programma logico.
4. Scaricare la configurazione hardware nel controller e verificare lo stato dei LED del modulo.

Raccomandazioni per la messa in servizio

1. Accendere il sistema del controller e verificare che il LED di scansione del modulo lampeggi in verde.
2. Forzare valori bassi, medi e alti nella memoria della logica e misurare le uscite di corrente fisiche sulla morsettiera utilizzando un misuratore calibrato.
3. Verificare la risposta dell'uscita allo 0%, al 50% e al 100% dell'intervallo (ad esempio 4 mA, 12 mA, 20 mA) per confermare la linearità del circuito.

Raccomandazioni per la sostituzione

1. Mettere il controller principale in modalità STOP oppure isolare i dispositivi di campo collegati prima della manutenzione.
2. Scollegare l'alimentazione principale del rack e disinserire dal modulo la morsettiera a 11 punti.
3. Sbloccare la clip di ritenzione ed estrarre il modulo direttamente dallo slot.
4. Far scorrere il modulo sostitutivo MLF-DC04C in posizione, ricollegare la morsettiera, ripristinare l'alimentazione del sistema e verificare i parametri di configurazione.
