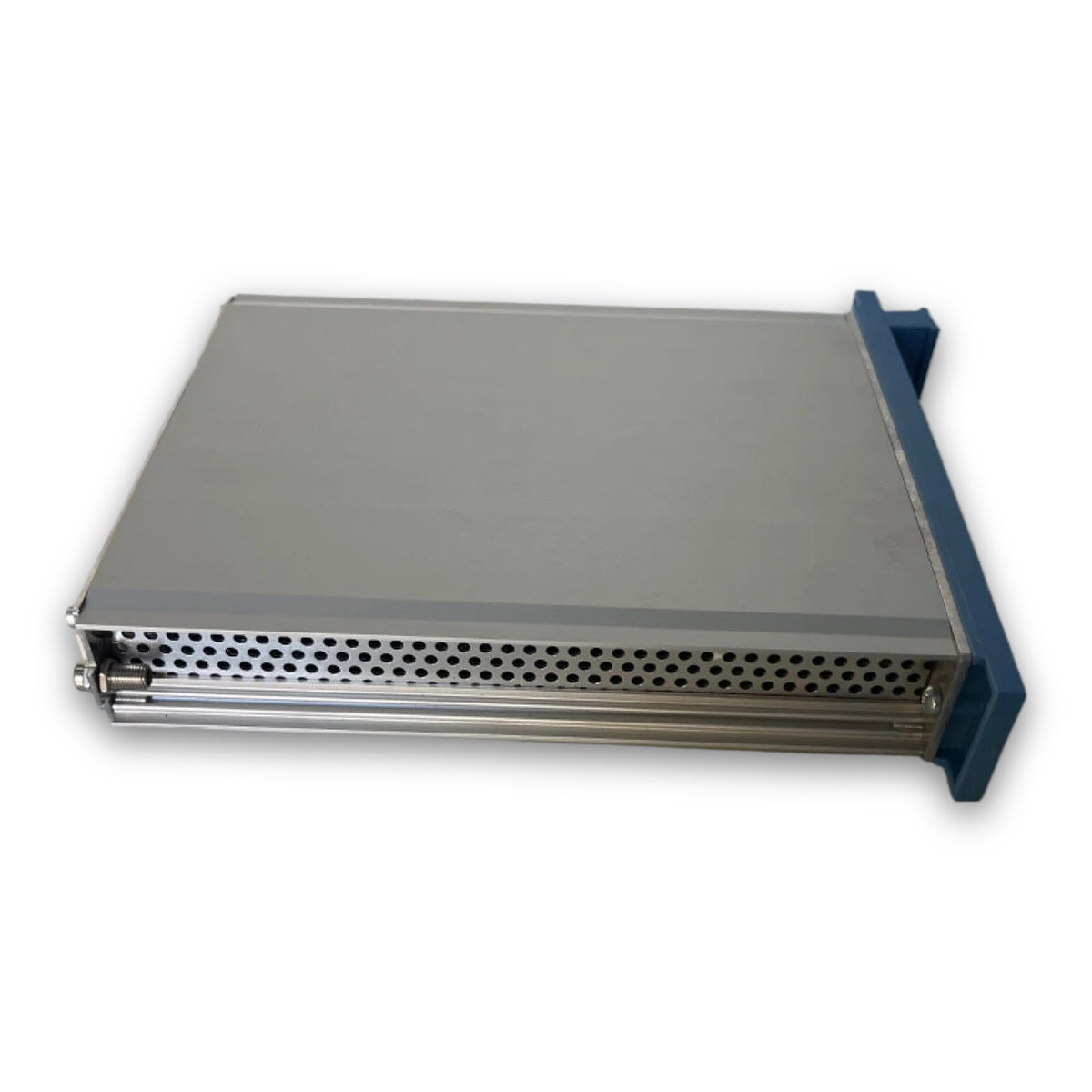

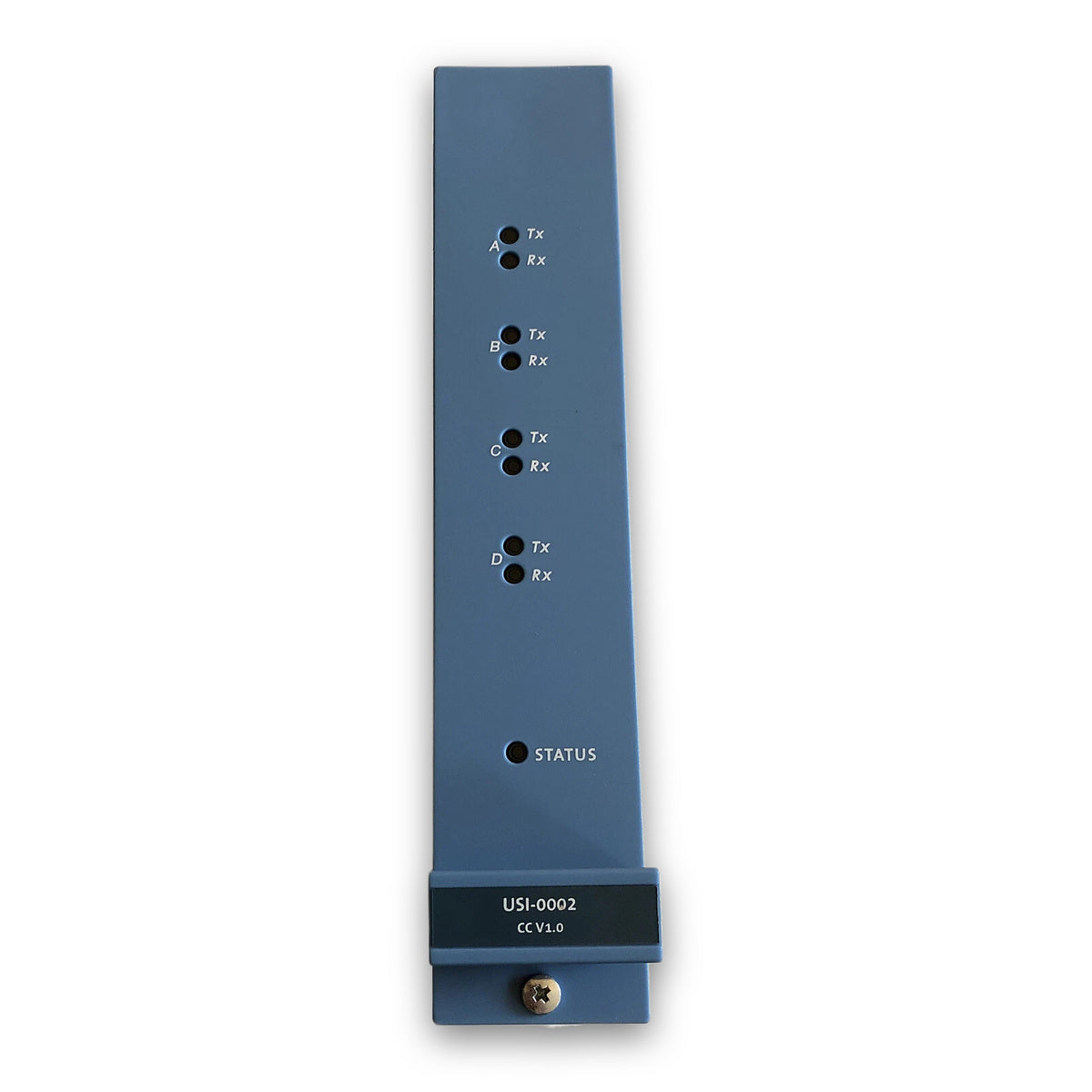

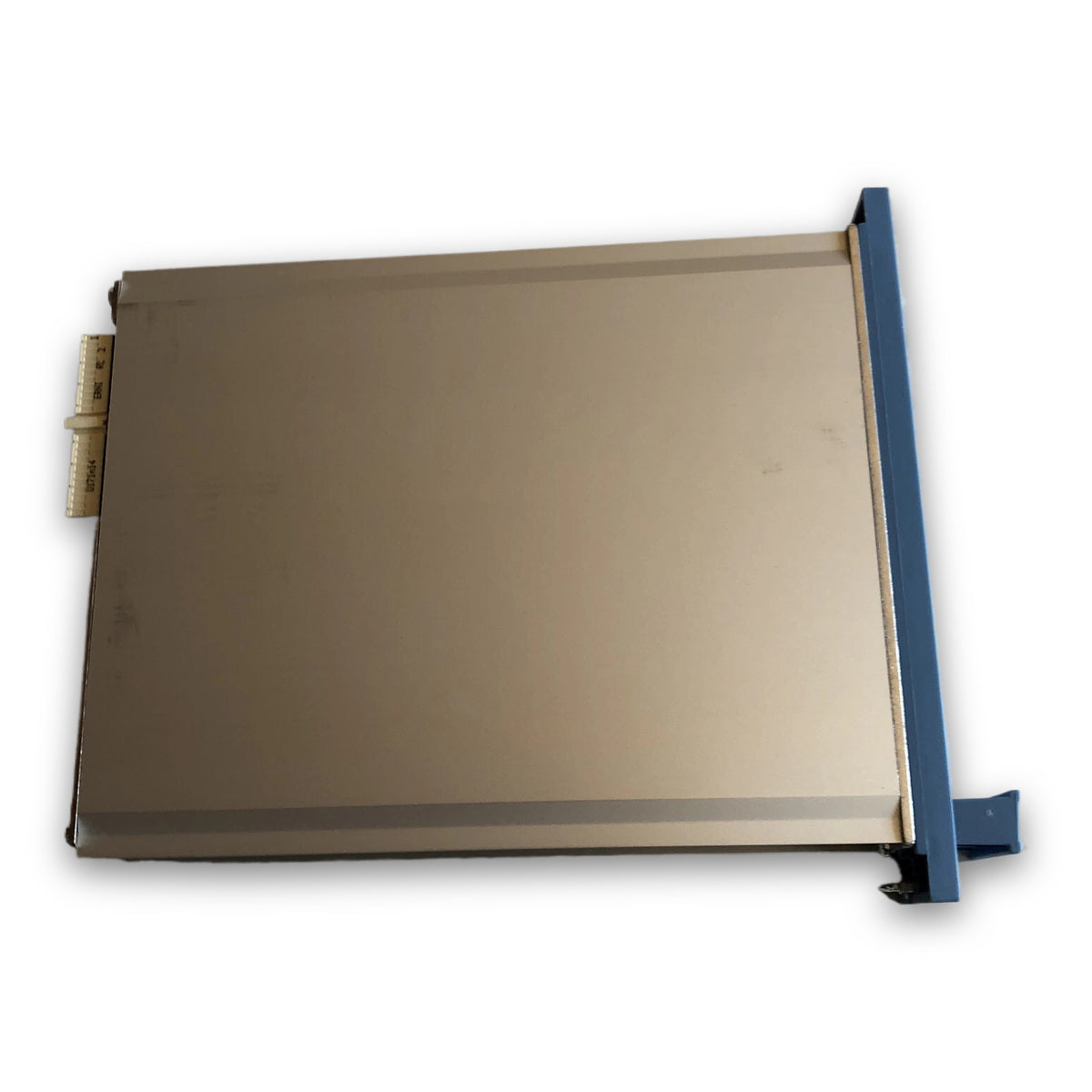

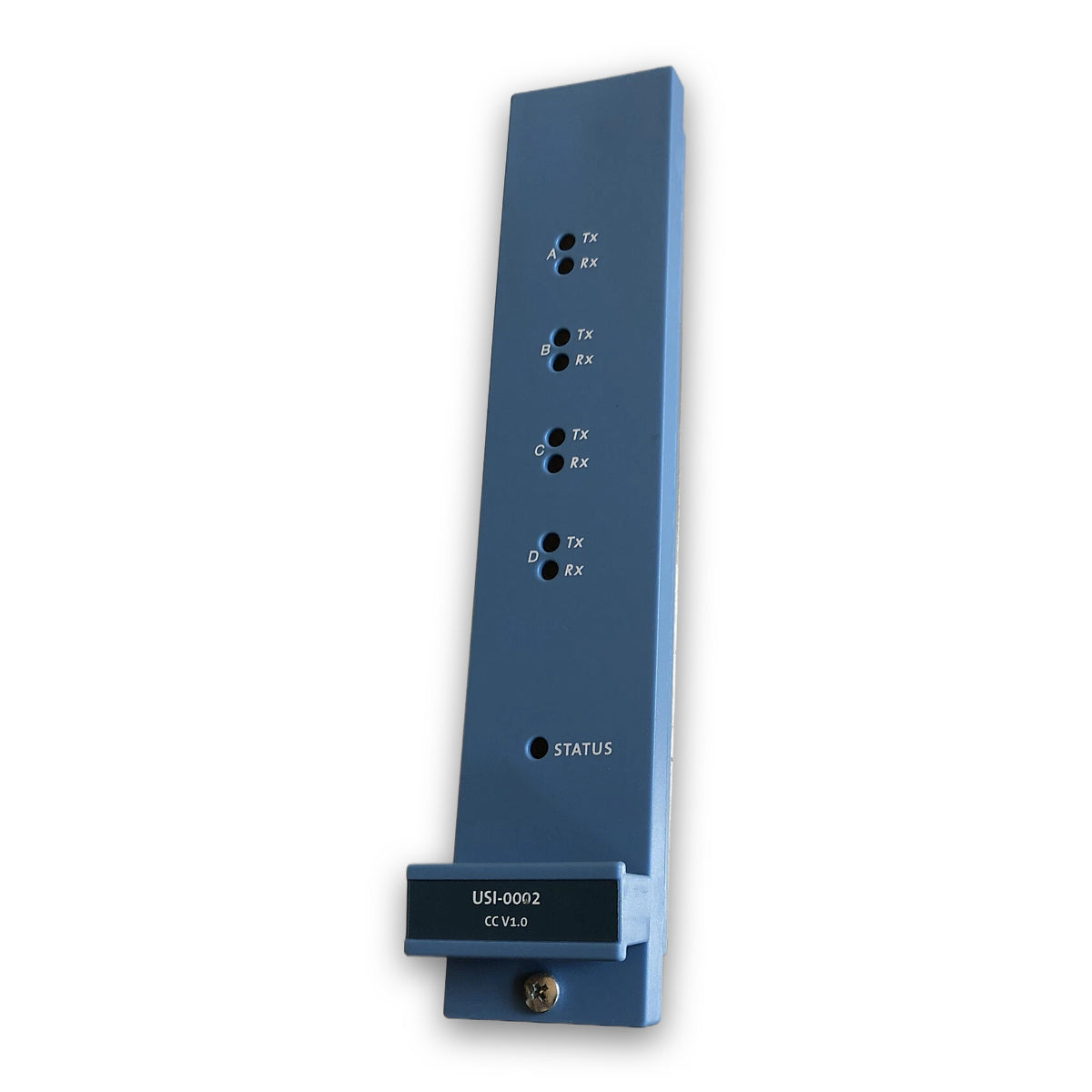

Honeywell FE-USI-0002 CC V1.0 Modulo del sistema Safety Manager

Descrizione

Honeywell FE-USI-0002 CC V1.0 è un modulo Universal Safety Interface progettato per sistemi strumentati di sicurezza (SIS) ad alta integrità nelle architetture Honeywell Safety Manager. Operando come ponte di comunicazione critico, FE-USI-0002 gestisce lo scambio di dati a livello di sistema, le interazioni con le reti di campo e le integrazioni con piattaforme di alto livello nell'infrastruttura di sicurezza dei processi industriali.

Progettato per garantire un'elevata disponibilità del sistema, Honeywell FE-USI-0002 CC V1.0 offre miglioramenti all'infrastruttura di alimentazione rispetto alle generazioni precedenti di moduli, ottimizzando la stabilità operativa nelle reti di alimentazione di controllo a 24 VDC. Il modulo collega il processore di controllo Safety Manager principale (QPP-0002) alle piattaforme di supervisione, supportando Experion Process Knowledge System (PKS) tramite Experion CDA (Control Data Access) e le configurazioni del protocollo Fault Tolerant Ethernet (FTE).

Il modulo costituisce un nodo di comunicazione fondamentale per l'arresto di emergenza (ESD), i sistemi di gestione dei bruciatori (BMS), il rilevamento di incendi e gas (F&G) e le reti di protezione fino a livelli di integrità della sicurezza SIL 3. La sua architettura specializzata facilita la trasmissione dei dati in tempo reale, la reportistica della Sequenza degli eventi (SOE) con marca temporale e il networking multiprotocollo, garantendo una distribuzione affidabile dei dati nelle reti di sicurezza dell'impianto.

Caratteristiche

• Miglioramento dell'infrastruttura di alimentazione rispetto all'hardware di interfaccia delle prime generazioni, per una maggiore affidabilità operativa.
• Supporta l'integrazione Experion CDA (Control Data Access) e il networking Fault Tolerant Ethernet (FTE) per la connettività DCS ad alta disponibilità.
• Consente la comunicazione di sicurezza Modbus Master TCP e SafeNet peer-to-peer nelle reti di controllo della sicurezza.
• Fornisce supporto per i protocolli di integrazione EUCN e per i percorsi di migrazione da FSC a Safety Manager.
• Coordina la trasmissione con latenza ridotta dei rapporti con marca temporale della Sequenza degli eventi (SOE) per la diagnostica del sistema.
• Protezione dei PCB con rivestimento conforme (CC) per una maggiore resistenza ambientale in ambienti di armadi impegnativi.

Applicazioni

• Sistemi strumentati di sicurezza (SIS): funge da interfaccia di comunicazione di supervisione principale all'interno degli armadi di controllo Safety Manager.
• Arresto di emergenza (ESD): trasmette lo stato degli interblocchi di sicurezza ad alta priorità e la diagnostica degli interventi ai sistemi di controllo distribuito (DCS) dell'impianto.
• Protezione antincendio e rilevamento gas (F&G): Collega i risolutori della logica di sicurezza sul campo alle stazioni Experion di supervisione per il monitoraggio in tempo reale e la gestione dei riepiloghi degli allarmi.
• Gestione di bruciatori / caldaie (BMS): Fornisce la segnalazione dello stato in tempo reale e la verifica degli interblocchi per i sistemi di alimentazione del combustibile e di monitoraggio della fiamma.

Specifiche tecniche

Connessioni / Interfacce

Linee guida per l'installazione

1. Ispezionare le condizioni fisiche dell'imballaggio del modulo Honeywell FE-USI-0002 CC V1.0 prima di aprirlo.
2. Confermare i parametri dell'alimentazione del sistema di sicurezza (24 VCC nominali) e l'integrità della messa a terra all'interno del rack del controller.
3. Assicurarsi che il telaio Safety Manager di destinazione (ad esempio, CPCHAS-0002 / CPCHAS-0003) sia preparato e che le maniglie dello slot designato siano sbloccate.
4. Allineare con attenzione i bordi della scheda del modulo alle guide del telaio e inserirla fino a quando non è completamente inserita nel connettore del backplane.
5. Serrare le viti di ritenzione meccanica per mantenere la continuità di terra ed evitare che si allentino a causa delle vibrazioni.
6. Collegare i cavi di rete FTE specificati alle porte designate del Canale A e del Canale B, come configurato in Safety Builder.

Configurazione / Messa in servizio / Sostituzione

• Verifica del firmware: Assicurarsi che la versione di rilascio di Safety Manager di destinazione sia R130 o superiore; non installare questo modulo su sistemi che eseguono versioni software precedenti a R130.1.
• Indirizzamento di rete: Configurare i parametri del canale di rete (indirizzo IP, assegnazione del nodo) tramite Safety Builder prima di mettere in servizio il collegamento di comunicazione.
• Gestione della sicurezza EUCN: Durante la migrazione o il funzionamento in ambienti EUCN, assicurarsi che i certificati del protocollo appropriati siano aggiornati tramite Safety Builder per evitare errori di autenticazione.
• Hot swapping / Manutenzione: Nelle configurazioni ridondanti, verificare che il canale di comunicazione secondario sia completamente attivo e funzionante prima di rimuovere o sostituire un modulo di interfaccia esistente.
