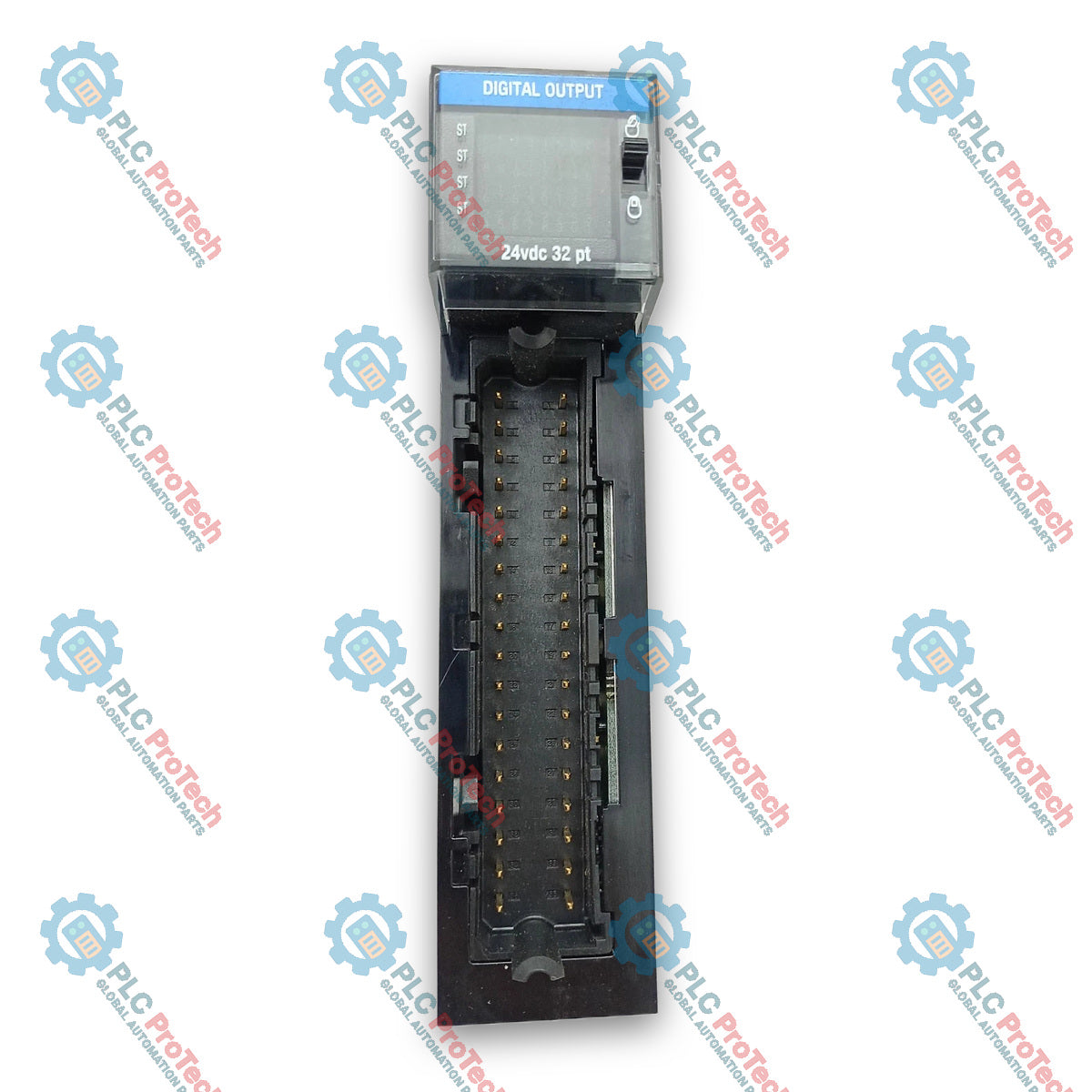

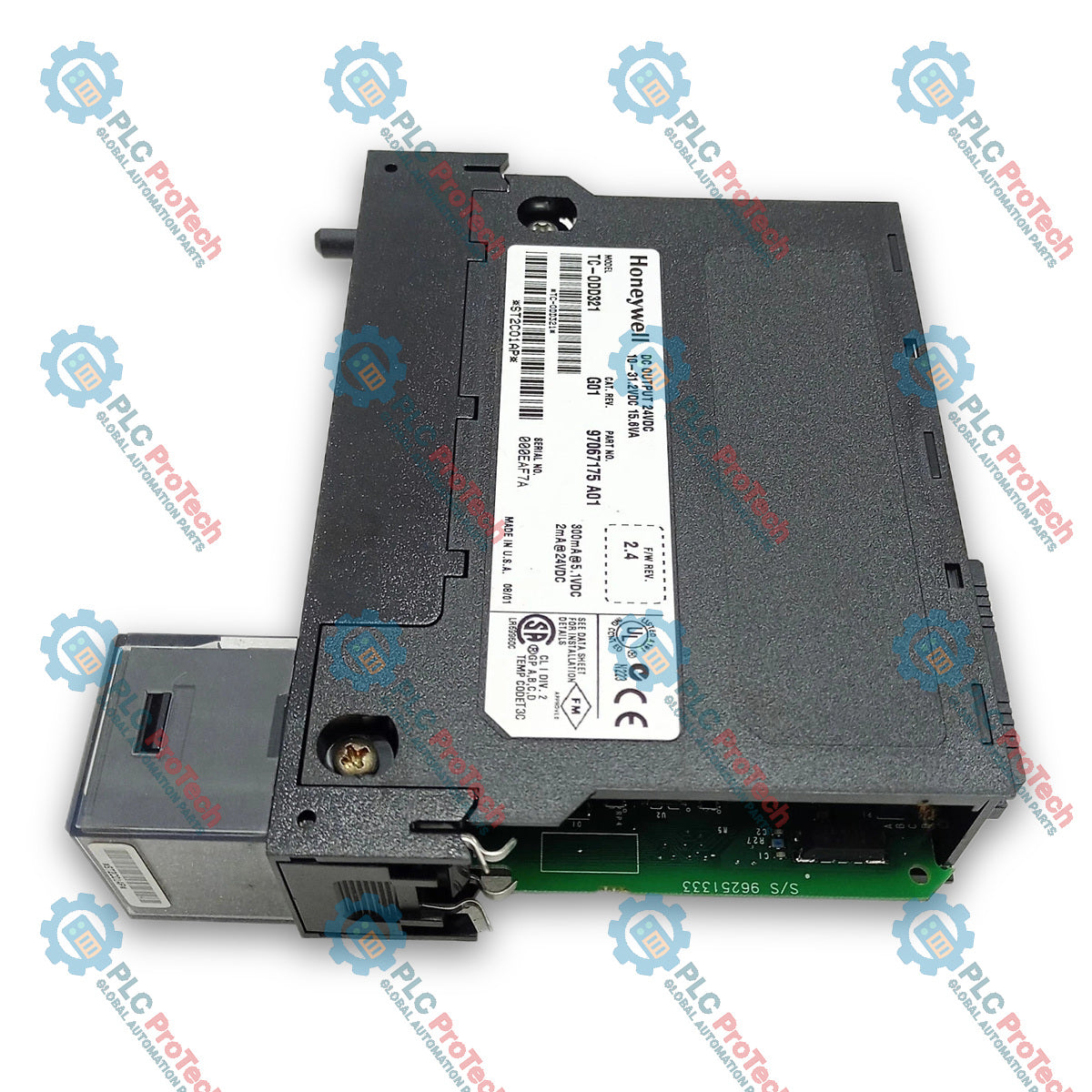

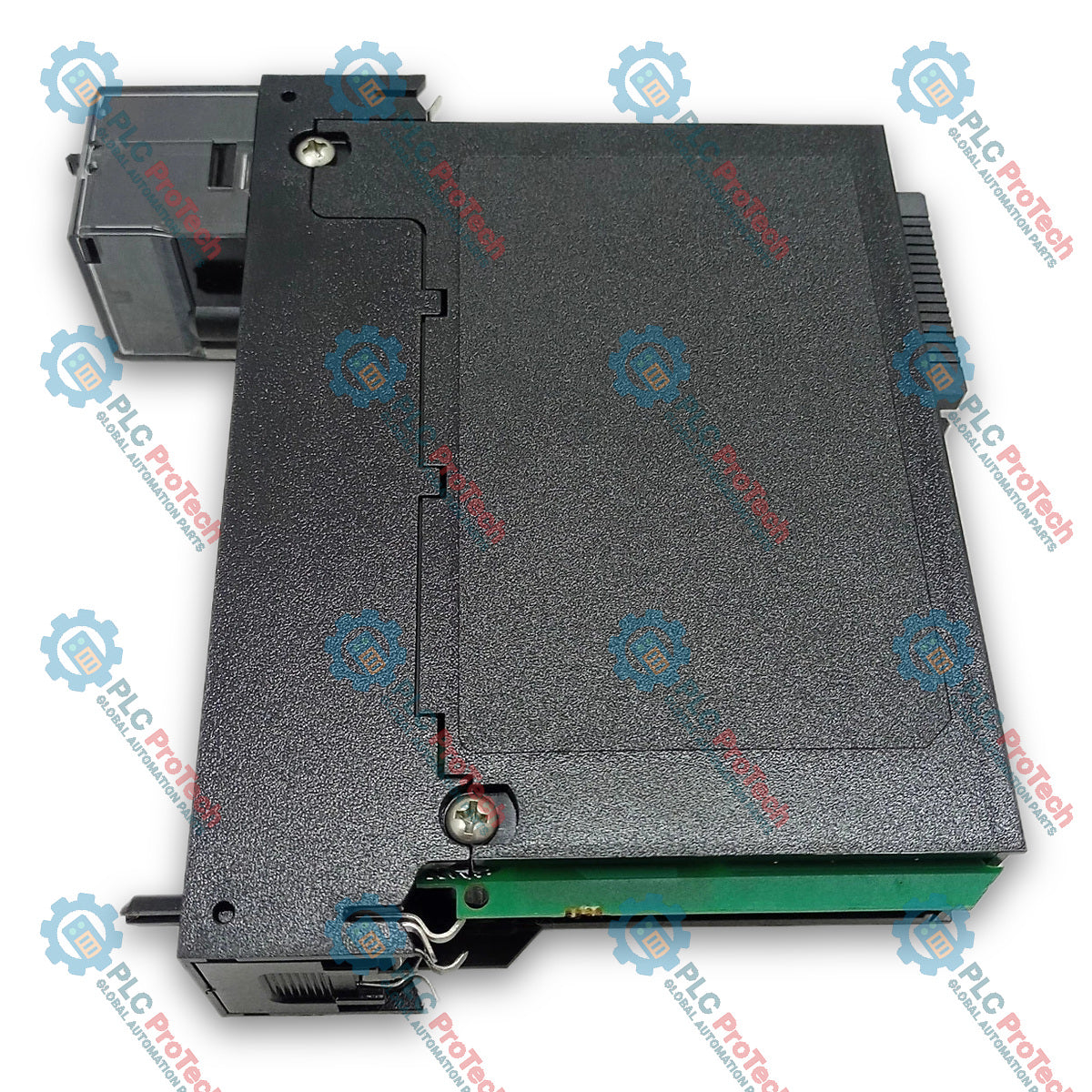

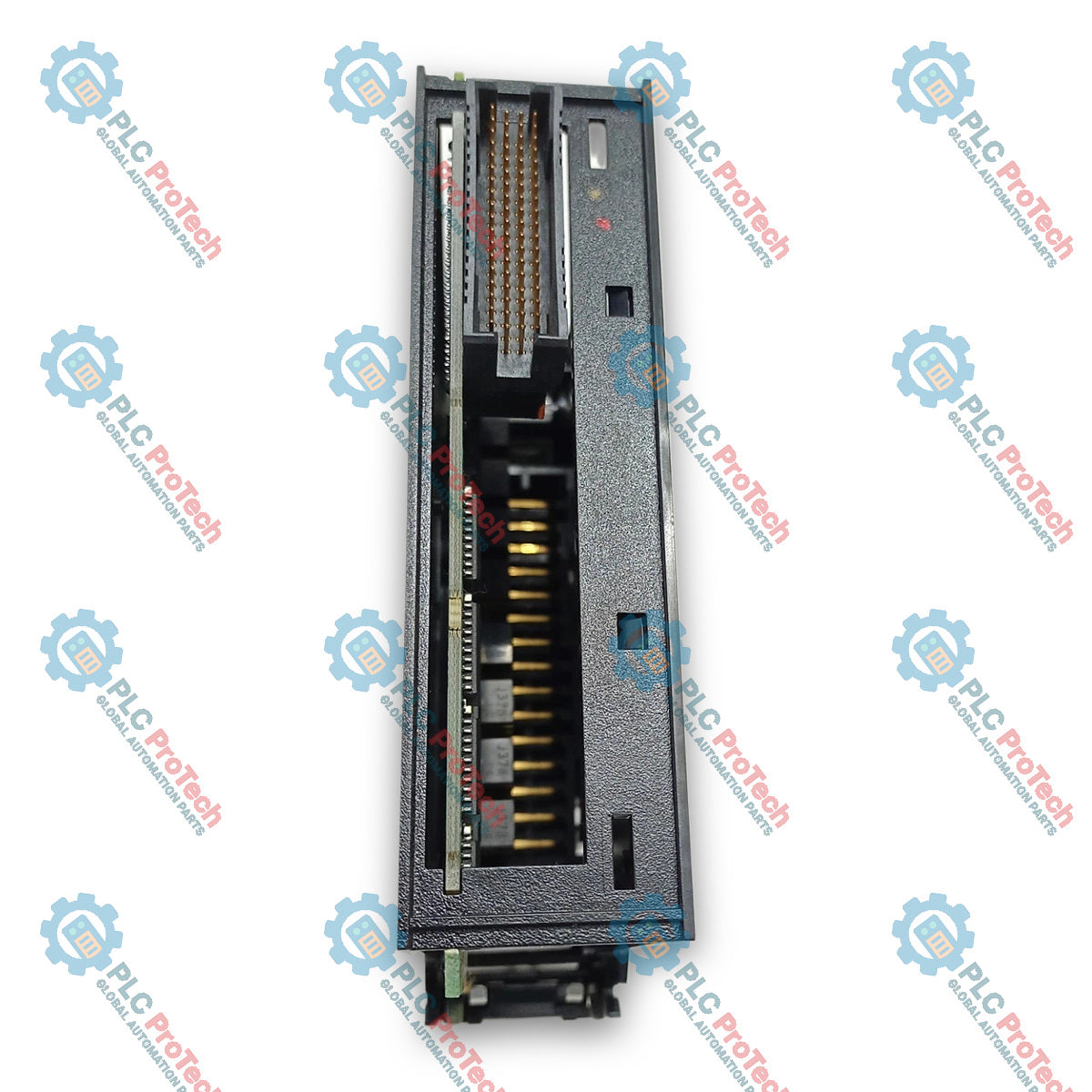

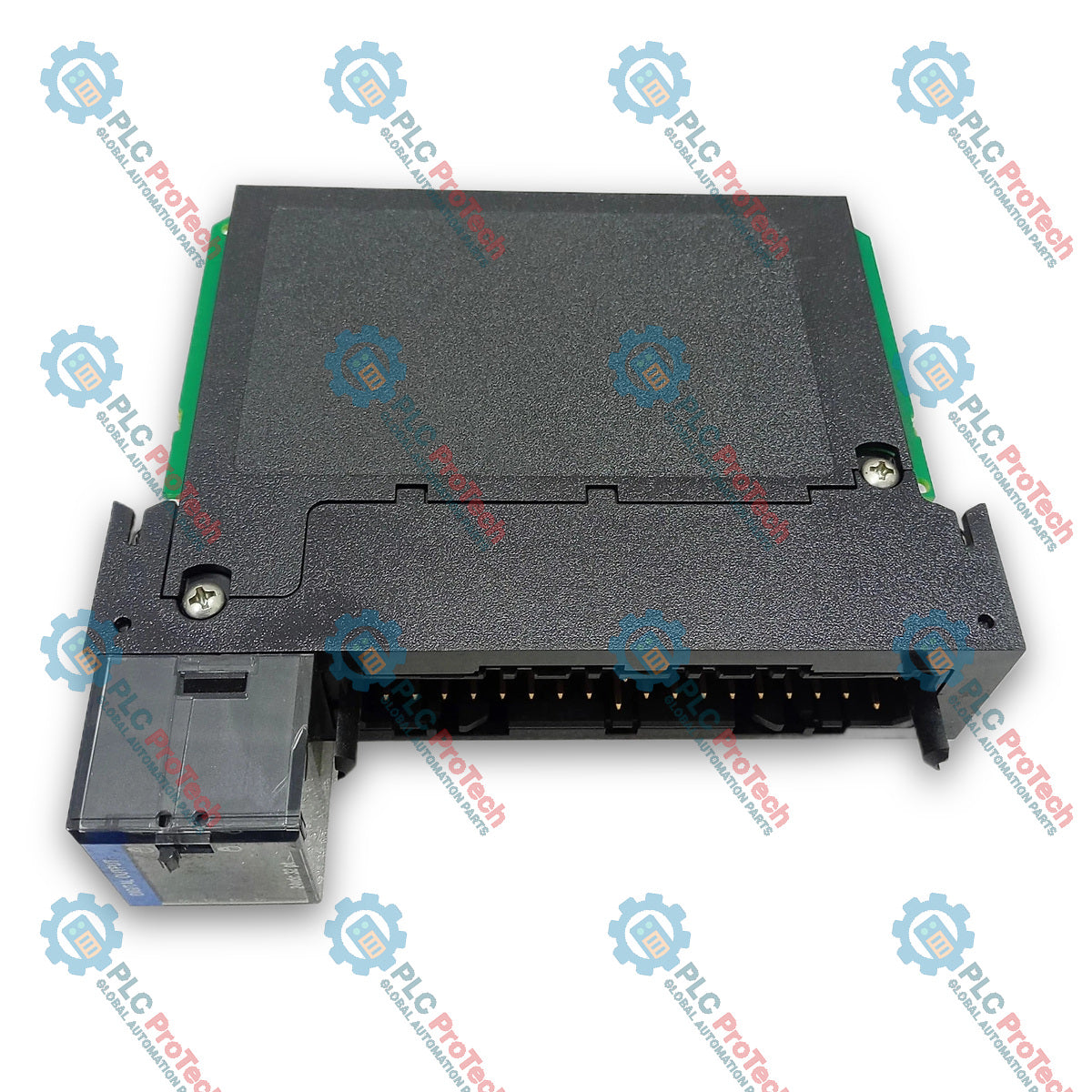

Modulo di uscita CC Honeywell Experion TC-ODD321

SKU TK-ODD321

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: Honeywell
Product No.: TK-ODD321
Country of origin:United States
Product Type: Moduli di uscita digitali
Payment: T/T, Western Union
Weight: 1500g
Dimensions: 14,5 x 2,5 x 13,7 cm
Shipping port: Xiamen
Warranty: 12 months

Il Honeywell TC-ODD321 è un modulo di uscita digitale a 24 VDC per la piattaforma I/O con chassis Experion. Dispone di 32 canali di uscita non isolati, configurati in due gruppi con 16 punti per massa comune. Progettato per azionare dispositivi di campo come solenoidi, relè e indicatori, il dispositivo elabora i segnali di controllo digitali provenienti dai controller Experion C200/C200E con una risposta rapida a stato solido.

Caratteristiche

32 punti di uscita: organizzati in 2 gruppi distinti con 16 punti per connessione comune.
Declassamento lineare: supporta carichi di corrente completi fino a 50 °C, con declassamento termico lineare controllato fino a 60 °C.
Risposta di commutazione rapida: i tempi di ritardo del segnale ON/OFF sono limitati a un massimo di 1,0 ms.
Stati dei canali configurabili: i singoli canali possono essere configurati per mantenere l'ultimo stato o assumere per impostazione predefinita lo stato ON o OFF durante le condizioni di guasto o in modalità programma.
Funzionamento a caldo: supporta la rimozione e l'inserimento sotto tensione (RIUP) nelle installazioni in aree non pericolose.

Applicazioni

Azionamento di solenoidi industriali a 24 VDC e bobine di attuatori
Azionamento di relè di interposizione e contattori di comando
Controllo delle spie degli indicatori di campo e dei pannelli annunciatori
Interfaccia le uscite di automazione con la logica del sottosistema esterno

Specifiche tecniche

Parametro	Specifica
Produttore	Honeywell
Modello	TC-ODD321
Tipo di prodotto	Modulo di uscita discreta
Numero di uscite	32 (16 punti/comune)
Intervallo di tensione di uscita	Da 10 a 31,2 VDC a 50 °C (declassamento lineare), da 10 a 28 VDC a 60 °C
Corrente nominale di uscita (per punto)	0,5 A max a 50 °C (declassamento lineare), 0,35 A max a 60 °C
Corrente nominale di uscita (per modulo)	16 A max a 50 °C (declassamento lineare), 10 A max a 60 °C
Corrente di sovratensione	1 A per 10 ms ciascuno, ripetibile ogni 2 s a 60 °C
Corrente di carico minima allo stato ON	3,0 mA per uscita
Caduta di tensione massima allo stato ON	1 VDC alla corrente nominale per punto (3 VDC per IEC 1131-2)
Corrente di dispersione massima nello stato OFF	0,5 mA per punto (1 mA per punto secondo IEC 1131-2 per uscita da 0,25 A)
Tempo di ritardo dell'uscita (da disattivata ad attivata / da attivata a disattivata)	1,0 ms massimo
Dissipazione di potenza	6,1 W
Protezione tramite fusibile	Non protetto (si consiglia una morsettiera con fusibili/IFM)
Protezione contro l'inversione di polarità	Nessuna (un cablaggio errato può danneggiare il modulo)
Tensione di isolamento (gruppo-gruppo)	Testato al 100% a 2546 VCC per 1 s (250 VCA max. continui)
Tensione di isolamento (utente-sistema)	Testato al 100% a 2546 VCC per 1 s
Connettore della morsettiera	TC-TBCH (morsettiera a 36 posizioni)

Collegamenti/interfacce

Collegamento dei terminali	Funzione
Tipo di collegamento	Morsettiera rimovibile TC-TBCH a 36 posizioni
Opzione con assemblaggio cavi	Sistema 1492-HWCAB o 1492-CABLE precablato
Opzione di interfaccia remota	Compatibile con gli RTP Allen-Bradley serie 1492-IFM / 1492-XIM

Linee guida per l'installazione

Avvertenza sulla polarità: Il modulo non dispone di protezione contro l'inversione di polarità; assicurarsi che la polarità del cablaggio sia corretta per evitare di danneggiare i circuiti interni di uscita.
Protezione del circuito esterno: Le uscite non sono protette da fusibili interni. Utilizzare pannelli terminali remoti (RTP) con fusibili o moduli di interfaccia per proteggere i singoli canali dalle condizioni di sovracorrente.
Gestione termica: Mantenere uno spazio adeguato intorno allo chassis all'interno degli involucri per garantire un corretto raffreddamento per convezione naturale entro i limiti di temperatura operativa specificati.
RIUP per aree pericolose: Non rimuovere né inserire moduli sotto tensione se l'atmosfera circostante è classificata come area pericolosa.

Conformità e certificazioni

UL: Apparecchiature di controllo industriale UL 508
Aree pericolose: Classe I, Div. 2, Gruppi A, B, C e D, aree pericolose e ordinarie
Direttive EMC: Direttiva EMC 89/336/CEE, EN 50081-2 (Emissioni), EN 50082-2 (Immunità)
C-Tick: Conforme alla legge australiana sulle radiocomunicazioni del 1992

FAQ

Cosa succede alle uscite se si perde la comunicazione con il controller?

Ogni canale può essere configurato indipendentemente tramite software per mantenere l'ultimo stato noto, impostarsi su ON o impostarsi su OFF quando si verifica un guasto.

Il modulo dispone di una protezione elettrica integrata contro i cortocircuiti?

No, il modulo non dispone di protezione interna contro i cortocircuiti né di fusibili. Si consiglia di utilizzare morsettiere con fusibili esterne o moduli di terminazione remota con fusibili.

È possibile sostituire questo modulo mentre l'alimentazione dello chassis è attiva?

La rimozione e l'inserimento sotto tensione (RIUP) sono consentiti nelle normali aree non pericolose. Tuttavia, la sostituzione a caldo è severamente vietata nelle aree pericolose.
