Honeywell TK-ORC161 97180373 Modulo relè discreto isolato Serie A per chassis

SKU TK-ORC161

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: Honeywell
Product No.: TK-ORC161
Origin United States
Product Type: Modulo relè discreto
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 0.35 kg
Dimensions: 145 mm x 32 mm x 137 mm (H x W x D)
Shipping port: Xiamen
Warranty: 12 months

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Quantità

Call sales Contact

Product Description

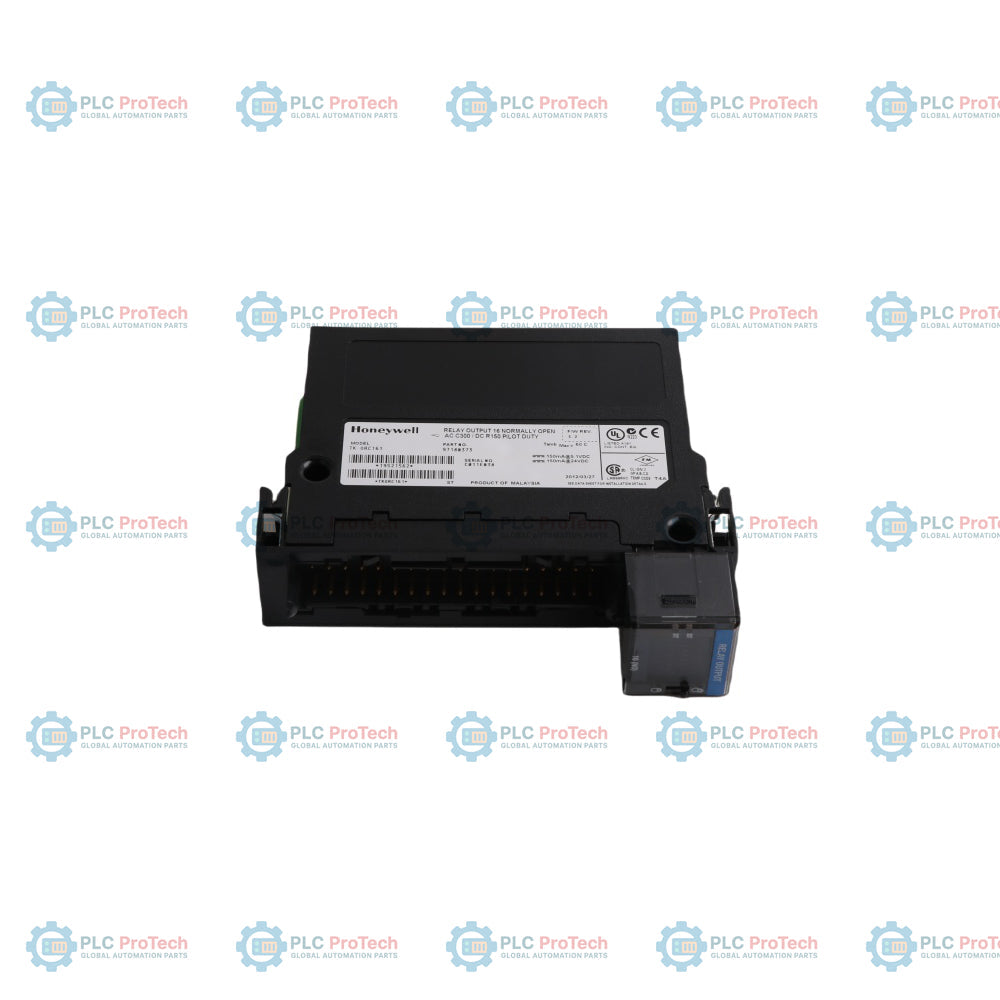

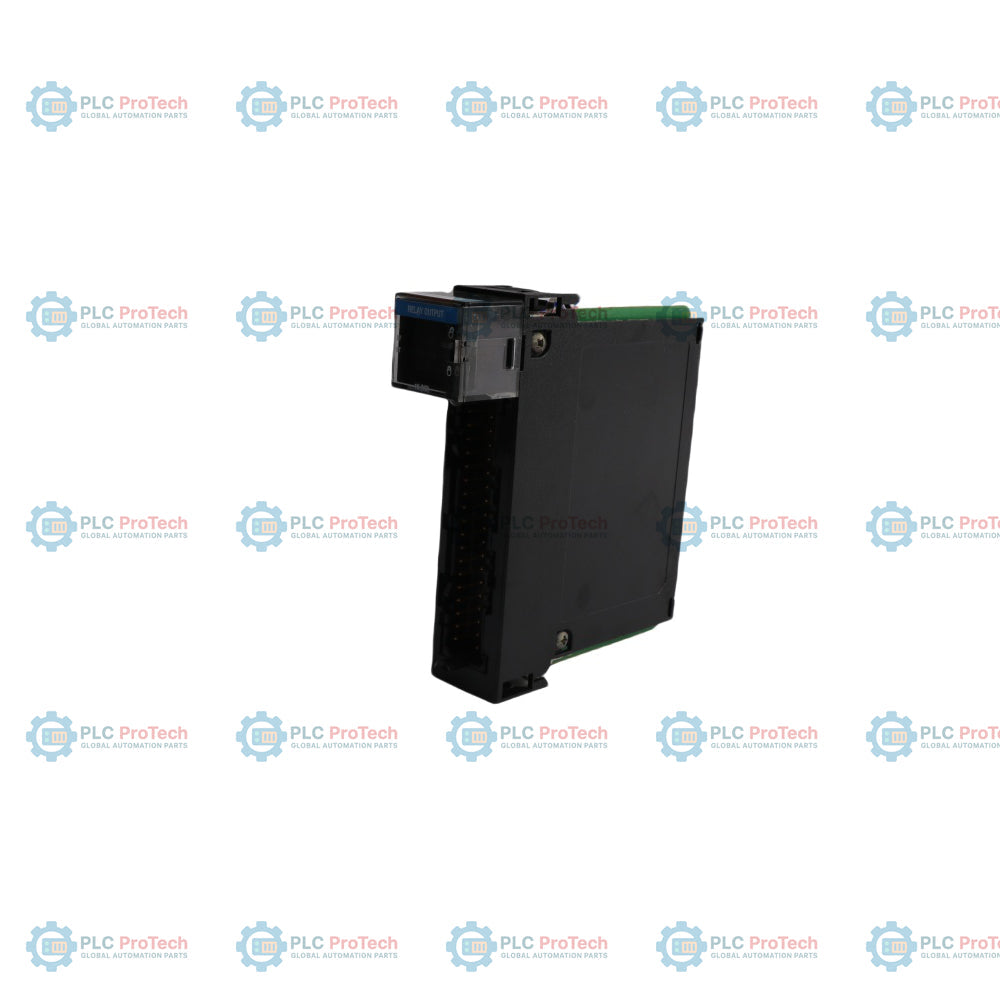

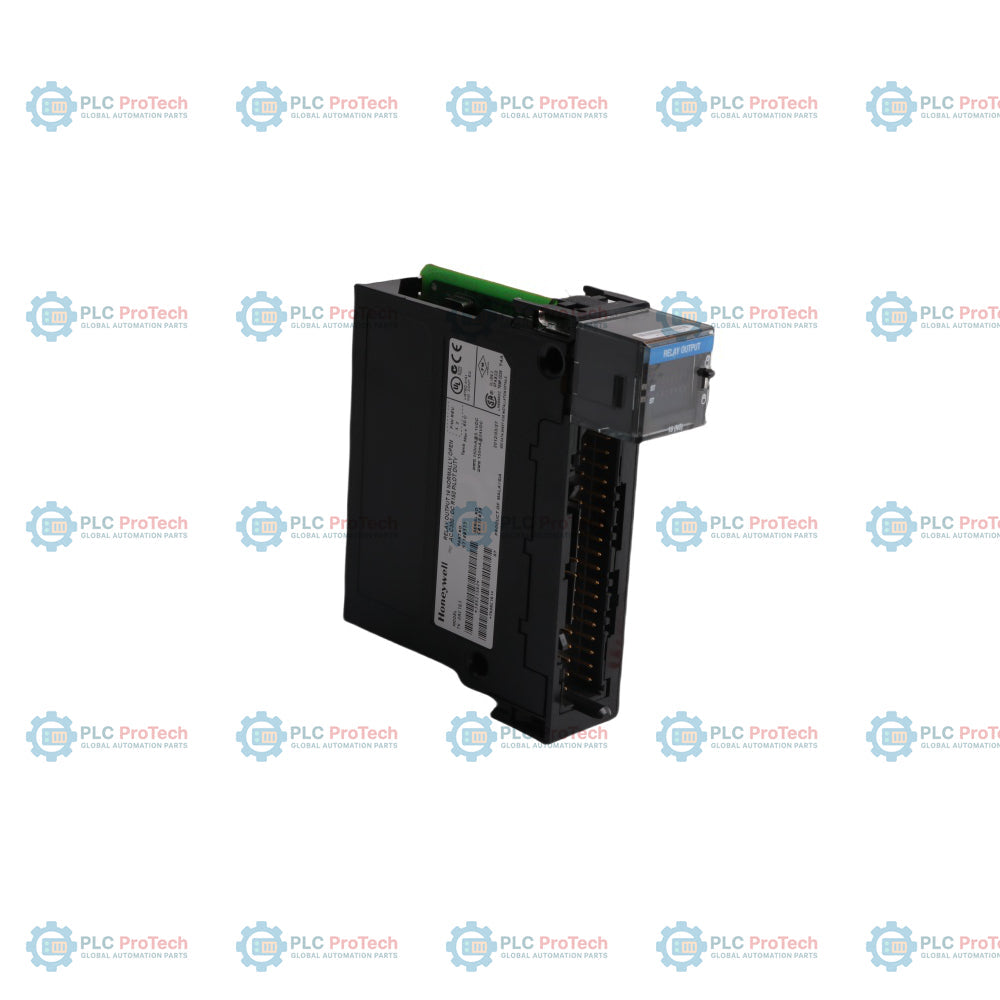

Honeywell TK-ORC161 è un modulo di uscita a relè discreta isolato a 16 punti con rivestimento protettivo, progettato per la piattaforma I/O Experion Chassis Series-A (CIOM-A). Il dispositivo opera nei sistemi Experion LS insieme ai processori di controllo C200E/C200 tramite la rete I/O ControlNet. Dotato di 16 contatti relè normalmente aperti (N.A.) singolarmente isolati, il modulo offre capacità di commutazione di uscite discrete ad alta densità per un'ampia varietà di dispositivi di campo, carichi e applicazioni di controllo industriale.

Caratteristiche

Rivestimento protettivo: include un rivestimento protettivo applicato in fabbrica (serie TK) per una maggiore protezione dalla corrosione in ambienti industriali difficili (classificazione ANSI/ISA-S71.04-1985 Moderate G2 o Harsh G3).
Elevata densità di canali: dotato di 16 canali di uscita con contatti relè N.A. in un fattore di forma per un singolo slot del telaio.
Isolamento galvanico individuale: fornisce l'isolamento dei canali punto-punto (16 contatti N.A. singolarmente isolati) per garantire l'indipendenza elettrica e l'integrità del segnale nei circuiti di campo.
Capacità di commutazione versatili: gestisce tensioni di commutazione da 10 a 265 V CA (47-63 Hz) e da 5 a 150 V CC.
Stati dei canali configurabili: offre stati di guasto e stati della modalità programma configurabili dall'utente per ogni punto (mantieni ultimo stato, ON o OFF; il valore predefinito è OFF).
Sostituibile a caldo: supporta la rimozione e l'inserimento sotto tensione (RIUP) in luoghi non pericolosi/ordinari.

Applicazioni

Circuiti di controllo degli avviatori di motori
Azionamento di valvole a solenoide
Pannelli annunciatori e uscite per l'indicazione degli allarmi
Commutazione con interblocco e isolamento ad alta tensione
Interfacciamento degli attuatori di campo con i processori di controllo C200E/C200 nei sistemi di controllo dei processi

Specifiche tecniche

Parametro	Specifica
Produttore	Honeywell
Modello	TK-ORC161
Numero di uscite	16 N.A. (contatti singolarmente isolati)
Intervallo di tensione di uscita	Da 10 a 265 V CA (47-63 Hz) / da 5 a 150 V CC
Intervallo di tensione di uscita (dipendente dal carico)	5-30 V CC a 2,0 A resistivi 48 V CC a 0,5 A resistivi 125 V CC a 0,25 A resistivi 125 V CA a 2,0 A resistivi 240 V CA a 2,0 A resistivi
Corrente nominale di uscita (carico resistivo)	2,0 A in regime continuo a 5-30 V CC 0,5 A in regime continuo a 48 V CC 0,25 A in regime continuo a 125 V CC 2,0 A in regime continuo, inserzione a 15 A a 125 V CA 2,0 A a regime stazionario, 15 A all'inserzione a 240 VCA
Potenza nominale (regime stazionario)	250 W max per carico resistivo a 125 VCA 480 W max per carico resistivo a 240 VCA 60 W max per carico resistivo a 30 VCC 24 W max per carico resistivo a 48 VCC 31 W max per carico resistivo a 125 VCC 250 VA max per carico induttivo a 125 VCA 480 VA max per carico induttivo a 240 VCA 60 VA max per carico induttivo a 30 VCC 24 VA max per carico induttivo a 48 VCC 31 VA max per carico induttivo a 125 VCC
Corrente minima del carico	10 mA per punto
Resistenza iniziale del contatto	30 megaohm
Frequenza di commutazione	Massimo 1 operazione ogni 3 secondi (0,3 Hz al carico nominale)
Tempo di rimbalzo	1,2 ms (media)
Durata prevista del contatto	300K cicli resistivi / 100K cicli induttivi
Corrente massima di dispersione nello stato OFF	1,5 mA per punto
Tempo di ritardo dell'uscita (da OFF a ON / da ON a OFF)	10 ms massimo
Stati configurabili in caso di guasto / modalità programma	Mantieni ultimo stato, ON o OFF (OFF è l'impostazione predefinita)
Dissipazione massima di potenza	4,5 W a 60 °C
Dissipazione termica	15,35 BTU/h
Tensione di isolamento	250 V massimo continuo; testato al 100% a 2546 VCC per 1 secondo
Morsettiera	Morsettiera TC-TBCH a 36 posizioni
Classificazioni UL	C300, servizio pilota R150

Linee guida per l'installazione

Posizionamento nello slot dello chassis: Il modulo occupa uno slot singolo in qualsiasi posizione di uno chassis Experion Serie A.
Cablaggio dei terminali: Collegare il cablaggio di campo direttamente utilizzando la morsettiera TC-TBCH a 36 pin oppure tramite un gruppo cavi precablato collegato a un pannello terminale remoto (RTP).
Protezione tramite fusibili: Le uscite non sono protette internamente da fusibili; utilizzare un RTP con fusibile (ad es. il sistema di interfaccia Allen-Bradley 1492) per proteggere i circuiti di uscita del modulo dalle condizioni di sovracorrente.
Rimozione e inserimento sotto tensione (RIUP): Consentiti in aree ordinarie non pericolose. La RIUP è rigorosamente NON CONSENTITA quando il dispositivo è installato in aree pericolose di Classe I, Divisione 2.
Requisiti dell'involucro: Mantenere la conformità ai criteri ambientali (limiti della temperatura operativa da 0 a 60 °C) all'interno di un involucro industriale.

Conformità e certificazioni

UL: Apparecchiature di controllo industriale UL 508
Aree pericolose: Classe I, Div. 2, Gruppi A, B, C e D, aree pericolose e ordinarie
Direttiva EMC: 89/336/CEE, EN 50081-2 Emissioni, EN 50082-2 Immunità
C-Tick: Soddisfa i requisiti dell'Australian Radiocommunications Act del 1992

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

Quale modello di morsettiera viene utilizzato con questo modulo relè?

Il modulo utilizza la morsettiera rimovibile TC-TBCH a 36 posizioni per i collegamenti diretti dei cavi sul campo.

Il dispositivo supporta la rimozione e l'inserimento sotto tensione?

La rimozione e l'inserimento sotto tensione (RIUP) sono consentiti in normali aree non pericolose. Non sono consentiti quando il dispositivo è installato in aree pericolose di Classe I, Divisione 2.

I contatti di uscita del dispositivo sono protetti da fusibili interni?

Le uscite non sono protette internamente. Si consiglia di utilizzare un pannello terminale remoto (RTP) con fusibili per proteggere i circuiti di uscita.

Qual è la differenza tra i numeri di modello che iniziano con TC e quelli che iniziano con TK?

I numeri di modello che iniziano con TK indicano che il modulo è dotato di un rivestimento conforme per la protezione dalla corrosione, mentre i modelli TC non hanno questo rivestimento.
