Honeywell TSDO-0824 FTA di uscita digitale sicura Safety Manager

Descrizione

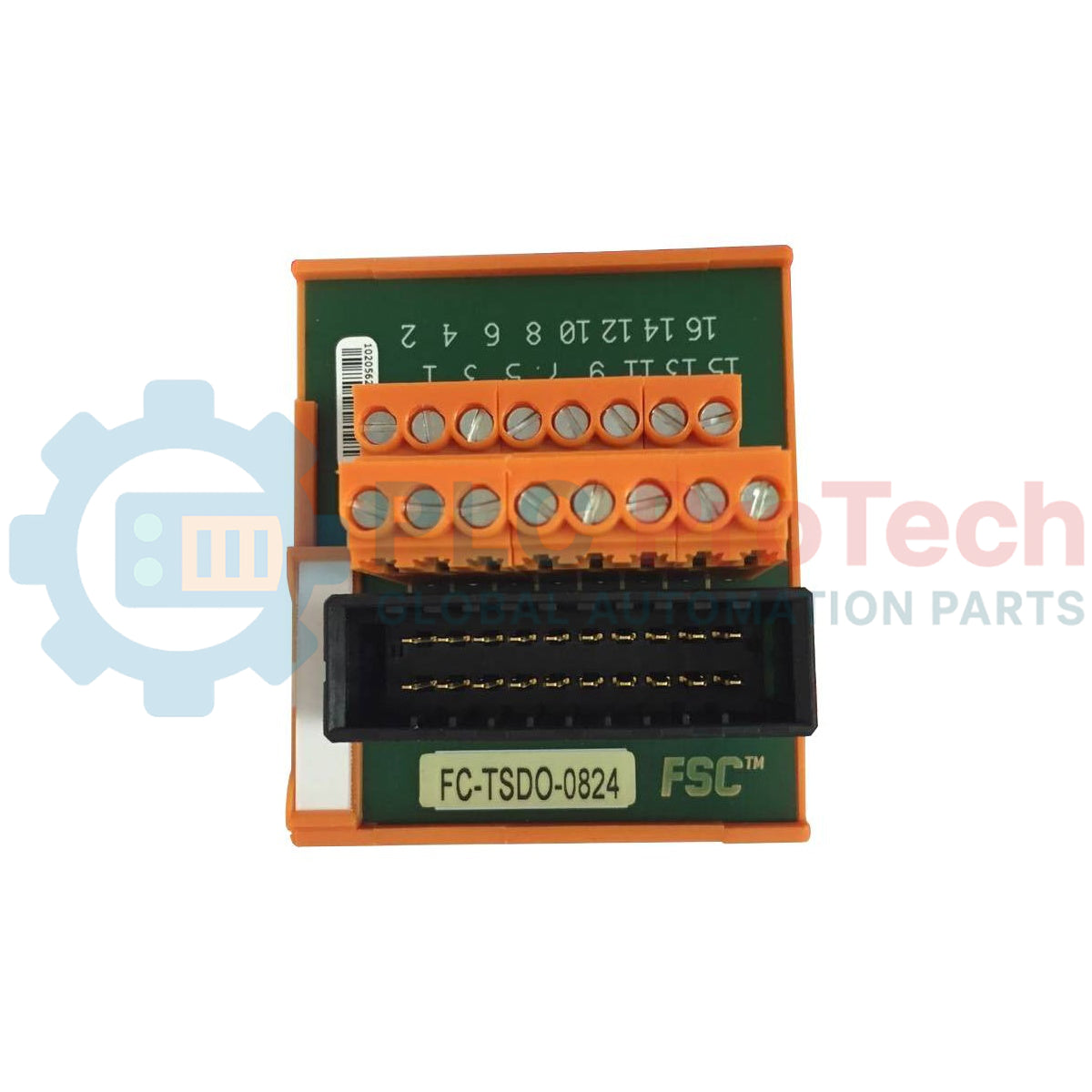

Il Honeywell TSDO-0824 è un modulo assembly di terminazione di campo per uscite digitali sicure (FTA) ad alta affidabilità, progettato specificamente per l'integrazione nella piattaforma Honeywell Safety Manager. Questo modulo funge da interfaccia fisica ed elettrica dedicata che collega direttamente il cavo di interconnessione del sistema SICC-0001/Lx ai circuiti esterni di campo tramite robusti morsetti a vite integrati.

Progettato per supportare funzioni strumentate di sicurezza critiche, il TSDO-0824 gestisce gli otto canali indipendenti di un singolo modulo di uscita digitale sicura SDO-0824 o di una coppia ridondante di tali moduli. L'assemblaggio è dotato di un sistema di montaggio universale a scatto progettato per le guide DIN EN standard, che offre assegnazioni dei terminali di campo strutturate, sicure e resistenti alle vibrazioni per applicazioni industriali di sicurezza ad alta disponibilità.

Caratteristiche

• Collega senza soluzione di continuità 8 canali indipendenti di uscita digitale sicura al campo.
• Progettato come terminale complementare diretto per il cavo di interconnessione del sistema SICC-0001/Lx.
• Supporta completamente le topologie con coppie ridondanti con i moduli di uscita di sicurezza SDO-0824.
• Hardware universale integrato a scatto per un montaggio sicuro e diretto su guida DIN.
• I robusti morsettiere a vite integrate forniscono collegamenti di cablaggio di campo standard e a tenuta di gas.
• Conformità elettrica elevata e verificata, in linea con i parametri della categoria di sovratensione 3.

Applicazioni

• Sistemi strumentati di sicurezza (SIS)
• Sistemi di arresto di emergenza (ESD)
• Sistemi di gestione dei bruciatori (BMS)
• Sistemi di uscita antincendio e rilevazione gas (F&G) ad alta integrità
• Interblocchi del circuito di sicurezza del sistema di controllo distribuito (DCS)

Specifiche tecniche

Linee guida per l'installazione

• Installazione su guida DIN: Fissare saldamente il modulo sulle guide DIN EN standard TS32 o TS35 x 7,5. Verificare che il segmento di guida previsto disponga di almeno 171 mm di spazio orizzontale utilizzabile per accogliere correttamente l'allineamento della base.
• Terminazione del cavo: Inserire completamente il connettore di interfaccia multipolare del cavo di interconnessione del sistema SICC-0001/Lx nell'header SIC integrato nel modulo per stabilire il collegamento interno con i moduli di uscita SDO-0824.
• Collegamento del cablaggio di campo: spelare con cura le estremità dei conduttori di campo per una lunghezza precisa di 7 mm (0,28 pollici). Inserire i conduttori nei morsetti (che accettano cavi con sezione massima di 2,5 mm² / AWG 14) e serrare saldamente le viti a una coppia nominale di 0,5 Nm (0,37 ft-lb).
• Protezione dell'involucro: installare il gruppo all'interno di un quadro elettrico o armadio di smistamento pulito e climatizzato, per garantire un'adeguata protezione dall'umidità e dalla polvere ambientale e un'efficace schermatura dai disturbi EMI/RFI industriali.

Conformità e certificazioni

• CE
• TUV
• UL
• CSA
• FM

Domande frequenti

Qual è il ruolo principale del modulo TSDO-0824 in un sistema di sicurezza?

Funge da interfaccia fisica del gruppo di terminazione di campo, collegando i cavi di interconnessione del sistema Honeywell Safety Manager al cablaggio delle apparecchiature di campo esterne.

Quanti canali di uscita sono integrati in questo gruppo di terminazione?

Il modulo è dotato esattamente di 8 canali di uscita digitali sicuri.

Quale cavo di sistema deve essere utilizzato per collegare questo FTA al rack del sistema?

Questo modulo richiede il cavo standard di interconnessione del sistema SICC-0001/Lx.

Questo modulo di terminazione di campo è in grado di gestire segnali di uscita ridondanti?

Sì, può gestire senza problemi gli otto canali combinati di una coppia ridondante di moduli SDO-0824.

Qual è il limite massimo assoluto di tensione consentito per i contatti di campo?

Il limite massimo di tensione è definito in 36 Vcc secondo i parametri della categoria di sovratensione 3 della norma IEC 1010 (1990).

Il TSDO-0824 limita rigorosamente la corrente del canale a 1,5 A?

Sebbene il limite di corrente continua dell'hardware sia di 1,5 A per canale, il limite massimo effettivo di corrente è determinato dallo specifico modulo di uscita collegato a monte.

Su quali tipi specifici di profilo delle guide DIN EN può essere agganciato questo modulo?

Il gruppo integrato universale a scatto è completamente compatibile con le guide DIN EN TS32 e TS35 x 7,5.

Quanto spazio orizzontale richiede l'unità sulla guida DIN?

Il modulo ha una lunghezza specificata della guida utilizzata di 171 mm (6,73 pollici).

Qual è la lunghezza di spelatura dell'isolamento richiesta per preparare il cablaggio di campo?

I cavi di campo esterni devono essere spelati per una lunghezza esatta di 7 mm (0,28 pollici) prima della terminazione.

Quale coppia deve essere applicata per fissare le viti di campo?

Tutti i morsetti a vite di campo integrati devono essere serrati a una coppia di 0,5 Nm (0,37 ft-lb).

Qual è la sezione massima del cavo consentita per il morsetto?

I morsetti accettano conduttori rigidi o flessibili con un diametro massimo fino a 2,5 mm², corrispondente ad AWG 14.

Quali certificazioni indipendenti di collaudo del prodotto possiede questo hardware?

Il gruppo di terminazione di campo dispone di omologazioni ufficiali e completamente verificate CE, TUV, UL, CSA e FM.
