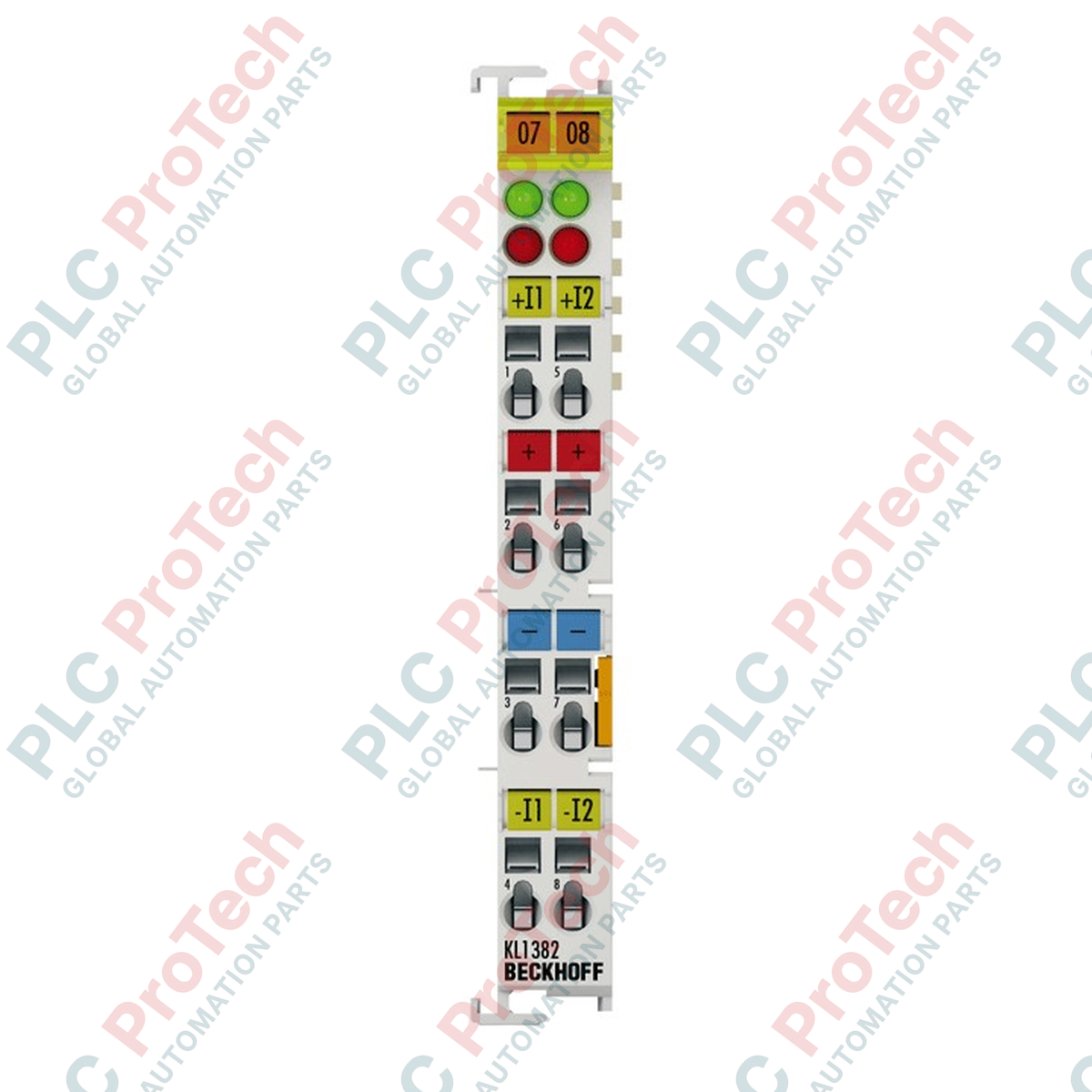

KL1382 BECKHOFF Morsetto bus di monitoraggio termistori PTC a 2 canali

Panoramica del prodotto

Il KL1382 (KL1382) è un terminale di ingresso digitale a 2 canali specializzato, progettato per una protezione termica completa delle macchine tramite termistori PTC. A differenza degli ingressi digitali standard, il KL1382 è progettato per monitorare la resistenza dei termistori integrati negli avvolgimenti dei motori, nei cuscinetti o nelle bobine dei trasformatori. Identifica gli stati critici di "temperatura eccessiva" quando la resistenza supera soglie predefinite, fornendo una protezione affidabile basata sull'hardware contro il sovraccarico termico. Grazie alle certificazioni multi-industriali, tra cui ATEX, IECEx e DNV GL, il KL1382 è un componente essenziale per applicazioni B2B in ambienti industriali pericolosi, nell'ingegneria navale e nei sistemi di protezione per motori per impieghi gravosi.

Architettura hardware e logica diagnostica

Il KL1382 utilizza la tecnologia di collegamento a 2 fili per interfacciarsi direttamente con i sensori PTC. Funziona applicando una bassa tensione di rilevamento (≤ 5 V) e misurando la resistenza risultante. Il modulo dispone di una logica integrata per distinguere quattro stati distinti per canale, mappati direttamente nell'immagine di processo a 4 bit:

1. Funzionamento normale ("0"): resistenza ≤ 1,5 kΩ.

2. Temperatura eccessiva ("1"): resistenza ≥ 3 kΩ.

3. Cortocircuito: rilevato quando la resistenza scende al di sotto di 25 Ω.

4. Circuito aperto (rottura del filo): rilevato quando la resistenza supera 8 kΩ.

Il filtro di ingresso da 30 ms garantisce che le fluttuazioni transitorie della resistenza o il rumore elettrico non attivino falsi interventi termici. Il terminale fornisce un isolamento galvanico di 500 V tra la logica K-bus e il potenziale di campo, impedendo che i guasti dei motori ad alta tensione si propaghino al PLC centrale.

Specifiche tecniche

FAQ tecniche

Il KL1382 richiede una configurazione software?

No. Il  KL1382 è progettato per il funzionamento "Plug and Play". Non richiede impostazioni di indirizzo o parametri; le soglie di resistenza sono preimpostate in fabbrica per conformarsi alle curve caratteristiche PTC standard utilizzate nella protezione dei motori.

Posso collegare più termistori a un singolo canale?

Sì, in genere è possibile collegare in serie fino a 3 o 6 termistori PTC a un singolo canale del  KL1382, purché la resistenza a freddo totale non superi la soglia del segnale "0" di 1,5 kΩ.

Qual è il significato della marcatura "Ex ec"?

La marcatura  Ex ec (sicurezza aumentata) indica che il morsetto è adatto all'installazione in aree pericolose di  Zona 2 . È progettato per prevenire scintille o temperature eccessive durante il normale funzionamento, rendendolo ideale per i settori chimico, petrolifero e del gas.

Guida all'ingegneria e all'installazione

• Integrità del cablaggio: Utilizzare cavi schermati per i collegamenti PTC, soprattutto se i cavi del sensore corrono parallelamente ai cavi di alimentazione del motore ad alta potenza. Collegare a terra lo schermo nel punto di ingresso del quadro per impedire che il rumore induttivo provochi letture errate di "temperatura eccessiva".

• Mappatura diagnostica: Assicurarsi che il programma PLC monitori i bit specifici per il cortocircuito e il circuito aperto. Distinguere tra un surriscaldamento "reale" (3 kΩ) e un "filo interrotto" (> 8 kΩ) è essenziale per una rapida risoluzione dei problemi e per evitare tempi di fermo del motore non necessari.

• Utilizzo navale e offshore: Grazie all'omologazione  DNV GL , questo morsetto è certificato per l'uso in ambienti marittimi. Assicurarsi che sia installato in un involucro conforme ai requisiti ambientali specifici dell'ente di classificazione della nave.

Vantaggi ingegneristici

Il  KL1382 fornisce un livello di sicurezza superiore rispetto ai modelli termici basati su software. Misurando direttamente la resistenza fisica del motore, dipendente dalla temperatura, tiene conto dei guasti al sistema di raffreddamento (ad esempio, ventole bloccate) che un modello software potrebbe non rilevare. La sua larghezza ultra-compatta di  12 mm consente di realizzare blocchi di protezione motore ad alta densità nel quadro elettrico. Grazie alla conformità a  ATEX e  IECEx , offre uno standard di sicurezza riconosciuto a livello globale, garantendo che le macchine dotate del KL1382 possano essere esportate e utilizzate in aree pericolose regolamentate in tutto il mondo.
