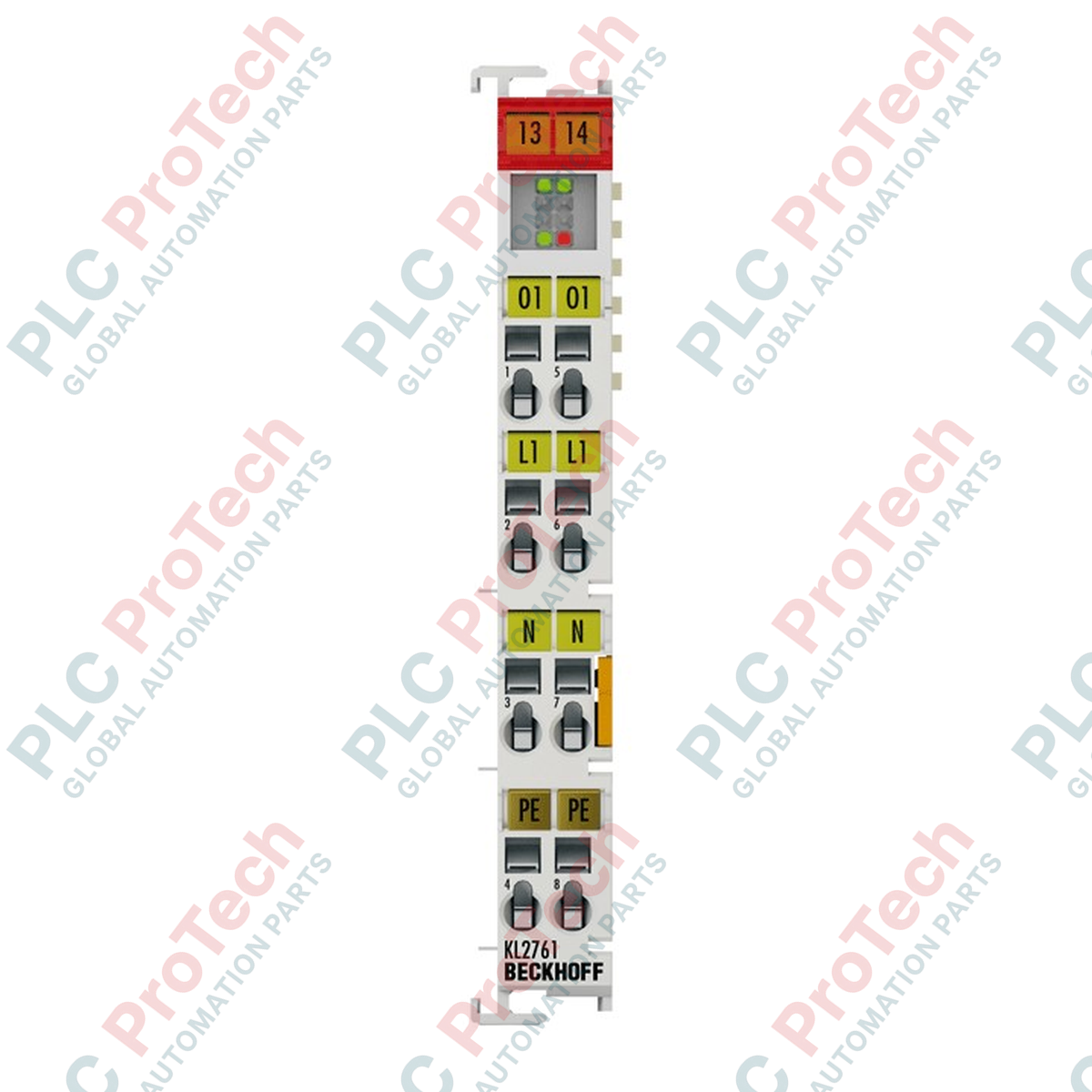

KL2761-0011 BECKHOFF Terminale bus dimmer universale a 1 canale

Panoramica del prodotto

Il  KL2761-0011 (KL 2761-0011)  è un terminale dimmer universale a 1 canale ad alte prestazioni, progettato per il controllo preciso dell'illuminazione e dei carichi di potenza CA fino a 600 VA (W). Funzionando a una tensione nominale di 230 V CA, questo Bus Terminal integra direttamente la funzionalità fieldbus nel controllo dell'illuminazione, consentendo un'automazione fluida dell'illuminazione industriale e dei livelli di potenza. In settori quali l'automazione degli edifici commerciali, il controllo dell'illuminazione scenica e i sistemi climatici agricoli specializzati, il  KL2761-0011  è essenziale per la gestione di carichi ohmici, induttivi o capacitivi. Grazie alla funzione di rilevamento automatico del carico e alla tecnologia avanzata di controllo di fase, ottimizza l'erogazione della potenza garantendo la compatibilità con vari tipi di lampade e attuatori elettrici, riducendo efficacemente il consumo energetico e prolungando la durata delle apparecchiature.

Configurazione tecnica

L'hardware  KL2761-0011  è progettato per la gestione dell'alimentazione di livello industriale mediante una tecnologia di connessione a 4 fili. Utilizza il controllo di fase (dimmer) con una risoluzione dell'1%, consentendo transizioni uniformi della luminosità o della potenza in uscita. Il modulo è classificato per una corrente di uscita massima di 2,7 A ed è progettato per essere protetto dai cortocircuiti, con una gestione della corrente di cortocircuito di picco da 20 a 40 A. Una delle sue principali caratteristiche di sicurezza è l'elevata rigidità dielettrica, che offre un isolamento elettrico fino a 3750 V CA (per 1 minuto) tra lo stadio di potenza e la logica di controllo. Il terminale rileva automaticamente il tipo di carico collegato all'avvio, regolando il proprio angolo di innesco interno per garantire un funzionamento stabile indipendentemente dal fatto che il carico sia un riscaldatore resistivo, un trasformatore induttivo o un alimentatore elettronico capacitivo.

Specifiche tecniche

FAQ tecniche

Il KL2761-0011 supporta carichi misti su un singolo canale?

No, il modulo è progettato per carichi ohmici, induttivi o capacitivi, ma questi non devono  essere miscelati . La combinazione di tipi di carico (ad esempio, il collegamento in parallelo di un trasformatore e di una resistenza) può interferire con il rilevamento automatico del carico e con la logica di controllo della fase, causando potenzialmente una regolazione instabile o un guasto hardware.

Cosa succede se si verifica un cortocircuito sull'uscita?

 KL2761-0011 è dotato di una protezione contro i cortocircuiti in grado di gestire da 20 a 40 A durante un evento di guasto. Il modulo disattiverà l'uscita per proteggere l'elettronica di potenza interna. Dopo aver eliminato il guasto, è necessario controllare lo stato del sistema tramite l'eventuale byte di stato a 8 bit nell'immagine di processo prima del riavvio.

È presente una corrente di dispersione quando il dimmer è nello stato "OFF"?

Sì, nello stato OFF è presente una piccola corrente di dispersione inferiore a 1 mA. Sebbene sia normale per i dimmer elettronici, è un aspetto importante da considerare quando si utilizzano lampade LED ad alta efficienza, che potrebbero sfarfallare o rimanere leggermente accese a livelli di corrente molto bassi.

Guida alla progettazione e all'installazione

Rilevamento automatico del carico e inizializzazione:

Quando  KL2761-0011 viene alimentato, esegue una breve inizializzazione per rilevare le caratteristiche del carico. Assicurarsi che il carico sia completamente collegato e stabile durante la sequenza di accensione. Per i carichi capacitivi (come i ballast elettronici) o induttivi (come i trasformatori convenzionali), il morsetto selezionerà automaticamente il controllo di fase a innesco o a fine fase per prevenire picchi di tensione o sovracorrenti.

Gestione termica e posizione di installazione:

La gestione di 600 VA in un alloggiamento compatto per Bus Terminal genera calore. Il modulo è progettato per temperature da 0 a +55 °C, ma ciò presuppone il montaggio orizzontale standard su una guida DIN da 35 mm con ventilazione adeguata. Se più unità  KL2761-0011 sono montate una accanto all'altra e utilizzate a pieno carico (2,7 A), si raccomanda vivamente di mantenere una distanza minima di 12 mm (la larghezza di un morsetto vuoto) tra i moduli oppure di utilizzare un raffreddamento attivo dell'armadio per evitare lo spegnimento termico.

Conformità al cablaggio e alla sicurezza:

Utilizzare la tecnologia di collegamento a 4 fili come specificato nello schema elettrico Beckhoff per garantire una corretta messa a terra e un riferimento del neutro. Tutti i conduttori devono essere spelati per 8–9 mm prima di essere inseriti nei morsetti a molla. Data la tensione di rete di 230 V AC, assicurarsi che tutti i lavori di installazione vengano eseguiti in assenza di tensione. L'elevato isolamento nominale di 3750 V AC garantisce la sicurezza del K-bus e della CPU anche in caso di guasto catastrofico sul lato campo.
